مقدمه
در سیستمهای الکترونیک قدرت مدرن، کنترل دقیق توان و شکل موجهای ولتاژ و جریان از اهمیت بسیار بالایی برخوردار است. یکی از روشهای پرکاربرد برای دستیابی به این هدف، استفاده از تکنیک مدولاسیون عرض پالس (PWM) است. در این میان، مولد PWM سهفاز دو سطحی به عنوان یکی از ساختارهای پایه و در عین حال بسیار مهم در کنترل مبدلهای قدرت شناخته میشود.
در این شبیهسازی، هدف بررسی عملکرد یک مولد PWM سهفاز دو سطحی برای کنترل یک مبدل قدرت (Converter) است. ورودیهای این سیستم شامل سیگنالهای مرجع AC و ولتاژ لینک DC برابر با 400 ولت میباشد. همچنین برای تحلیل بهتر رفتار سیستم، از ابزارهای ثبت سیگنال (Simscape Logging) و تحلیل طیف (Spectrum Analyzer) استفاده شده است.

معرفی ساختار مولد PWM سهفاز دو سطحی
مولد PWM سهفاز دو سطحی یکی از رایجترین ساختارهای تولید سیگنالهای سوئیچینگ برای اینورترهای منبع ولتاژ (VSI) است. در این ساختار، هر فاز خروجی میتواند تنها دو سطح ولتاژ مثبت و منفی DC-link را تولید کند. این ویژگی باعث سادگی در طراحی، پیادهسازی و کنترل سیستم میشود.
در این روش، سیگنالهای مرجع سهفاز معمولاً به صورت سینوسی تولید میشوند و سپس با یک سیگنال حامل (Carrier) مثل موج مثلثی مقایسه میگردند. نتیجه این مقایسه، پالسهای سوئیچینگ است که کلیدهای قدرت مبدل را کنترل میکنند.
در این شبیهسازی، ولتاژ DC لینک برابر با 400 ولت در نظر گرفته شده است که نقش منبع انرژی اصلی برای تولید ولتاژ AC خروجی را ایفا میکند.

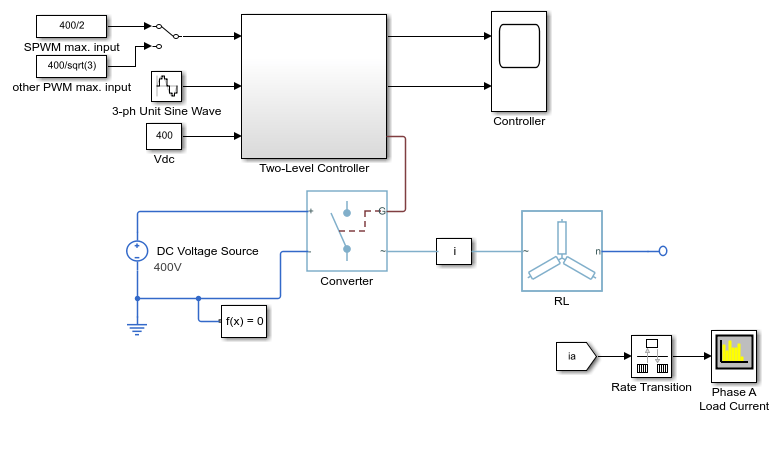

مدلسازی سیستم در Matlab و Simulink
برای تحلیل عملکرد مولد PWM سهفاز دو سطحی، از محیط Simulink و Simscape استفاده شده است. این محیط امکان مدلسازی دقیق اجزای الکترونیک قدرت و مشاهده رفتار دینامیکی سیستم را فراهم میکند.
در این مدل، بخشهای اصلی شامل موارد زیر هستند:
- مولد سیگنالهای مرجع سهفاز AC
- مولد PWM سهفاز دو سطحی
- مبدل قدرت (Converter)
- منبع ولتاژ DC با مقدار 400 ولت
- بار سهفاز
- ابزارهای اندازهگیری و Scope
سیگنالهای مرجع AC معمولاً به صورت سه موج سینوسی با اختلاف فاز 120 درجه تولید میشوند. این سیگنالها به ورودی PWM Generator داده میشوند تا الگوی سوئیچینگ مناسب برای کلیدهای قدرت ایجاد شود.
عملکرد مولد PWM در سیستم
مولد PWM در این سیستم نقش کلیدی در تبدیل سیگنالهای مرجع به پالسهای کنترلی دارد. این پالسها تعیین میکنند که هر کلید قدرت در چه زمانی روشن یا خاموش شود.
فرآیند عملکرد به صورت زیر قابل توضیح است: ابتدا سیگنال مرجع هر فاز با سیگنال حامل مقایسه میشود. اگر مقدار سیگنال مرجع بزرگتر از حامل باشد، خروجی PWM در حالت روشن قرار میگیرد و در غیر این صورت خاموش میشود.
این فرآیند در هر سه فاز به صورت مستقل انجام میشود، اما هماهنگی بین فازها باعث ایجاد یک سیستم سهفاز متعادل میگردد.

تحلیل نتایج شبیهسازی

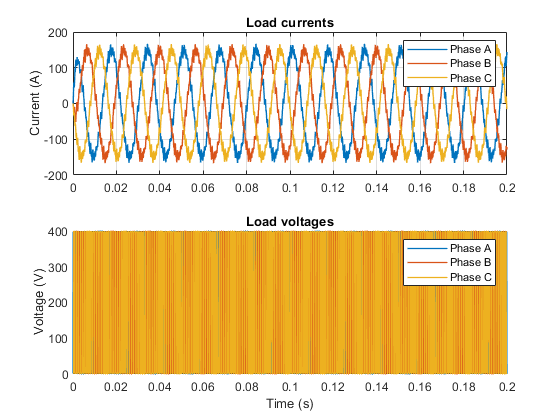

ولتاژها و جریانهای بار
یکی از مهمترین بخشهای این شبیهسازی، بررسی ولتاژها و جریانهای بار در طول زمان است. نتایج حاصل از Simscape Logging نشان میدهد که ولتاژهای خروجی پس از اعمال PWM به شکل موجهای شبهسینوسی تبدیل میشوند.
در حالت ایدهآل، انتظار میرود که جریانهای بار نیز شکل سینوسی داشته باشند، اما به دلیل وجود سوئیچینگ و هارمونیکهای ناشی از PWM، مقداری اعوجاج در سیگنالها مشاهده میشود.
با این حال، استفاده از فیلترهای مناسب میتواند این اعوجاج را کاهش داده و کیفیت توان خروجی را بهبود دهد.

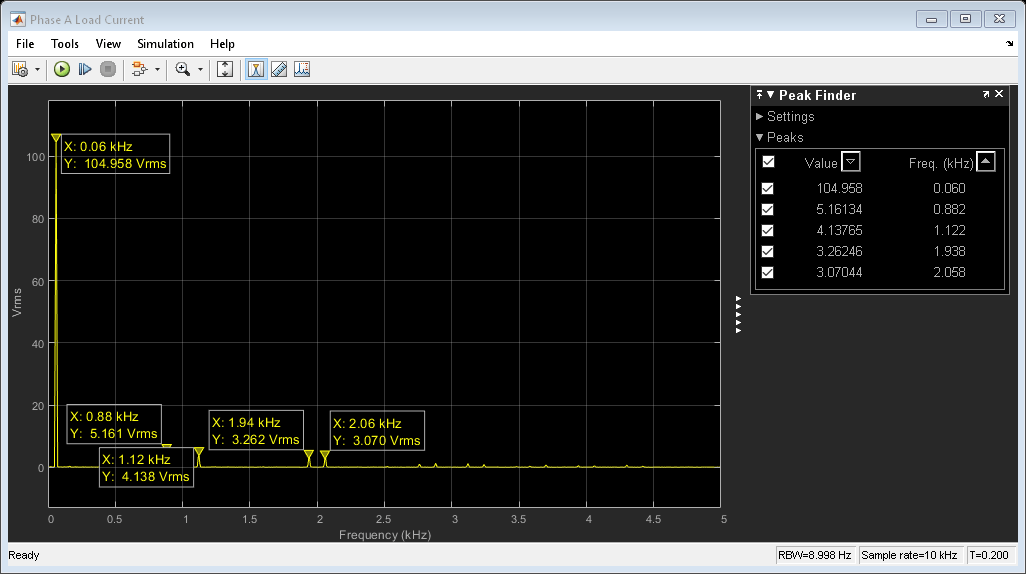

بررسی طیف فرکانسی جریان فاز A
یکی دیگر از ابزارهای مهم در این شبیهسازی، Spectrum Analyzer است که برای تحلیل طیفی جریان فاز A بار استفاده شده است. این ابزار امکان مشاهده توزیع فرکانسی سیگنال را فراهم میکند.
نتایج نشان میدهد که علاوه بر مؤلفه اصلی فرکانس پایه، چندین هارمونیک در فرکانسهای بالاتر نیز وجود دارد. این هارمونیکها عمدتاً ناشی از فرآیند سوئیچینگ در PWM Generator هستند.
وجود این هارمونیکها میتواند بر عملکرد تجهیزات متصل به شبکه تأثیر بگذارد، بنابراین طراحی مناسب کنترلکننده و انتخاب فرکانس سوئیچینگ مناسب اهمیت زیادی دارد.
نقش ولتاژ لینک DC در عملکرد سیستم
ولتاژ DC لینک یکی از پارامترهای کلیدی در عملکرد این سیستم است. در این شبیهسازی مقدار آن 400 ولت در نظر گرفته شده است. این ولتاژ تعیینکننده دامنه ولتاژ خروجی AC است.
در صورتی که ولتاژ DC لینک تغییر کند، دامنه ولتاژ خروجی نیز به طور مستقیم تحت تأثیر قرار میگیرد. بنابراین کنترل دقیق این ولتاژ برای دستیابی به عملکرد پایدار ضروری است.
مزایا و محدودیتهای روش PWM دو سطحی
روش PWM سهفاز دو سطحی دارای مزایای متعددی است که آن را به یکی از محبوبترین روشها در الکترونیک قدرت تبدیل کرده است. از جمله این مزایا میتوان به سادگی ساختار، هزینه پایین پیادهسازی و قابلیت کنترل مناسب اشاره کرد.
با این حال، این روش محدودیتهایی نیز دارد. یکی از مهمترین محدودیتها تولید هارمونیکهای قابل توجه در خروجی است که میتواند کیفیت توان را کاهش دهد. همچنین در کاربردهای توان بالا ممکن است نیاز به ساختارهای پیشرفتهتر مانند مبدلهای چندسطحی باشد.
بحث و تحلیل عملکرد سیستم
نتایج شبیهسازی نشان میدهد که مولد PWM سهفاز دو سطحی قادر است ولتاژهای AC مورد نیاز را از یک منبع DC تولید کند. با این حال، کیفیت سیگنال خروجی به پارامترهای مختلفی مانند فرکانس سوئیچینگ، نوع بار و روش مدولاسیون بستگی دارد.
در صورتی که فرکانس سوئیچینگ افزایش یابد، کیفیت موج خروجی بهبود مییابد اما در مقابل تلفات سوئیچینگ نیز افزایش خواهد یافت. بنابراین یک طراحی بهینه باید بین این دو عامل تعادل برقرار کند.
همچنین استفاده از روشهای پیشرفتهتر PWM مانند SPWM یا SVPWM میتواند عملکرد سیستم را بهبود بخشد و اعوجاج هارمونیکی را کاهش دهد.
جمعبندی
در این شبیهسازی، عملکرد یک مولد PWM سهفاز دو سطحی در محیط Matlab/Simulink مورد بررسی قرار گرفت. نتایج نشان داد که این ساختار قادر است بهطور مؤثر سیگنالهای مرجع AC را به پالسهای سوئیچینگ تبدیل کرده و یک خروجی سهفاز تولید کند.
با استفاده از ابزارهای تحلیل مانند Simscape Logging و Spectrum Analyzer، رفتار زمانی و فرکانسی سیستم به دقت بررسی شد. نتایج حاصل نشاندهنده وجود هارمونیکهایی در جریان خروجی است که ماهیت طبیعی سیستمهای PWM محسوب میشود.
در نهایت میتوان نتیجه گرفت که مولد PWM سهفاز دو سطحی یکی از پایهایترین و در عین حال مهمترین اجزای سیستمهای الکترونیک قدرت است که نقش کلیدی در کنترل مبدلها ایفا میکند. شبیهسازی این سیستم در Matlab امکان تحلیل دقیقتر و طراحی بهینهتر را برای مهندسان فراهم میسازد.
همه چیز، یکجا، آماده دانلود!
لینک دانلود ویژه اعضا سایت







نقش Spectrum Analyzer در شبیهسازی PWM در Matlab چیست؟
برای تحلیل طیف فرکانسی سیگنال استفاده میشود و هارمونیکها و کیفیت توان خروجی را نمایش میدهد.
چرا در Scope خروجی، ولتاژها شبهسینوسی دیده میشوند نه کاملاً سینوسی؟
چون خروجی اینورتر از سوئیچینگ کلیدهای قدرت تشکیل شده و فقط میانگین آن سینوسی است، نه شکل لحظهای سیگنال.
تفاوت استفاده از SPWM با PWM ساده در شبیهسازی متلب چیست؟
SPWM دقت بیشتری در تولید موج سینوسی دارد و هارمونیک کمتری نسبت به PWM ساده ایجاد میکند، اما PWM ساده ساختار سادهتری دارد.
انتخاب ولتاژ DC لینک (مثل 400V) چه تاثیری روی خروجی اینورتر در Simulink دارد؟
ولتاژ DC لینک مستقیماً دامنه ولتاژ خروجی AC را تعیین میکند و تغییر آن باعث تغییر مقدار RMS خروجی میشود.
در شبیهسازی PWM سهفاز در Matlab چرا اعوجاج هارمونیکی در جریان خروجی مشاهده میشود؟
به دلیل ماهیت سوئیچینگ PWM و وجود هارمونیکهای فرکانس حامل، اعوجاج ایجاد میشود که با افزایش فرکانس سوئیچینگ کاهش مییابد.
