مبدل‌های قدرت یکی از مهم‌ترین اجزای سیستم‌های الکترونیک قدرت به شمار می‌روند و نقش اساسی در تبدیل، کنترل و مدیریت انرژی الکتریکی در کاربردهای صنعتی، تجاری و پژوهشی دارند. امروزه با گسترش استفاده از منابع انرژی تجدیدپذیر، خودروهای الکتریکی، شبکه‌های هوشمند و تجهیزات صنعتی پیشرفته، نیاز به تحلیل دقیق عملکرد مبدل‌های قدرت بیش از هر زمان دیگری احساس می‌شود. انجام آزمایش‌های عملی روی این تجهیزات علاوه بر هزینه بالا، نیازمند تجهیزات تخصصی و رعایت ملاحظات ایمنی است. به همین دلیل استفاده از شبیه سازی در محیط Matlab و Simulink به یکی از رایج‌ترین روش‌های طراحی، تحلیل و ارزیابی مبدل‌های قدرت تبدیل شده است.

در این شبیه سازی مجموعه‌ای از مبدل‌های قدرت با استفاده از چهار روش مختلف مدل‌سازی پیاده‌سازی شده‌اند تا کاربر بتواند ضمن بررسی رفتار دینامیکی هر مبدل، تأثیر روش مدل‌سازی بر دقت، سرعت و عملکرد شبیه سازی را نیز ارزیابی کند. این مثال آموزشی علاوه بر معرفی انواع مختلف مبدل‌ها، تفاوت میان روش‌های مدل‌سازی را نیز به خوبی نمایش می‌دهد و به کاربران کمک می‌کند مناسب‌ترین روش را متناسب با نیاز خود انتخاب کنند.

اهمیت مدل‌سازی مبدل‌های قدرت

در بسیاری از پروژه‌های صنعتی، هدف تنها مشاهده عملکرد یک مبدل نیست، بلکه لازم است رفتار آن در شرایط مختلف کاری، تغییر بار، اغتشاشات شبکه، تغییر پارامترهای کنترلی و شرایط گذرا نیز مورد بررسی قرار گیرد. انتخاب روش مناسب مدل‌سازی تأثیر مستقیمی بر زمان اجرای شبیه سازی، میزان استفاده از منابع پردازشی و همچنین دقت نتایج خواهد داشت.

در پروژه‌های تحقیقاتی معمولاً بیشترین دقت مورد نیاز است، در حالی که در شبیه سازی‌های بلادرنگ (Real-Time Simulation) سرعت اجرا اهمیت بیشتری پیدا می‌کند. به همین دلیل نرم‌افزار Matlab امکان استفاده از چندین روش مدل‌سازی را در اختیار کاربران قرار داده است تا بتوانند بسته به هدف پروژه، بهترین گزینه را انتخاب کنند.

روش‌های مختلف مدل‌سازی مبدل‌های قدرت

در این شبیه سازی چهار تکنیک مختلف برای مدل‌سازی مبدل‌های قدرت قابل انتخاب است که هر کدام دارای ویژگی‌ها، مزایا و محدودیت‌های خاص خود هستند.

1- مدل‌سازی مبتنی بر کلیدهای قدرت (Switching Devices)

در این روش، تمامی کلیدهای نیمه‌هادی مانند IGBT، MOSFET و دیودها به صورت واقعی مدل می‌شوند و عملکرد آن‌ها توسط پالس‌های PWM کنترل می‌شود. این روش دقیق‌ترین مدل موجود است زیرا تمامی فرآیندهای کلیدزنی، تغییر وضعیت کلیدها، جریان‌ها و ولتاژهای گذرا را با جزئیات کامل شبیه سازی می‌کند.

البته افزایش دقت باعث افزایش زمان اجرای شبیه سازی نیز می‌شود. بنابراین این روش بیشتر برای طراحی اولیه، اعتبارسنجی مدل‌ها و بررسی دقیق رفتار گذرای سیستم مورد استفاده قرار می‌گیرد.

2- مدل‌سازی Switching Function

در این روش به جای مدل‌سازی دقیق کلیدهای قدرت، از مدل‌های تابع کلیدزنی استفاده می‌شود. کنترل این مدل‌ها همچنان توسط پالس‌های PWM انجام می‌شود اما جزئیات داخلی کلیدها حذف شده است. در نتیجه سرعت اجرای شبیه سازی نسبت به روش اول افزایش پیدا می‌کند، در حالی که همچنان دقت مناسبی برای بسیاری از کاربردهای مهندسی حفظ می‌شود.

3- مدل‌سازی Switching Function با میانگین‌گیری PWM

در این تکنیک، سیگنال‌های PWM در یک بازه زمانی مشخص میانگین‌گیری شده و سپس برای کنترل مدل مورد استفاده قرار می‌گیرند. حذف تغییرات سریع ناشی از کلیدزنی باعث می‌شود زمان اجرای شبیه سازی به میزان قابل توجهی کاهش یابد. این روش به ویژه در شبیه سازی‌های بلادرنگ و پروژه‌هایی که نیازمند اجرای سریع هستند، کاربرد فراوانی دارد.

4- مدل‌سازی مبتنی بر ولتاژ مرجع یا سیکل کاری

سریع‌ترین روش مدل‌سازی، استفاده از ولتاژ مرجع (Uref) یا سیکل کاری (Duty Cycle) به عنوان ورودی مستقیم مبدل است. در این روش دیگر نیازی به تولید پالس PWM وجود ندارد و مبدل مستقیماً توسط مقادیر مرجع کنترل می‌شود. اگرچه این روش نسبت به سایر تکنیک‌ها دقت کمتری دارد، اما برای مطالعات سطح سیستم و تحلیل‌های طولانی‌مدت گزینه‌ای بسیار مناسب محسوب می‌شود.

مقایسه روش‌های مدل‌سازی

اگر هدف دستیابی به بیشترین دقت ممکن باشد، استفاده از روش Switching Devices بهترین انتخاب خواهد بود. در مقابل، زمانی که سرعت اجرای شبیه سازی اهمیت بیشتری داشته باشد، روش کنترل مبتنی بر ولتاژ مرجع بهترین عملکرد را ارائه می‌دهد. دو روش مبتنی بر Switching Function نیز تعادل مناسبی میان سرعت و دقت برقرار کرده‌اند و به همین دلیل در بسیاری از پروژه‌های صنعتی و سیستم‌های سخت‌افزار در حلقه (HIL) مورد استفاده قرار می‌گیرند.

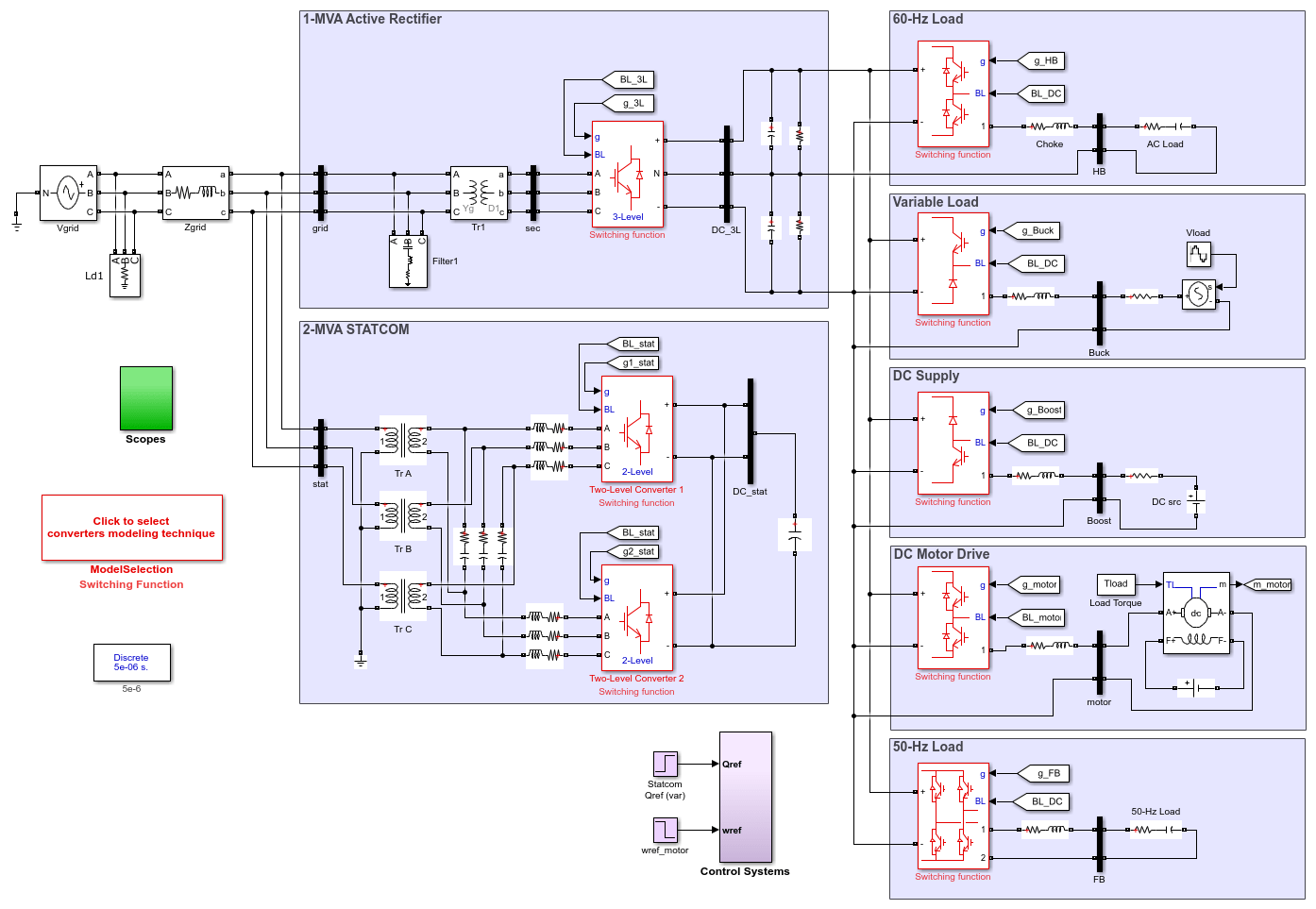

اجزای مختلف سیستم شبیه سازی

این شبیه سازی شامل مجموعه‌ای از مبدل‌های قدرت و بارهای الکتریکی است که هر کدام وظیفه مشخصی در سیستم بر عهده دارند. ترکیب این تجهیزات یک شبکه کامل الکترونیک قدرت را تشکیل می‌دهد که امکان بررسی رفتار همزمان چندین مبدل را فراهم می‌کند.

یکسوساز فعال 1 مگاولت‌آمپر

این مبدل اصلی‌ترین منبع تغذیه جریان مستقیم سیستم محسوب می‌شود و ولتاژ DC برابر با ±500 ولت را تولید می‌کند. ساختار آن از یک مبدل سه‌سطحی NPC سه‌فاز به همراه سیستم کنترل حلقه بسته تشکیل شده است. این یکسوساز قادر است در صورت نیاز انرژی را از شبکه دریافت کرده یا انرژی را مجدداً به شبکه بازگرداند تا سطح ولتاژ لینک DC همواره در مقدار تعیین‌شده باقی بماند.

بار 60 هرتز

این بار با استفاده از یک مبدل نیم‌پل مدل شده است که توسط یک تولیدکننده PWM با فرکانس حامل برابر با 33 برابر فرکانس شبکه کنترل می‌شود. این بخش عملکرد بارهای AC متداول را شبیه سازی می‌کند.

بار متغیر DC

برای ایجاد تغییرات توان مصرفی، از یک مبدل Buck به همراه یک منبع DC متغیر استفاده شده است. این ساختار امکان اعمال تغییرات سریع بار و بررسی پاسخ سیستم نسبت به این تغییرات را فراهم می‌کند.

منبع تغذیه DC

در این قسمت یک مبدل Boost توان 125 کیلووات را از یک منبع DC با ولتاژ 500 ولت به باس DC اصلی منتقل می‌کند. این بخش نحوه انتقال انرژی میان منابع مختلف DC را نمایش می‌دهد.

درایو موتور DC

سیستم محرکه شامل یک موتور 200 اسب بخار، یک مبدل DC-DC دو ناحیه‌ای و سیستم کنترل سرعت حلقه بسته است. این مجموعه امکان بررسی عملکرد موتور در شرایط مختلف بار و تغییر سرعت مرجع را فراهم می‌کند.

بار 50 هرتز

این بار با استفاده از یک مبدل پل کامل مدل شده است که توسط PWM با فرکانس حامل 1650 هرتز و ضریب مدولاسیون 0.9 کنترل می‌شود. این ساختار نمونه‌ای از اینورترهای تک‌فاز یا بارهای AC با کیفیت توان بالا را نمایش می‌دهد.

STATCOM دو مگاولت‌آمپر

یکی از مهم‌ترین بخش‌های این شبیه سازی، جبران‌کننده استاتیکی توان راکتیو یا STATCOM است. این تجهیز از دو مبدل سه‌فاز دو سطحی با توپولوژی Twin تشکیل شده و توسط یک سیستم کنترل حلقه بسته مدیریت می‌شود. STATCOM قادر است تا دو مگاوار توان راکتیو را تولید یا جذب کند و از این طریق ولتاژ شبکه و کیفیت توان را بهبود بخشد.

سناریوی اجرای شبیه سازی

در طول اجرای شبیه سازی چندین تغییر مهم در شرایط کاری سیستم رخ می‌دهد تا رفتار دینامیکی تمامی مبدل‌ها مورد ارزیابی قرار گیرد.

• توان بار متغیر DC با فرکانس 5 هرتز بین 125 تا 350 کیلووات تغییر می‌کند.
• در زمان 0.5 ثانیه سرعت مرجع موتور DC از 1200 دور بر دقیقه به 800 دور بر دقیقه کاهش می‌یابد.
• در زمان 0.6 ثانیه مقدار مرجع توان راکتیو STATCOM از 1- مگاوار به 1.5+ مگاوار تغییر می‌کند.

پس از اعمال این تغییرات می‌توان پاسخ تمامی بخش‌های سیستم شامل ولتاژ لینک DC، جریان‌های شبکه، سرعت موتور، توان اکتیو و راکتیو، عملکرد مبدل‌ها و پاسخ کنترل‌کننده‌ها را از طریق Scopeهای مختلف مشاهده کرد. همچنین با انتخاب هر یک از چهار روش مدل‌سازی و اجرای مجدد شبیه سازی، امکان مقایسه مستقیم نتایج، سرعت اجرا و میزان دقت مدل‌ها فراهم می‌شود.

مزایای شبیه سازی این مثال در Matlab

این شبیه سازی یک مرجع بسیار مناسب برای دانشجویان، پژوهشگران و مهندسان حوزه الکترونیک قدرت محسوب می‌شود. کاربران می‌توانند بدون نیاز به سخت‌افزار واقعی، عملکرد انواع مبدل‌های AC/DC، DC/DC و تجهیزات FACTS مانند STATCOM را بررسی کرده و تأثیر انتخاب روش مدل‌سازی بر کیفیت نتایج را مشاهده کنند. علاوه بر این، امکان توسعه مدل، طراحی کنترل‌کننده‌های جدید، ارزیابی عملکرد سیستم در شرایط گذرا و آماده‌سازی پروژه‌های صنعتی از دیگر مزایای استفاده از این مثال آموزشی در Matlab و Simulink است.

جمع‌بندی

این شبیه سازی مجموعه‌ای کامل از مبدل‌های قدرت را در قالب یک سیستم یکپارچه ارائه می‌دهد و چهار روش مختلف مدل‌سازی را برای تحلیل عملکرد آن‌ها در اختیار کاربر قرار می‌دهد. امکان مقایسه هم‌زمان سرعت اجرای شبیه سازی، دقت مدل‌ها و پاسخ دینامیکی سیستم باعث شده است این مثال یکی از بهترین منابع آموزشی برای یادگیری مدل‌سازی مبدل‌های قدرت در Matlab باشد. با بررسی نتایج حاصل از هر تکنیک، کاربران می‌توانند مناسب‌ترین روش را متناسب با اهداف تحقیقاتی، طراحی صنعتی یا شبیه سازی بلادرنگ انتخاب کرده و در پروژه‌های آینده از آن بهره ببرند.
