مبدل‌های DC-DC یکی از مهم‌ترین اجزای سیستم‌های الکترونیک قدرت هستند که وظیفه تبدیل سطح ولتاژ مستقیم به سطح ولتاژ مورد نیاز تجهیزات مختلف را بر عهده دارند. در میان انواع مبدل‌های کاهنده، مبدل Buck به دلیل ساختار ساده، راندمان بالا و قابلیت کنترل مناسب، کاربرد گسترده‌ای در منابع تغذیه سوئیچینگ، سیستم‌های باتری، تجهیزات مخابراتی و سامانه‌های صنعتی دارد. یکی از ساختارهای پیشرفته این خانواده، مبدل Buck سنکرون یا Synchronous Buck Converter است که با استفاده از کلیدهای نیمه‌هادی فعال به جای دیود هرزگرد، تلفات هدایت را کاهش داده و بازده سیستم را افزایش می‌دهد.

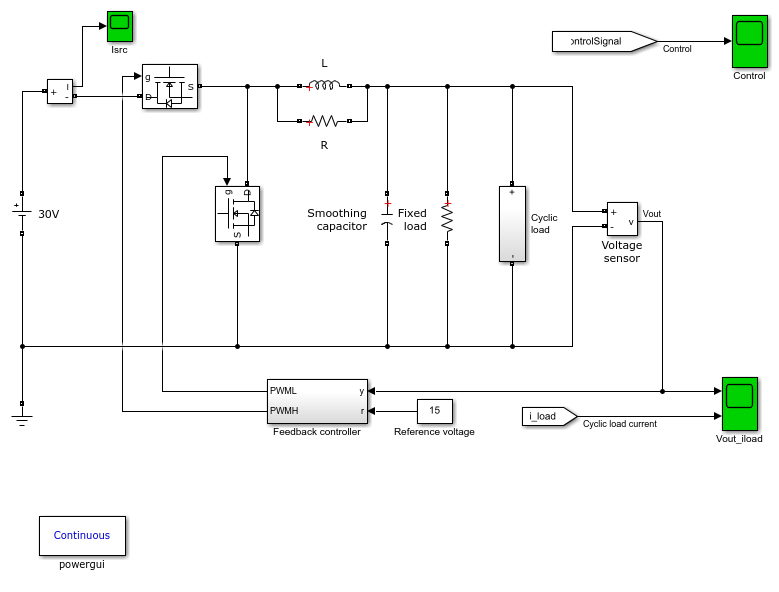

در این شبیه‌سازی، یک مبدل Buck سنکرون بررسی می‌شود که وظیفه آن تبدیل یک منبع DC با ولتاژ 30 ولت به یک خروجی DC تنظیم‌شده با مقدار 15 ولت است. مدل ارائه‌شده در محیط Matlab و به‌ویژه ابزارهای شبیه‌سازی سیستم‌های الکترونیک قدرت، امکان بررسی رفتار دینامیکی مدار، طراحی عناصر ذخیره‌کننده انرژی مانند سلف و خازن، و همچنین توسعه کنترل‌کننده حلقه بسته برای تثبیت ولتاژ خروجی را فراهم می‌کند.

معرفی ساختار مبدل Buck سنکرون

مبدل Buck یک مبدل کاهنده ولتاژ است که با کنترل نسبت زمان روشن بودن کلید قدرت به کل دوره سوئیچینگ، مقدار متوسط ولتاژ خروجی را تنظیم می‌کند. در ساختارهای معمولی Buck، یک کلید قدرت به همراه یک دیود برای مسیر جریان در زمان خاموش بودن کلید اصلی استفاده می‌شود. اگرچه این ساختار ساده و قابل اعتماد است، اما افت ولتاژ دیود باعث افزایش تلفات و کاهش راندمان در جریان‌های بالا می‌شود.

در مبدل Buck سنکرون، دیود با یک کلید نیمه‌هادی دیگر مانند MOSFET جایگزین می‌شود. این کلید دوم با زمان‌بندی دقیق و هماهنگ با کلید اصلی کنترل می‌شود تا در زمان خاموش بودن کلید بالایی، مسیر عبور جریان سلف را با افت ولتاژ بسیار کمتر فراهم کند. این روش باعث کاهش تلفات هدایتی و افزایش بازده کلی مبدل می‌شود.

هدف از شبیه‌سازی مبدل Buck سنکرون در Matlab

هدف اصلی این شبیه‌سازی، تحلیل عملکرد یک منبع تغذیه سوئیچینگ مبتنی بر مبدل Buck سنکرون و بررسی پارامترهای مؤثر بر رفتار آن است. مدل ایجادشده می‌تواند برای انتخاب مناسب مقدار سلف و خازن خروجی، طراحی کنترل‌کننده بازخوردی و ارزیابی تأثیر روش‌های مختلف پیاده‌سازی کنترل مورد استفاده قرار گیرد.

در این مدل، ورودی DC برابر 30 ولت در نظر گرفته شده است و کنترل‌کننده وظیفه دارد خروجی مدار را روی مقدار ثابت 15 ولت نگه دارد. تغییرات بار، اغتشاشات ورودی و رفتار گذرای مدار هنگام روشن شدن سیستم از جمله مواردی هستند که می‌توان با استفاده از این شبیه‌سازی مورد بررسی قرار داد.

مدل‌سازی اجزای اصلی مدار

مبدل Buck سنکرون از بخش‌های مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد نهایی سیستم دارند. مهم‌ترین اجزای مدل شامل کلیدهای قدرت، سلف، خازن خروجی، مدار تولید PWM و کنترل‌کننده ولتاژ هستند.

سلف موجود در خروجی وظیفه ذخیره انرژی در زمان روشن بودن کلید و انتقال تدریجی آن به بار در زمان خاموش شدن کلید را بر عهده دارد. مقدار اندوکتانس سلف تأثیر مستقیمی بر میزان ریپل جریان خروجی و عملکرد مبدل در حالت جریان پیوسته یا ناپیوسته دارد. انتخاب صحیح مقدار سلف یکی از مراحل مهم طراحی این نوع مبدل‌ها است.

خازن خروجی نیز برای کاهش ریپل ولتاژ و ایجاد یک خروجی DC پایدار استفاده می‌شود. مقدار ظرفیت خازن باید به گونه‌ای انتخاب شود که علاوه بر حذف نوسانات فرکانس سوئیچینگ، پاسخ دینامیکی مناسبی در برابر تغییرات بار ارائه دهد.

طراحی کنترل‌کننده PI برای تنظیم ولتاژ خروجی

برای دستیابی به ولتاژ خروجی ثابت، از یک حلقه کنترل بازخوردی استفاده می‌شود. در این ساختار، ولتاژ خروجی اندازه‌گیری شده و با مقدار مرجع مقایسه می‌شود. اختلاف بین این دو مقدار به عنوان خطای سیستم وارد کنترل‌کننده شده و کنترل‌کننده PI با تغییر سیگنال PWM، زمان روشن و خاموش شدن کلیدهای قدرت را تنظیم می‌کند.

کنترل‌کننده تناسبی-انتگرالی یا PI یکی از پرکاربردترین کنترل‌کننده‌ها در مبدل‌های قدرت است. بخش تناسبی باعث واکنش سریع سیستم به تغییرات خطا می‌شود و بخش انتگرالی خطای ماندگار را حذف می‌کند. تنظیم مناسب ضرایب این کنترل‌کننده باعث کاهش زمان نشست، کاهش اضافه‌جهش ولتاژ و افزایش پایداری سیستم خواهد شد.

بررسی کنترل‌کننده‌های پیوسته، گسسته و Fixed-Point

یکی از ویژگی‌های مهم این شبیه‌سازی، امکان مقایسه سه نوع کنترل‌کننده مختلف شامل PI پیوسته، PI گسسته و PI با محاسبات Fixed-Point است. این قابلیت به مهندسان اجازه می‌دهد اثرات تبدیل کنترل‌کننده‌های تئوری به سیستم‌های دیجیتال واقعی را بررسی کنند.

در کنترل‌کننده پیوسته، تمامی محاسبات به صورت ایده‌آل و بدون محدودیت زمانی انجام می‌شوند. این حالت بیشتر برای طراحی اولیه و تحلیل تئوری سیستم مناسب است. در مقابل، کنترل‌کننده گسسته مشابه چیزی است که در پردازنده‌های دیجیتال، میکروکنترلرها و DSPها اجرا می‌شود و نمونه‌برداری زمانی در عملکرد آن تأثیرگذار است.

کنترل‌کننده Fixed-Point نیز شرایط واقعی‌تری را شبیه‌سازی می‌کند، زیرا بسیاری از سیستم‌های تعبیه‌شده برای کاهش هزینه سخت‌افزار و افزایش سرعت پردازش از نمایش عددی محدود استفاده می‌کنند. بررسی این نوع کنترل‌کننده کمک می‌کند اثر کاهش دقت محاسباتی بر عملکرد مبدل قدرت مشخص شود.

تحلیل عملکرد مبدل در شرایط مختلف

با استفاده از Matlab می‌توان رفتار مبدل Buck سنکرون را در شرایط مختلف بررسی کرد. تغییر مقدار سلف، خازن، فرکانس سوئیچینگ و ضرایب کنترل‌کننده از جمله پارامترهایی هستند که می‌توان تأثیر آن‌ها را بر کیفیت ولتاژ خروجی تحلیل کرد.

همچنین می‌توان پاسخ گذرای سیستم هنگام اعمال ورودی DC، تغییر ناگهانی بار یا تغییر مقدار مرجع ولتاژ را بررسی کرد. این تحلیل‌ها نقش مهمی در طراحی منابع تغذیه‌ای دارند که باید در شرایط واقعی عملکرد پایدار و قابل اطمینانی داشته باشند.

مدل دقیق‌تر با استفاده از MOSFETهای کانال N

در یک مدل پیشرفته‌تر از مبدل Buck سنکرون، می‌توان از MOSFETهای کانال N واقعی برای شبیه‌سازی دقیق‌تر رفتار کلیدهای قدرت استفاده کرد. در این حالت، زمان‌های روشن و خاموش شدن کلیدها، تأخیرهای سوئیچینگ و اثرات پارازیتی قطعات نیز در نظر گرفته می‌شوند.

زمان سوئیچینگ MOSFETها به عواملی مانند ظرفیت گیت، مقاومت خروجی درایور PWM و مشخصات نیمه‌هادی وابسته است. در نتیجه، مدل دقیق‌تر می‌تواند اطلاعات ارزشمندی درباره تلفات سوئیچینگ، راندمان واقعی و محدودیت‌های عملی مدار ارائه دهد.

کاربردهای مبدل Buck سنکرون

مبدل‌های Buck سنکرون در بسیاری از کاربردهای مدرن مورد استفاده قرار می‌گیرند. منابع تغذیه پردازنده‌ها، سیستم‌های مدیریت باتری، خودروهای الکتریکی، تجهیزات قابل حمل و مبدل‌های توان صنعتی از جمله حوزه‌هایی هستند که نیاز به این نوع ساختار دارند.

توانایی دستیابی به راندمان بالا، کاهش تلفات حرارتی و کنترل دقیق ولتاژ خروجی باعث شده است که مبدل Buck سنکرون به یکی از گزینه‌های اصلی در طراحی منابع تغذیه کم‌ولتاژ و جریان بالا تبدیل شود.

جمع‌بندی شبیه‌سازی

شبیه‌سازی مبدل Buck سنکرون در Matlab یک ابزار قدرتمند برای بررسی مفاهیم طراحی و کنترل مبدل‌های DC-DC است. این مدل امکان مطالعه تأثیر پارامترهای مدار، طراحی کنترل‌کننده PI، مقایسه روش‌های کنترل پیوسته و دیجیتال و تحلیل رفتار واقعی سیستم را فراهم می‌کند.

با استفاده از این شبیه‌سازی، مهندسان و دانشجویان می‌توانند پیش از ساخت نمونه عملی، عملکرد مدار را ارزیابی کرده و پارامترهای طراحی را بهینه‌سازی کنند. همچنین این مدل پایه مناسبی برای توسعه سیستم‌های پیشرفته‌تر مانند منابع تغذیه دیجیتال، مبدل‌های توان با راندمان بالا و سامانه‌های مدیریت انرژی مدرن محسوب می‌شود.
