موتورهای القایی سه‌فاز به دلیل ساختار ساده، هزینه مناسب، قابلیت اطمینان بالا و نیاز کم به تعمیرات، یکی از پرکاربردترین ماشین‌های الکتریکی در صنایع مختلف هستند. با این حال، کنترل دقیق سرعت و گشتاور این موتورها به دلیل وابستگی شدید شار و گشتاور الکترومغناطیسی به یکدیگر، همواره یک چالش مهم در سیستم‌های درایو الکتریکی بوده است. استفاده از روش‌های کنترلی پیشرفته مانند کنترل برداری یا کنترل میدان‌گرا (Field-Oriented Control – FOC) باعث شده است که موتورهای القایی بتوانند عملکردی مشابه موتورهای جریان مستقیم با تحریک جداگانه داشته باشند.

در این شبیه‌سازی، یک سیستم درایو موتور القایی 200 اسب بخار با استفاده از روش کنترل میدان‌گرا بررسی می‌شود. این مدل از بلوک AC3 موجود در کتابخانه Specialized Power Systems نرم‌افزار Matlab/Simulink استفاده می‌کند و هدف آن نمایش عملکرد موتور القایی در شرایط مختلف تنظیم سرعت، اعمال بار مکانیکی و تغییر فرمان سرعت است. این سیستم شامل موتور القایی، اینورتر منبع ولتاژ PWM، کنترل‌کننده سرعت، کنترل‌کننده برداری، تنظیم‌کننده جریان سه‌فاز و مدار ترمز چاپر (Braking Chopper) است.

معرفی سیستم درایو موتور القایی با کنترل میدان‌گرا

کنترل میدان‌گرا یکی از مهم‌ترین روش‌های کنترل موتورهای AC است که با تبدیل متغیرهای سه‌فاز موتور به یک سیستم مختصات دو محوره، امکان کنترل مستقل شار و گشتاور را فراهم می‌کند. در موتورهای القایی معمولی، تغییرات جریان استاتور به صورت هم‌زمان بر شار مغناطیسی و گشتاور اثر می‌گذارد. اما در روش FOC، جریان موتور به دو مؤلفه اصلی تقسیم می‌شود؛ یک مؤلفه وظیفه ایجاد شار و مؤلفه دیگر وظیفه تولید گشتاور را بر عهده دارد.

در این مدل، کنترل‌کننده سرعت با استفاده از یک کنترل‌کننده تناسبی-انتگرالی (PI Controller)، خطای بین سرعت مرجع و سرعت واقعی موتور را محاسبه کرده و مقادیر مرجع شار و گشتاور را تولید می‌کند. سپس کنترل‌کننده میدان‌گرا با پردازش این مقادیر، جریان‌های مرجع سه‌فاز مورد نیاز موتور را تعیین می‌کند. در نهایت، یک کنترل‌کننده جریان سه‌فاز این جریان‌های مرجع را دنبال کرده و سیگنال‌های لازم برای تغذیه موتور توسط اینورتر PWM را ایجاد می‌کند.

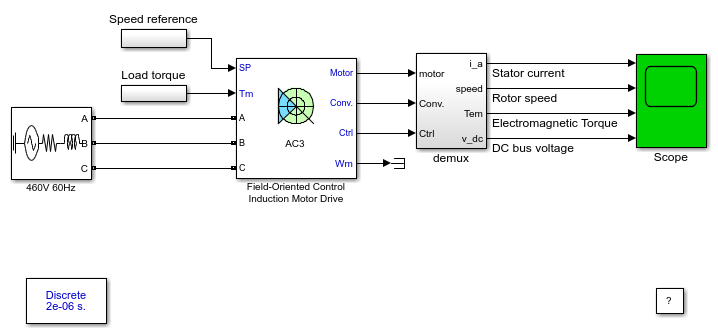

ساختار مدل شبیه‌سازی در Matlab

مدل شبیه‌سازی شده از چند بخش اصلی تشکیل شده است. بخش اول، موتور القایی سه‌فاز با توان نامی 200 اسب بخار است که به عنوان بار اصلی سیستم در نظر گرفته شده است. این موتور توسط یک اینورتر منبع ولتاژ تغذیه می‌شود. اینورتر با استفاده از بلوک Universal Bridge در محیط Specialized Power Systems پیاده‌سازی شده و کلیدهای قدرت آن با روش مدولاسیون پهنای پالس (PWM) کنترل می‌شوند.

در سمت DC لینک اینورتر، یک مدار ترمز چاپر قرار گرفته است که وظیفه کنترل افزایش ولتاژ ناشی از انرژی بازگشتی موتور در هنگام کاهش سرعت را دارد. هنگام کاهش سرعت، موتور القایی می‌تواند مانند یک ژنراتور عمل کرده و انرژی مکانیکی را به سمت لینک DC بازگرداند. این انرژی باعث افزایش ولتاژ خازن DC می‌شود و مدار ترمز چاپر با مصرف این انرژی اضافی، ولتاژ باس DC را در محدوده مناسب نگه می‌دارد.

سیستم کنترل سرعت شامل یک حلقه بسته است که سرعت واقعی موتور را با مقدار مرجع مقایسه می‌کند. خروجی کنترل‌کننده سرعت، فرمان لازم برای تولید گشتاور و شار را در اختیار کنترل‌کننده FOC قرار می‌دهد. این ساختار باعث می‌شود موتور بتواند سرعت مورد نظر را حتی در شرایط تغییر ناگهانی بار حفظ کند.

بررسی عملکرد موتور در شرایط مختلف

پس از اجرای شبیه‌سازی، می‌توان سیگنال‌های مختلفی مانند جریان استاتور موتور، سرعت روتور، گشتاور الکترومغناطیسی و ولتاژ باس DC را مشاهده کرد. همچنین مقدار سرعت مرجع و گشتاور بار نیز در خروجی سیستم نمایش داده می‌شوند.

در لحظه شروع شبیه‌سازی یعنی زمان صفر، مقدار سرعت مرجع برابر با 500 دور بر دقیقه تنظیم شده است. موتور با استفاده از کنترل‌کننده میدان‌گرا شروع به افزایش سرعت می‌کند و سرعت واقعی موتور با دقت بسیار بالا از منحنی شتاب پیروی می‌کند. این رفتار نشان‌دهنده عملکرد مناسب حلقه کنترل سرعت و توانایی کنترل‌کننده FOC در تنظیم شار و گشتاور است.

در زمان 0.5 ثانیه، گشتاور بار کامل به محور موتور اعمال می‌شود، در حالی که موتور هنوز در حال افزایش سرعت به مقدار نهایی است. اعمال این بار باعث افزایش گشتاور الکترومغناطیسی موتور تا مقدار محدود شده 1200 نیوتن‌متر می‌شود. پس از پایان فرآیند شتاب‌گیری و رسیدن سرعت موتور به 500 دور بر دقیقه، گشتاور در مقدار حدود 820 نیوتن‌متر تثبیت می‌شود. این رفتار نشان می‌دهد که سیستم کنترل قادر است تغییرات بار مکانیکی را جبران کرده و سرعت موتور را ثابت نگه دارد.

در زمان یک ثانیه، مقدار سرعت مرجع به صفر تغییر داده می‌شود. موتور شروع به کاهش سرعت کرده و با پیروی دقیق از شیب کاهش سرعت تعیین شده، به سرعت صفر می‌رسد. در زمان 1.5 ثانیه، جهت بار مکانیکی به صورت ناگهانی تغییر می‌کند و مقدار گشتاور بار از 792 نیوتن‌متر به -792 نیوتن‌متر تغییر می‌یابد. با وجود این تغییر شدید، کنترل‌کننده قادر است شرایط جدید را مدیریت کرده و سرعت موتور را در مقدار صفر تثبیت کند.

تحلیل کنترل ولتاژ لینک DC

یکی از نکات مهم در این شبیه‌سازی، بررسی عملکرد لینک DC اینورتر است. در سیستم‌های درایو سرعت متغیر، تغییرات شدید توان می‌تواند باعث نوسان ولتاژ باس DC شود. در این مدل، مدار ترمز چاپر و کنترل مناسب توان باعث می‌شوند ولتاژ لینک DC در تمام مدت شبیه‌سازی تقریباً ثابت باقی بماند.

پایداری ولتاژ DC نقش مهمی در عملکرد اینورتر PWM دارد، زیرا تغییرات این ولتاژ می‌تواند باعث ایجاد اعوجاج در ولتاژ خروجی اینورتر و کاهش کیفیت کنترل موتور شود. نتایج شبیه‌سازی نشان می‌دهد که ساختار کنترلی طراحی شده توانایی مناسبی در حفظ شرایط پایدار سیستم دارد.

تنظیمات زمانی و جزئیات اجرای شبیه‌سازی

برای دستیابی به دقت مناسب در شبیه‌سازی، سیستم قدرت با گام زمانی 2 میکروثانیه گسسته‌سازی شده است. این مقدار کوچک گام زمانی باعث می‌شود رفتار کلیدهای قدرت در اینورتر PWM با دقت بالایی مدل‌سازی شود.

در این مدل، کنترل‌کننده سرعت با زمان نمونه‌برداری 100 میکروثانیه و کنترل‌کننده برداری با زمان نمونه‌برداری 20 میکروثانیه کار می‌کند. این تنظیمات مشابه عملکرد یک سیستم کنترل مبتنی بر میکروکنترلر واقعی است و امکان بررسی رفتار سیستم کنترل دیجیتال را فراهم می‌کند.

مدل ساده‌شده اینورتر برای کاهش زمان محاسبات

در صورت نیاز به کاهش زمان اجرای شبیه‌سازی، می‌توان از مدل ساده‌شده این سیستم استفاده کرد. در این حالت، به جای مدل کامل کلیدهای قدرت اینورتر PWM، از مدل متوسط اینورتر (Average-Value Inverter) استفاده می‌شود. برای فعال‌سازی این حالت، گزینه Average در قسمت Model Detail Level انتخاب می‌شود.

با استفاده از مدل متوسط، امکان افزایش گام زمانی شبیه‌سازی تا حدود 60 میکروثانیه وجود دارد. این تغییر باعث کاهش قابل توجه زمان محاسبات می‌شود و برای مطالعات سطح سیستم، طراحی کنترل‌کننده و بررسی رفتار کلی درایو بسیار مناسب است.

کاربردهای شبیه‌سازی کنترل برداری موتور القایی

شبیه‌سازی سیستم درایو موتور القایی 200 اسب بخار با کنترل میدان‌گرا کاربردهای گسترده‌ای در صنایع دارد. این نوع کنترل در تجهیزات صنعتی مانند پمپ‌ها، کمپرسورها، نوار نقاله‌ها، ماشین‌آلات تولیدی، سیستم‌های حمل‌ونقل الکتریکی و تجهیزات با نیاز به کنترل دقیق سرعت و گشتاور استفاده می‌شود.

استفاده از Matlab/Simulink برای شبیه‌سازی چنین سیستم‌هایی امکان بررسی عملکرد قبل از ساخت نمونه واقعی را فراهم می‌کند. مهندسان می‌توانند پارامترهای موتور، تنظیمات کنترل‌کننده‌ها، شرایط بار و روش‌های مختلف کنترل را بدون هزینه‌های آزمایشگاهی بررسی کرده و بهترین طراحی را انتخاب کنند.

جمع‌بندی شبیه‌سازی

در این شبیه‌سازی، عملکرد یک درایو موتور القایی 200 اسب بخار مبتنی بر کنترل میدان‌گرا در محیط Matlab بررسی شد. ساختار سیستم شامل موتور القایی، اینورتر PWM، کنترل‌کننده سرعت PI، کنترل‌کننده FOC، تنظیم‌کننده جریان و مدار ترمز چاپر است. نتایج نشان داد که این روش کنترلی توانایی بالایی در تنظیم سرعت، کنترل گشتاور و حفظ پایداری سیستم حتی در شرایط تغییرات شدید بار دارد.

شبیه‌سازی این سیستم در Matlab یک ابزار قدرتمند برای مطالعه رفتار موتورهای القایی صنعتی و طراحی سیستم‌های کنترل پیشرفته محسوب می‌شود و می‌تواند به عنوان پایه‌ای برای توسعه درایوهای الکتریکی مدرن در کاربردهای صنعتی و تحقیقاتی مورد استفاده قرار گیرد.
