شبیه‌سازی Capstan with Slip یکی از نمونه‌های کاربردی در محیط Simscape Driveline نرم‌افزار Matlab و Simulink است که رفتار یک سیستم انتقال نیرو مبتنی بر تسمه و قرقره را در شرایط مختلف اصطکاکی بررسی می‌کند. در این شبیه‌سازی، یک قرقره کپستان به کمک بلوک Belt Pulley مدل‌سازی شده است و هدف اصلی، بررسی توانایی سیستم در نگه‌داشتن یک بار متغیر و همچنین تحلیل شرایطی است که در آن نیروی بار از حد مجاز اصطکاک عبور کرده و تسمه شروع به لغزش می‌کند.

کپستان یا Capstan یکی از سازوکارهای شناخته‌شده برای افزایش توانایی یک طناب یا تسمه در تحمل نیرو است. در این سیستم، اصطکاک میان تسمه و سطح قرقره نقش اصلی را در انتقال و نگهداری نیرو ایفا می‌کند. حتی اگر نیروی واردشده به یک سمت تسمه نسبتاً زیاد باشد، می‌توان با انتخاب مناسب ضریب اصطکاک و زاویه پیچش تسمه به دور قرقره، از لغزش جلوگیری کرد. با این حال، این قابلیت محدود است و زمانی که نیروی بار از ظرفیت اصطکاکی سیستم بیشتر شود، تعادل از بین رفته و لغزش اتفاق می‌افتد.

معرفی سیستم Capstan

سیستم کپستان را می‌توان به‌صورت یک قرقره یا استوانه‌ای در نظر گرفت که تسمه یا طناب چندین بخش از محیط آن را دربر گرفته است. دو انتهای تسمه با نیروهای متفاوتی کشیده می‌شوند. اصطکاک ایجادشده بین تسمه و قرقره باعث می‌شود اختلاف نیرو بین دو سر تسمه بدون آنکه الزاماً تسمه نسبت به قرقره حرکت کند، قابل تحمل باشد.

در شبیه‌سازی ارائه‌شده، انتهای B تسمه تحت کشش 100 نیوتن قرار دارد. این کشش باعث می‌شود بار متصل به انتهای A در محل خود باقی بماند. در ابتدا، حتی با افزایش نیروی بار، سیستم می‌تواند شرایط را بدون لغزش حفظ کند. اما این توانایی تا یک حد مشخص ادامه دارد. هنگامی که نیروی واردشده به بار از حد اصطکاکی قابل تحمل بیشتر شود، تسمه دیگر نمی‌تواند نسبت به قرقره در حالت سکون باقی بماند و لغزش آغاز می‌شود.

مدل‌سازی Capstan در Simscape Driveline

برای مدل‌سازی این سیستم در Matlab از کتابخانه Simscape Driveline استفاده شده است. این کتابخانه مجموعه‌ای از بلوک‌های تخصصی را برای مدل‌سازی سیستم‌های مکانیکی انتقال قدرت، چرخ‌دنده‌ها، تسمه‌ها، شفت‌ها، کلاچ‌ها، قرقره‌ها و سایر اجزای مرتبط با سامانه‌های محرکه در اختیار کاربر قرار می‌دهد.

بلوک اصلی مورد استفاده در این نمونه، Belt Pulley است. این بلوک امکان نمایش رفتار یک سیستم قرقره و تسمه را فراهم می‌کند و می‌تواند اثر پارامترهایی مانند اصطکاک و شرایط حرکتی را در محاسبات دینامیکی سیستم در نظر بگیرد. استفاده از چنین بلوکی باعث می‌شود رفتار واقعی‌تر سیستم مکانیکی در محیط شبیه‌سازی بررسی شود و اثر تغییرات نیرو و سرعت بر لغزش تسمه قابل مشاهده باشد.

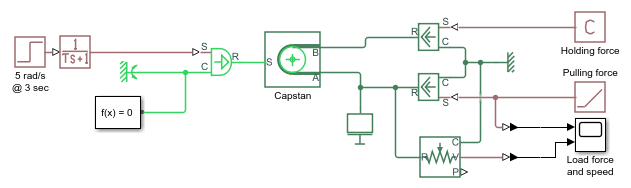

ساختار مدل به گونه‌ای طراحی شده است که یک نیروی کششی مشخص در انتهای B اعمال شود و نیروی بار در انتهای A به‌صورت متغیر افزایش پیدا کند. در نتیجه، می‌توان نقطه‌ای را مشاهده کرد که در آن سیستم از حالت بدون لغزش وارد ناحیه لغزش می‌شود.

نقش اصطکاک در عملکرد Capstan

مهم‌ترین عامل تعیین‌کننده ظرفیت نگهداری سیستم کپستان، اصطکاک میان تسمه و قرقره است. اصطکاک از حرکت نسبی تسمه و سطح قرقره جلوگیری می‌کند و امکان انتقال نیرو از یک سمت سیستم به سمت دیگر را فراهم می‌سازد.

دو پارامتر مهم در افزایش ظرفیت اصطکاکی کپستان عبارت‌اند از ضریب اصطکاک و زاویه پیچش یا Wrap Angle. افزایش ضریب اصطکاک باعث افزایش نیرویی می‌شود که تسمه می‌تواند بدون لغزش تحمل کند. به همین ترتیب، افزایش مقدار تماس تسمه با محیط قرقره نیز موجب افزایش ظرفیت نگهداری سیستم می‌شود.

بنابراین اگر هدف طراحی یک سیستم برای تحمل بار بیشتر باشد، می‌توان با استفاده از موادی با ضریب اصطکاک بالاتر یا افزایش زاویه دربرگیری تسمه، ظرفیت سیستم را افزایش داد. البته در طراحی واقعی، محدودیت‌های مکانیکی، جنس تسمه، سایش، دما، فشار تماس و شرایط کاری نیز باید مورد توجه قرار گیرند.

مفهوم حد لغزش در سیستم

تا زمانی که نیروی بار در محدوده قابل تحمل اصطکاک قرار داشته باشد، تسمه می‌تواند نسبت به قرقره بدون حرکت نسبی باقی بماند. در این وضعیت، سیستم عملاً بار را نگه می‌دارد و سرعت نسبی تسمه و سطح کپستان بسیار ناچیز یا صفر است.

با افزایش تدریجی نیروی بار، اختلاف نیرو در دو طرف تسمه نیز افزایش پیدا می‌کند. در یک نقطه مشخص، نیروی موردنیاز برای حفظ وضعیت بدون لغزش از حداکثر نیرویی که اصطکاک می‌تواند تأمین کند بیشتر می‌شود. از این لحظه، شرایط اصطکاکی دیگر برای جلوگیری از حرکت نسبی کافی نیست و تسمه شروع به لغزش می‌کند.

این پدیده در نتایج شبیه‌سازی اهمیت زیادی دارد، زیرا نشان می‌دهد که یک سیستم مکانیکی ممکن است در بخش عمده‌ای از محدوده کاری خود کاملاً پایدار به نظر برسد، اما پس از عبور از یک آستانه مشخص، رفتار آن به‌سرعت تغییر کند.

اثر ضریب اصطکاک و زاویه پیچش

یکی از نکات مهم این شبیه‌سازی، بررسی تأثیر پارامترهای اصطکاکی بر ظرفیت تحمل بار است. اگر ضریب اصطکاک افزایش پیدا کند، نیروی اصطکاکی موجود بین تسمه و قرقره نیز افزایش می‌یابد. در نتیجه، بار بیشتری را می‌توان پیش از آغاز لغزش نگه داشت.

زاویه پیچش نیز اهمیت مشابهی دارد. هرچه تسمه بخش بیشتری از محیط قرقره را دربر بگیرد، سطح تماس میان تسمه و قرقره افزایش پیدا می‌کند و قابلیت انتقال نیرو نیز بیشتر می‌شود. این اصل در بسیاری از سامانه‌های مکانیکی واقعی، از تجهیزات بالابری و انتقال قدرت گرفته تا سیستم‌های مهار طناب، کاربرد دارد.

از دیدگاه شبیه‌سازی، تغییر این پارامترها می‌تواند برای مطالعه محدوده عملکرد سیستم بسیار مفید باشد. کاربر می‌تواند چند حالت مختلف را ایجاد کرده و بررسی کند که افزایش اصطکاک یا زاویه پیچش چگونه نقطه شروع لغزش را جابه‌جا می‌کند.

بررسی نتایج شبیه‌سازی در Simscape Logging

برای تحلیل دقیق رفتار سیستم از قابلیت Simscape Logging استفاده شده است. این قابلیت امکان ثبت و بررسی متغیرهای فیزیکی مختلف را در طول اجرای شبیه‌سازی فراهم می‌کند. نمودارهای حاصل از این شبیه‌سازی اطلاعات مهمی درباره سرعت نسبی، گشتاور و نیروی بار در اختیار کاربر قرار می‌دهند.

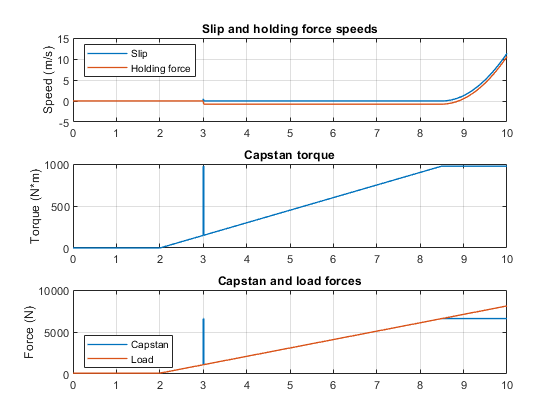

یکی از نمودارهای اصلی، سرعت نسبی بین کپستان و تسمه را در کنار سرعت مربوط به نیروی نگهدارنده نمایش می‌دهد. این اطلاعات برای تشخیص لحظه آغاز لغزش اهمیت زیادی دارد. در شرایط بدون لغزش، سرعت نسبی میان تسمه و کپستان در محدوده مورد انتظار قرار دارد، اما زمانی که نیروی بار از حد اصطکاکی عبور می‌کند، تغییرات سرعت نسبی نشان‌دهنده شروع حرکت تسمه روی قرقره خواهد بود.

تحلیل گشتاور Capstan

متغیر مهم دیگری که در نتایج شبیه‌سازی بررسی می‌شود، گشتاور کپستان است. گشتاور موردنیاز کپستان تابعی از شرایط دینامیکی سیستم، سرعت چرخش و نیروهای واردشده از طرف تسمه و بار است.

زمانی که سرعت چرخشی کپستان تغییر می‌کند، برای ایجاد شتاب زاویه‌ای به گشتاور نیاز است. علاوه بر این، کپستان باید در برابر نیروهای نگهدارنده و نیروی بار نیز واکنش نشان دهد. بنابراین گشتاور مشاهده‌شده در مدل تنها مربوط به یک عامل منفرد نیست و نتیجه برهم‌کنش میان اجزای مکانیکی سیستم است.

تحلیل این گشتاور به مهندس کمک می‌کند تا درک بهتری از نیازهای مکانیکی سیستم داشته باشد. در یک کاربرد واقعی، چنین اطلاعاتی می‌تواند برای انتخاب محرک، موتور، اجزای انتقال قدرت و ظرفیت مکانیکی شفت مورد استفاده قرار گیرد.

افزایش تدریجی نیروی بار و شروع لغزش

یکی از بخش‌های مهم شبیه‌سازی، افزایش تدریجی نیروی بار در انتهای A است. در ابتدای فرآیند، نیروی اصطکاکی ایجادشده میان تسمه و کپستان برای نگه‌داشتن بار کافی است. بنابراین با وجود افزایش بار، سیستم همچنان در وضعیت بدون لغزش باقی می‌ماند.

اما این شرایط دائمی نیست. با افزایش بیشتر بار، اختلاف نیروی دو طرف تسمه افزایش می‌یابد تا سرانجام به حدی برسد که ظرفیت اصطکاکی سیستم دیگر پاسخ‌گوی آن نباشد. در این لحظه، نیروی بار از حد نیروی کپستان عبور کرده و لغزش اتفاق می‌افتد.

این رفتار در نمودارهای Simscape Logging قابل مشاهده است و یکی از اهداف اصلی این نمونه محسوب می‌شود. به کمک نمودارها می‌توان ارتباط میان نیروی بار، سرعت نسبی و گشتاور را در لحظه عبور از حد اصطکاکی بررسی کرد.

اثر چرخش ناگهانی کپستان

بخش دیگری از شبیه‌سازی به بررسی شرایطی اختصاص دارد که کپستان به‌صورت ناگهانی شروع به چرخش می‌کند. در این نمونه، حرکت ناگهانی از حدود 3 ثانیه آغاز می‌شود. این تغییر سریع در وضعیت حرکتی باعث ایجاد یک لغزش موقت در سیستم می‌شود.

نکته مهم این است که لغزش ایجادشده در این شرایط دائمی نیست. پس از ایجاد تغییر ناگهانی در حرکت، سیستم به سرعت خود را با شرایط جدید تطبیق می‌دهد و لغزش کاهش پیدا می‌کند. این بخش از شبیه‌سازی نشان می‌دهد که حتی زمانی که نیروی بار در محدوده قابل تحمل قرار دارد، تغییرات سریع دینامیکی نیز می‌توانند برای مدت کوتاهی موجب حرکت نسبی تسمه و کپستان شوند.

از این نظر، شبیه‌سازی تنها یک تحلیل استاتیکی از ظرفیت تحمل بار نیست، بلکه رفتار دینامیکی سیستم را نیز بررسی می‌کند. این موضوع برای طراحی سیستم‌های مکانیکی واقعی اهمیت زیادی دارد، زیرا در بسیاری از کاربردها نیروها و سرعت‌ها به‌صورت کاملاً ثابت اعمال نمی‌شوند.

اهمیت این شبیه‌سازی در مهندسی مکانیک

مدل Capstan with Slip نمونه مناسبی برای درک رابطه میان اصطکاک، نیرو، گشتاور و حرکت نسبی در یک سیستم مکانیکی است. در سیستم‌های واقعی، فرض بدون لغزش بودن تسمه یا طناب همیشه معتبر نیست و باید شرایطی که باعث عبور سیستم از محدوده اصطکاکی می‌شوند مورد بررسی قرار گیرند.

استفاده از Matlab و Simscape Driveline امکان بررسی این شرایط را بدون نیاز به ساخت نمونه فیزیکی اولیه فراهم می‌کند. مهندس می‌تواند پارامترهای سیستم را تغییر دهد، شرایط مختلف بارگذاری را آزمایش کند و تأثیر تغییر ضریب اصطکاک یا زاویه پیچش را بر رفتار سیستم مشاهده نماید.

از طرف دیگر، قابلیت Simscape Logging امکان بررسی دقیق متغیرهای فیزیکی را فراهم می‌کند. این ویژگی به‌خصوص در پروژه‌های مهندسی که تحلیل هم‌زمان چند متغیر مکانیکی موردنیاز است، کاربرد زیادی دارد.

جمع‌بندی شبیه‌سازی Capstan with Slip

شبیه‌سازی Capstan with Slip در Matlab نمونه‌ای کاربردی برای مطالعه رفتار یک سیستم تسمه و قرقره در حضور اصطکاک و لغزش است. در این مدل، نیروی 100 نیوتنی اعمال‌شده به انتهای B باعث نگه‌داشتن بار متغیر در انتهای A می‌شود. با افزایش بار، سیستم تا زمانی که نیروی موردنیاز از ظرفیت اصطکاکی کپستان بیشتر نشده است، بدون لغزش باقی می‌ماند.

پس از عبور نیروی بار از حد اصطکاکی، لغزش تسمه آغاز می‌شود. افزایش ضریب اصطکاک یا افزایش زاویه پیچش تسمه به دور قرقره می‌تواند ظرفیت نگهداری سیستم را افزایش دهد و امکان تحمل نیروی بار بیشتر را فراهم کند. همچنین، شروع ناگهانی چرخش کپستان در حدود 3 ثانیه باعث ایجاد لغزش لحظه‌ای می‌شود که پس از مدت کوتاهی بازیابی می‌شود.

در مجموع، این شبیه‌سازی نشان می‌دهد که اصطکاک تنها یک نیروی مقاوم ساده نیست، بلکه یکی از عوامل اصلی تعیین‌کننده ظرفیت انتقال و نگهداری نیرو در سامانه‌های تسمه و قرقره محسوب می‌شود. بررسی هم‌زمان سرعت نسبی، گشتاور و نیروی بار به کمک Simscape Logging نیز دید مناسبی از رفتار دینامیکی سیستم ارائه می‌دهد و می‌تواند مبنایی برای تحلیل و طراحی سامانه‌های مکانیکی مشابه در محیط Matlab و Simulink باشد.
