در تحلیل و شبیه‌سازی موتورهای احتراق داخلی، بررسی گشتاور تولیدشده توسط موتور تنها بر اساس مقادیر متوسط، اطلاعات کاملی درباره رفتار واقعی سامانه ارائه نمی‌دهد. در یک موتور چهارزمانه، فرآیند احتراق، مکش، تراکم و تخلیه در موقعیت‌های مختلف میل‌لنگ رخ می‌دهند و گشتاور تولیدی نیز در طول یک چرخه کاری به‌صورت لحظه‌ای تغییر می‌کند. به همین دلیل، مدل‌سازی گشتاور بر حسب زاویه میل‌لنگ می‌تواند اطلاعات دقیق‌تری از رفتار دینامیکی موتور در اختیار مهندس قرار دهد.

شبیه‌سازی Crank-Angle-Resolved Engine Model در محیط Matlab و Simscape Driveline نمونه‌ای از یک مدل موتور احتراق داخلی است که رفتار یک موتور چهارسیلندر چهارزمانه، جرقه‌ای و تنفس طبیعی را با حجم ۲ لیتر بررسی می‌کند. ویژگی مهم این مدل، محاسبه گشتاور لحظه‌ای موتور بر اساس زاویه میل‌لنگ است. در این روش، تغییرات گشتاور ناشی از توالی احتراق سیلندرها، حرکت میل‌لنگ و فرآیندهای مرتبط با چرخه چهارزمانه در سطح جزئیات بیشتری قابل مشاهده است.

معرفی ساختار موتور شبیه‌سازی‌شده

موتور مورد استفاده در این شبیه‌سازی دارای چهار سیلندر و حجم کل ۲ لیتر است. این موتور از نوع Naturally Aspirated یا تنفس طبیعی بوده و برای احتراق سوخت از سیستم جرقه‌زنی استفاده می‌کند. چرخه کاری موتور نیز چهارزمانه است؛ بنابراین هر سیلندر برای تکمیل یک چرخه کامل کاری به دو دور چرخش میل‌لنگ نیاز دارد.

در موتور چهارزمانه، چهار مرحله اصلی شامل مکش، تراکم، احتراق و انبساط، و تخلیه هستند. در مرحله مکش، مخلوط هوا و سوخت وارد سیلندر می‌شود. سپس در مرحله تراکم، این مخلوط متراکم شده و در زمان مناسب با ایجاد جرقه احتراق آغاز می‌شود. افزایش فشار ناشی از احتراق باعث حرکت پیستون و انتقال نیرو به مکانیزم میل‌لنگ می‌شود. در نهایت، گازهای حاصل از احتراق در مرحله تخلیه از سیلندر خارج می‌شوند.

از آنجا که چهار سیلندر موتور در موقعیت‌های متفاوتی از چرخه کاری قرار دارند، مجموع گشتاور خروجی موتور حاصل برهم‌نهی گشتاورهای تولیدشده توسط تمام سیلندرها است. بنابراین گشتاور کل موتور در طول چرخش میل‌لنگ ثابت نیست و به‌صورت دوره‌ای تغییر می‌کند.

اهمیت محاسبه گشتاور بر اساس زاویه میل‌لنگ

در بسیاری از مدل‌های ساده موتور، گشتاور خروجی به شکل یک مقدار متوسط یا یک سیگنال تقریباً هموار در نظر گرفته می‌شود. این روش برای برخی مطالعات سطح بالا مناسب است، اما زمانی که هدف بررسی ارتعاشات پیچشی، نوسانات سرعت، رفتار انتقال قدرت یا پاسخ اجزای مکانیکی باشد، استفاده از گشتاور لحظه‌ای اهمیت بیشتری پیدا می‌کند.

در مدل زاویه‌محور، مقدار گشتاور در هر موقعیت از میل‌لنگ قابل بررسی است. به این ترتیب می‌توان مشخص کرد که در چه زاویه‌ای از چرخه کاری، احتراق بیشترین سهم را در تولید گشتاور دارد و چگونه فاصله بین احتراق‌های متوالی موجب ایجاد نوسانات گشتاور می‌شود.

این اطلاعات برای بررسی سامانه‌های انتقال قدرت نیز اهمیت زیادی دارد. برای مثال، اگر گشتاور موتور به یک جعبه‌دنده، کلاچ، فلایویل یا محور انتقال قدرت متصل باشد، تغییرات لحظه‌ای گشتاور می‌تواند باعث ایجاد نوسانات سرعت و نیروهای دینامیکی در اجزای مختلف شود. بنابراین مدل‌سازی دقیق گشتاور موتور می‌تواند مبنایی برای تحلیل کامل‌تر سامانه قوای محرکه باشد.

فرآیند راه‌اندازی موتور

یکی از بخش‌های مهم این شبیه‌سازی، مدل‌سازی فرآیند روشن‌شدن موتور از حالت سکون است. موتور احتراق داخلی نمی‌تواند در حالت سکون تنها با اعمال سوخت و جرقه به‌صورت پایدار شروع به کار کند، زیرا برای ادامه چرخه احتراق ابتدا باید میل‌لنگ به سرعت مناسبی برسد. در مدل، این وظیفه بر عهده موتور استارتر قرار دارد.

در ابتدای شبیه‌سازی، موتور استارتر باعث چرخش میل‌لنگ می‌شود. پس از رسیدن شرایط موتور به وضعیت مناسب، تزریق سوخت و جرقه‌زنی انجام می‌شود و فرآیند احتراق در سیلندرها آغاز می‌شود. در این مرحله، موتور هنوز به‌طور کامل مستقل از استارتر نیست و گشتاور حاصل از احتراق با گشتاور اعمال‌شده توسط استارتر در تعامل است.

با ادامه احتراق، مقدار گشتاور تولیدی موتور افزایش پیدا می‌کند. زمانی که گشتاور ناشی از احتراق در میل‌لنگ از گشتاور موتور استارتر بیشتر شود، موتور قادر خواهد بود انرژی مکانیکی موردنیاز برای ادامه چرخش خود را از فرآیند احتراق تأمین کند.

نقش کلاچ یک‌طرفه در سامانه استارتر

برای جلوگیری از انتقال گشتاور موتور به سمت استارتر پس از روشن‌شدن موتور، در این مدل از یک One-Way Clutch یا کلاچ یک‌طرفه استفاده شده است. این تجهیز که با عنوان Overrunning Clutch نیز شناخته می‌شود، اجازه می‌دهد گشتاور استارتر در زمان راه‌اندازی به میل‌لنگ منتقل شود، اما پس از آنکه سرعت میل‌لنگ از شرایط مربوط به استارتر عبور کرد، از انتقال گشتاور در جهت معکوس جلوگیری می‌کند.

وجود چنین عنصری در مدل‌سازی دینامیکی اهمیت زیادی دارد، زیرا رفتار واقعی سامانه استارت موتور را بهتر بازنمایی می‌کند. در غیر این صورت، پس از روشن‌شدن موتور ممکن است گشتاور تولیدشده توسط موتور به سمت موتور استارتر منتقل شود و رفتار غیرواقعی در سامانه ایجاد کند.

پس از آنکه احتراق‌های متوالی انرژی جنبشی کافی را در میل‌لنگ ایجاد کردند، موتور استارتر خاموش می‌شود و موتور احتراق داخلی به کار مستقل خود ادامه می‌دهد. در این وضعیت، ادامه عملکرد موتور به تزریق سوخت و زمان‌بندی مناسب جرقه وابسته است.

تأثیر احتراق‌های متوالی بر حرکت میل‌لنگ

در موتور چهارسیلندر چهارزمانه، احتراق در سیلندرها به‌صورت متوالی و با اختلاف زاویه مشخص نسبت به یکدیگر اتفاق می‌افتد. در نتیجه، گشتاور تولیدی هر سیلندر تنها در بخشی از چرخه کاری نقش غالب دارد. بین این نواحی، سایر اجزای موتور و انرژی ذخیره‌شده در جرم‌های دوار به حفظ حرکت میل‌لنگ کمک می‌کنند.

به همین دلیل، سیگنال گشتاور لحظه‌ای موتور معمولاً دارای نوسان است. مقدار این نوسان به عوامل متعددی از جمله سرعت موتور، زمان جرقه، نسبت هوا به سوخت، وضعیت دریچه گاز و مشخصات فرآیند احتراق وابسته است.

مدل‌سازی بر اساس زاویه میل‌لنگ این امکان را فراهم می‌کند که شکل این نوسانات به‌صورت مستقیم مورد بررسی قرار گیرد. این موضوع در تحلیل NVH، طراحی فلایویل، بررسی ارتعاشات پیچشی و ارزیابی عملکرد سیستم انتقال قدرت اهمیت ویژه‌ای دارد.

کنترل گشتاور موتور

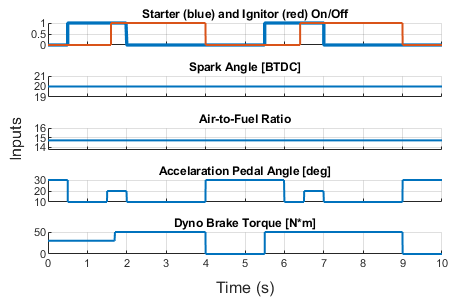

در این شبیه‌سازی، گشتاور تولیدی موتور را می‌توان از طریق چند پارامتر اصلی کنترل کرد. یکی از مهم‌ترین این پارامترها وضعیت دریچه گاز یا Throttle است. تغییر وضعیت دریچه گاز میزان هوای ورودی به موتور را تغییر می‌دهد و در نتیجه بر مقدار سوخت قابل تزریق و انرژی حاصل از احتراق اثر می‌گذارد.

پارامتر مهم دیگر، نسبت هوا به سوخت یا Air-Fuel Ratio است. این نسبت مشخص می‌کند که چه مقدار هوا در مقایسه با سوخت وارد فرآیند احتراق می‌شود. تغییر نسبت هوا به سوخت می‌تواند روی کیفیت احتراق، مقدار گشتاور، مصرف سوخت و شرایط عملکرد موتور تأثیر بگذارد.

زمان جرقه یا Spark Timing نیز نقش مهمی در تولید گشتاور دارد. جرقه باید در زمان مناسبی نسبت به موقعیت پیستون و زاویه میل‌لنگ ایجاد شود تا افزایش فشار ناشی از احتراق در شرایط مناسبی به حرکت مکانیکی تبدیل شود. تغییر زمان جرقه می‌تواند نقطه اوج فشار سیلندر و در نتیجه گشتاور تولیدی را تغییر دهد.

نقش Simscape Driveline در مدل‌سازی

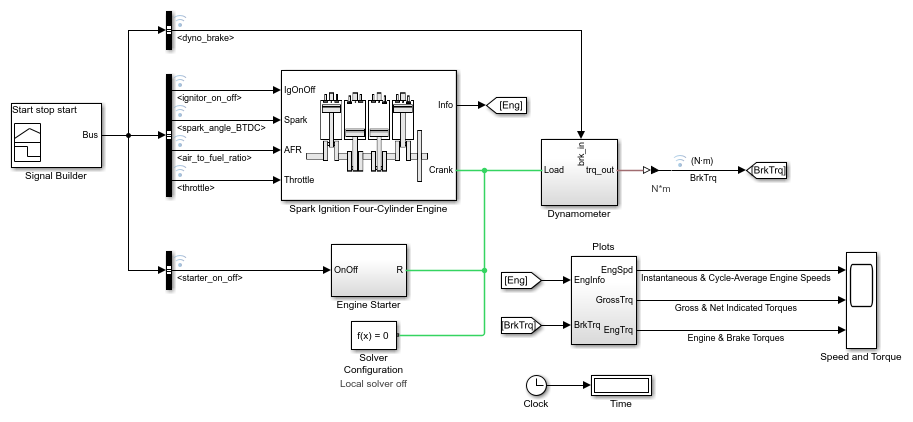

استفاده از Simscape Driveline برای چنین شبیه‌سازی‌هایی امکان مدل‌سازی اجزای مکانیکی سامانه قوای محرکه را در کنار رفتار موتور فراهم می‌کند. در این محیط، اجزایی مانند میل‌لنگ، کلاچ، موتور استارتر و سایر عناصر مکانیکی می‌توانند در یک سامانه دینامیکی با یکدیگر ارتباط داشته باشند.

مزیت این ساختار آن است که رفتار موتور تنها به‌صورت یک منبع گشتاور ساده در نظر گرفته نمی‌شود، بلکه ارتباط بین تولید گشتاور و حرکت مکانیکی نیز در شبیه‌سازی قابل بررسی است. در نتیجه می‌توان اثر تغییرات گشتاور موتور بر سرعت چرخش، شتاب زاویه‌ای و سایر متغیرهای مکانیکی را ارزیابی کرد.

تحلیل نتایج شبیه‌سازی

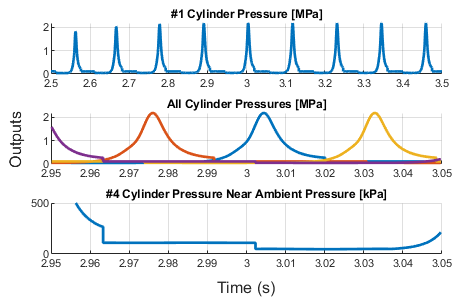

نتایج این مدل را می‌توان از چند جنبه بررسی کرد. یکی از مهم‌ترین خروجی‌ها، گشتاور لحظه‌ای موتور بر حسب زاویه میل‌لنگ است. این نمودار می‌تواند نواحی افزایش گشتاور ناشی از احتراق و نوسانات ایجادشده در طول چرخه موتور را نشان دهد.

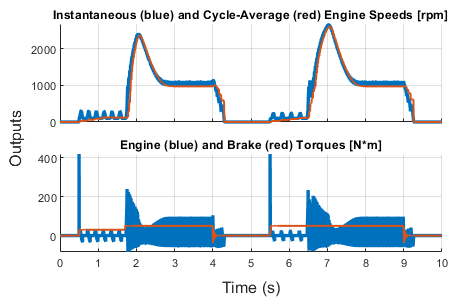

در ابتدای شبیه‌سازی، رفتار موتور با مرحله راه‌اندازی ارتباط دارد و سرعت میل‌لنگ تحت تأثیر موتور استارتر افزایش پیدا می‌کند. با آغاز احتراق، سهم موتور در تولید گشتاور افزایش یافته و پس از ایجاد شرایط پایدار، استارتر از فرآیند محرکه کنار گذاشته می‌شود.

یکی دیگر از نتایج قابل توجه، تغییر سرعت چرخش میل‌لنگ است. از آنجا که گشتاور تولیدی در طول چرخه ثابت نیست، سرعت زاویه‌ای نیز می‌تواند دچار تغییرات دوره‌ای شود. مقدار این تغییرات به اینرسی اجزای دوار، مقدار گشتاور احتراق و بار متصل به موتور وابسته است.

با بررسی هم‌زمان گشتاور و سرعت میل‌لنگ می‌توان رفتار دینامیکی موتور را بهتر درک کرد. برای نمونه، افزایش گشتاور در ناحیه احتراق باعث افزایش انرژی مکانیکی سامانه می‌شود، در حالی که در بخش‌هایی از چرخه که گشتاور موتور کاهش می‌یابد، اینرسی مجموعه دوار به حفظ حرکت کمک می‌کند.

کاربرد شبیه‌سازی در طراحی سامانه‌های قوای محرکه

یکی از کاربردهای مهم این نوع مدل‌سازی، توسعه و ارزیابی سامانه‌های انتقال قدرت خودرو است. در یک خودروی واقعی، موتور مستقیماً به یک مجموعه پیچیده شامل کلاچ، جعبه‌دنده، محور انتقال قدرت و سایر اجزای مکانیکی متصل است. هرگونه نوسان در گشتاور موتور می‌تواند از طریق این اجزا منتقل شود.

با استفاده از گشتاور زاویه‌محور می‌توان بررسی کرد که یک سیستم انتقال قدرت چگونه به پالس‌های گشتاور موتور پاسخ می‌دهد. همچنین امکان ارزیابی اثر فلایویل و سایر عناصر اینرسی بر کاهش نوسانات سرعت وجود دارد.

این مدل همچنین می‌تواند برای مطالعات مرتبط با کنترل موتور مورد استفاده قرار گیرد. تغییر دریچه گاز، نسبت هوا به سوخت و زمان جرقه می‌تواند به‌صورت جداگانه یا ترکیبی بررسی شود تا تأثیر هر پارامتر بر گشتاور خروجی مشخص شود.

اهمیت مدل‌سازی دقیق زمان‌بندی احتراق

در یک موتور جرقه‌ای، صرفاً مقدار سوخت و هوا تعیین‌کننده عملکرد موتور نیست، بلکه زمان وقوع جرقه نسبت به موقعیت میل‌لنگ نیز اهمیت اساسی دارد. بنابراین وقتی مدل بر اساس زاویه میل‌لنگ توسعه داده می‌شود، امکان مطالعه دقیق‌تر ارتباط میان موقعیت میل‌لنگ و فرآیند احتراق فراهم خواهد شد.

این موضوع به‌خصوص برای تحلیل‌هایی که در آن‌ها پاسخ لحظه‌ای موتور اهمیت دارد، ارزشمند است. برای مثال، می‌توان تأثیر تغییر زمان جرقه را بر شکل موج گشتاور بررسی کرد و تغییرات حاصل را با شرایط اولیه مقایسه نمود.

جمع‌بندی

شبیه‌سازی Crank-Angle-Resolved Engine Model یک نمونه کاربردی برای بررسی رفتار دینامیکی موتور احتراق داخلی در Matlab و Simscape Driveline است. در این مدل، یک موتور چهارسیلندر، چهارزمانه، جرقه‌ای و تنفس طبیعی با حجم ۲ لیتر شبیه‌سازی می‌شود و گشتاور تولیدی آن به‌صورت وابسته به زاویه میل‌لنگ محاسبه می‌شود.

فرآیند راه‌اندازی موتور از حالت سکون، استفاده از موتور استارتر، انتقال گشتاور از استارتر به میل‌لنگ، عملکرد کلاچ یک‌طرفه، شروع احتراق و خروج تدریجی استارتر از مدار، از بخش‌های مهم این شبیه‌سازی هستند. پس از ایجاد گشتاور کافی توسط احتراق‌های متوالی، موتور می‌تواند بدون کمک استارتر به عملکرد خود ادامه دهد.

همچنین امکان کنترل گشتاور از طریق پارامترهایی مانند دریچه گاز، نسبت هوا به سوخت و زمان جرقه، این مدل را برای مطالعات مربوط به کنترل و عملکرد موتور مناسب می‌کند. بررسی گشتاور لحظه‌ای بر حسب زاویه میل‌لنگ نیز اطلاعات ارزشمندی درباره نوسانات گشتاور، رفتار دینامیکی میل‌لنگ و اثر احتراق‌های متوالی در اختیار قرار می‌دهد.

در مجموع، این شبیه‌سازی می‌تواند به‌عنوان یک مدل پایه برای مطالعات پیشرفته‌تر موتورهای احتراق داخلی، تحلیل سامانه‌های انتقال قدرت، بررسی ارتعاشات پیچشی، ارزیابی راه‌اندازی م

وتور و توسعه راهکارهای کنترلی مورد استفاده قرار گیرد. مزیت اصلی آن در مقایسه با مدل‌های ساده‌تر، توجه به رفتار لحظه‌ای موتور و ارتباط مستقیم آن با موقعیت زاویه‌ای میل‌لنگ است؛ موضوعی که در تحلیل دقیق عملکرد موتور و سامانه قوای محرکه اهمیت قابل توجهی دارد.
