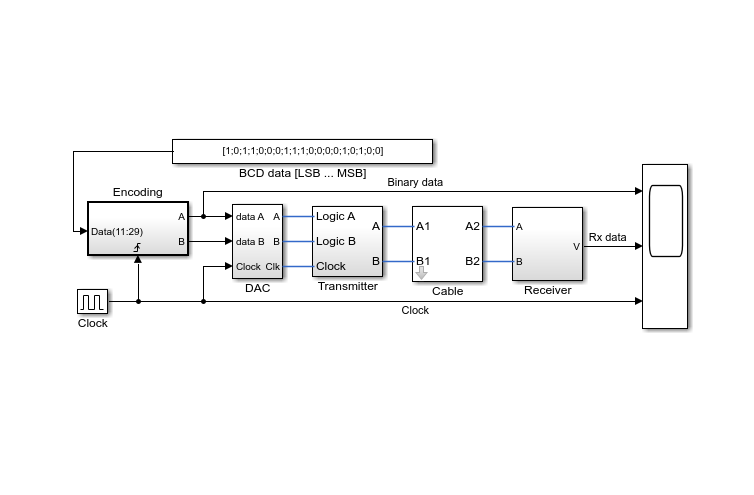

این مثال یک لینک ارتباطی را نشان میدهد که از استاندارد ARINC 429 پیروی میکند. در این مدل، سیستم برای عملکرد با سرعت 100 کیلوبیت در ثانیه پیکربندی شده است. استاندارد ARINC 429 شامل یک باس یکطرفه (سیمپلکس) با بررسی پاریته فردی (Odd Parity) میباشد. کابل ارتباطی یک خط متوازن شامل یک جفت سیم چرخیده برای سیمهای داده A و B به همراه یک پوشش خارجی (shield) میباشد.
این مدل میتواند برای بررسی سازگاری با استاندارد ARINC 429 و همچنین ارزیابی تأثیر طولهای مختلف کابل، پارامترهای کابل و ویژگیهای انتقالکننده و دریافتکننده استفاده شود. همچنین میتواند به منظور بررسی عملکرد در حضور چندین دریافتکننده مورد استفاده قرار گیرد. استاندارد ARINC 429 تا 20 دریافتکننده امکانپذیر را برای اتصال به یک انتقالکننده فراهم میکند.

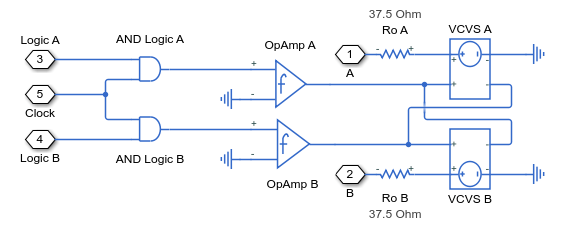

سیستم انتقال (Transmitter Subsystem)
سیستم انتقال در این مدل، دادهها را با سرعت 100 کیلوبیت در ثانیه ارسال میکند. این سیستم از استاندارد ARINC 429 پیروی میکند و از روش بررسی پاریته فردی برای اطمینان از صحت اطلاعات استفاده میکند. دادهها از طریق یک جفت سیم چرخیده (twisted pair) ارسال میشوند که این کار به کاهش نویز الکترومغناطیسی کمک میکند.

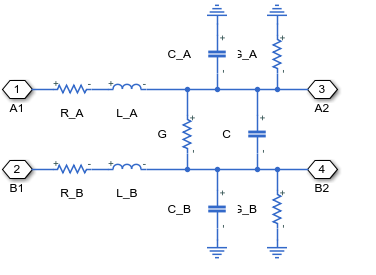

سیستم کابل (Cable Subsystem)
سیستم کابل شامل یک خط متوازن با جفت سیم چرخیده برای سیمهای داده A و B میباشد. یک پوشش خارجی (shield) نیز وجود دارد که از انتقال نویز بین سیمها جلوگیری میکند. پارامترهای کابل مانند مقاومت، ظرفیت و اندوکتانس نقش مهمی در کیفیت انتقال اطلاعات دارند و میتوانند در این مدل مورد بررسی قرار گیرند.

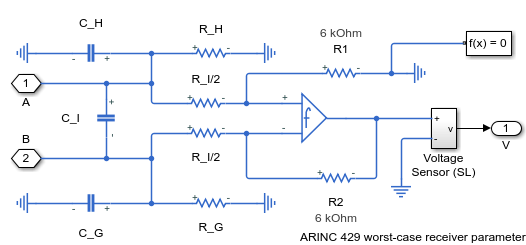

سیستم دریافت (Receiver Subsystem)
سیستم دریافت اطلاعات ارسالی را دریافت و پردازش میکند. این سیستم از استاندارد ARINC 429 پیروی میکند و از روش پاریته فردی برای بررسی صحت دادهها استفاده میکند. در این مدل، امکان اتصال تا 20 دریافتکننده به یک انتقالکننده فراهم شده است که این امر به طور گسترده در سیستمهای هوافضا استفاده میشود.

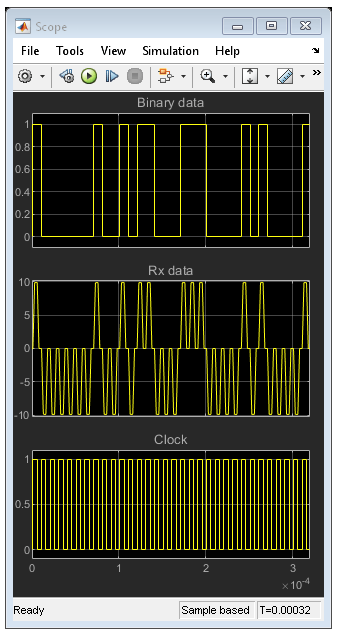

نتایج شبیهسازی از اسکوپها
نتایج شبیهسازی از اسکوپها به منظور بررسی عملکرد سیستم ارائه شدهاند. این نتایج شامل مواردی مانند دقت انتقال داده، تاخیر سیگنال، و تأثیر پارامترهای مختلف بر روی کیفیت ارتباط میباشد. این اطلاعات میتوانند به بهبود طراحی سیستمهای ارتباطی ARINC 429 کمک کنند.
