در این مقاله، به بررسی تأثیر دامنه‌های تحملی (tolerance range) مقاومت و خازن در فیلتر پایین‌گذر (low pass filter) بر اندازه‌گیری کرنش (strain)  پرداخته می‌شود. این مدل در محیط Simscape Electrical ایجاد شده است و برای شبیه‌سازی دو آزمایش به‌کار گرفته شده است.

هدف از آزمایش

هدف اصلی این آزمایش‌ها، نشان دادن تأثیر تغییرات دامنه‌های تحملی مقاومت و خازن بر دقت اندازه‌گیری کرنش است. دو آزمایش به‌صورت زیر انجام شده است:

• آزمایش اول: مقاومت و خازن به‌صورتی تنظیم شده‌اند که به حداکثر مقدار دامنه تحملی خود برسند.
• آزمایش دوم: مقاومت و خازن به‌صورتی تنظیم شده‌اند که به حداقل مقدار دامنه تحملی خود برسند.

نتایج این دو آزمایش در یک نمودار مقایسه شده‌اند تا تأثیر این تغییرات بر اندازه‌گیری کرنش به‌خوبی مشخص شود.

توضیحات فنی

در مدل ، فیلتر پایین‌گذر نقش مهمی در کاهش نویز و بهبود دقت اندازه‌گیری دارد. این فیلتر از دو عنصر اصلی تشکیل شده است:

• مقاومت (R): یکی از عناصر اصلی فیلتر است که میزان مقاومت الکتریکی را تعیین می‌کند.
• خازن (C): عنصر دیگر فیلتر است که میزان ذخیره بار الکتریکی را تعیین می‌کند.

هر یک از این عناصر دارای دامنه‌های تحملی هستند که به‌صورت درصدی نشان‌دهنده محدوده ممکن تغییرات مقدار آن‌ها نسبت به مقدار نامی است. به‌عنوان مثال، اگر یک مقاومت 100 اهم با دامنه تحملی 5% داشته باشد، مقدار واقعی آن می‌تواند بین 95 اهم تا 105 اهم باشد.

نتایج آزمایش

در آزمایش اول، مقاومت و خازن به حداکثر مقدار دامنه تحملی خود تنظیم شده‌اند. این تنظیمات باعث می‌شوند فیلتر پایین‌گذر کمتر به نویز حساس باشد، اما ممکن است پاسخ به تغییرات سریع کرنش را کند کند.

در آزمایش دوم، مقاومت و خازن به حداقل مقدار دامنه تحملی خود تنظیم شده‌اند. این تنظیمات باعث می‌شوند فیلتر پایین‌گذر به نویز حساس‌تر باشد، اما می‌تواند به تغییرات سریع کرنش بهتر پاسخ دهد.

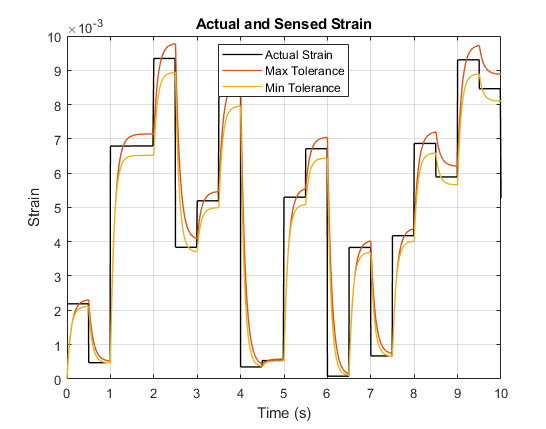

نمودار نتایج نشان می‌دهد که تغییرات دامنه‌های تحملی مقاومت و خازن می‌تواند تأثیر قابل توجهی بر دقت اندازه‌گیری کرنش داشته باشد. این موضوع نشان می‌دهد که انتخاب صحیح این عناصر در طراحی سیستم‌های اندازه‌گیری بسیار مهم است.

نتیجه‌گیری

این مقاله نشان داد که دامنه‌های تحملی مقاومت و خازن در فیلتر پایین‌گذر می‌تواند تأثیر قابل توجهی بر دقت اندازه‌گیری کرنش داشته باشد. این موضوع نشان می‌دهد که در طراحی سیستم‌های اندازه‌گیری، باید به انتخاب صحیح این عناصر توجه ویژه‌ای شود. همچنین، این مطالعه می‌تواند به بهبود دقت اندازه‌گیری در سیستم‌های الکتریکی و مکانیکی کمک کند.
