چکیده

اینورترهای سه‌فاز متصل به شبکه (Three-Phase Grid-Tied Inverters) از مهم‌ترین اجزای سیستم‌های تولید پراکنده، انرژی‌های تجدیدپذیر و سامانه‌های تبدیل انرژی الکتریکی محسوب می‌شوند. این تجهیزات وظیفه تبدیل توان الکتریکی جریان مستقیم (DC) به جریان متناوب (AC) و تزریق آن به شبکه برق را بر عهده دارند. عملکرد صحیح اینورترهای متصل به شبکه نیازمند کنترل دقیق ولتاژ، همگام‌سازی با شبکه و مدیریت توان انتقالی است. در این مقاله ساختار یک اینورتر سه‌فاز متصل به شبکه، روش کنترل مبتنی بر تنظیم‌کننده PI، فرآیند همگام‌سازی با شبکه و نحوه شبیه‌سازی آن در محیط Matlab/Simulink مورد بررسی قرار می‌گیرد. همچنین نتایج حاصل از شبیه‌سازی شامل رفتار ولتاژ خط و جریان‌های فاز در زمان اتصال اینورتر به شبکه تحلیل می‌شود.

مقدمه

گسترش استفاده از منابع انرژی تجدیدپذیر مانند سیستم‌های خورشیدی و بادی موجب افزایش کاربرد مبدل‌های الکترونیک قدرت در شبکه‌های توزیع شده است. در این میان اینورترهای متصل به شبکه نقش واسط میان منبع تولید انرژی و شبکه سراسری برق را ایفا می‌کنند. اینورتر وظیفه دارد توان تولیدشده توسط منبع DC را با کیفیت مناسب و در فرکانس و دامنه مورد نیاز شبکه به سیستم قدرت تزریق نماید.

یکی از مهم‌ترین چالش‌های موجود در بهره‌برداری از اینورترهای متصل به شبکه، همگام‌سازی دقیق با ولتاژ شبکه است. هرگونه اختلاف در دامنه، فرکانس یا زاویه فاز می‌تواند منجر به ایجاد جریان‌های ناخواسته، نوسانات توان و کاهش کیفیت توان شود. به همین دلیل استفاده از الگوریتم‌های کنترلی مناسب و سیستم‌های همگام‌سازی از اهمیت ویژه‌ای برخوردار است.

در این مقاله یک سیستم اینورتر سه‌فاز متصل به شبکه مورد بررسی قرار می‌گیرد که در آن از کنترل‌کننده PI برای تنظیم ولتاژ خروجی استفاده شده است. این مدل در محیط Simulink و Simscape Electrical پیاده‌سازی شده و عملکرد آن در شرایط اتصال به شبکه مورد تحلیل قرار می‌گیرد.

ساختار اینورتر سه‌فاز متصل به شبکه

اینورتر سه‌فاز متصل به شبکه از چند بخش اصلی تشکیل شده است:

• منبع تغذیه DC
• پل اینورتر سه‌فاز مبتنی بر IGBT
• سیستم کنترل ولتاژ
• مدار همگام‌سازی با شبکه
• کلید اتصال به شبکه (Circuit Breaker)
• شبکه سه‌فاز AC

در این ساختار انرژی الکتریکی ابتدا در بخش DC ذخیره یا تولید می‌شود. سپس توسط اینورتر سه‌فاز به توان AC تبدیل شده و پس از همگام‌سازی مناسب به شبکه تزریق می‌گردد.

نقش IGBT در اینورتر

ترانزیستورهای IGBT یا Insulated Gate Bipolar Transistors از پرکاربردترین کلیدهای قدرت در مبدل‌های الکترونیک قدرت هستند. این قطعات ترکیبی از ویژگی‌های ترانزیستور MOSFET و BJT را در اختیار قرار می‌دهند و به دلیل قابلیت تحمل جریان و ولتاژ بالا، در اینورترهای صنعتی و شبکه‌ای کاربرد گسترده‌ای دارند.

در مدل مورد بررسی، پل اینورتر توسط شش کلید IGBT تشکیل شده است. این کلیدها بر اساس سیگنال‌های کنترلی تولید شده توسط سیستم PWM روشن و خاموش می‌شوند تا ولتاژ سه‌فاز مطلوب در خروجی ایجاد گردد.

یکی از مزایای محیط Simulink این است که برای افزایش سرعت شبیه‌سازی می‌توان کلیدهای IGBT را با Averaged Switches جایگزین کرد. در این روش رفتار کلیدها به صورت میانگین مدل شده و زمان محاسبات به میزان قابل توجهی کاهش می‌یابد.

استراتژی کنترل مبتنی بر PI

در این مدل از یک زیرسیستم تنظیم‌کننده ولتاژ مبتنی بر کنترل‌کننده PI استفاده شده است. کنترل‌کننده PI یکی از رایج‌ترین روش‌های کنترلی در سیستم‌های قدرت و الکترونیک قدرت است.

این کنترل‌کننده از دو بخش اصلی تشکیل شده است:

• بخش تناسبی (Proportional)
• بخش انتگرالی (Integral)

بخش تناسبی نسبت مستقیم با خطای سیستم دارد و باعث افزایش سرعت پاسخ می‌شود. بخش انتگرالی نیز خطای ماندگار را حذف کرده و دقت حالت ماندگار سیستم را افزایش می‌دهد.

در سیستم اینورتر متصل به شبکه، کنترل‌کننده PI اختلاف بین مقدار مرجع و مقدار واقعی ولتاژ را محاسبه کرده و بر اساس آن سیگنال کنترلی لازم برای تولید پالس‌های PWM را ایجاد می‌کند.

همگام‌سازی با شبکه

پیش از اتصال اینورتر به شبکه، لازم است شرایط ولتاژ خروجی اینورتر با شبکه مطابقت داشته باشد. این فرآیند تحت عنوان Synchronization شناخته می‌شود.

در مدل شبیه‌سازی، در ابتدای اجرای سیستم کلید اتصال به شبکه باز است. در این حالت اینورتر بدون اتصال مستقیم به شبکه کار کرده و شرایط لازم برای همگام‌سازی را ایجاد می‌کند.

پس از دستیابی به شرایط مناسب، در زمان 0.15 ثانیه کلید مدار بسته شده و اتصال به شبکه برقرار می‌شود. این فرآیند باعث جلوگیری از بروز ضربه‌های جریان و ناپایداری در سیستم می‌شود.

نقش Circuit Breaker در مدل

کلید قدرت یا Circuit Breaker یکی از اجزای مهم سیستم محسوب می‌شود. این کلید وظیفه اتصال و جداسازی اینورتر از شبکه را بر عهده دارد.

در زمان آغاز شبیه‌سازی، Circuit Breaker در وضعیت باز قرار دارد. پس از تکمیل فرآیند همگام‌سازی و رسیدن ولتاژ خروجی اینورتر به شرایط مناسب، کلید بسته شده و انرژی به شبکه تزریق می‌شود.

استفاده از این روش امکان مطالعه رفتار گذرای سیستم در هنگام اتصال به شبکه را نیز فراهم می‌کند.

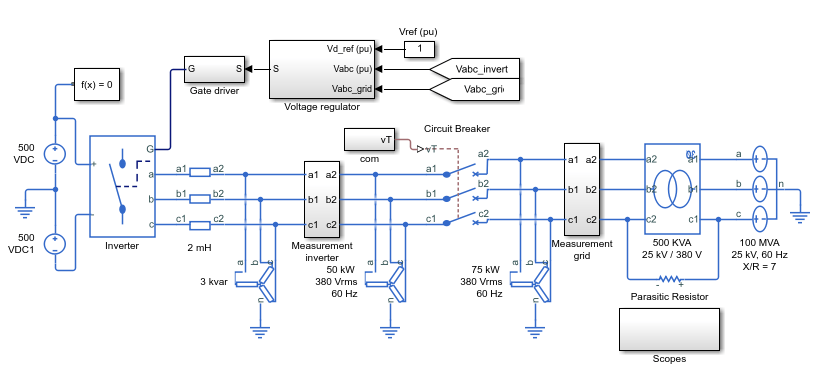

مدل‌سازی سیستم در Matlab/Simulink

محیط Matlab/Simulink یکی از قدرتمندترین ابزارهای شبیه‌سازی سیستم‌های الکترونیک قدرت است. در این پروژه از کتابخانه Simscape Electrical برای مدل‌سازی اجزای قدرت استفاده شده است.

مراحل اصلی ایجاد مدل شامل موارد زیر است:

1. تعریف منبع DC
2. ایجاد پل اینورتر سه‌فاز مبتنی بر IGBT
3. طراحی کنترل‌کننده PI
4. ایجاد سیستم PWM
5. مدل‌سازی شبکه سه‌فاز
6. افزودن Circuit Breaker
7. تنظیم زمان اتصال در 0.15 ثانیه
8. ثبت داده‌ها توسط Simscape Logging

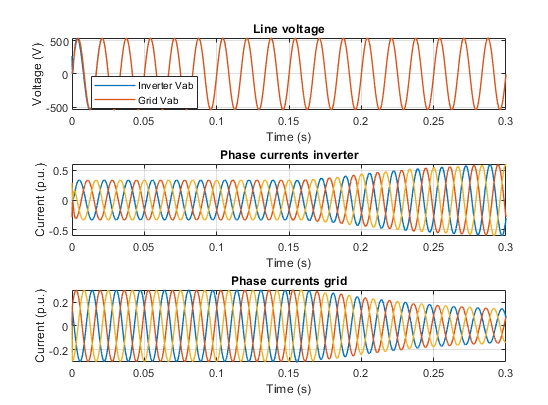

تحلیل نتایج شبیه‌سازی

نتایج ثبت‌شده توسط Simscape Logging اطلاعات ارزشمندی از عملکرد سیستم ارائه می‌کنند. مهم‌ترین کمیت‌های مورد بررسی شامل ولتاژ خط و جریان‌های فاز هستند.

ولتاژ خط

در ابتدای شبیه‌سازی ولتاژ خروجی اینورتر به تدریج به مقدار مرجع نزدیک می‌شود. کنترل‌کننده PI نقش مهمی در تثبیت دامنه ولتاژ و کاهش نوسانات ایفا می‌کند.

پس از بسته شدن Circuit Breaker در زمان 0.15 ثانیه، ولتاژ خروجی بدون تغییرات شدید به شبکه متصل می‌شود که نشان‌دهنده موفقیت فرآیند همگام‌سازی است.

جریان فاز

جریان‌های فاز خروجی یکی از مهم‌ترین شاخص‌های ارزیابی عملکرد اینورتر هستند. در لحظه اتصال به شبکه ممکن است تغییرات گذرای کوتاهی مشاهده شود اما پس از مدت زمان کوتاه، جریان‌ها به شکل سینوسی و متعادل تثبیت می‌شوند.

متعادل بودن جریان‌های سه‌فاز نشان‌دهنده عملکرد صحیح سیستم کنترل و کیفیت مناسب توان تزریق‌شده به شبکه است.

پایداری سیستم

یکی از مهم‌ترین نتایج این شبیه‌سازی، پایداری مناسب سیستم پس از اتصال به شبکه است. کنترل‌کننده PI موفق می‌شود ولتاژ خروجی را در محدوده مطلوب حفظ کرده و از ایجاد نوسانات شدید جلوگیری نماید.

مزایای استفاده از Averaged Switches

در پروژه‌های بزرگ و مطالعات زمان واقعی، شبیه‌سازی دقیق تمامی کلیدهای IGBT می‌تواند زمان محاسبات را افزایش دهد. استفاده از Averaged Switches مزایای زیر را فراهم می‌کند:

• کاهش زمان شبیه‌سازی
• کاهش بار پردازشی سیستم
• امکان اجرای مدل در سخت‌افزارهای Real-Time
• حفظ دقت مناسب در تحلیل رفتار کلی سیستم
• تسهیل طراحی کنترل‌کننده‌ها

کاربردهای اینورترهای متصل به شبکه

اینورترهای سه‌فاز متصل به شبکه در صنایع مختلف کاربرد گسترده‌ای دارند که مهم‌ترین آن‌ها عبارت‌اند از:

• نیروگاه‌های خورشیدی فتوولتائیک
• سیستم‌های انرژی بادی
• میکروگریدها
• سیستم‌های ذخیره‌سازی انرژی
• خودروهای الکتریکی متصل به شبکه
• منابع تولید پراکنده
• شبکه‌های هوشمند

نتیجه‌گیری

اینورتر سه‌فاز متصل به شبکه یکی از مهم‌ترین تجهیزات مورد استفاده در سامانه‌های مدرن تولید و انتقال انرژی است. در این مقاله ساختار یک سیستم Grid-Tied Inverter مبتنی بر کلیدهای IGBT و کنترل‌کننده PI مورد بررسی قرار گرفت. فرآیند همگام‌سازی با شبکه، نقش Circuit Breaker در اتصال ایمن به شبکه و مزایای استفاده از Simscape Electrical تشریح شد.

نتایج شبیه‌سازی نشان دادند که کنترل‌کننده PI قادر است ولتاژ خروجی را به‌خوبی تنظیم کرده و پس از اتصال به شبکه جریان‌های متعادل و پایدار تولید نماید. همچنین استفاده از Averaged Switches می‌تواند زمان شبیه‌سازی را کاهش داده و امکان پیاده‌سازی در کاربردهای Real-Time را فراهم سازد. این ویژگی‌ها سبب شده‌اند اینورترهای متصل به شبکه به یکی از ارکان اصلی سامانه‌های انرژی تجدیدپذیر و شبکه‌های هوشمند تبدیل شوند.

“`
