چکیده

در این مقاله، یک سیستم اینورتر متصل به شبکه سه‌فاز مورد بررسی قرار گرفته است که در آن کنترل جریان با استفاده از یک کنترل‌کننده بهینه مبتنی بر مشاهده‌گر و روش کنترل خطی-مربعی (LQR) انجام می‌شود. هدف اصلی این روش، دستیابی به عملکرد پایدار، کاهش خطای حالت ماندگار و بهبود کیفیت توان تزریق‌شده به شبکه است. برخلاف روش‌های کلاسیک که معمولاً از جزء انتگرالی برای حذف خطای ماندگار استفاده می‌کنند، در اینجا از مشاهده‌گر حالت به عنوان جایگزین استفاده شده است. شبیه‌سازی این سیستم در محیط Matlab/Simulink انجام شده و رفتار دینامیکی آن شامل همگام‌سازی، اتصال به شبکه و تغییر توان اکتیو مورد تحلیل قرار گرفته است.

مقدمه

با افزایش نفوذ منابع انرژی تجدیدپذیر مانند انرژی خورشیدی و بادی، استفاده از اینورترهای متصل به شبکه اهمیت ویژه‌ای یافته است. اینورترهای سه‌فاز نقش کلیدی در تبدیل توان DC به AC و تزریق آن به شبکه برق دارند. یکی از چالش‌های اصلی در این سیستم‌ها، کنترل دقیق جریان و همگام‌سازی با شبکه است.

در سیستم‌های پیشرفته کنترلی، استفاده از روش‌های بهینه مانند کنترل‌کننده خطی مربعی (Linear Quadratic Regulator – LQR) به همراه مشاهده‌گر حالت، امکان دستیابی به عملکرد دقیق‌تر و پایدارتر را فراهم می‌کند. در این مقاله، یک ساختار کنترلی مبتنی بر مشاهده‌گر به عنوان جایگزین انتگرال‌گیر بررسی شده است.

مدل سیستم اینورتر متصل به شبکه

سیستم مورد بررسی شامل یک اینورتر سه‌فاز متصل به شبکه از طریق کلیدهای نیمه‌هادی ایده‌آل است. در ابتدای شبیه‌سازی، کلیدهای SPST باز هستند تا فرآیند همگام‌سازی با شبکه انجام شود. در زمان 0.15 ثانیه، اتصال اینورتر به شبکه برقرار شده و تبادل توان آغاز می‌شود. در زمان 0.2 ثانیه نیز توان اکتیو تزریقی افزایش می‌یابد.

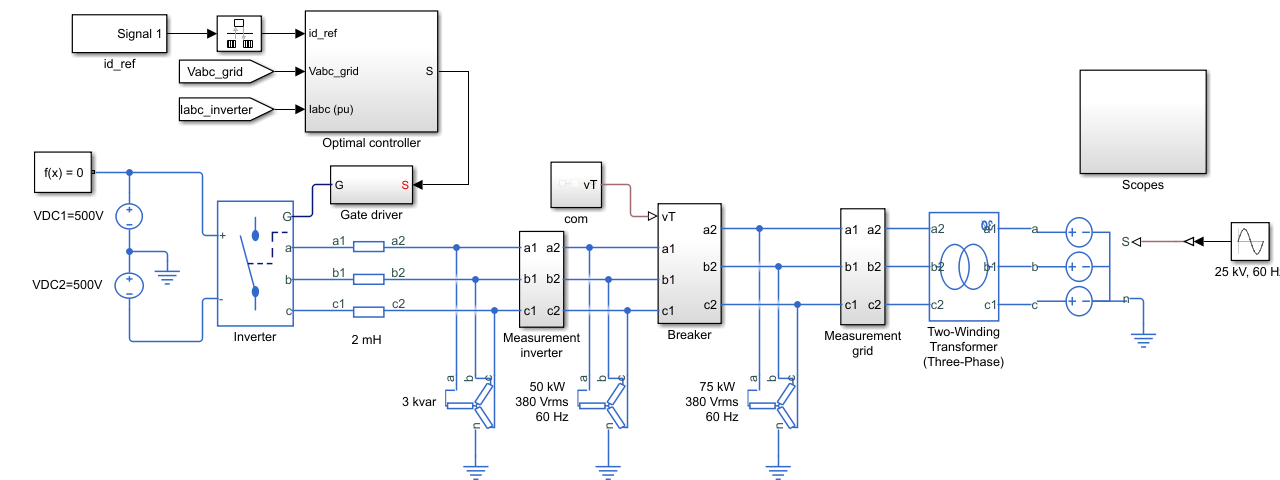

مدل اینورتر در محیط Matlab/Simulink با استفاده از بلوک‌های Ideal Semiconductor Switch پیاده‌سازی شده است. این مدل امکان بررسی دقیق رفتار کلیدزنی و اثر آن بر جریان‌ها و توان خروجی را فراهم می‌کند.

روش کنترل بهینه مبتنی بر مشاهده‌گر

در ساختار کنترلی ارائه‌شده، از یک کنترل‌کننده LQR برای طراحی بهره بهینه استفاده شده است. این کنترل‌کننده با هدف کمینه‌سازی تابع هزینه‌ای شامل خطای جریان و انرژی کنترل طراحی می‌شود. در کنار آن، یک مشاهده‌گر حالت برای تخمین متغیرهای حالت سیستم استفاده شده است.

در بسیاری از سیستم‌های سنتی، برای حذف خطای حالت ماندگار از انتگرال‌گیر استفاده می‌شود. اما در این مقاله، مشاهده‌گر نقش جایگزین انتگرال را ایفا کرده و علاوه بر بهبود دقت، موجب افزایش سرعت پاسخ سیستم می‌شود.

همگام‌سازی با شبکه

یکی از مراحل حیاتی در این سیستم، همگام‌سازی اینورتر با شبکه است. در این مرحله، ولتاژ خروجی اینورتر باید از نظر دامنه، فرکانس و فاز با شبکه هماهنگ شود. در شبیه‌سازی انجام‌شده، این فرآیند قبل از بسته شدن کلیدهای اتصال انجام می‌شود تا از ایجاد جریان هجومی جلوگیری گردد.

نتایج شبیه‌سازی در Matlab

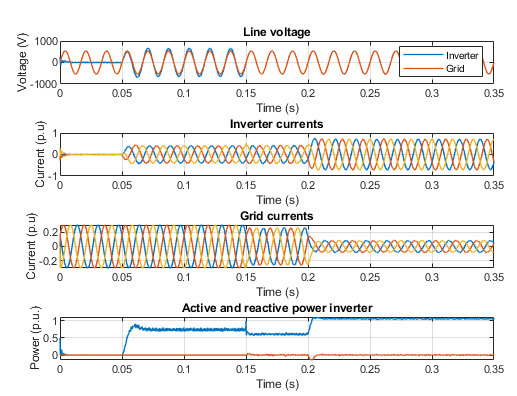

شبیه‌سازی انجام‌شده در Matlab/Simulink نشان می‌دهد که سیستم در ابتدا در حالت بدون اتصال به شبکه قرار دارد. پس از زمان 0.15 ثانیه، جریان‌های سه‌فاز به صورت تدریجی با شبکه همگام شده و به مقدار پایدار می‌رسند.

در زمان 0.2 ثانیه، با افزایش مرجع توان اکتیو، جریان تزریقی اینورتر نیز افزایش می‌یابد. نکته مهم در نتایج این است که توان راکتیو در حد مطلوب کنترل شده و نزدیک به صفر باقی می‌ماند، که نشان‌دهنده عملکرد مناسب کنترل‌کننده است.

نمودارهای خروجی نشان می‌دهند که:

• ولتاژ همگام‌سازی دارای پایداری مناسب است.
• جریان‌های شبکه و اینورتر دارای هم‌فازی مطلوب هستند.
• توان اکتیو به صورت کنترل‌شده افزایش می‌یابد.
• توان راکتیو نزدیک به صفر باقی می‌ماند.

بحث و تحلیل

نتایج به دست آمده نشان می‌دهد که استفاده از کنترل‌کننده بهینه مبتنی بر LQR همراه با مشاهده‌گر حالت، عملکرد بسیار مناسبی در کنترل جریان اینورتر ارائه می‌دهد. حذف انتگرال‌گیر و جایگزینی آن با مشاهده‌گر باعث کاهش پیچیدگی سیستم و افزایش سرعت پاسخ شده است.

همچنین، استفاده از کلیدهای نیمه‌هادی ایده‌آل در مدل‌سازی، امکان تحلیل دقیق رفتار سوئیچینگ را فراهم کرده و نتایج شبیه‌سازی را به شرایط واقعی نزدیک‌تر کرده است.

پیاده‌سازی در Matlab/Simulink

در محیط Matlab/Simulink، این سیستم با استفاده از بلوک‌های الکتریکی سه‌فاز، کنترل‌کننده LQR و مشاهده‌گر حالت پیاده‌سازی شده است. ابزار Simscape Electrical امکان مدل‌سازی دقیق اجزای قدرت را فراهم می‌کند.

همچنین در صورت استفاده از HDL Coder، امکان تولید کد VHDL و پیاده‌سازی روی FPGA وجود دارد که این موضوع برای کاربردهای صنعتی و سیستم‌های کنترل سریع اهمیت ویژه‌ای دارد.

جمع‌بندی

در این مقاله، یک ساختار کنترل بهینه برای اینورتر سه‌فاز متصل به شبکه بررسی شد. استفاده از کنترل‌کننده LQR همراه با مشاهده‌گر حالت، موجب بهبود عملکرد دینامیکی، کاهش خطای ماندگار و افزایش کیفیت توان تزریق‌شده به شبکه گردید. نتایج شبیه‌سازی در Matlab نشان‌دهنده دقت و کارایی بالای این روش در شرایط مختلف کاری است.
