مبدل‌های DC-DC یکی از مهم‌ترین اجزای سیستم‌های الکترونیک قدرت هستند که وظیفه تبدیل سطح ولتاژ مستقیم را بر عهده دارند. در میان انواع مختلف این مبدل‌ها، مبدل بوست (Boost Converter) به دلیل قابلیت افزایش ولتاژ خروجی نسبت به ولتاژ ورودی، کاربرد گسترده‌ای در منابع تغذیه سوئیچینگ، سیستم‌های انرژی تجدیدپذیر، خودروهای الکتریکی، تجهیزات مخابراتی و سامانه‌های صنعتی دارد. یکی از چالش‌های مهم در بهره‌برداری از مبدل‌های بوست، حفظ ولتاژ خروجی در مقدار مطلوب در برابر تغییرات بار و شرایط کاری مختلف است. در این مقاله، ساختار و عملکرد مبدل بوست مورد بررسی قرار گرفته و روش کنترل ولتاژ خروجی با استفاده از کنترل‌کننده PI تشریح می‌شود. همچنین نحوه شبیه‌سازی این سیستم در محیط Matlab/Simulink و تحلیل نتایج حاصل از شبیه‌سازی ارائه خواهد شد.

مقدمه

با گسترش استفاده از تجهیزات الکترونیکی و سیستم‌های مبتنی بر انرژی الکتریکی، نیاز به مبدل‌هایی که بتوانند سطوح مختلف ولتاژ را با راندمان بالا تولید کنند افزایش یافته است. مبدل‌های DC-DC نقش کلیدی در این زمینه ایفا می‌کنند. یکی از پرکاربردترین انواع این مبدل‌ها، مبدل بوست است که وظیفه آن افزایش سطح ولتاژ مستقیم ورودی و تأمین ولتاژ بالاتر در خروجی می‌باشد.

در بسیاری از کاربردهای عملی، ولتاژ خروجی باید در یک مقدار مشخص و ثابت حفظ شود. با این حال، تغییرات بار، اغتشاشات سیستم و شرایط عملیاتی مختلف می‌توانند باعث نوسانات ولتاژ خروجی شوند. به همین دلیل استفاده از سیستم‌های کنترلی برای تنظیم ولتاژ خروجی ضروری است. در این میان، کنترل‌کننده تناسبی-انتگرالی یا PI به دلیل سادگی پیاده‌سازی، عملکرد مناسب و پایداری مطلوب، یکی از رایج‌ترین روش‌های کنترل در مبدل‌های قدرت محسوب می‌شود.

ساختار مبدل بوست

مبدل بوست یک مبدل افزاینده ولتاژ است که از اجزای اصلی شامل سلف، کلید قدرت (معمولاً MOSFET یا IGBT)، دیود، خازن خروجی و بار تشکیل شده است. این مبدل با استفاده از فرآیند سوئیچینگ و ذخیره‌سازی انرژی در سلف، ولتاژی بیشتر از ولتاژ ورودی تولید می‌کند.

عملکرد مبدل بوست را می‌توان در دو حالت بررسی کرد:

• حالت روشن بودن کلید:
  در این وضعیت، انرژی از منبع تغذیه وارد سلف شده و در میدان مغناطیسی آن ذخیره می‌شود. در این زمان دیود در حالت قطع قرار دارد.
• حالت خاموش بودن کلید:
  انرژی ذخیره شده در سلف از طریق دیود به سمت خازن و بار منتقل می‌شود. این انرژی به ولتاژ ورودی اضافه شده و در نتیجه ولتاژ خروجی افزایش می‌یابد.

میزان افزایش ولتاژ خروجی مستقیماً به سیکل کاری یا Duty Cycle وابسته است. هرچه مدت زمان روشن بودن کلید بیشتر باشد، انرژی بیشتری در سلف ذخیره شده و ولتاژ خروجی افزایش خواهد یافت.

مفهوم کنترل ولتاژ در مبدل بوست

هدف اصلی از کنترل ولتاژ در مبدل بوست، حفظ ولتاژ خروجی در مقدار مرجع تعیین‌شده است. در شرایط عملی، تغییر بار می‌تواند باعث کاهش یا افزایش ولتاژ خروجی شود. سیستم کنترل باید به سرعت این تغییرات را تشخیص داده و با اصلاح پارامترهای کنترلی، ولتاژ خروجی را به مقدار مطلوب بازگرداند.

در مدل مورد بررسی، ولتاژ ورودی در طول شبیه‌سازی ثابت فرض شده است. در مقابل، بار سیستم توسط یک مقاومت متغیر مدل‌سازی شده است که در زمان مشخصی تغییر می‌کند. این تغییر بار باعث ایجاد اختلال در عملکرد سیستم شده و توانایی کنترل‌کننده در جبران این تغییرات مورد ارزیابی قرار می‌گیرد.

کنترل‌کننده PI در مبدل بوست

کنترل‌کننده PI یکی از رایج‌ترین کنترل‌کننده‌های مورد استفاده در صنعت و الکترونیک قدرت است. این کنترل‌کننده از دو بخش اصلی تشکیل شده است:

• بخش تناسبی (Proportional)
• بخش انتگرالی (Integral)

بخش تناسبی متناسب با مقدار خطا عمل می‌کند و پاسخ اولیه سیستم را بهبود می‌بخشد. بخش انتگرالی نیز مجموع خطاهای گذشته را در نظر گرفته و باعث حذف خطای ماندگار می‌شود.

در این سیستم، ابتدا اختلاف بین ولتاژ مرجع و ولتاژ اندازه‌گیری شده محاسبه می‌شود. این اختلاف به عنوان خطا وارد کنترل‌کننده PI می‌شود. خروجی کنترل‌کننده مقدار مناسب سیکل کاری را تعیین می‌کند. سپس این مقدار به واحد PWM ارسال شده و پالس‌های کنترلی مورد نیاز برای کلید قدرت تولید می‌شوند.

مزیت اصلی استفاده از کنترل‌کننده PI در این کاربرد شامل موارد زیر است:

• سادگی طراحی و پیاده‌سازی
• پایداری مناسب سیستم
• کاهش خطای حالت ماندگار
• توانایی جبران تغییرات بار
• کاهش نوسانات ولتاژ خروجی

نقش سیکل کاری (Duty Cycle) در کنترل ولتاژ

یکی از مهم‌ترین پارامترهای کنترلی در مبدل بوست، سیکل کاری است. سیکل کاری نسبت زمان روشن بودن کلید به کل دوره سوئیچینگ را نشان می‌دهد. کنترل‌کننده PI با تغییر این پارامتر، انرژی منتقل شده به بار را تنظیم می‌کند.

در صورتی که ولتاژ خروجی کمتر از مقدار مرجع باشد، کنترل‌کننده سیکل کاری را افزایش می‌دهد تا انرژی بیشتری در سلف ذخیره شود. در مقابل، اگر ولتاژ خروجی بیشتر از مقدار مطلوب باشد، سیکل کاری کاهش یافته و ولتاژ خروجی به مقدار مرجع نزدیک می‌شود.

بنابراین می‌توان گفت تنظیم دقیق Duty Cycle اساس عملکرد سیستم کنترل ولتاژ در مبدل‌های بوست را تشکیل می‌دهد.

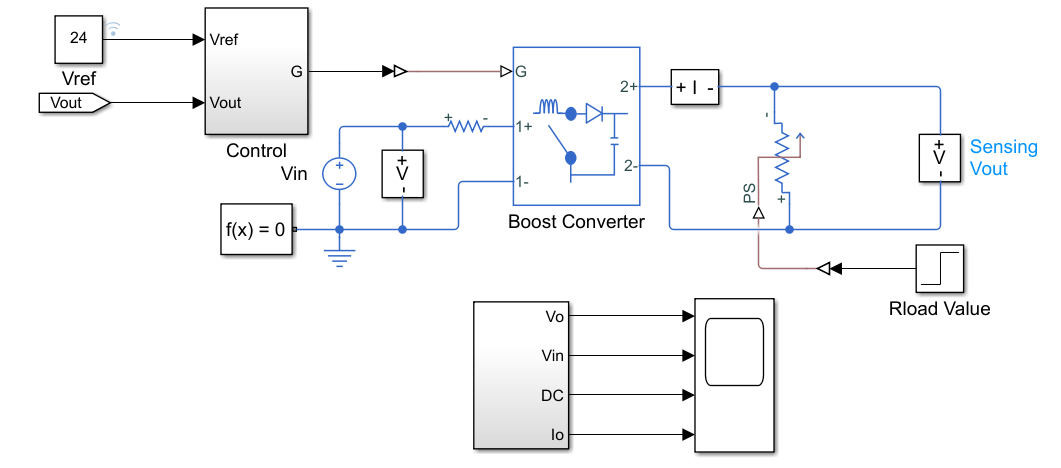

مدل شبیه‌سازی در Matlab/Simulink

برای بررسی عملکرد سیستم، مدل مبدل بوست در محیط Matlab/Simulink پیاده‌سازی شده است. این مدل شامل بخش‌های زیر می‌باشد:

• منبع ولتاژ DC ثابت
• سلف ذخیره‌کننده انرژی
• کلید قدرت
• دیود
• خازن فیلتر خروجی
• مقاومت بار متغیر
• کنترل‌کننده PI
• مولد PWM
• بلوک‌های اندازه‌گیری ولتاژ و جریان

در این شبیه‌سازی، ولتاژ ورودی در تمام مدت آزمایش ثابت باقی می‌ماند. زمان کل شبیه‌سازی برابر با 0.25 ثانیه در نظر گرفته شده است. همچنین در زمان 0.15 ثانیه مقدار بار تغییر می‌کند تا عملکرد سیستم کنترلی در شرایط دینامیکی مورد بررسی قرار گیرد.

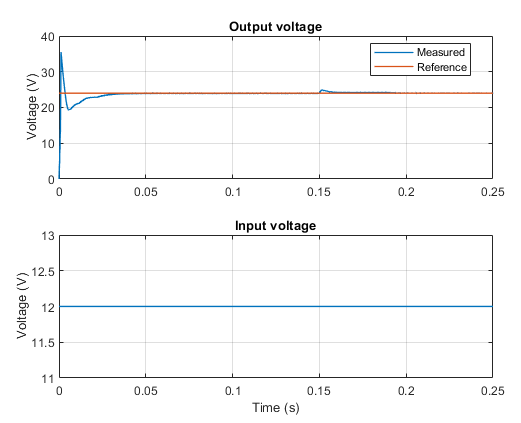

تحلیل نتایج شبیه‌سازی

نتایج ثبت شده توسط Simscape Logging اطلاعات ارزشمندی درباره عملکرد سیستم ارائه می‌دهند. نمودار خروجی شامل ولتاژ مرجع، ولتاژ اندازه‌گیری شده و ولتاژ ورودی مدار است.

در ابتدای شبیه‌سازی، کنترل‌کننده تلاش می‌کند ولتاژ خروجی را به مقدار مرجع برساند. پس از گذشت مدت کوتاهی، ولتاژ خروجی به مقدار مورد نظر نزدیک شده و سیستم به حالت پایدار می‌رسد.

در زمان 0.15 ثانیه که بار تغییر می‌کند، یک اغتشاش در سیستم ایجاد می‌شود. این تغییر باعث انحراف موقت ولتاژ خروجی از مقدار مرجع می‌شود. با این حال، کنترل‌کننده PI به سرعت خطا را تشخیص داده و با اصلاح سیکل کاری، ولتاژ خروجی را مجدداً تنظیم می‌کند.

این رفتار نشان می‌دهد که سیستم کنترل طراحی شده از پایداری مطلوب برخوردار بوده و توانایی مقابله با تغییرات ناگهانی بار را دارد. همچنین زمان بازیابی کوتاه و میزان خطای کم پس از تغییر بار بیانگر عملکرد مناسب کنترل‌کننده PI است.

مزایای استفاده از Matlab و Simulink در طراحی مبدل‌های قدرت

محیط Matlab/Simulink یکی از قدرتمندترین ابزارهای تحلیل و طراحی سیستم‌های الکترونیک قدرت محسوب می‌شود. استفاده از این نرم‌افزار مزایای متعددی دارد که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• کاهش هزینه طراحی و آزمایش عملی
• امکان بررسی شرایط مختلف کاری
• تحلیل سریع پاسخ سیستم
• طراحی و تنظیم آسان کنترل‌کننده‌ها
• نمایش دقیق نمودارهای ولتاژ و جریان
• امکان استفاده از کتابخانه‌های Simscape Electrical
• تسریع فرآیند توسعه سیستم‌های قدرت

به همین دلیل، بسیاری از مهندسان و پژوهشگران حوزه الکترونیک قدرت از Matlab به عنوان ابزار اصلی طراحی و ارزیابی مبدل‌های DC-DC استفاده می‌کنند.

نتیجه‌گیری

مبدل بوست یکی از مهم‌ترین مبدل‌های DC-DC در سیستم‌های الکترونیک قدرت است که قابلیت افزایش ولتاژ خروجی را فراهم می‌کند. کنترل دقیق ولتاژ خروجی در این مبدل از اهمیت ویژه‌ای برخوردار است، زیرا تغییرات بار می‌توانند عملکرد سیستم را تحت تأثیر قرار دهند. در این مقاله، کنترل ولتاژ مبدل بوست با استفاده از کنترل‌کننده PI مورد بررسی قرار گرفت. نتایج شبیه‌سازی در Matlab/Simulink نشان داد که کنترل‌کننده PI قادر است ولتاژ خروجی را در مقدار مطلوب حفظ کرده و اثر تغییرات بار را به سرعت جبران نماید. همچنین مشاهده شد که سیستم از پایداری مناسب، پاسخ گذرای مطلوب و خطای ماندگار بسیار کم برخوردار است. این ویژگی‌ها موجب شده‌اند که کنترل‌کننده PI همچنان یکی از پرکاربردترین روش‌های کنترل در مبدل‌های الکترونیک قدرت و کاربردهای صنعتی باشد.
