چکیده

در این شبیه‌سازی، عملکرد یک مبدل چهارکلیده Buck-Boost مورد بررسی قرار گرفته است که هدف اصلی آن تنظیم ولتاژ خروجی با استفاده از یک کنترل‌کننده مبتنی بر PI می‌باشد. در این ساختار، مبدل قادر است در دو حالت کاهنده (Buck) و افزاینده (Boost) عمل کند و با تغییر مرجع ولتاژ در زمان مشخص، تغییر مد کاری نیز رخ می‌دهد. در این شبیه‌سازی، ورودی و بار سیستم ثابت فرض شده‌اند و کل فرآیند در بازه زمانی 0.25 ثانیه تحلیل شده است. در زمان t = 0.15 ثانیه، تغییر مرجع ولتاژ موجب انتقال سیستم از حالت Buck به حالت Boost می‌شود. نتایج شبیه‌سازی نشان می‌دهد که کنترل‌کننده PI توانسته است پاسخ مناسبی در دنبال‌کردن مرجع ولتاژ ارائه دهد.

مقدمه

مبدل‌های DC-DC نقش بسیار مهمی در سیستم‌های الکترونیک قدرت ایفا می‌کنند. در میان آن‌ها، مبدل Buck-Boost به دلیل قابلیت افزایش یا کاهش ولتاژ خروجی نسبت به ورودی، کاربرد گسترده‌ای در صنایع مختلف دارد. نسخه چهارکلیده این مبدل، با استفاده از چهار کلید نیمه‌هادی، انعطاف‌پذیری بیشتری در کنترل جریان و ولتاژ فراهم می‌کند.

هدف اصلی این نوع مبدل‌ها، تنظیم دقیق ولتاژ خروجی در برابر تغییرات بار یا تغییرات مرجع است. در این شبیه‌سازی، با استفاده از یک کنترل‌کننده PI، تلاش شده است تا ولتاژ خروجی به مقدار مرجع مورد نظر برسد و در شرایط تغییر مد عملکرد، سیستم پایدار باقی بماند.

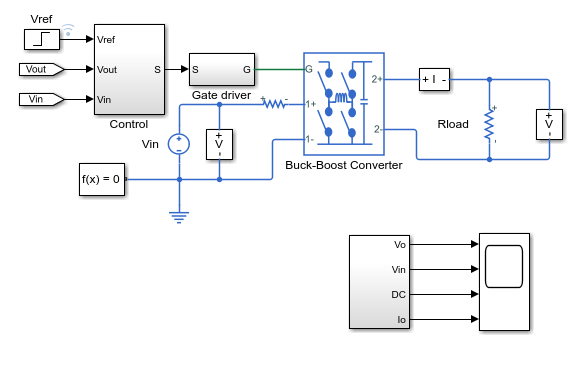

معرفی ساختار مبدل چهارکلیده Buck-Boost

مبدل چهارکلیده Buck-Boost از چهار کلید الکترونیکی تشکیل شده است که به صورت هماهنگ برای کنترل انرژی انتقالی بین ورودی و خروجی عمل می‌کنند. این ساختار نسبت به مبدل‌های کلاسیک Buck-Boost دارای مزایایی مانند کاهش تنش ولتاژی روی کلیدها، بهبود راندمان و کنترل بهتر جریان است.

در این ساختار، بسته به حالت کاری (Buck یا Boost)، نحوه عملکرد کلیدها تغییر می‌کند. در حالت Buck، هدف کاهش ولتاژ خروجی نسبت به ورودی است، در حالی که در حالت Boost ولتاژ خروجی از ولتاژ ورودی بیشتر می‌شود.

الگوریتم کنترل PI

کنترل‌کننده تناسبی-انتگرالی (PI Controller) یکی از رایج‌ترین روش‌های کنترل در سیستم‌های قدرت است. این کنترل‌کننده از دو بخش تشکیل شده است: بخش تناسبی که خطای لحظه‌ای را اصلاح می‌کند و بخش انتگرالی که خطای تجمعی را حذف می‌نماید.

در این شبیه‌سازی، ورودی کنترل‌کننده برابر با اختلاف بین ولتاژ مرجع و ولتاژ خروجی است. خروجی کنترل‌کننده نیز به عنوان سیگنال تنظیم‌کننده Duty Cycle مورد استفاده قرار می‌گیرد. این سیگنال تعیین می‌کند که کلید اصلی چه مدت در هر سیکل سوئیچینگ روشن باقی بماند.

منطق عملکرد در حالت Buck و Boost

در این شبیه‌سازی، سیستم دارای دو حالت عملکردی متفاوت است:

• حالت Buck: در این حالت، ولتاژ خروجی کمتر از ولتاژ ورودی است و سیستم با کاهش Duty Cycle این هدف را محقق می‌کند.
• حالت Boost: در این حالت، ولتاژ خروجی از ورودی بیشتر است و کنترل‌کننده با افزایش Duty Cycle انرژی بیشتری به خروجی منتقل می‌کند.

در هر دو حالت، یکی از کلیدها به صورت مکمل (inverse) کنترل می‌شود و دو کلید دیگر در وضعیت ثابت قرار دارند. این ساختار باعث کاهش پیچیدگی کنترل و افزایش پایداری سیستم می‌شود.

شرایط شبیه‌سازی

در این شبیه‌سازی، فرض شده است که ولتاژ ورودی و بار الکتریکی ثابت هستند. مدت زمان کل شبیه‌سازی 0.25 ثانیه در نظر گرفته شده است. در زمان 0.15 ثانیه، مقدار ولتاژ مرجع تغییر کرده و سیستم از حالت Buck به حالت Boost منتقل می‌شود. این تغییر ناگهانی، یکی از مهم‌ترین بخش‌های تحلیل دینامیکی سیستم محسوب می‌شود.

نتایج شبیه‌سازی و تحلیل

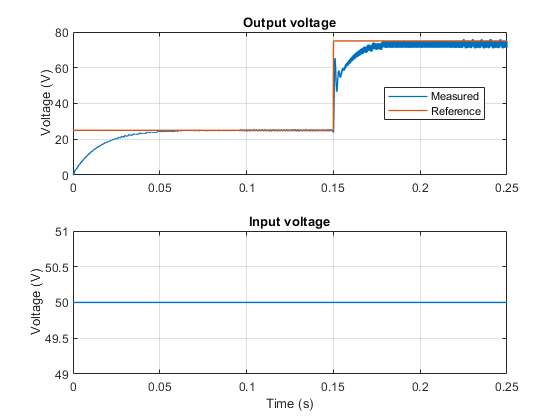

نتایج به‌دست‌آمده از ابزار Simscape Logging نشان می‌دهد که ولتاژ خروجی سیستم توانسته است در هر دو حالت Buck و Boost به مقدار مرجع نزدیک شود. در لحظه تغییر مرجع، یک نوسان گذرا در ولتاژ خروجی مشاهده می‌شود که ناشی از ماهیت دینامیکی سیستم و تغییر ناگهانی شرایط کاری است.

با این حال، کنترل‌کننده PI به خوبی توانسته است این نوسانات را در زمان کوتاهی میرا کند و سیستم را به حالت پایدار جدید برساند. این موضوع نشان‌دهنده عملکرد مناسب تنظیمات کنترل‌کننده در این شبیه‌سازی است.

همچنین مشاهده می‌شود که ولتاژ ورودی در طول شبیه‌سازی ثابت باقی مانده و تنها پارامتر متغیر، ولتاژ مرجع بوده است. این موضوع باعث می‌شود که تحلیل عملکرد کنترل‌کننده دقیق‌تر انجام شود، زیرا تغییرات تنها ناشی از دینامیک کنترل و تغییر مد کاری است.

بحث و بررسی

یکی از نکات مهم در طراحی مبدل‌های Buck-Boost چهارکلیده، انتخاب صحیح ساختار سوئیچینگ و پارامترهای کنترل‌کننده است. اگر ضرایب PI به درستی تنظیم نشوند، ممکن است سیستم دچار نوسان یا کندی در پاسخ شود.

در این شبیه‌سازی، عملکرد مناسب سیستم نشان می‌دهد که تنظیمات انتخاب‌شده برای کنترل‌کننده PI به خوبی توانسته‌اند بین سرعت پاسخ و پایداری تعادل برقرار کنند. همچنین تغییر حالت از Buck به Boost بدون ایجاد ناپایداری شدید انجام شده است.

از دیدگاه مهندسی قدرت، این نوع مبدل‌ها برای کاربردهایی مانند منابع تغذیه سوئیچینگ، خودروهای الکتریکی و سیستم‌های انرژی تجدیدپذیر بسیار مهم هستند. قابلیت کار در دو حالت افزایشی و کاهشی، انعطاف‌پذیری بالایی به سیستم می‌دهد.

جمع‌بندی

در این شبیه‌سازی، عملکرد یک مبدل چهارکلیده Buck-Boost با کنترل PI مورد بررسی قرار گرفت. نتایج نشان داد که سیستم قادر است در هر دو حالت Buck و Boost عملکرد مناسبی داشته باشد و تغییرات مرجع را با خطای کم دنبال کند. همچنین مشاهده شد که در زمان تغییر حالت، سیستم تنها دارای یک پاسخ گذرا کوتاه بوده و به سرعت به حالت پایدار جدید رسیده است.

در مجموع، این شبیه‌سازی نشان می‌دهد که استفاده از کنترل‌کننده PI در کنار ساختار چهارکلیده Buck-Boost می‌تواند یک راهکار مؤثر برای کنترل دقیق ولتاژ در سیستم‌های الکترونیک قدرت باشد.
