مقدمه

مبدل‌های DC-DC از مهم‌ترین تجهیزات الکترونیک قدرت محسوب می‌شوند که وظیفه تبدیل سطح ولتاژ مستقیم به سطح ولتاژ مورد نیاز بار را بر عهده دارند. در سال‌های اخیر، با افزایش نیاز به منابع تغذیه با راندمان بالا، ابعاد کوچک‌تر و تلفات کمتر، استفاده از مبدل‌های سوئیچینگ تشدیدی و به‌ویژه مبدل‌های کلاس E به شکل قابل توجهی گسترش یافته است. مبدل کلاس E یکی از ساختارهای پیشرفته در حوزه تبدیل انرژی الکتریکی است که به دلیل بهره‌گیری از تکنیک کلیدزنی نرم (Soft Switching) قادر است تلفات کلیدزنی را به میزان چشمگیری کاهش دهد و راندمان سیستم را افزایش دهد.

در این شبیه‌سازی، یک مبدل DC-DC کلاس E با کنترل فرکانسی مورد بررسی قرار گرفته است. هدف اصلی سیستم، تأمین توان خروجی 100 وات بر روی یک بار مقاومتی 5 اهمی است. برای دستیابی به این هدف، از یک کنترل‌کننده انتگرالی ساده در محیط Simulink استفاده شده است که وظیفه تنظیم فرکانس کلیدزنی را بر عهده دارد. همچنین مدل شامل یک ترانزیستور LDMOS ولتاژ بالا با ظرفیت خازنی غیرخطی بوده که رفتار واقعی تجهیزات نیمه‌هادی را با دقت بیشتری بازسازی می‌کند.

مبانی نظری مبدل کلاس E

مبدل کلاس E نوعی مبدل تشدیدی با راندمان بالا است که نخستین بار برای کاربردهای فرکانس بالا معرفی شد. در این ساختار، شرایط کاری به گونه‌ای تنظیم می‌شود که کلید قدرت در لحظه روشن شدن تقریباً هیچ ولتاژی را تجربه نکند. این ویژگی که با عنوان Zero Voltage Switching یا ZVS شناخته می‌شود، موجب کاهش شدید تلفات کلیدزنی می‌گردد.

در مبدل‌های متداول PWM، هم‌زمانی ولتاژ و جریان در لحظه سوئیچینگ باعث تولید تلفات قابل توجهی می‌شود. اما در مبدل کلاس E، شبکه تشدیدی متشکل از سلف‌ها و خازن‌ها شکل موج ولتاژ را به نحوی تنظیم می‌کند که هنگام روشن شدن کلید، ولتاژ دو سر آن تقریباً صفر باشد. در نتیجه راندمان سیستم افزایش یافته و امکان کار در فرکانس‌های بالاتر فراهم می‌شود.

از دیگر مزایای مبدل کلاس E می‌توان به موارد زیر اشاره کرد:

• راندمان بسیار بالا
• کاهش تلفات سوئیچینگ
• قابلیت عملکرد در فرکانس‌های بالا
• کاهش حجم تجهیزات مغناطیسی
• بهبود چگالی توان
• مناسب برای منابع تغذیه سوئیچینگ پیشرفته

کنترل فرکانسی در مبدل کلاس E

یکی از مهم‌ترین ویژگی‌های این شبیه‌سازی، استفاده از کنترل فرکانسی برای تنظیم ولتاژ خروجی است. برخلاف بسیاری از مبدل‌های رایج که از کنترل نسبت سیکل کاری استفاده می‌کنند، در این ساختار مقدار فرکانس کلیدزنی به عنوان متغیر کنترلی در نظر گرفته شده است.

کنترل‌کننده انتگرالی موجود در بلوک Controller به طور مداوم اختلاف بین ولتاژ مرجع و ولتاژ خروجی را اندازه‌گیری می‌کند. سپس بر اساس میزان خطا، فرکانس سوئیچینگ را افزایش یا کاهش می‌دهد تا ولتاژ خروجی به مقدار مطلوب نزدیک شود. این روش کنترل به دلیل سادگی پیاده‌سازی و پایداری مناسب، در بسیاری از مبدل‌های تشدیدی مورد استفاده قرار می‌گیرد.

مزیت اصلی کنترل فرکانسی آن است که شرایط کلیدزنی نرم در گستره وسیعی از توان خروجی حفظ می‌شود. در نتیجه راندمان سیستم حتی در شرایط تغییر بار نیز در سطح مطلوب باقی می‌ماند.

مدل ترانزیستور LDMOS

در این شبیه‌سازی از یک ترانزیستور LDMOS با ولتاژ کاری بالا استفاده شده است. ترانزیستورهای LDMOS به دلیل سرعت سوئیچینگ مناسب، مقاومت روشن کم و قابلیت تحمل ولتاژهای بالا، کاربرد گسترده‌ای در مبدل‌های فرکانس بالا دارند.

ویژگی مهم مدل استفاده شده در این پروژه، در نظر گرفتن ظرفیت خازنی خروجی غیرخطی است. در بسیاری از تحلیل‌های تئوری، ظرفیت خازنی ترانزیستور ثابت فرض می‌شود؛ اما در عمل این ظرفیت تابعی از ولتاژ بوده و رفتار غیرخطی دارد. در نتیجه شکل موج‌های ولتاژ و جریان با آنچه در مدل‌های ایده‌آل مشاهده می‌شود تفاوت خواهند داشت.

این موضوع باعث می‌شود ولتاژ تنش وارد شده به کلید از مقدار پیش‌بینی شده در مدل‌های خطی بیشتر شود. بنابراین در طراحی عملی مبدل‌های کلاس E باید این اثر با دقت مورد توجه قرار گیرد تا از آسیب دیدن تجهیزات نیمه‌هادی جلوگیری شود.

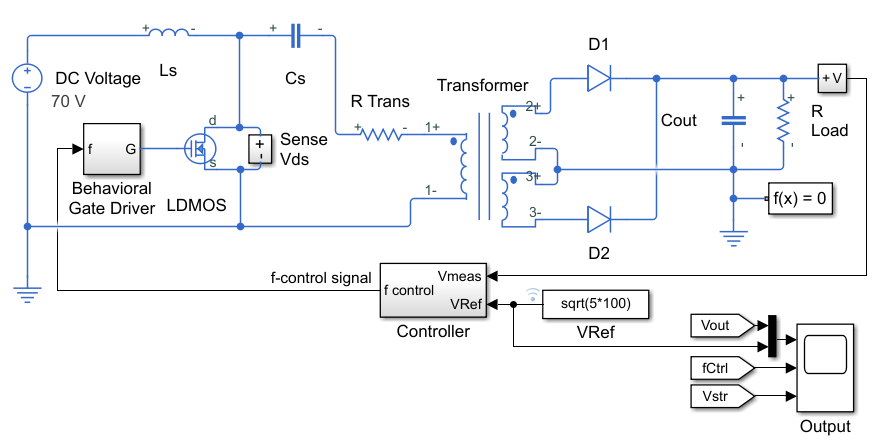

اجزای اصلی مدار شبیه‌سازی

مدل مورد بررسی از چندین جزء اصلی تشکیل شده است که هر یک نقش مهمی در عملکرد مبدل ایفا می‌کنند.

• ترانزیستور LDMOS: عنصر کلیدزنی اصلی مدار.
• مقاومت معادل ترانسفورماتور (R Trans): مدل‌کننده تلفات اهمی سیم‌پیچ‌ها.
• سلف تشدیدی (Ls): ایجاد شرایط تشدید و ذخیره انرژی.
• خازن تشدیدی (Cs): تشکیل مدار تشدید و شکل‌دهی ولتاژ کلید.
• خازن خروجی (Cout): کاهش ریپل ولتاژ خروجی.
• دیودهای D1 و D2: هدایت جریان در مسیرهای مورد نیاز مدار.
• بار مقاومتی 5 اهم: مصرف‌کننده توان خروجی.

شرح فرآیند شبیه‌سازی در Matlab/Simulink

مدل در محیط Simulink و Simscape طراحی شده است. ابزار Simscape امکان مدل‌سازی دقیق اجزای الکترونیک قدرت را فراهم می‌کند و می‌تواند رفتار واقعی مدار را با در نظر گرفتن اثرات غیرخطی شبیه‌سازی نماید.

در طول شبیه‌سازی، کنترل‌کننده انتگرالی مقدار ولتاژ خروجی را با ولتاژ مرجع مقایسه می‌کند. هرگونه اختلاف بین این دو مقدار به عنوان سیگنال خطا به کنترل‌کننده ارسال می‌شود. سپس فرکانس کلیدزنی اصلاح شده و عملکرد مبدل برای دستیابی به توان هدف ادامه پیدا می‌کند.

همچنین بلوک‌های اندازه‌گیری مختلف برای ثبت ولتاژ خروجی، ولتاژ درین-سورس ترانزیستور، فرکانس کلیدزنی و توان مصرفی اجزای مختلف مدار مورد استفاده قرار گرفته‌اند.

تحلیل نتایج شبیه‌سازی

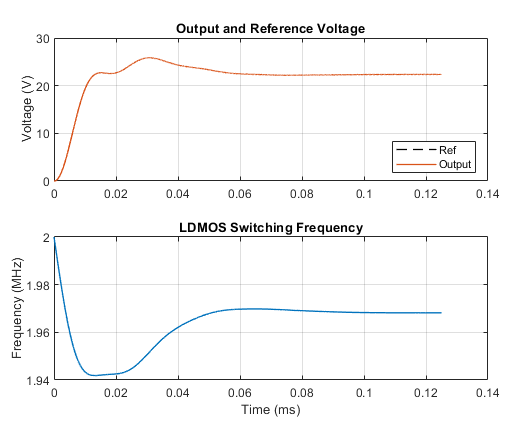

نتایج حاصل از Simscape Logging نشان می‌دهد که ولتاژ خروجی به خوبی مقدار مرجع را دنبال می‌کند. کنترل‌کننده با تغییر فرکانس سوئیچینگ قادر است خطای ولتاژ را کاهش داده و پایداری مناسبی را در خروجی ایجاد کند.

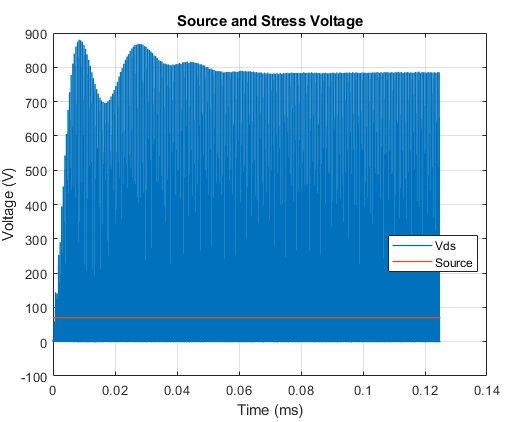

یکی از مهم‌ترین نتایج مشاهده شده مربوط به تنش ولتاژی وارد بر ترانزیستور LDMOS است. نمودار ولتاژ درین-سورس نشان می‌دهد که مقدار پیک ولتاژ به دلیل وجود ظرفیت خازنی غیرخطی از مقدار پیش‌بینی شده در مدل‌های ایده‌آل بیشتر است. این مسئله اهمیت استفاده از مدل‌های دقیق نیمه‌هادی را در طراحی مبدل‌های فرکانس بالا نشان می‌دهد.

همچنین مشاهده می‌شود که معماری کلاس E نسبت به برخی ساختارهای دارای دو کلید نیمه‌هادی، تنش ولتاژی بیشتری را بر عنصر سوئیچینگ وارد می‌کند. بنابراین انتخاب مناسب ترانزیستور قدرت نقش بسیار مهمی در قابلیت اطمینان سیستم خواهد داشت.

تحلیل تلفات توان

یکی از مزایای مهم استفاده از Simscape امکان محاسبه دقیق تلفات توان در اجزای مختلف مدار است. بر اساس داده‌های ثبت شده در بازه زمانی 0.0001 تا 0.000125 ثانیه، راندمان کل سیستم برابر با 90.4768 درصد محاسبه شده است.

توان خروجی بار برابر با 99.9032 وات گزارش شده که بسیار نزدیک به هدف طراحی یعنی 100 وات است. این موضوع عملکرد صحیح سیستم کنترلی و طراحی مناسب مدار را تأیید می‌کند.

بررسی سهم هر یک از اجزای مدار در تولید تلفات نشان می‌دهد:

• ترانزیستور LDMOS: حدود 3.49 وات تلفات
• مقاومت معادل ترانسفورماتور: حدود 2.81 وات تلفات
• دیود D2: حدود 1.91 وات تلفات
• دیود D1: حدود 1.79 وات تلفات
• خازن Cs: حدود 0.26 وات تلفات
• سلف Ls: حدود 0.25 وات تلفات
• خازن خروجی Cout: تقریباً بدون تلفات قابل توجه

همان‌گونه که مشاهده می‌شود، بیشترین سهم تلفات مربوط به ترانزیستور قدرت است. این نتیجه با توجه به نقش کلیدی عنصر سوئیچینگ در فرآیند انتقال انرژی کاملاً قابل انتظار است.

مزایای استفاده از Simscape در شبیه‌سازی مبدل کلاس E

استفاده از Simscape مزایای متعددی را برای تحلیل این نوع مبدل‌ها فراهم می‌کند. از جمله مهم‌ترین این مزایا می‌توان به مدل‌سازی دقیق قطعات غیرخطی، محاسبه خودکار تلفات، امکان بررسی تنش‌های الکتریکی، تحلیل راندمان و ارزیابی عملکرد سیستم کنترلی اشاره کرد.

علاوه بر این، امکان ثبت داده‌های شبیه‌سازی و استخراج گزارش‌های دقیق از عملکرد اجزای مختلف مدار، فرآیند طراحی و بهینه‌سازی را بسیار ساده‌تر می‌کند.

جمع‌بندی

در این شبیه‌سازی، عملکرد یک مبدل DC-DC کلاس E با کنترل فرکانسی در محیط Matlab و Simulink مورد بررسی قرار گرفت. نتایج نشان داد که استفاده از کنترل انتگرالی مبتنی بر تنظیم فرکانس قادر است توان خروجی حدود 100 وات را با دقت مناسب بر روی بار 5 اهمی تأمین کند. همچنین راندمان بیش از 90 درصد بیانگر عملکرد مطلوب ساختار کلاس E در کاربردهای توان بالا و فرکانس بالا است.

تحلیل تنش ولتاژی ترانزیستور LDMOS نشان داد که در نظر گرفتن ظرفیت خازنی غیرخطی برای دستیابی به نتایج دقیق ضروری است. علاوه بر این، محاسبات تلفات توان نشان داد که بیشترین میزان اتلاف انرژی در عنصر کلیدزنی و مقاومت معادل ترانسفورماتور رخ می‌دهد. در مجموع، این شبیه‌سازی دید جامعی از رفتار دینامیکی، راندمان و محدودیت‌های عملی مبدل کلاس E ارائه می‌دهد و می‌تواند مبنای مناسبی برای توسعه و طراحی مبدل‌های پیشرفته الکترونیک قدرت باشد.

“`
