مبدل‌های DC-DC یکی از مهم‌ترین ساختارهای الکترونیک قدرت هستند که برای تبدیل سطوح مختلف ولتاژ مستقیم در کاربردهایی مانند منابع تغذیه، سیستم‌های انرژی تجدیدپذیر، خودروهای الکتریکی و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. در میان انواع مبدل‌های DC-DC، مبدل Cuk به دلیل ویژگی‌های خاص خود مانند جریان ورودی و خروجی با ریپل کم، جایگاه ویژه‌ای در طراحی سیستم‌های توان دارد. در این شبیه سازی، عملکرد یک مبدل Cuk غیرایزوله بررسی شده و رفتار ولتاژ و جریان‌های آن در محیط Matlab تحلیل می‌شود.

مبدل Cuk یک مبدل DC-DC غیرایزوله است که می‌تواند مانند مبدل Buck-Boost، مقدار ولتاژ خروجی را نسبت به ولتاژ ورودی افزایش یا کاهش دهد. تفاوت اصلی این ساختار با مبدل‌های معمولی Buck-Boost در این است که ولتاژ خروجی آن دارای قطبیت معکوس نسبت به ولتاژ ورودی است. به عبارت دیگر، اگر ورودی مبدل دارای ولتاژ مثبت باشد، خروجی نسبت به زمین دارای ولتاژ منفی خواهد بود.

ساختار مبدل Cuk اولین بار توسط Slobodan Cuk معرفی شد و هدف اصلی آن ایجاد یک مبدل با عملکرد بهتر از نظر کیفیت جریان ورودی و خروجی بود. در بسیاری از مبدل‌های DC-DC مانند Buck-Boost، جریان ورودی و جریان خروجی دارای ماهیت گسسته بوده و ریپل زیادی دارند. این موضوع باعث افزایش تلفات، ایجاد نویز الکترومغناطیسی و نیاز به فیلترهای بزرگ‌تر می‌شود. در مقابل، مبدل Cuk با استفاده از یک خازن انتقال انرژی، امکان جریان‌های نرم‌تر و پیوسته‌تر را فراهم می‌کند.

ساختار و عملکرد مبدل Cuk

در توپولوژی مبدل Cuk، خازن C1 نقش اصلی در ذخیره‌سازی و انتقال انرژی بین بخش ورودی و خروجی را بر عهده دارد. برخلاف بسیاری از مبدل‌ها که انتقال انرژی عمدتاً توسط سلف انجام می‌شود، در مبدل Cuk این خازن کوپل‌کننده است که انرژی را در طول سیکل‌های کلیدزنی منتقل می‌کند.

این مبدل شامل دو سلف اصلی L1 و L2، یک خازن انتقال انرژی C1، خازن فیلتر خروجی، کلید قدرت و دیود می‌باشد. سلف ورودی L1 باعث کاهش ریپل جریان ورودی می‌شود و سلف خروجی L2 نیز جریان تحویلی به بار را صاف‌تر می‌کند. به همین دلیل جریان ورودی و جریان خروجی در این مبدل نسبت به مبدل Buck-Boost معمولی دارای تغییرات کمتری هستند.

یکی از مهم‌ترین ویژگی‌های مبدل Cuk این است که می‌تواند هم در حالت افزایش‌دهنده و هم در حالت کاهنده ولتاژ کار کند. میزان تبدیل ولتاژ خروجی به ورودی به وسیله نسبت کاری کلید یا Duty Cycle تعیین می‌شود. رابطه تئوری انتقال ولتاژ در حالت ایده‌آل برای این مبدل به صورت زیر تعریف می‌شود:

Vout / Vin = -D / (1-D)

در این رابطه، D نشان‌دهنده نسبت کاری کلید قدرت است. علامت منفی در رابطه نشان می‌دهد که قطبیت ولتاژ خروجی نسبت به ورودی معکوس است. برای مثال، اگر نسبت کاری برابر با 0.294 باشد، مقدار ولتاژ خروجی به صورت زیر محاسبه خواهد شد:

Vout = -0.294 / (1 – 0.294) × 12 = -5V

بنابراین انتظار می‌رود در شبیه سازی Matlab مقدار متوسط ولتاژ خروجی تقریباً برابر با 5- ولت باشد. اختلاف جزئی بین مقدار تئوری و مقدار شبیه سازی شده می‌تواند ناشی از مقاومت‌های داخلی عناصر، افت ولتاژ دیود، مقاومت کلید و سایر اثرات غیرایده‌آل باشد.

پارامترهای شبیه سازی مبدل Cuk در Matlab

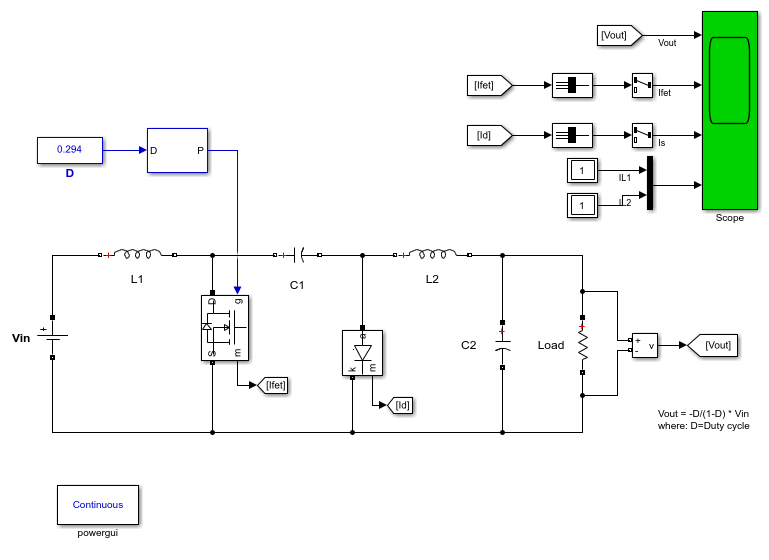

در این شبیه سازی، مبدل Cuk یک بار 50 واتی را تغذیه می‌کند. منبع ورودی یک منبع DC با ولتاژ 12 ولت است و کلید قدرت توسط یک سیگنال PWM با فرکانس 50 کیلوهرتز کنترل می‌شود. انتخاب فرکانس کلیدزنی بالا باعث کاهش اندازه عناصر ذخیره‌کننده انرژی مانند سلف‌ها و خازن‌ها شده و عملکرد مبدل را بهبود می‌دهد.

سیگنال PWM وظیفه کنترل زمان روشن و خاموش شدن کلید قدرت را بر عهده دارد. با تغییر Duty Cycle، مدت زمان انتقال انرژی از ورودی به خروجی تغییر کرده و در نتیجه مقدار ولتاژ خروجی کنترل می‌شود. در این شبیه سازی، مقدار Duty Cycle برابر 0.294 در نظر گرفته شده است تا خروجی مورد انتظار نزدیک به 5- ولت ایجاد شود.

بررسی نتایج شبیه سازی

پس از اجرای شبیه سازی، شکل موج‌های مربوط به ولتاژ خروجی، جریان‌های سلف ورودی و خروجی و رفتار کلید قدرت توسط ابزار Scope در Matlab قابل مشاهده هستند. بررسی این شکل موج‌ها امکان تحلیل دقیق عملکرد مبدل و مقایسه نتایج عملی با روابط تئوری را فراهم می‌کند.

مهم‌ترین نتیجه مورد انتظار در این شبیه سازی، مقدار متوسط ولتاژ بار است. طبق محاسبات تئوری، مقدار ولتاژ خروجی باید در حدود 5- ولت باشد. با مشاهده سیگنال خروجی در Scope می‌توان مشاهده کرد که مقدار متوسط ولتاژ به مقدار محاسبه شده نزدیک است و عملکرد صحیح توپولوژی Cuk تأیید می‌شود.

همچنین شکل موج جریان سلف‌ها نشان می‌دهد که جریان ورودی و خروجی دارای ریپل نسبتاً کمی هستند. این ویژگی یکی از مزایای مهم مبدل Cuk نسبت به مبدل Buck-Boost است. کاهش ریپل جریان باعث افزایش طول عمر تجهیزات، کاهش نویز و بهبود کیفیت توان در سیستم‌های الکترونیکی می‌شود.

کاربردهای مبدل Cuk

مبدل‌های Cuk در کاربردهایی که نیاز به تبدیل ولتاژ با کیفیت جریان بالا وجود دارد، استفاده می‌شوند. برخی از مهم‌ترین کاربردهای این مبدل عبارت‌اند از:

• سیستم‌های انرژی خورشیدی و فتوولتائیک برای تطبیق سطح ولتاژ پنل با بار یا باتری
• منابع تغذیه DC قابل تنظیم
• سیستم‌های مدیریت انرژی در خودروهای الکتریکی
• مدارهای تغذیه تجهیزات الکترونیکی حساس
• سیستم‌های ذخیره‌سازی انرژی و باتری‌ها

به دلیل جریان ورودی پیوسته، این مبدل در سیستم‌هایی که کیفیت جریان اهمیت زیادی دارد، نسبت به برخی توپولوژی‌های دیگر گزینه مناسب‌تری محسوب می‌شود.

اهمیت شبیه سازی مبدل Cuk در Matlab

استفاده از Matlab و محیط‌های شبیه سازی مانند Simulink امکان بررسی عملکرد مبدل‌های قدرت را بدون نیاز به ساخت نمونه آزمایشگاهی فراهم می‌کند. مهندسان می‌توانند قبل از پیاده‌سازی سخت‌افزاری، تأثیر تغییر پارامترهایی مانند فرکانس کلیدزنی، مقدار سلف‌ها، ظرفیت خازن‌ها و نسبت کاری PWM را بررسی کنند.

شبیه سازی مبدل Cuk در Matlab یک ابزار آموزشی و مهندسی ارزشمند برای درک اصول عملکرد مبدل‌های DC-DC، تحلیل روابط تئوری و بررسی رفتار واقعی سیستم‌های قدرت است. این شبیه سازی نشان می‌دهد که چگونه یک توپولوژی مناسب می‌تواند علاوه بر تغییر سطح ولتاژ، کیفیت جریان و عملکرد سیستم را نیز بهبود دهد.

مرجع مورد استفاده برای بررسی اصول عملکرد مبدل Cuk، کتاب «Power Electronics: Converters, Applications, and Design» نوشته Ned Mohan و Tore M. Undeland است که یکی از منابع معتبر در زمینه الکترونیک قدرت به شمار می‌رود.
