در این شبیه‌سازی، رفتار دینامیکی یک موتور القایی سه‌فاز که به‌صورت مستقیم (Direct Online – DOL) به یک پمپ هیدرولیکی متصل شده است، مورد بررسی قرار می‌گیرد. هدف اصلی این مدل، تحلیل تأثیر تغییرات بار هیدرولیکی (به‌ویژه تغییر قطر شیر در سیستم) بر روی سرعت موتور، جریان الکتریکی و پایداری عملکرد کل سیستم است. چنین سیستم‌هایی در کاربردهای صنعتی بسیار رایج هستند، به‌خصوص در پمپ‌های هیدرولیکی، کمپرسورها و سیستم‌های انتقال قدرت سیالات.

در این مدل، موتور القایی به عنوان منبع تولید گشتاور مکانیکی عمل می‌کند و پمپ هیدرولیکی به عنوان بار مکانیکی متصل به شفت موتور در نظر گرفته شده است. ویژگی مهم این سیستم آن است که بار مکانیکی ثابت نیست و با تغییر قطر شیر در مسیر سیال، فشار و در نتیجه گشتاور مقاوم تغییر می‌کند. این تغییرات مستقیماً بر سرعت چرخش موتور و جریان کشیده‌شده از شبکه تأثیر می‌گذارد.

مدل‌سازی اولیه سیستم

موتور القایی سه‌فاز در حالت DOL به صورت مستقیم به منبع تغذیه AC متصل است، بنابراین در لحظه راه‌اندازی جریان راه‌اندازی بالایی (Inrush Current) از شبکه کشیده می‌شود. در این شرایط، لغزش موتور (Slip) بالا بوده و گشتاور تولیدی در ابتدا برای غلبه بر اینرسی سیستم استفاده می‌شود.

معادله اصلی گشتاور الکترومغناطیسی موتور القایی را می‌توان به صورت زیر بیان کرد:

T_e = (3 * V_th² * R₂ / s) / (ω_s * ((R_th + R₂/s)² + (X_th + X₂)²))

که در آن، T_e گشتاور الکترومغناطیسی، s لغزش، ω_s سرعت سنکرون، و R و X پارامترهای معادل مدار موتور هستند. این رابطه نشان می‌دهد که گشتاور تولیدی به شدت به لغزش و شرایط بار وابسته است.

مدل پمپ هیدرولیکی و تأثیر شیر

پمپ هیدرولیکی به‌عنوان بار مکانیکی سیستم در نظر گرفته شده است. در این مدل، مقاومت هیدرولیکی سیستم با تغییر قطر شیر تنظیم می‌شود. هرچه قطر شیر بزرگ‌تر باشد، جریان سیال راحت‌تر عبور کرده و بار مکانیکی کمتر است. در مقابل، کاهش قطر شیر باعث افزایش فشار برگشتی و افزایش بار روی موتور می‌شود.

توان هیدرولیکی مورد نیاز پمپ به صورت زیر قابل تقریب است:

P_hyd = ΔP × Q

که در آن ΔP اختلاف فشار و Q دبی جریان سیال است. با کاهش قطر شیر در زمان t = 9 ثانیه، مقدار ΔP افزایش یافته و در نتیجه گشتاور مقاوم افزایش چشمگیری پیدا می‌کند. این افزایش بار باعث کاهش سرعت موتور و در نهایت احتمال توقف (Stall) می‌شود.

سناریوی عملکرد سیستم

در این شبیه‌سازی، رفتار سیستم در سه بازه زمانی اصلی بررسی می‌شود:

در بازه 0 تا 2.5 ثانیه، موتور در حال راه‌اندازی است. در این مرحله جریان مصرفی بسیار بالا بوده و سرعت از صفر به سمت مقدار نامی افزایش می‌یابد. این مرحله شامل گذر از ناحیه لغزش بالا به ناحیه پایدارتر است.

در زمان t = 2.5 ثانیه، موتور به سرعت نامی خود می‌رسد. در این نقطه تعادل نسبی بین گشتاور تولیدی موتور و گشتاور بار پمپ برقرار شده است. جریان موتور کاهش یافته و سیستم وارد حالت پایدار عملیاتی می‌شود.

در زمان t = 9 ثانیه، یک تغییر ناگهانی در سیستم هیدرولیکی رخ می‌دهد. قطر شیر به 4 سانتی‌متر کاهش پیدا می‌کند. این کاهش باعث افزایش مقاومت مسیر جریان سیال و در نتیجه افزایش فشار برگشتی می‌شود. این افزایش فشار به‌طور مستقیم گشتاور مقاوم پمپ را افزایش داده و موتور را تحت بار سنگین قرار می‌دهد.

تحلیل رفتار دینامیکی موتور

با افزایش ناگهانی بار در t = 9s، موتور دیگر قادر به تأمین گشتاور کافی برای حفظ سرعت نامی نیست. در نتیجه، سرعت روتور کاهش یافته و لغزش افزایش پیدا می‌کند. افزایش لغزش باعث افزایش جریان استاتور می‌شود، زیرا موتور تلاش می‌کند گشتاور بیشتری تولید کند.

اما این افزایش جریان همیشه منجر به افزایش گشتاور مؤثر نمی‌شود، زیرا موتور وارد ناحیه اشباع مغناطیسی و محدودیت‌های حرارتی می‌شود. در نهایت، اگر گشتاور بار از گشتاور بیشینه موتور بیشتر شود، سیستم وارد حالت stall یا توقف کامل می‌شود.

این پدیده در سیستم‌های صنعتی بسیار مهم است، زیرا توقف ناگهانی موتور می‌تواند باعث آسیب مکانیکی به پمپ، افزایش دمای سیم‌پیچ‌ها و حتی خرابی کامل سیستم شود.

بررسی جریان و سرعت در طول زمان

در حالت کلی، جریان موتور در لحظه راه‌اندازی بیشینه است و سپس با افزایش سرعت کاهش می‌یابد. در زمان رسیدن به سرعت نامی، جریان به مقدار پایدار خود نزدیک می‌شود. اما در زمان اعمال بار اضافی (کاهش قطر شیر)، جریان دوباره افزایش می‌یابد.

از طرف دیگر، سرعت موتور رفتار معکوس دارد. ابتدا از صفر شروع شده و افزایش می‌یابد، سپس در حالت پایدار ثابت می‌شود و در نهایت با افزایش بار کاهش یافته و در صورت شدید بودن بار به صفر نزدیک می‌شود.

تفسیر فیزیکی پدیده Stall

پدیده Stall در موتورهای القایی زمانی رخ می‌دهد که گشتاور بار از گشتاور حداکثر قابل تولید موتور بیشتر شود. در این حالت، موتور قادر به حفظ میدان دوار مؤثر نیست و لغزش به مقدار بسیار بالا نزدیک به 1 می‌رسد. این وضعیت باعث افزایش شدید جریان و افت راندمان می‌شود.

در سیستم حاضر، کاهش قطر شیر به 4 سانتی‌متر باعث افزایش ناگهانی فشار هیدرولیکی شده و بار مکانیکی به سطحی فراتر از توان موتور می‌رسد. در نتیجه، موتور از حالت پایدار خارج شده و به سمت توقف کامل حرکت می‌کند.

اهمیت شبیه‌سازی در Matlab

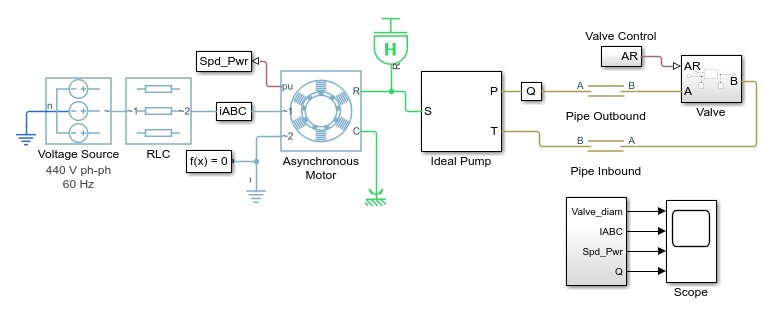

استفاده از Matlab و محیط Simulink برای چنین سیستم‌هایی امکان مدل‌سازی دقیق رفتار دینامیکی موتور و بار هیدرولیکی را فراهم می‌کند. در این محیط می‌توان بلوک‌های مربوط به موتور القایی، پمپ هیدرولیکی، اینرسی مکانیکی و تغییرات زمانی بار را به‌صورت یک سیستم یکپارچه پیاده‌سازی کرد.

یکی از مزیت‌های مهم این شبیه‌سازی، امکان مشاهده همزمان تغییرات سرعت، جریان، گشتاور و فشار در طول زمان است. همچنین می‌توان سناریوهای مختلف مانند تغییر قطر شیر، تغییر ولتاژ تغذیه یا تغییر اینرسی بار را بررسی و تحلیل کرد.

جمع‌بندی

این شبیه‌سازی نشان می‌دهد که عملکرد یک موتور القایی سه‌فاز در سیستم‌های هیدرولیکی به شدت به شرایط بار وابسته است. در حالت راه‌اندازی، موتور جریان بالایی مصرف می‌کند تا به سرعت نامی برسد. پس از رسیدن به حالت پایدار، سیستم در تعادل قرار دارد. اما تغییر ناگهانی در بار مکانیکی، مانند کاهش قطر شیر، می‌تواند این تعادل را به‌طور کامل برهم بزند.

در زمان t = 9 ثانیه، افزایش بار هیدرولیکی باعث افزایش گشتاور مقاوم و در نهایت توقف موتور می‌شود. این رفتار اهمیت طراحی صحیح سیستم‌های کنترلی و حفاظتی در کاربردهای صنعتی را نشان می‌دهد، به‌ویژه در سیستم‌هایی که بار آن‌ها به صورت دینامیکی تغییر می‌کند.
