مبدل‌های DC/DC تشدیدی یکی از مهم‌ترین ساختارهای مورد استفاده در منابع تغذیه مدرن، شارژرهای باتری، سیستم‌های انرژی تجدیدپذیر و تجهیزات الکترونیک قدرت با راندمان بالا هستند. در میان انواع مبدل‌های تشدیدی، مبدل LLC به دلیل قابلیت دستیابی به کلیدزنی نرم، کاهش تلفات سوئیچینگ و عملکرد مناسب در محدوده وسیعی از تغییرات بار و ورودی، جایگاه ویژه‌ای در طراحی سیستم‌های توان الکتریکی پیدا کرده است. شبیه‌سازی مبدل تشدیدی LLC تنظیم‌شده در Matlab امکان بررسی رفتار دینامیکی مدار، عملکرد کنترل‌کننده و شرایط کلیدزنی نرم را فراهم می‌کند.

در این شبیه‌سازی، عملکرد یک مبدل تشدیدی LLC با خروجی تنظیم‌شده بررسی می‌شود. این مبدل بر پایه یک مدار تشدیدی طراحی شده است که با ایجاد شرایط مناسب برای جریان و ولتاژ در عناصر مدار، امکان عملکرد در حالت کلیدزنی نرم را فراهم می‌کند. استفاده از تکنیک‌های کلیدزنی نرم باعث کاهش قابل توجه تلفات توان در کلیدهای قدرت شده و در نتیجه راندمان کلی مبدل افزایش پیدا می‌کند.

معرفی مبدل تشدیدی LLC

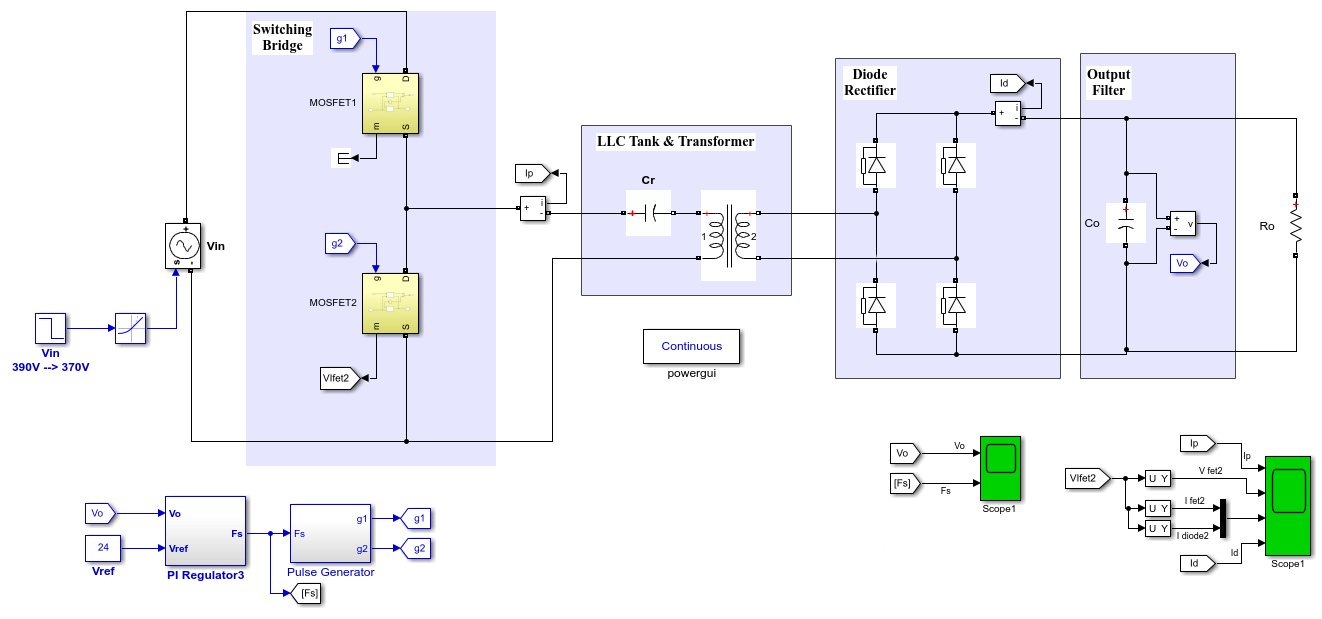

مبدل LLC یک مبدل DC/DC تشدیدی است که ساختار اصلی آن شامل دو سلف و یک خازن تشدیدی است. نام LLC نیز از وجود دو عنصر سلفی و یک عنصر خازنی در مدار تشدیدی گرفته شده است. این ساختار معمولاً از یک پل سوئیچینگ در ورودی، شبکه تشدیدی LLC، ترانسفورماتور فرکانس بالا و مدار یکسوساز و فیلتر خروجی تشکیل می‌شود.

برخلاف مبدل‌های PWM سنتی که کلیدهای قدرت معمولاً در شرایطی با هم‌زمانی جریان و ولتاژ روشن و خاموش می‌شوند، مبدل LLC می‌تواند شرایطی ایجاد کند که در لحظه روشن شدن کلید، ولتاژ دو سر کلید تقریباً صفر باشد. این حالت که با نام Zero Voltage Switching یا ZVS شناخته می‌شود، باعث کاهش چشمگیر تلفات ناشی از شارژ و تخلیه خازن‌های داخلی MOSFETها شده و امکان کار در فرکانس‌های بالاتر را فراهم می‌کند.

اصول عملکرد مبدل LLC

عملکرد مبدل LLC بر اساس تغییر فرکانس کلیدزنی نسبت به فرکانس تشدید مدار انجام می‌شود. در این ساختار، برخلاف مبدل‌های معمولی که کنترل خروجی عمدتاً با تغییر نسبت وظیفه PWM انجام می‌شود، کنترل ولتاژ خروجی از طریق تغییر فرکانس سوئیچینگ صورت می‌گیرد.

فرکانس تشدید مدار توسط مقادیر سلف‌ها و خازن تشدید تعیین می‌شود. هنگامی که فرکانس کلیدزنی نزدیک به فرکانس تشدید قرار می‌گیرد، انتقال توان با بیشترین بازده انجام می‌شود. با تغییر فرکانس کاری، امپدانس مدار تشدید تغییر کرده و در نتیجه مقدار توان منتقل‌شده به خروجی کنترل می‌شود.

یکی از ویژگی‌های مهم مبدل LLC این است که می‌تواند در محدوده وسیعی از تغییرات ولتاژ ورودی و بار، عملکرد پایدار داشته باشد. این ویژگی باعث شده است که این نوع مبدل در کاربردهایی مانند منابع تغذیه سرورها، سیستم‌های مخابراتی، خودروهای الکتریکی و تجهیزات صنعتی مورد توجه قرار گیرد.

سیستم کنترل ولتاژ خروجی

در این شبیه‌سازی، ولتاژ خروجی مبدل توسط یک کنترل‌کننده PI تنظیم می‌شود. کنترل‌کننده PI یکی از رایج‌ترین روش‌های کنترل در سیستم‌های قدرت است که با استفاده از دو بخش تناسبی و انتگرالی، خطای بین مقدار مرجع و مقدار واقعی خروجی را کاهش می‌دهد.

مقدار مرجع ولتاژ خروجی با نام Vref مشخص می‌شود. کنترل‌کننده PI مقدار اختلاف میان ولتاژ خروجی اندازه‌گیری‌شده و ولتاژ مطلوب را محاسبه کرده و بر اساس این خطا، فرکانس کلیدزنی مبدل را تغییر می‌دهد. خروجی کنترل‌کننده، فرکانس سوئیچینگ Fs است که باعث می‌شود ولتاژ خروجی در مقدار تنظیم‌شده ثابت باقی بماند.

با تغییر ضرایب کنترل‌کننده PI می‌توان رفتار دینامیکی سیستم را تغییر داد. افزایش بهره تناسبی باعث واکنش سریع‌تر سیستم به تغییرات ولتاژ می‌شود، در حالی که افزایش بهره انتگرالی موجب کاهش خطای ماندگار خواهد شد. با این حال، انتخاب نامناسب ضرایب ممکن است باعث افزایش نوسانات خروجی یا کاهش پایداری سیستم شود.

بررسی شبیه‌سازی در Matlab

در این شبیه‌سازی، عملکرد مبدل LLC تنظیم‌شده در شرایط تغییر ناگهانی ولتاژ ورودی بررسی می‌شود. در ابتدای آزمایش، ولتاژ ورودی برابر 340 ولت در نظر گرفته شده است و سپس یک تغییر پله‌ای تا مقدار 390 ولت اعمال می‌شود. هدف از این آزمایش، بررسی توانایی سیستم کنترل در حفظ ولتاژ خروجی در برابر تغییرات ورودی است.

پس از اجرای شبیه‌سازی، نمودارهای موجود در Scope1 رفتار ولتاژ خروجی مبدل را نمایش می‌دهند. با ایجاد تغییر در ولتاژ ورودی، کنترل‌کننده PI تلاش می‌کند خطای ایجادشده را تشخیص داده و با تغییر فرکانس کلیدزنی، شرایط جدیدی برای انتقال توان ایجاد کند. در نتیجه، پس از یک زمان گذرا، ولتاژ خروجی دوباره به مقدار مرجع بازمی‌گردد.

این بررسی نشان می‌دهد که کنترل فرکانسی در مبدل LLC می‌تواند در برابر تغییرات ورودی عملکرد مناسبی داشته باشد. سرعت پاسخ و میزان نوسانات خروجی به پارامترهای کنترل‌کننده PI، مشخصات مدار تشدید و شرایط کاری مبدل وابسته است.

تحلیل کلیدزنی نرم در مبدل LLC

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، بررسی شرایط کلیدزنی نرم MOSFETها است. در Scope2، شکل موج‌های ولتاژ اعمال‌شده به مدار تشدید و جریان عبوری از آن مشاهده می‌شوند. در یک مبدل LLC که به‌درستی طراحی شده باشد، جریان مدار تشدید نسبت به ولتاژ دارای اختلاف فاز مناسب است.

در این حالت، جریان قبل از روشن شدن MOSFET مسیر مناسبی ایجاد می‌کند تا شارژ موجود در خازن خروجی داخلی کلید تخلیه شود. در نتیجه، هنگامی که MOSFET روشن می‌شود، ولتاژ دو سر آن تقریباً صفر است. این فرآیند همان کلیدزنی با ولتاژ صفر یا ZVS است که نقش مهمی در کاهش تلفات انرژی دارد.

وجود اختلاف فاز بین جریان و ولتاژ در مدار تشدید، یکی از ویژگی‌های اصلی مبدل‌های LLC است. این ویژگی باعث می‌شود که جریان مورد نیاز برای ایجاد شرایط کلیدزنی نرم فراهم شود و کلیدهای قدرت بتوانند با استرس حرارتی و الکتریکی کمتر کار کنند.

اهمیت شبیه‌سازی مبدل LLC در Matlab

استفاده از Matlab و محیط Simulink برای تحلیل مبدل‌های الکترونیک قدرت، امکان بررسی دقیق رفتار مدار قبل از ساخت نمونه آزمایشگاهی را فراهم می‌کند. در مورد مبدل‌های LLC، به دلیل وجود روابط پیچیده بین فرکانس، امپدانس تشدید، جریان و ولتاژ، شبیه‌سازی نقش بسیار مهمی در طراحی و بهینه‌سازی سیستم دارد.

با استفاده از این مدل می‌توان پارامترهای مختلف مانند مقادیر عناصر تشدید، ضرایب کنترل‌کننده PI، محدوده فرکانس کاری و تغییرات بار را بررسی کرد. همچنین امکان مشاهده شکل موج‌های جریان و ولتاژ در نقاط مختلف مدار، تحلیل شرایط کلیدزنی و ارزیابی راندمان سیستم قبل از پیاده‌سازی عملی وجود دارد.

نتیجه‌گیری

مبدل تشدیدی LLC یکی از ساختارهای پیشرفته در طراحی مبدل‌های DC/DC با راندمان بالا است که به دلیل قابلیت کلیدزنی نرم و کاهش تلفات، کاربرد گسترده‌ای در سیستم‌های توان مدرن دارد. در این شبیه‌سازی، عملکرد یک مبدل LLC تنظیم‌شده با استفاده از کنترل‌کننده PI بررسی شد و توانایی سیستم در تثبیت ولتاژ خروجی هنگام تغییر ولتاژ ورودی مورد ارزیابی قرار گرفت.

نتایج شبیه‌سازی نشان می‌دهد که کنترل فرکانسی مبتنی بر PI می‌تواند ولتاژ خروجی را در مقدار مطلوب نگه دارد و شرایط لازم برای عملکرد کلیدزنی نرم MOSFETها را فراهم کند. بررسی شکل موج‌های جریان و ولتاژ مدار تشدید نیز نشان‌دهنده وجود اختلاف فاز مناسب برای دستیابی به ZVS است. این شبیه‌سازی می‌تواند به عنوان یک ابزار آموزشی و مهندسی برای تحلیل، طراحی و بهینه‌سازی مبدل‌های LLC در کاربردهای صنعتی مورد استفاده قرار گیرد.
