چکیده

در این شبیه‌سازی، یک رگولاتور ولتاژ خطی مبتنی بر فیدبک با استفاده از اجزای گسسته شامل دیود زنر، تقویت‌کننده عملیاتی و ترانزیستور BJT مورد بررسی قرار گرفته است. هدف اصلی این مدار، تثبیت ولتاژ خروجی در مقدار 10 ولت علی‌رغم تغییرات موجود در ولتاژ ورودی است. در این ساختار، از یک منبع تغذیه متغیر شامل مؤلفه DC به مقدار 20 ولت و یک ریپل سینوسی 1 ولتی استفاده شده است. نتایج شبیه‌سازی نشان می‌دهد که سیستم قادر است با استفاده از فیدبک منفی و تقویت حلقه باز بالا در آپ‌امپ، ولتاژ خروجی را در مقدار ثابت 10 ولت حفظ کند. این شبیه‌سازی برای تحلیل پایداری، انتخاب صحیح قطعات و بررسی رفتار دینامیکی رگولاتور در محیط Matlab/Simulink بسیار کاربردی است.

مقدمه

رگولاتورهای ولتاژ یکی از مهم‌ترین اجزای سیستم‌های الکترونیکی قدرت و مدارهای آنالوگ هستند که وظیفه اصلی آن‌ها تأمین ولتاژ پایدار برای بارهای حساس می‌باشد. تغییرات ولتاژ ورودی، تغییرات بار و نویزهای محیطی از جمله عواملی هستند که می‌توانند عملکرد مدارهای الکترونیکی را مختل کنند. به همین دلیل، استفاده از ساختارهای فیدبک‌دار برای تثبیت ولتاژ خروجی امری ضروری است.

در این شبیه‌سازی، یک رگولاتور ولتاژ خطی مبتنی بر دیود زنر و تقویت‌کننده عملیاتی طراحی شده است که به کمک یک ترانزیستور NPN قادر است جریان بیشتری را نسبت به توان محدود آپ‌امپ تأمین کند. این موضوع باعث افزایش راندمان جریان‌دهی مدار بدون کاهش دقت تنظیم ولتاژ می‌شود.

ساختار مدار و اصول عملکرد

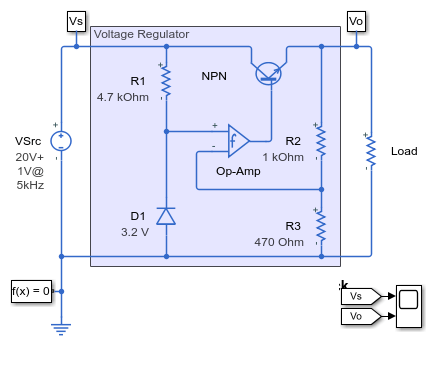

مدار مورد بررسی شامل سه بخش اصلی است: مرجع ولتاژ، تقویت‌کننده خطا و طبقه قدرت. در بخش مرجع، از دیود زنر D1 استفاده شده است که ولتاژ ثابتی برابر 3.2 ولت تولید می‌کند. این ولتاژ به ورودی غیرمعکوس‌کننده آپ‌امپ اعمال می‌شود.

در حالت ایده‌آل، به دلیل بهره بسیار زیاد تقویت‌کننده عملیاتی، اختلاف ولتاژ بین ورودی‌های آن تقریباً صفر در نظر گرفته می‌شود. بنابراین ولتاژ ورودی معکوس‌کننده نیز برابر 3.2 ولت خواهد شد. این ویژگی که به آن Virtual Short گفته می‌شود، اساس عملکرد بسیاری از مدارهای فیدبک آنالوگ است.

شبکه مقاومتی شامل دو مقاومت 1000 اهم و 470 اهم نقش تقسیم ولتاژ فیدبک را ایفا می‌کند. رابطه ولتاژ خروجی به صورت زیر تعریف می‌شود:

V_out = V_ref × (R₁ + R₂) / R₂

با جایگذاری مقادیر عددی داریم:

V_out = 3.2 × (1000 + 470) / 470 ≈ 10V

این رابطه نشان می‌دهد که خروجی مدار تنها به ولتاژ مرجع و نسبت مقاومت‌ها وابسته است و نسبت به تغییرات ورودی تا حد زیادی مقاوم است.

نقش ترانزیستور NPN در تقویت جریان

یکی از محدودیت‌های تقویت‌کننده‌های عملیاتی توان خروجی محدود آن‌هاست. در این شبیه‌سازی، از یک ترانزیستور NPN به عنوان عنصر عبور سری (Pass Element) استفاده شده است. این ترانزیستور جریان مورد نیاز بار را تأمین می‌کند، در حالی که آپ‌امپ تنها وظیفه کنترل بیس آن را بر عهده دارد.

در این ساختار، ترانزیستور در ناحیه فعال کار کرده و مانند یک منبع جریان کنترل‌شده رفتار می‌کند. این موضوع باعث می‌شود افت توان اصلی روی ترانزیستور رخ دهد و آپ‌امپ در شرایط ایمن‌تری کار کند.

تحلیل سیگنال ورودی و رفتار دینامیکی

منبع ورودی در این شبیه‌سازی شامل یک ولتاژ DC برابر 20 ولت به همراه یک مؤلفه سینوسی 1 ولتی است. این ترکیب برای بررسی توانایی رگولاتور در حذف ریپل و نویز طراحی شده است. به عبارت دیگر:

V_in(t) = 20 + sin(ωt)

هدف اصلی این است که بررسی شود آیا مدار قادر است تغییرات ورودی را سرکوب کرده و خروجی ثابت 10 ولت تولید کند یا خیر.

مفهوم فیدبک منفی در مدار

فیدبک منفی یکی از مهم‌ترین اصول در سیستم‌های کنترلی و الکترونیکی است. در این مدار، بخشی از ولتاژ خروجی به ورودی معکوس‌کننده بازگردانده می‌شود. اگر خروجی افزایش یابد، ولتاژ فیدبک نیز افزایش یافته و آپ‌امپ را وادار می‌کند تا خروجی را کاهش دهد. این فرآیند باعث ایجاد یک حلقه پایدار می‌شود.

این مکانیزم را می‌توان به صورت یک سیستم کنترل خطی در نظر گرفت که هدف آن کاهش خطای بین مقدار مرجع و مقدار واقعی خروجی است.

نتایج شبیه‌سازی در Matlab/Simulink

نتایج حاصل از شبیه‌سازی در محیط Matlab/Simulink نشان می‌دهد که ولتاژ خروجی به سرعت به مقدار پایدار 10 ولت می‌رسد و علی‌رغم وجود نوسانات در ورودی، تغییر محسوسی در خروجی مشاهده نمی‌شود. این موضوع بیانگر عملکرد مناسب حلقه فیدبک و طراحی صحیح شبکه مقاومتی است.

نمودار خروجی نشان می‌دهد که ریپل ورودی تقریباً به طور کامل حذف شده و سیستم دارای پاسخ گذرای کوتاه و بدون نوسان شدید است. این ویژگی برای کاربردهای حساس مانند تغذیه مدارهای دیجیتال و آنالوگ بسیار حیاتی است.

بحث و تحلیل عملکرد

از دیدگاه طراحی سیستم‌های الکترونیکی، این شبیه‌سازی نشان می‌دهد که ترکیب دیود زنر، آپ‌امپ و ترانزیستور NPN می‌تواند یک رگولاتور خطی ساده اما بسیار پایدار ایجاد کند. مهم‌ترین مزیت این ساختار، سادگی در طراحی و دقت بالای ولتاژ خروجی است.

با این حال، باید توجه داشت که رگولاتورهای خطی دارای بازده پایین‌تری نسبت به رگولاتورهای سوئیچینگ هستند، زیرا اختلاف ولتاژ ورودی و خروجی به صورت توان تلف می‌شود. در این شبیه‌سازی نیز بخشی از توان در ترانزیستور NPN به صورت حرارت تلف می‌شود.

کاربردهای عملی

این نوع رگولاتور در کاربردهایی که نیاز به نویز پایین و پایداری بالا دارند بسیار مناسب است. برخی از کاربردهای مهم عبارتند از:

• تغذیه مدارهای آنالوگ حساس
• سیستم‌های اندازه‌گیری دقیق
• مدارهای مرجع ولتاژ
• مدارهای آموزشی در حوزه الکترونیک قدرت

جمع‌بندی

در این شبیه‌سازی، یک رگولاتور ولتاژ خطی با فیدبک مبتنی بر دیود زنر، تقویت‌کننده عملیاتی و ترانزیستور NPN مورد بررسی قرار گرفت. نتایج نشان داد که مدار قادر است ولتاژ خروجی را در مقدار ثابت 10 ولت نگه دارد، حتی در شرایطی که ولتاژ ورودی دارای نوسان است. استفاده از فیدبک منفی نقش کلیدی در پایداری سیستم ایفا کرده و ترانزیستور NPN امکان تأمین جریان بارهای بزرگ‌تر را فراهم کرده است.

این شبیه‌سازی نشان می‌دهد که طراحی صحیح شبکه فیدبک و انتخاب مناسب قطعات می‌تواند منجر به ساخت یک رگولاتور ساده اما بسیار کارآمد شود که در محیط Matlab/Simulink به خوبی قابل تحلیل و بررسی است.
