رگولاتورهای ولتاژ خطی یکی از مهمترین و پرکاربردترین مدارهای الکترونیک قدرت و الکترونیک صنعتی محسوب میشوند که وظیفه اصلی آنها تثبیت ولتاژ خروجی در برابر تغییرات بار و نوسانات ولتاژ ورودی است. این مدارها به دلیل سادگی طراحی، هزینه پایین و قابلیت اطمینان مناسب، در بسیاری از تجهیزات الکترونیکی، سامانههای کنترلی، تجهیزات اندازهگیری و منابع تغذیه مورد استفاده قرار میگیرند. با این حال، عملکرد واقعی یک رگولاتور ولتاژ تنها به پارامترهای الکتریکی محدود نمیشود و عوامل حرارتی نیز تأثیر قابل توجهی بر رفتار آن دارند.
در این شبیهسازی، یک رگولاتور ولتاژ خطی کمهزینه مورد بررسی قرار میگیرد که عملکرد آن علاوه بر جریان بار، به دمای قطعات نیز وابسته است. این وابستگی حرارتی باعث میشود که ولتاژ خروجی، پایداری ترانزیستور و میزان اتلاف توان تحت تأثیر شرایط کاری مختلف قرار گیرد. استفاده از مدلهای ترکیبی الکتریکی و حرارتی در محیط Matlab و Simscape امکان تحلیل دقیقتر رفتار مدار را فراهم کرده و به مهندسان کمک میکند تا بهترین ترکیب از قطعات الکترونیکی و سامانههای دفع حرارت را انتخاب نمایند.
ساختار رگولاتور ولتاژ خطی

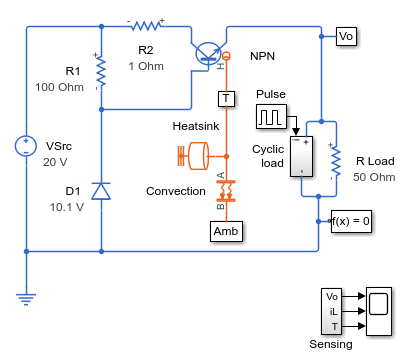

مدار مورد بررسی از یک ترانزیستور NPN، یک دیود زنر و تعدادی مقاومت تشکیل شده است. هدف اصلی این مدار، تثبیت ولتاژ خروجی در مقدار مشخصی در حدود 10 ولت است. دیود زنر به عنوان مرجع ولتاژ عمل کرده و ترانزیستور وظیفه تأمین جریان بار را بر عهده دارد.
در این ساختار، مقاومت R1 نقش بسیار مهمی ایفا میکند. این مقاومت جریان لازم برای بایاس دیود زنر را تأمین میکند تا ولتاژ پایه ترانزیستور در نزدیکی ولتاژ نامی زنر باقی بماند. از آنجا که ولتاژ خروجی تقریباً برابر با ولتاژ پایه منهای ولتاژ بیس-امیتر ترانزیستور است، میتوان انتظار داشت که ولتاژ خروجی نزدیک به مقدار طراحی شده باقی بماند.
مقاومت R2 نیز در مسیر مدار قرار گرفته است. اگرچه این مقاومت تأثیر مستقیمی بر تنظیم ولتاژ ندارد، اما نقش حفاظتی مهمی را ایفا میکند. در شرایطی که اتصال کوتاه موقتی در خروجی رخ دهد، این مقاومت میتواند جریان عبوری را محدود کرده و از آسیب دیدن ترانزیستور جلوگیری نماید.
نقش دیود زنر در تنظیم ولتاژ
دیود زنر یکی از اجزای کلیدی در طراحی رگولاتورهای ولتاژ خطی است. این قطعه در ناحیه شکست معکوس کار میکند و قادر است ولتاژی تقریباً ثابت را در دو سر خود حفظ نماید. در مدار حاضر، ولتاژ زنر به عنوان ولتاژ مرجع برای پایه ترانزیستور استفاده میشود.
هرگاه ولتاژ ورودی یا شرایط بار تغییر کند، دیود زنر تلاش میکند مقدار ولتاژ مرجع را ثابت نگه دارد. این ویژگی باعث میشود که تغییرات ولتاژ خروجی نسبت به تغییرات ولتاژ ورودی کاهش یافته و پایداری مدار افزایش یابد.
با این وجود، دیود زنر نیز تحت تأثیر دما قرار دارد. تغییرات دمایی میتوانند مقدار ولتاژ شکست زنر را اندکی تغییر دهند که این موضوع در کاربردهای دقیق باید مورد توجه قرار گیرد.
تأثیر ترانزیستور بر عملکرد رگولاتور
ترانزیستور NPN عنصر اصلی کنترل جریان در این مدار است. این قطعه مانند یک تقویتکننده جریان عمل کرده و امکان تأمین جریانهای بالاتر برای بار را فراهم میکند. ولتاژ خروجی مدار به میزان زیادی به مشخصات ترانزیستور وابسته است.
یکی از مهمترین پارامترهای ترانزیستور، ولتاژ بیس-امیتر (VBE) است. این ولتاژ معمولاً در محدوده چند دهم ولت قرار دارد اما مقدار دقیق آن به جریان عبوری و دمای اتصال نیمههادی بستگی دارد. در نتیجه، هرگونه تغییر در دما یا بار میتواند باعث تغییر جزئی در ولتاژ خروجی شود.
افزایش جریان بار موجب افزایش جریان کلکتور و در نتیجه افزایش توان تلفاتی ترانزیستور میشود. این افزایش توان باعث بالا رفتن دمای اتصال شده و رفتار الکتریکی ترانزیستور را تحت تأثیر قرار میدهد.
مدلسازی اثرات حرارتی
یکی از مهمترین ویژگیهای این شبیهسازی، در نظر گرفتن همزمان رفتار الکتریکی و حرارتی مدار است. در بسیاری از تحلیلهای سنتی، تنها پارامترهای الکتریکی مورد توجه قرار میگیرند، در حالی که در کاربردهای واقعی، افزایش دما میتواند موجب تغییر عملکرد قطعات و حتی خرابی آنها شود.
توان تلفاتی ترانزیستور به صورت حاصلضرب ولتاژ دو سر آن در جریان عبوری محاسبه میشود. این توان به گرما تبدیل شده و باعث افزایش دمای اتصال ترانزیستور میشود. اگر این گرما به درستی دفع نشود، دمای قطعه از محدوده مجاز فراتر رفته و احتمال آسیب دائمی افزایش مییابد.
در مدل Simscape، انتقال حرارت بین اتصال ترانزیستور، بدنه ترانزیستور و هیتسینک به صورت دقیق مدلسازی میشود. این قابلیت امکان مشاهده تغییرات دمایی در طول زمان و بررسی عملکرد سامانه خنککننده را فراهم میکند.
اهمیت هیتسینک در مدار
هیتسینک یا خنککننده حرارتی یکی از اجزای مهم در مدارهای توان است. وظیفه اصلی هیتسینک انتقال حرارت تولید شده توسط ترانزیستور به محیط اطراف است. هرچه مقاومت حرارتی هیتسینک کمتر باشد، گرما سریعتر دفع شده و دمای قطعه پایینتر باقی میماند.
در این شبیهسازی، دمای بدنه ترانزیستور و دمای هیتسینک به طور همزمان بررسی میشوند. نتایج حاصل از این تحلیل به مهندس طراح کمک میکند تا ابعاد مناسب هیتسینک را تعیین کرده و از عملکرد ایمن مدار اطمینان حاصل نماید.
انتخاب هیتسینک نامناسب میتواند باعث افزایش دمای اتصال، کاهش عمر قطعات و حتی از کار افتادن کامل سیستم شود. بنابراین تحلیل حرارتی بخش مهمی از فرآیند طراحی محسوب میشود.
نتایج شبیهسازی در Matlab و Simscape
نتایج حاصل از شبیهسازی نشان میدهد که رگولاتور ولتاژ قادر است ولتاژ خروجی را در نزدیکی مقدار هدف یعنی 10 ولت حفظ نماید. این موضوع بیانگر عملکرد صحیح دیود زنر و ترانزیستور در فرآیند تنظیم ولتاژ است.

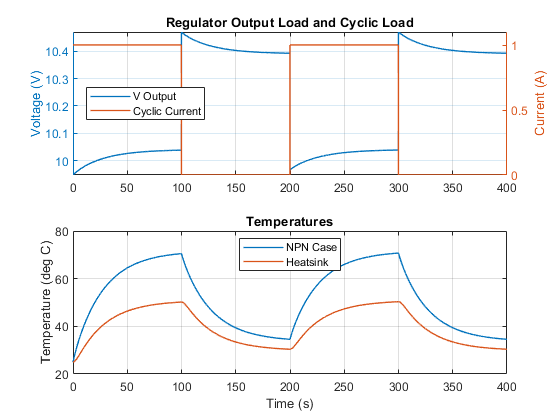

همچنین نمودارهای ثبت شده در Simscape Logging تغییرات دمای بدنه ترانزیستور و هیتسینک را در طول زمان نمایش میدهند. با روشن و خاموش شدن بار سیکلی، جریان عبوری از ترانزیستور تغییر کرده و در نتیجه میزان توان تلفاتی و دمای قطعه نیز دچار نوسان میشود.
هنگامی که بار فعال میشود، جریان بیشتری از ترانزیستور عبور کرده و توان تلفاتی افزایش مییابد. این موضوع باعث بالا رفتن تدریجی دمای اتصال و بدنه ترانزیستور میشود. پس از خاموش شدن بار، توان تلفاتی کاهش یافته و دما به تدریج افت میکند.
این رفتار نشان میدهد که سیستم حرارتی دارای اینرسی حرارتی است؛ به عبارت دیگر دما نمیتواند به سرعت جریان تغییر کند و همواره با تأخیر نسبت به تغییرات بار واکنش نشان میدهد.
تحلیل مزایا و محدودیتهای رگولاتور خطی
مزایا
- سادگی طراحی و پیادهسازی مدار
- هزینه پایین ساخت
- نویز خروجی کم
- پایداری مناسب در بسیاری از کاربردها
- قابلیت تحلیل و مدلسازی آسان
- مناسب برای منابع تغذیه حساس به نویز
محدودیتها
- بازده پایین در اختلاف ولتاژهای زیاد
- تولید گرمای قابل توجه در ترانزیستور
- نیاز به هیتسینک در توانهای بالا
- وابستگی مشخصات به دما
- دقت محدود در مقایسه با رگولاتورهای دارای فیدبک
اهمیت مدلسازی همزمان الکتریکی و حرارتی
یکی از مهمترین دستاوردهای این شبیهسازی، درک ارتباط میان پارامترهای الکتریکی و حرارتی است. تغییرات دما میتوانند بر ولتاژ بیس-امیتر، جریانهای داخلی ترانزیستور و در نهایت ولتاژ خروجی تأثیر بگذارند. از سوی دیگر، انتخاب قطعات الکتریکی نیز میزان توان تلفاتی و تولید حرارت را تعیین میکند.
بنابراین طراحی بهینه تنها زمانی امکانپذیر است که هر دو حوزه الکتریکی و حرارتی به صورت همزمان مورد بررسی قرار گیرند. محیط Matlab و Simscape ابزارهای قدرتمندی برای انجام چنین تحلیلهایی فراهم میکنند و امکان ارزیابی عملکرد مدار پیش از ساخت فیزیکی را در اختیار مهندسان قرار میدهند.
نتیجهگیری
در این شبیهسازی، عملکرد یک رگولاتور ولتاژ خطی مجهز به مدل حرارتی مورد بررسی قرار گرفت. مدار از یک دیود زنر، ترانزیستور NPN و مقاومتهای کمکی تشکیل شده و قادر است ولتاژ خروجی را در حدود 10 ولت تثبیت نماید. تحلیل نتایج نشان داد که علاوه بر پارامترهای الکتریکی، عوامل حرارتی نیز نقش تعیینکنندهای در عملکرد مدار دارند.
مدلسازی همزمان رفتار الکتریکی و حرارتی امکان بررسی دقیق توان تلفاتی، دمای اتصال ترانزیستور و عملکرد هیتسینک را فراهم میکند. این موضوع به انتخاب صحیح قطعات، افزایش قابلیت اطمینان و جلوگیری از خرابیهای ناشی از گرمای بیش از حد کمک مینماید. در نهایت، استفاده از ابزارهای شبیهسازی Matlab و Simscape روشی مؤثر برای طراحی، تحلیل و بهینهسازی رگولاتورهای ولتاژ خطی و سامانههای الکترونیک قدرت به شمار میرود.
