چکیده

در این شبیه‌سازی، رفتار یک مبدل کاهنده (Buck Converter) در شرایط بروز خطا در کلید قدرت MOSFET مورد بررسی قرار گرفته است. هدف اصلی، تحلیل عملکرد مدارهای حفاظتی از جمله مدار Crowbar و فیوز حفاظتی در شرایط خطای شدید نیمه‌هادی قدرت است. در این مدل، پس از وقوع خطا در MOSFET، مدار Crowbar فعال شده و با ایجاد مسیر اتصال کوتاه کنترل‌شده، ولتاژ خروجی را محدود می‌نماید و در نهایت موجب عبور جریان بیش از حد از فیوز و قطع مدار می‌شود. این فرآیند در محیط شبیه‌سازی MATLAB/Simulink و Simscape مورد تحلیل قرار گرفته و نتایج ولتاژ و جریان ورودی و بار بررسی شده‌اند.

مقدمه

مبدل‌های DC-DC از جمله مبدل Buck از پرکاربردترین ساختارهای الکترونیک قدرت در سیستم‌های تغذیه مدرن هستند. در این مبدل‌ها، کلیدهای قدرت مانند MOSFET نقش کلیدی در کنترل انرژی دارند. با وجود راندمان بالا و سرعت سوئیچینگ مناسب، این عناصر نیمه‌هادی در معرض خطاهای مختلفی مانند اتصال کوتاه، شکست حرارتی و خرابی گیت قرار دارند.

وقوع خطا در MOSFET می‌تواند باعث افزایش ناگهانی جریان، افزایش ولتاژ خروجی یا حتی آسیب جدی به بار و سایر اجزای مدار شود. بنابراین استفاده از سیستم‌های حفاظتی نظیر مدار Crowbar و فیوز حفاظتی ضروری است. در این شبیه‌سازی، عملکرد این سیستم‌های حفاظتی در یک سناریوی واقعی مورد بررسی قرار گرفته است.

معرفی مبدل Buck

مبدل Buck یک مبدل کاهنده DC-DC است که وظیفه آن کاهش ولتاژ ورودی به سطح پایین‌تر در خروجی است. این مبدل معمولاً شامل اجزای زیر است:

• MOSFET به عنوان کلید اصلی
• دیود هرزگرد
• سلف (Inductor)
• خازن خروجی
• بار مقاومتی

کنترل PWM در MOSFET باعث تنظیم انرژی انتقالی به بار می‌شود. در شرایط عادی، سیستم دارای عملکرد پایدار و ولتاژ خروجی کنترل‌شده است، اما در شرایط خطا، رفتار سیستم به شدت تغییر می‌کند.

مدل‌سازی خطای MOSFET

در این شبیه‌سازی، خطای MOSFET به صورت یک اتصال کوتاه یا عدم قطع شدن صحیح کلید مدل‌سازی شده است. این حالت می‌تواند ناشی از شکست گیت اکسید، افزایش دما یا خرابی داخلی نیمه‌هادی باشد.

زمانی که MOSFET دچار خطا می‌شود، مسیر جریان به صورت غیرقابل کنترل فعال باقی می‌ماند و انرژی ورودی به سمت خروجی بدون محدودیت جریان می‌یابد. این وضعیت می‌تواند منجر به افزایش شدید ولتاژ و جریان در بار شود.

مدار حفاظتی Crowbar

مدار Crowbar یکی از مهم‌ترین مدارهای حفاظتی در سیستم‌های قدرت است. این مدار معمولاً از یک تریستور (SCR) یا کلید سریع تشکیل شده است که در صورت تشخیص ولتاژ غیرعادی، یک مسیر اتصال کوتاه کنترل‌شده بین خروجی و زمین ایجاد می‌کند.

هدف اصلی مدار Crowbar در این شبیه‌سازی عبارت است از:

• کاهش سریع ولتاژ خروجی
• محافظت از بار حساس
• ایجاد شرایط لازم برای سوختن فیوز حفاظتی

با فعال شدن Crowbar، جریان زیادی از منبع کشیده شده و فیوز در مسیر ورودی به مدار وارد عمل شده و مدار را قطع می‌کند.

عملکرد فیوز حفاظتی

فیوز یک عنصر حفاظتی ساده اما بسیار مهم است که در برابر جریان بیش از حد واکنش نشان می‌دهد. در این شبیه‌سازی، پس از فعال شدن Crowbar، جریان ورودی به شدت افزایش یافته و فیوز پس از عبور از حد نامی خود می‌سوزد و مدار را به طور کامل قطع می‌کند.

این فرآیند نشان‌دهنده یک زنجیره حفاظتی کامل شامل تشخیص خطا، محدودسازی ولتاژ و قطع فیزیکی مدار است.

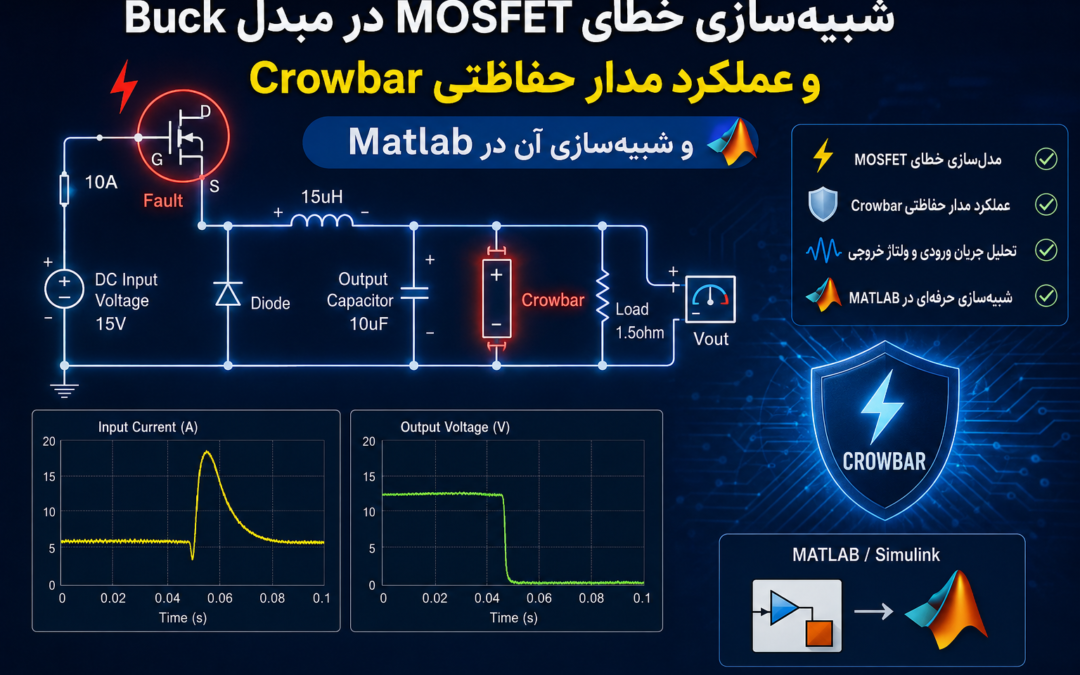

نتایج شبیه‌سازی در MATLAB/Simulink

نتایج به دست آمده از محیط Simscape نشان می‌دهد که در لحظه وقوع خطا در MOSFET، جریان ورودی به سرعت افزایش می‌یابد. همزمان، ولتاژ روی بار نیز دچار نوسان شدید شده و از مقدار نامی خارج می‌شود.

پس از فعال شدن مدار Crowbar، ولتاژ خروجی به سرعت کاهش یافته و تقریباً به صفر نزدیک می‌شود. در این حالت جریان بسیار بالایی از مسیر Crowbar عبور کرده و فیوز وارد عمل می‌شود.

نکته مهم در این شبیه‌سازی این است که زمان واکنش مدار حفاظتی نقش تعیین‌کننده‌ای در جلوگیری از آسیب به بار دارد. هرچه زمان پاسخ سریع‌تر باشد، احتمال آسیب کاهش می‌یابد.

تحلیل فنی رفتار سیستم

از دیدگاه تحلیل سیستم‌های قدرت، این رفتار نشان‌دهنده یک سیستم حفاظتی چندلایه است. لایه اول، MOSFET به عنوان عنصر کنترلی است که در صورت خرابی، عملکرد خود را از دست می‌دهد. لایه دوم، مدار Crowbar است که نقش محدودکننده اضطراری را ایفا می‌کند. لایه سوم نیز فیوز است که به عنوان آخرین خط دفاعی عمل می‌کند.

این ساختار باعث افزایش قابلیت اطمینان سیستم‌های الکترونیک قدرت می‌شود و از آسیب‌های گسترده جلوگیری می‌کند.

اهمیت شبیه‌سازی در طراحی سیستم‌های قدرت

استفاده از ابزارهایی مانند MATLAB/Simulink در طراحی و تحلیل سیستم‌های قدرت، امکان بررسی رفتار سیستم در شرایط غیرعادی را فراهم می‌سازد. در این شبیه‌سازی، بدون نیاز به ساخت فیزیکی مدار، می‌توان رفتار خطا و پاسخ حفاظتی را تحلیل کرد.

این موضوع باعث کاهش هزینه طراحی، افزایش ایمنی و بهبود عملکرد سیستم‌های واقعی می‌شود.

جمع‌بندی

در این مقاله که به صورت شبیه‌سازی ارائه شد، عملکرد یک مبدل Buck تحت شرایط خطای MOSFET مورد بررسی قرار گرفت. مشاهده شد که خرابی کلید قدرت می‌تواند منجر به شرایط خطرناک در مدار شود. با این حال، استفاده از مدار Crowbar و فیوز حفاظتی توانست از آسیب گسترده جلوگیری کند.

نتایج نشان می‌دهد که طراحی صحیح سیستم‌های حفاظتی در مبدل‌های قدرت، نقش حیاتی در افزایش قابلیت اطمینان و ایمنی سیستم دارد. همچنین استفاده از شبیه‌سازی در MATLAB ابزار قدرتمندی برای تحلیل این رفتارها قبل از پیاده‌سازی عملی است.
