مبدل‌های DC-DC از مهم‌ترین تجهیزات الکترونیک قدرت به شمار می‌روند که در طیف گسترده‌ای از کاربردهای صنعتی، مخابراتی، خودرویی و منابع تغذیه سوئیچینگ مورد استفاده قرار می‌گیرند. در میان انواع مختلف این مبدل‌ها، مبدل باک سنکرون (Synchronous Buck Converter) به دلیل بازدهی بالا و کاهش تلفات هدایت، جایگاه ویژه‌ای در طراحی سیستم‌های مدرن قدرت دارد. با وجود مزایای فراوان، این ساختار با چالش‌هایی نیز مواجه است که یکی از مهم‌ترین آن‌ها پدیده روشن‌شدن ناخواسته یا Self Turn-On ماسفت سمت پایین (Low-Side MOSFET) است.

در این شبیه‌سازی، مکانیزم روشن‌شدن ناخواسته ماسفت در یک مبدل باک سنکرون مورد بررسی قرار می‌گیرد. همچنین تأثیر پارامترهای مختلف ماسفت از جمله مقاومت گیت، خازن گیت-درین و خازن گیت-سورس بر وقوع این پدیده تحلیل شده و راهکارهای عملی برای جلوگیری از آن ارائه می‌شود. نتایج این شبیه‌سازی می‌تواند برای مهندسان الکترونیک قدرت و طراحان منابع تغذیه سوئیچینگ بسیار ارزشمند باشد.

آشنایی با مبدل باک سنکرون

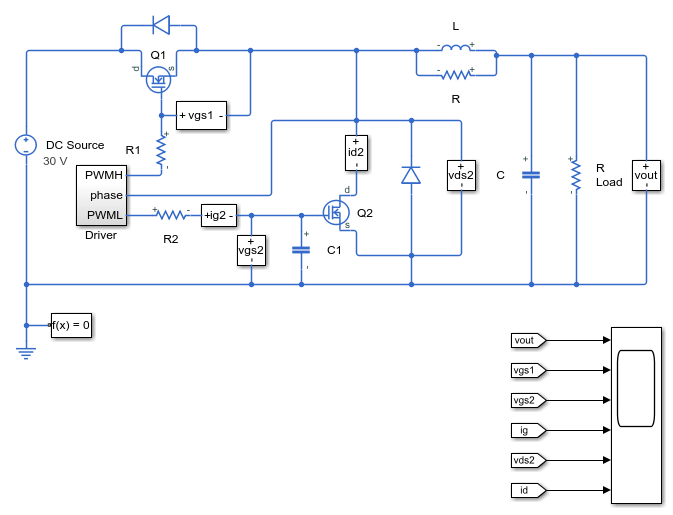

مبدل باک سنکرون نوعی مبدل کاهنده ولتاژ است که به جای استفاده از دیود هرزگرد، از یک ماسفت دوم استفاده می‌کند. این ساختار باعث کاهش افت ولتاژ و افزایش راندمان سیستم می‌شود. در این مبدل دو کلید قدرت وجود دارد:

• ماسفت سمت بالا (Q1) که وظیفه اتصال منبع تغذیه به بار را بر عهده دارد.
• ماسفت سمت پایین (Q2) که نقش مسیر بازگشت جریان را ایفا می‌کند.

در شرایط عادی این دو ماسفت به صورت مکمل عمل می‌کنند تا از اتصال کوتاه مستقیم منبع تغذیه جلوگیری شود. با این حال، رفتار دینامیکی خازن‌های داخلی ماسفت می‌تواند باعث ایجاد مشکلاتی در فرآیند کلیدزنی شود.

مکانیزم روشن‌شدن ناخواسته ماسفت

یکی از پدیده‌های مهم در مبدل‌های سنکرون، روشن‌شدن ناخواسته ماسفت سمت پایین است. این پدیده زمانی رخ می‌دهد که ماسفت Q2 خاموش باشد و در همان لحظه ماسفت Q1 روشن شود. با روشن شدن Q1، ولتاژ درین-سورس Q2 با سرعت زیادی تغییر می‌کند. این تغییر سریع ولتاژ که با عبارت dv/dt شناخته می‌شود، جریان جابجایی را از طریق خازن گیت-درین ماسفت Q2 ایجاد می‌کند.

جریان عبوری از خازن گیت-درین موجب افزایش ولتاژ گیت-سورس ماسفت Q2 می‌شود. اگر این ولتاژ از مقدار آستانه روشن‌شدن ماسفت بیشتر شود، Q2 بدون دریافت فرمان کنترلی روشن خواهد شد. این اتفاق می‌تواند منجر به افزایش تلفات، ایجاد نویز الکترومغناطیسی و حتی آسیب دیدن قطعات قدرت شود.

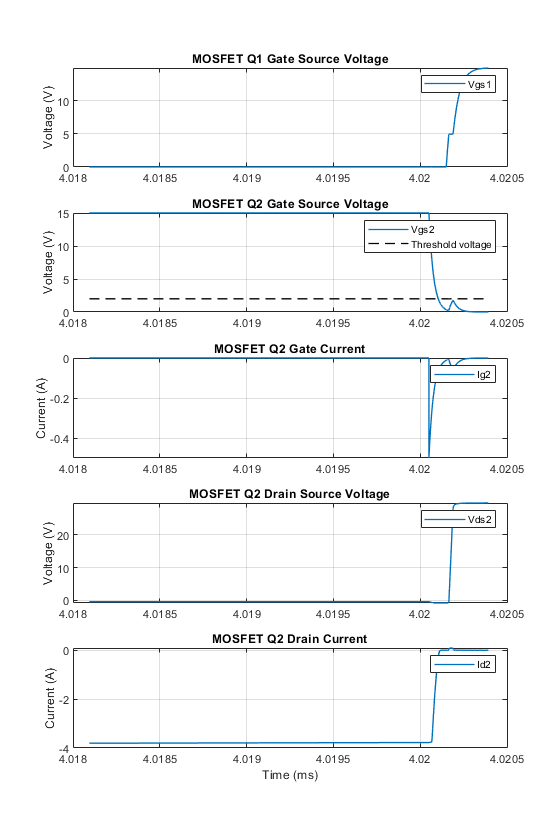

بررسی نتایج شبیه‌سازی ولتاژ خروجی و پدیده Self Turn-On

در این شبیه‌سازی، سیکل کاری مبدل برابر با 50 درصد در نظر گرفته شده است. به منظور نمایش واضح پدیده روشن‌شدن ناخواسته، مقاومت گیت مقدار نسبتاً بزرگی انتخاب شده است. نتایج نشان می‌دهد که در لبه بالارونده ولتاژ گیت-سورس ماسفت Q1، ماسفت Q2 نیز به صورت ناخواسته روشن می‌شود.

مشاهده شکل موج‌های ولتاژ و جریان نشان می‌دهد که عامل اصلی این پدیده، تزریق بار از طریق خازن میلر یا همان خازن گیت-درین است. این مسئله اهمیت انتخاب صحیح پارامترهای ماسفت و طراحی مناسب مدار درایور گیت را آشکار می‌سازد.

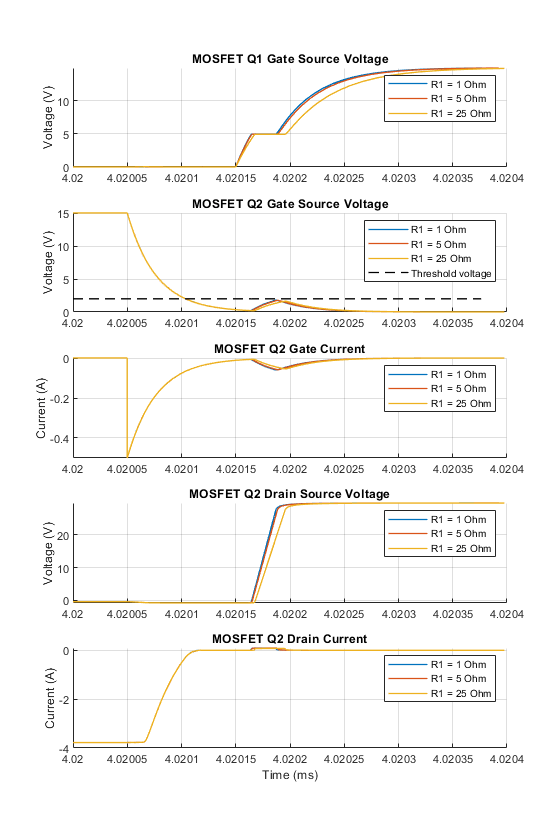

تأثیر مقاومت گیت ماسفت سمت بالا (Q1)

مقاومت گیت یکی از مهم‌ترین پارامترهای تأثیرگذار بر رفتار کلیدزنی ماسفت است. زمانی که مقدار مقاومت گیت ماسفت Q1 افزایش پیدا می‌کند، سرعت روشن شدن این ماسفت کاهش می‌یابد. در نتیجه نرخ تغییرات ولتاژ درین-سورس ماسفت Q2 نیز کمتر خواهد شد.

کاهش نرخ dv/dt باعث می‌شود جریان کمتری از خازن گیت-درین Q2 عبور کند. در نتیجه احتمال افزایش ولتاژ گیت-سورس و روشن‌شدن ناخواسته ماسفت کاهش می‌یابد.

به عبارت دیگر، افزایش مقاومت گیت Q1 باعث کاهش احتمال وقوع پدیده Self Turn-On می‌شود. البته باید توجه داشت که افزایش بیش از حد مقاومت گیت می‌تواند موجب افزایش تلفات سوئیچینگ و کاهش بازدهی سیستم گردد. بنابراین انتخاب مقدار مناسب مقاومت گیت نیازمند ایجاد تعادل میان سرعت کلیدزنی و قابلیت اطمینان سیستم است.

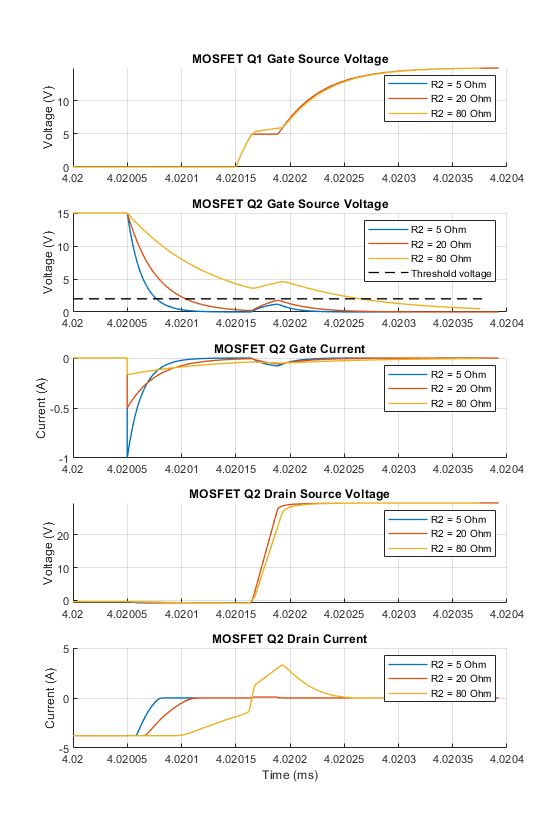

تأثیر مقاومت گیت ماسفت سمت پایین (Q2)

مقاومت گیت ماسفت Q2 نیز نقش مهمی در وقوع این پدیده دارد. با افزایش مقاومت گیت، مقدار ولتاژ پیک ایجاد شده روی گیت افزایش می‌یابد و همچنین مدت زمان تخلیه بار گیت طولانی‌تر می‌شود.

در چنین شرایطی، انرژی ذخیره‌شده در خازن‌های داخلی ماسفت مدت بیشتری باقی می‌ماند و احتمال روشن‌شدن ناخواسته افزایش پیدا می‌کند. بنابراین انتخاب مقدار مناسب مقاومت گیت برای ماسفت سمت پایین از اهمیت ویژه‌ای برخوردار است.

در طراحی‌های حرفه‌ای معمولاً مقدار مقاومت گیت به گونه‌ای انتخاب می‌شود که علاوه بر کنترل نوسانات و جلوگیری از نویز، امکان تخلیه سریع بار گیت نیز فراهم شود.

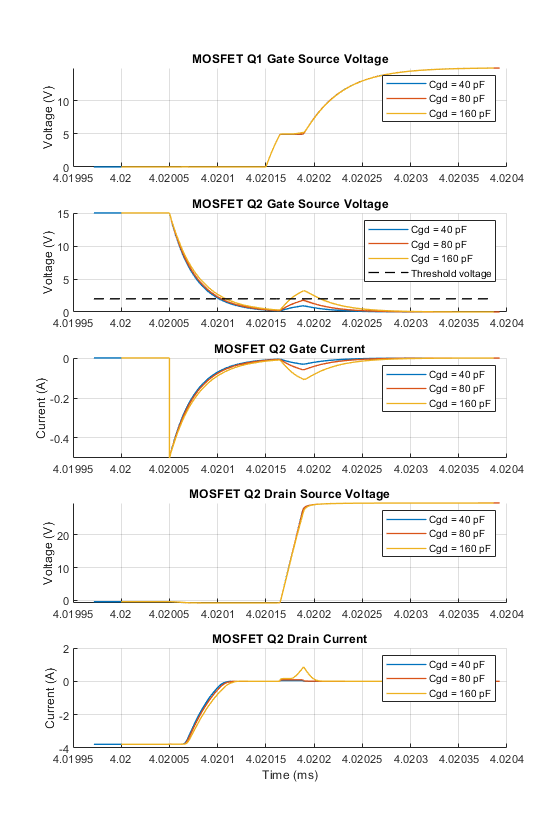

تأثیر خازن گیت-درین (Cgd)

خازن گیت-درین که معمولاً با نام خازن میلر شناخته می‌شود، یکی از مهم‌ترین عوامل ایجاد روشن‌شدن ناخواسته ماسفت است. جریان عبوری از این خازن مستقیماً متناسب با مقدار ظرفیت آن و همچنین نرخ تغییرات ولتاژ است.

هرچه مقدار Cgd بزرگ‌تر باشد، جریان بیشتری به گیت تزریق می‌شود و احتمال عبور ولتاژ گیت از سطح آستانه افزایش می‌یابد. بنابراین استفاده از ماسفت‌هایی با خازن گیت-درین کوچک می‌تواند به طور مؤثری احتمال وقوع این پدیده را کاهش دهد.

در بسیاری از طراحی‌های مدرن، مهندسان هنگام انتخاب ماسفت علاوه بر پارامترهایی مانند مقاومت روشن‌شدگی و جریان نامی، مقدار Cgd را نیز به دقت بررسی می‌کنند.

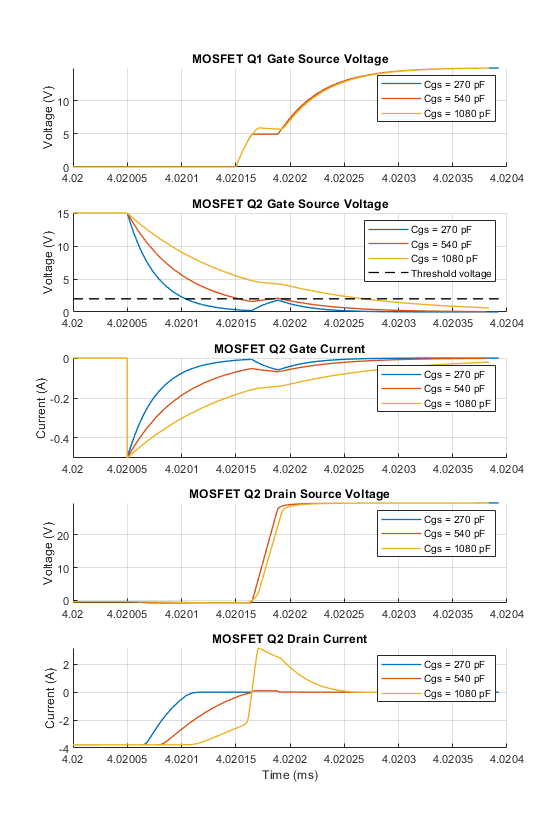

تأثیر خازن گیت-سورس (Cgs)

خازن گیت-سورس نیز نقش مهمی در رفتار گذرای ماسفت دارد. افزایش مقدار Cgs موجب کاهش ولتاژ پیک گیت-سورس می‌شود زیرا بار تزریق‌شده از طریق خازن گیت-درین در یک ظرفیت بزرگ‌تر توزیع می‌شود.

به بیان دیگر، هرچه مقدار Cgs بیشتر باشد، ولتاژ ایجاد شده روی گیت کاهش می‌یابد و احتمال روشن‌شدن ناخواسته کمتر می‌شود. با این حال افزایش بیش از حد Cgs باعث کند شدن فرآیند کلیدزنی و کاهش سرعت سوئیچینگ خواهد شد.

یکی از معیارهای مهم در انتخاب ماسفت نسبت Cgd/Cgs است. هرچه این نسبت کوچک‌تر باشد، مقاومت ماسفت در برابر روشن‌شدن ناخواسته بیشتر خواهد بود.

تحلیل نسبت Cgd/Cgs

بررسی نتایج شبیه‌سازی نشان می‌دهد که ولتاژ گیت-سورس ایجاد شده در اثر تزریق بار تقریباً متناسب با نسبت Cgd به مجموع Cgd و Cgs است. در نتیجه:

• افزایش Cgd احتمال روشن‌شدن ناخواسته را افزایش می‌دهد.
• افزایش Cgs احتمال روشن‌شدن ناخواسته را کاهش می‌دهد.
• کاهش نسبت Cgd/Cgs موجب بهبود عملکرد کلیدزنی می‌شود.
• انتخاب صحیح این نسبت یکی از مهم‌ترین معیارهای طراحی محسوب می‌شود.

در بسیاری از کاربردهای فرکانس بالا، انتخاب ماسفت با نسبت پایین Cgd/Cgs می‌تواند تأثیر قابل توجهی در افزایش پایداری سیستم داشته باشد.

روش‌های جلوگیری از روشن‌شدن ناخواسته ماسفت

بر اساس نتایج شبیه‌سازی، چندین راهکار مؤثر برای جلوگیری از پدیده Self Turn-On وجود دارد:

• استفاده از ماسفت‌هایی با ولتاژ آستانه بالاتر.
• انتخاب ماسفت با خازن گیت-درین کوچک.
• کاهش نسبت Cgd/Cgs.
• استفاده از مقاومت گیت مناسب.
• کنترل نرخ تغییرات ولتاژ dv/dt.
• استفاده از مدارهای درایور گیت پیشرفته.
• افزودن خازن بین گیت و سورس برای افزایش ظرفیت مؤثر Cgs.
• بهینه‌سازی مسیرهای PCB و کاهش اندوکتانس‌های پارازیتی.

افزودن یک خازن خارجی بین گیت و سورس یکی از روش‌های متداول صنعتی برای کاهش احتمال روشن‌شدن ناخواسته است. این خازن باعث کاهش نسبت Cgd/Cgs شده و ولتاژ ناخواسته ایجاد شده روی گیت را محدود می‌کند.

نتایج شبیه‌سازی در Matlab

شبیه‌سازی انجام‌شده در محیط Matlab و Simulink نشان می‌دهد که پارامترهای داخلی ماسفت تأثیر مستقیمی بر وقوع روشن‌شدن ناخواسته دارند. بررسی شکل موج‌های ولتاژ و جریان اثبات می‌کند که خازن میلر عامل اصلی انتقال بار ناخواسته به گیت ماسفت سمت پایین است.

همچنین مشاهده شد که کاهش Cgd، افزایش مناسب Cgs و تنظیم صحیح مقاومت‌های گیت می‌تواند احتمال وقوع این پدیده را به میزان قابل توجهی کاهش دهد. نتایج حاصل از شبیه‌سازی با رفتار واقعی مدارهای قدرت کاملاً سازگار بوده و می‌تواند به عنوان مبنایی برای طراحی مبدل‌های باک سنکرون با قابلیت اطمینان بالا مورد استفاده قرار گیرد.

جمع‌بندی

در این شبیه‌سازی، مکانیزم روشن‌شدن ناخواسته ماسفت در مبدل باک سنکرون مورد بررسی قرار گرفت. نتایج نشان داد که تغییرات سریع ولتاژ درین-سورس و وجود خازن گیت-درین عامل اصلی ایجاد این پدیده هستند. همچنین تأثیر مقاومت گیت، خازن گیت-درین و خازن گیت-سورس بر رفتار دینامیکی ماسفت به صورت کامل تحلیل شد.

بررسی نتایج نشان داد که استفاده از ماسفت‌هایی با ولتاژ آستانه بالا، خازن گیت-درین کم و نسبت پایین Cgd/Cgs می‌تواند به شکل مؤثری از روشن‌شدن ناخواسته جلوگیری کند. این موضوع اهمیت انتخاب صحیح قطعات و انجام شبیه‌سازی‌های دقیق در Matlab را پیش از پیاده‌سازی عملی مدارهای الکترونیک قدرت نشان می‌دهد.
