آلترناتور یکی از مهم‌ترین اجزای سیستم الکتریکی خودرو است که وظیفه تأمین انرژی مورد نیاز مصرف‌کننده‌های الکتریکی و همچنین شارژ باتری را بر عهده دارد. عملکرد صحیح این تجهیز نقش بسیار مهمی در پایداری سیستم برق خودرو دارد، زیرا در صورت کاهش توان تولیدی آلترناتور، باتری به‌تدریج تخلیه شده و عملکرد بخش‌های مختلف خودرو با اختلال مواجه می‌شود. به همین دلیل، بررسی رفتار آلترناتور در شرایط کاری مختلف و تحلیل نحوه شارژ باتری از اهمیت بالایی برخوردار است. استفاده از شبیه‌سازی این سیستم در محیط Matlab این امکان را فراهم می‌کند که رفتار دینامیکی آلترناتور و باتری بدون نیاز به آزمایش‌های پرهزینه عملی مورد ارزیابی قرار گیرد.

مدل‌سازی آلترناتور خودرو

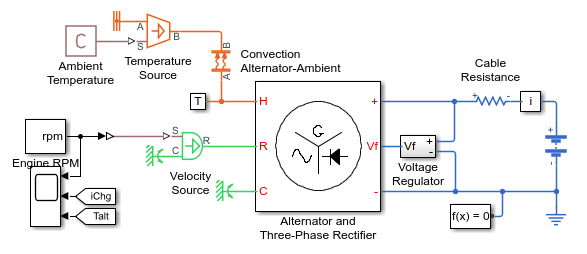

در این شبیه‌سازی، رفتار آلترناتور به یک مدل جریان مستقیم (DC) معادل تبدیل شده است. استفاده از مدل DC موجب می‌شود که فرآیند شبیه‌سازی با سرعت بیشتری انجام شود، در حالی که ویژگی‌های اصلی عملکرد آلترناتور همچنان حفظ می‌شوند. این نوع مدل‌سازی برای بررسی عملکرد سیستم‌های شارژ خودرو، طراحی کنترل‌کننده‌ها و تحلیل رفتار دینامیکی بسیار مناسب است.

در مدل معادل، روابط پیچیده مربوط به تولید ولتاژ سه‌فاز، یکسوسازی و کنترل ولتاژ به گونه‌ای ساده‌سازی شده‌اند که همچنان پاسخ سیستم در برابر تغییرات سرعت موتور و شرایط بار با دقت مناسبی قابل مشاهده باشد. این موضوع باعث می‌شود زمان اجرای شبیه‌سازی کاهش یافته و امکان انجام تحلیل‌های متعدد فراهم شود.

فرآیند افزایش سرعت آلترناتور

در این شبیه‌سازی، سرعت چرخش آلترناتور در ابتدا از مقدار صفر آغاز می‌شود و به صورت خطی تا سرعت دور آرام موتور، یعنی حدود ۹۰۰ دور بر دقیقه (RPM)، افزایش پیدا می‌کند. در این مرحله، آلترناتور هنوز توان کافی برای شارژ باتری تولید نکرده است و ولتاژ خروجی آن به تدریج افزایش می‌یابد.

با افزایش سرعت چرخش، میزان ولتاژ القایی تولید شده در سیم‌پیچ‌های استاتور نیز افزایش پیدا می‌کند. این روند تا زمانی ادامه دارد که ولتاژ تولید شده بتواند از افت ولتاژ مستقیم ایجاد شده توسط دیودهای یکسوساز عبور کند. تا قبل از این نقطه، جریان قابل توجهی به سمت باتری برقرار نمی‌شود و باتری عملاً در حال دریافت انرژی نیست.

شروع فرآیند شارژ باتری

پس از آنکه ولتاژ خروجی آلترناتور از مقدار افت ولتاژ دیودهای یکسوساز بیشتر شد، مسیر انتقال جریان به باتری برقرار می‌شود. در این لحظه، جریان شارژ باتری به تدریج افزایش پیدا کرده و باتری شروع به دریافت انرژی از آلترناتور می‌کند.

افزایش جریان شارژ به صورت ناگهانی رخ نمی‌دهد، بلکه به دلیل مشخصات الکتریکی مدار، مقاومت‌های داخلی، اندوکتانس‌ها و ویژگی‌های باتری، این افزایش به شکل تدریجی مشاهده می‌شود. این رفتار یکی از ویژگی‌های مهم سیستم‌های شارژ خودرو است که در این شبیه‌سازی نیز به خوبی نمایش داده شده است.

افزایش سرعت تا ۵۰۰۰ دور بر دقیقه

در ادامه شبیه‌سازی، سرعت آلترناتور از دور آرام موتور به صورت تدریجی تا حدود ۵۰۰۰ دور بر دقیقه افزایش می‌یابد. در این محدوده سرعت، آلترناتور قادر است ولتاژ بسیار بیشتری نسبت به مقدار مورد نیاز سیستم تولید کند. اگر هیچ مکانیزم کنترلی وجود نداشته باشد، ولتاژ خروجی افزایش یافته و ممکن است باعث آسیب به تجهیزات الکتریکی خودرو و باتری شود.

به همین دلیل، سیستم تنظیم‌کننده ولتاژ وارد عمل می‌شود و میزان ولتاژ تحریک سیم‌پیچ میدان را کاهش می‌دهد. کاهش ولتاژ میدان موجب کاهش شار مغناطیسی شده و در نتیجه ولتاژ خروجی آلترناتور در مقدار تنظیم‌شده باقی می‌ماند. این فرآیند به عنوان یکی از مهم‌ترین وظایف رگولاتور ولتاژ شناخته می‌شود.

کنترل ولتاژ توسط سیم‌پیچ میدان

یکی از مهم‌ترین ویژگی‌های این شبیه‌سازی، نمایش عملکرد سیستم کنترل میدان است. زمانی که سرعت موتور افزایش پیدا می‌کند، کنترل‌کننده ولتاژ به صورت خودکار ولتاژ اعمال‌شده به سیم‌پیچ میدان را کاهش می‌دهد تا ولتاژ خروجی آلترناتور در محدوده مجاز باقی بماند.

این عملکرد باعث می‌شود تجهیزات الکترونیکی خودرو همواره ولتاژ پایداری دریافت کنند. همچنین باتری نیز با جریان و ولتاژ مناسب شارژ شده و از بروز شارژ بیش از حد یا آسیب به صفحات داخلی آن جلوگیری می‌شود.

تأثیر دیودهای یکسوساز

از آنجا که آلترناتور ولتاژ متناوب تولید می‌کند، برای استفاده در سیستم برق خودرو لازم است این ولتاژ به جریان مستقیم تبدیل شود. این وظیفه توسط مجموعه‌ای از دیودهای یکسوساز انجام می‌شود.

هر دیود دارای افت ولتاژ مستقیم مشخصی است که باید توسط ولتاژ تولید شده در آلترناتور جبران شود. به همین علت، در سرعت‌های پایین ممکن است ولتاژ تولید شده برای عبور از این افت ولتاژ کافی نباشد و جریان شارژ برقرار نشود. شبیه‌سازی این رفتار باعث می‌شود عملکرد واقعی سیستم با دقت بیشتری نمایش داده شود.

اثر افزایش دمای آلترناتور

یکی از ویژگی‌های قابل توجه این شبیه‌سازی، در نظر گرفتن تغییرات حرارتی آلترناتور است. با ادامه کار دستگاه، سیم‌پیچ‌های استاتور گرم می‌شوند و افزایش دما موجب افزایش مقاومت الکتریکی آن‌ها خواهد شد.

افزایش مقاومت استاتور باعث ایجاد افت ولتاژ بیشتر در داخل آلترناتور می‌شود و در نتیجه بخشی از توان تولیدی به صورت گرما تلف خواهد شد. این موضوع موجب کاهش راندمان و کاهش توان قابل تحویل به باتری و سایر مصرف‌کننده‌ها می‌شود.

در مدل ارائه شده، این اثر حرارتی به صورت پویا در طول شبیه‌سازی لحاظ شده است و کاهش تدریجی عملکرد آلترناتور با افزایش دما به خوبی قابل مشاهده است. این ویژگی موجب می‌شود نتایج شبیه‌سازی به شرایط واقعی عملکرد خودرو نزدیک‌تر باشند.

بررسی نتایج شبیه‌سازی

نتایج حاصل از شبیه‌سازی نشان می‌دهد که ولتاژ خروجی آلترناتور با افزایش سرعت موتور ابتدا به تدریج افزایش پیدا می‌کند. پس از عبور از آستانه هدایت دیودهای یکسوساز، جریان شارژ باتری شروع به افزایش کرده و فرآیند شارژ آغاز می‌شود.

در ادامه، با افزایش سرعت تا حدود ۵۰۰۰ دور بر دقیقه، سیستم کنترل ولتاژ وارد عمل شده و میزان تحریک میدان را کاهش می‌دهد تا ولتاژ خروجی در مقدار تنظیم‌شده باقی بماند. همزمان، افزایش دمای استاتور موجب افزایش مقاومت داخلی شده و بخشی از توان خروجی کاهش پیدا می‌کند. این رفتار نشان می‌دهد که مدل علاوه بر نمایش عملکرد الکتریکی، اثرات حرارتی را نیز به صورت واقع‌بینانه در نظر گرفته است.

مزایای شبیه‌سازی در Matlab

پیاده‌سازی این مدل در محیط Matlab امکان تحلیل دقیق رفتار سیستم شارژ خودرو را در شرایط مختلف فراهم می‌کند. پژوهشگران و مهندسان می‌توانند تأثیر تغییر سرعت موتور، عملکرد رگولاتور ولتاژ، مشخصات باتری و تغییرات دمایی را بدون نیاز به ساخت نمونه فیزیکی بررسی کنند.

همچنین این شبیه‌سازی برای طراحی سیستم‌های مدیریت انرژی خودرو، توسعه الگوریتم‌های کنترلی، تحلیل عملکرد تجهیزات الکتریکی و آموزش مفاهیم مرتبط با سیستم شارژ خودرو بسیار کاربردی است. سرعت بالای اجرای مدل DC نیز امکان انجام آزمایش‌های متعدد و مقایسه سناریوهای مختلف را فراهم می‌کند.

جمع‌بندی

شبیه‌سازی شارژ باتری توسط آلترناتور خودرو نشان می‌دهد که چگونه تغییرات سرعت موتور، عملکرد دیودهای یکسوساز، سیستم کنترل میدان و اثرات حرارتی به صورت همزمان بر عملکرد سیستم شارژ تأثیر می‌گذارند. استفاده از مدل DC علاوه بر افزایش سرعت محاسبات، رفتار اصلی آلترناتور را با دقت مناسبی بازسازی می‌کند. نتایج این شبیه‌سازی دید مناسبی از فرآیند تولید ولتاژ، آغاز شارژ باتری، کنترل ولتاژ در سرعت‌های بالا و کاهش راندمان ناشی از افزایش دما ارائه می‌دهد و ابزاری ارزشمند برای تحلیل، طراحی و بهینه‌سازی سیستم‌های الکتریکی خودرو در محیط Matlab محسوب می‌شود.
