موتورهای جریان مستقیم بدون جاروبک یا BLDC (Brushless DC Motor) امروزه به عنوان یکی از مهم‌ترین انواع ماشین‌های الکتریکی در صنایع مختلف شناخته می‌شوند. راندمان بالا، چگالی توان مناسب، قابلیت کنترل دقیق و نیاز کم به تعمیر و نگهداری از جمله ویژگی‌هایی هستند که باعث شده‌اند این موتورها در کاربردهایی مانند رباتیک، خودروهای الکتریکی، تجهیزات پزشکی، سامانه‌های اتوماسیون صنعتی و تجهیزات الکترونیکی پیشرفته مورد استفاده قرار گیرند. یکی از مهم‌ترین مسائل در بهره‌برداری از این موتورها، کنترل دقیق موقعیت روتور است. در بسیاری از کاربردهای صنعتی، صرف کنترل سرعت کافی نیست و لازم است زاویه یا موقعیت دقیق روتور در هر لحظه تحت کنترل قرار گیرد.

در این شبیه‌سازی، یک روش کنترل موقعیت برای موتور BLDC مورد بررسی قرار گرفته است. ساختار کنترلی مورد استفاده بر پایه حلقه‌های آبشاری طراحی شده و شامل سه حلقه کنترلی مجزا است که به صورت سلسله مراتبی با یکدیگر همکاری می‌کنند. این ساختار موجب می‌شود کنترل موقعیت با دقت بالا، پاسخ دینامیکی مناسب و پایداری مطلوب در سیستم حاصل شود.

معرفی ساختار کلی سیستم

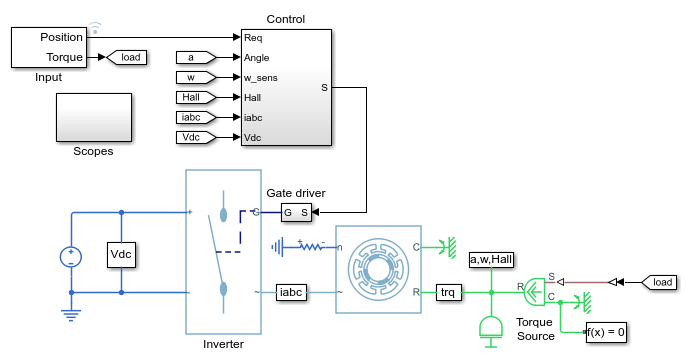

سیستم مورد مطالعه شامل یک موتور BLDC، یک اینورتر سه‌فاز کنترل‌شده، منبع بار مکانیکی و مجموعه‌ای از کنترل‌کننده‌های حلقه بسته است. بار مکانیکی توسط یک منبع گشتاور ایده‌آل اعمال می‌شود تا شرایط کاری مختلف برای موتور فراهم گردد. انرژی الکتریکی مورد نیاز موتور توسط یک اینورتر سه‌فاز تأمین می‌شود که سیگنال‌های فرمان آن از طریق اطلاعات موقعیت روتور تولید می‌شوند.

هدف اصلی سیستم، رساندن روتور به زاویه مرجع تعیین‌شده و حفظ آن در شرایط مختلف بهره‌برداری است. برای دستیابی به این هدف از یک ساختار کنترلی مبتنی بر کنترل‌کننده‌های PI استفاده شده است که در بسیاری از سامانه‌های صنعتی به دلیل سادگی، پایداری و عملکرد مناسب کاربرد گسترده‌ای دارند.

ساختار آبشاری کنترل موقعیت

در این شبیه‌سازی از یک ساختار کنترل آبشاری یا Cascade Control استفاده شده است. این ساختار شامل سه حلقه کنترلی اصلی است که هر کدام وظیفه مشخصی را بر عهده دارند. خروجی هر حلقه به عنوان مرجع حلقه بعدی مورد استفاده قرار می‌گیرد و در نهایت کنترل دقیقی بر رفتار موتور اعمال می‌شود.

حلقه کنترل موقعیت

حلقه بیرونی سیستم، حلقه کنترل موقعیت است. در این بخش زاویه مرجع با زاویه واقعی روتور مقایسه می‌شود و خطای موقعیت محاسبه می‌گردد. کنترل‌کننده PI بر اساس این خطا یک سرعت مرجع مناسب تولید می‌کند. به عبارت دیگر، این حلقه تعیین می‌کند موتور با چه سرعتی باید حرکت کند تا به موقعیت مورد نظر برسد.

استفاده از حلقه کنترل موقعیت باعث می‌شود موتور بتواند با حداقل خطا به زاویه مطلوب دست یابد. همچنین این حلقه نقش مهمی در کاهش خطای ماندگار و افزایش دقت سیستم ایفا می‌کند.

حلقه کنترل سرعت

خروجی حلقه موقعیت به عنوان ورودی حلقه سرعت مورد استفاده قرار می‌گیرد. در این مرحله سرعت مرجع تولیدشده با سرعت واقعی موتور مقایسه می‌شود. اختلاف این دو مقدار به کنترل‌کننده PI اعمال شده و در نتیجه جریان مرجع لازم برای تولید گشتاور مناسب محاسبه می‌شود.

حلقه سرعت مسئول تنظیم دینامیک حرکتی موتور است و تأثیر قابل توجهی بر زمان پاسخ، میزان فراجهش و کیفیت عملکرد سیستم دارد. طراحی صحیح این حلقه موجب می‌شود موتور بتواند با سرعت مطلوب به سمت موقعیت هدف حرکت کند.

حلقه کنترل جریان

داخلی‌ترین حلقه سیستم، حلقه کنترل جریان است. این حلقه سریع‌ترین حلقه کنترلی محسوب می‌شود و وظیفه آن تنظیم جریان موتور مطابق مقدار مرجع تعیین‌شده توسط حلقه سرعت است.

از آنجا که گشتاور تولیدی موتور BLDC به طور مستقیم با جریان عبوری از سیم‌پیچ‌ها مرتبط است، کنترل دقیق جریان نقش بسیار مهمی در عملکرد کل سیستم ایفا می‌کند. این حلقه باعث می‌شود موتور بتواند گشتاور لازم را با سرعت بالا و دقت مناسب تولید نماید.

اینورتر سه‌فاز کنترل‌شده

برای راه‌اندازی موتور BLDC از یک اینورتر سه‌فاز استفاده شده است. اینورتر وظیفه تبدیل ولتاژ DC به ولتاژ سه‌فاز مورد نیاز موتور را بر عهده دارد. عملکرد صحیح اینورتر نقش مهمی در کیفیت کنترل موتور دارد، زیرا تمامی جریان‌های اعمال‌شده به سیم‌پیچ‌ها از طریق آن تولید می‌شوند.

در این مدل، سیگنال‌های فرمان کلیدهای اینورتر بر اساس اطلاعات موقعیت روتور تولید می‌شوند. این اطلاعات توسط حسگرهای هال به دست می‌آیند و مبنای فرآیند کموتاسیون موتور را تشکیل می‌دهند.

استفاده از حسگرهای هال

یکی از ویژگی‌های مهم موتورهای BLDC استفاده از حسگرهای هال برای تعیین موقعیت روتور است. این حسگرها سیگنال‌هایی دیجیتال تولید می‌کنند که وضعیت میدان مغناطیسی روتور را مشخص می‌نمایند. کنترل‌کننده با استفاده از این اطلاعات می‌تواند زمان مناسب روشن و خاموش شدن کلیدهای اینورتر را تعیین کند.

به کمک سیگنال‌های هال، فرآیند کموتاسیون الکترونیکی به صورت دقیق انجام شده و گشتاور یکنواخت‌تری در موتور ایجاد می‌شود. این موضوع موجب افزایش راندمان، کاهش ریپل گشتاور و بهبود عملکرد کلی سیستم خواهد شد.

اعمال بار مکانیکی به موتور

برای بررسی رفتار سیستم در شرایط واقعی، یک منبع گشتاور ایده‌آل به عنوان بار مکانیکی به محور موتور متصل شده است. این بار می‌تواند شرایط مختلف کاری را شبیه‌سازی کند و امکان ارزیابی عملکرد کنترل‌کننده را در مواجهه با تغییرات بار فراهم سازد.

وجود بار مکانیکی باعث می‌شود عملکرد حلقه‌های کنترلی در شرایط نزدیک به کاربردهای صنعتی مورد ارزیابی قرار گیرد. این مسئله به ویژه در تحلیل پایداری و دقت سیستم اهمیت زیادی دارد.

مرجع‌های پله‌ای در شبیه‌سازی

در این مدل از سیگنال‌های مرجع پله‌ای برای آزمایش عملکرد کنترل‌کننده استفاده شده است. ورودی پله‌ای یکی از رایج‌ترین روش‌ها برای ارزیابی پاسخ دینامیکی سیستم‌های کنترلی محسوب می‌شود. با اعمال تغییر ناگهانی در موقعیت مرجع، می‌توان سرعت پاسخ، میزان فراجهش، خطای ماندگار و پایداری سیستم را بررسی کرد.

این نوع آزمایش اطلاعات ارزشمندی درباره کیفیت طراحی کنترل‌کننده ارائه می‌دهد و امکان مقایسه روش‌های مختلف کنترل را فراهم می‌سازد.

بررسی نتایج شبیه‌سازی

نتایج به دست آمده از شبیه‌سازی نشان می‌دهند که ساختار کنترلی مورد استفاده قادر است موقعیت روتور را با دقت مناسبی دنبال کند. نمودارهای ثبت‌شده در محیط Simscape Logging امکان مشاهده جزئیات عملکرد سیستم را فراهم می‌کنند.

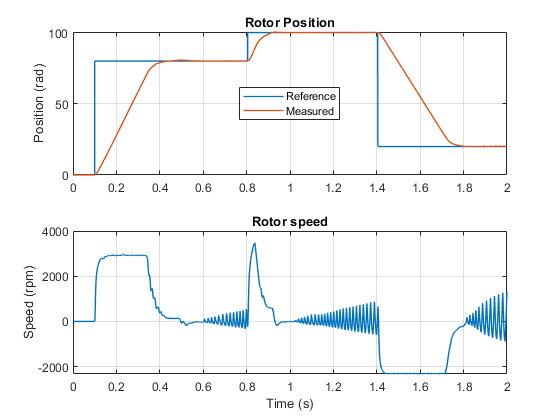

یکی از مهم‌ترین نمودارها، مقایسه زاویه مرجع و زاویه واقعی روتور است. در این نمودار مشاهده می‌شود که زاویه اندازه‌گیری‌شده به سرعت به مقدار مرجع نزدیک شده و پس از گذشت زمان کوتاهی خطای موقعیت به حداقل مقدار خود می‌رسد. این موضوع بیانگر عملکرد مناسب حلقه کنترل موقعیت و تنظیم صحیح پارامترهای کنترل‌کننده PI است.

نمودار سرعت روتور نیز اطلاعات مهمی درباره رفتار دینامیکی موتور ارائه می‌دهد. در هنگام تغییر مرجع موقعیت، سرعت موتور افزایش یافته تا روتور به موقعیت مورد نظر برسد و پس از دستیابی به موقعیت هدف به تدریج کاهش می‌یابد. این رفتار نشان‌دهنده عملکرد صحیح ساختار آبشاری کنترل است.

همچنین پاسخ سیستم در برابر تغییرات بار مکانیکی و تغییرات مرجع از پایداری مناسبی برخوردار است. کنترل‌کننده قادر است با حفظ کیفیت عملکرد، اثر اغتشاشات را کاهش داده و موقعیت مورد نظر را حفظ نماید.

مزایای ساختار کنترلی استفاده‌شده

استفاده از ساختار کنترل آبشاری مبتنی بر کنترل‌کننده‌های PI مزایای متعددی به همراه دارد. مهم‌ترین مزیت این روش جداسازی وظایف کنترلی در سطوح مختلف است. حلقه موقعیت مسئول کنترل زاویه، حلقه سرعت مسئول تنظیم حرکت و حلقه جریان مسئول تولید گشتاور است.

این تقسیم‌بندی باعث بهبود عملکرد سیستم، افزایش پایداری، کاهش حساسیت نسبت به اغتشاشات و سهولت تنظیم کنترل‌کننده‌ها می‌شود. علاوه بر این، ساختار مذکور در بسیاری از کاربردهای صنعتی مورد استفاده قرار گرفته و از نظر عملی نیز اثبات شده است.

جمع‌بندی

در این شبیه‌سازی، کنترل موقعیت یک موتور BLDC با استفاده از ساختار کنترل آبشاری مبتنی بر سه حلقه کنترل موقعیت، سرعت و جریان مورد بررسی قرار گرفت. موتور توسط یک اینورتر سه‌فاز کنترل‌شده تغذیه شده و سیگنال‌های کلیدزنی آن از حسگرهای هال دریافت می‌شوند. استفاده از کنترل‌کننده‌های PI در هر یک از حلقه‌های کنترلی امکان دستیابی به پاسخ سریع، پایدار و دقیق را فراهم کرده است.

نتایج حاصل از شبیه‌سازی نشان می‌دهد که سیستم قادر است موقعیت روتور را با دقت بالا دنبال کرده و در برابر تغییرات مرجع و بار مکانیکی عملکرد مطلوبی از خود نشان دهد. این ویژگی‌ها سبب می‌شوند چنین ساختاری گزینه‌ای مناسب برای کاربردهای صنعتی پیشرفته، سامانه‌های سروو، تجهیزات رباتیکی و محرکه‌های الکتریکی دقیق محسوب شود.

“`
