مقدمه
شبیهسازی مدارهای الکترونیکی یکی از مهمترین ابزارهای تحلیل و طراحی در مهندسی برق و الکترونیک محسوب میشود. در میان انواع مختلف سیگنالهای تولیدی، موج مثلثی به دلیل کاربرد گسترده در سیستمهای کنترلی، مدولاسیون، تست مدارها و تولید سیگنالهای پایه، اهمیت ویژهای دارد. تولید این نوع موج معمولاً با استفاده از ترکیب مدارهای مقایسهگر (Comparator) و انتگرالگیر (Integrator) انجام میشود. در این شبیهسازی، یک مولد موج مثلثی مبتنی بر دو تقویتکننده عملیاتی مورد بررسی قرار میگیرد که در آن ابتدا یک موج مربعی تولید شده و سپس با انتگرالگیری از آن، موج مثلثی حاصل میشود.
ساختار کلی مدار مولد موج مثلثی

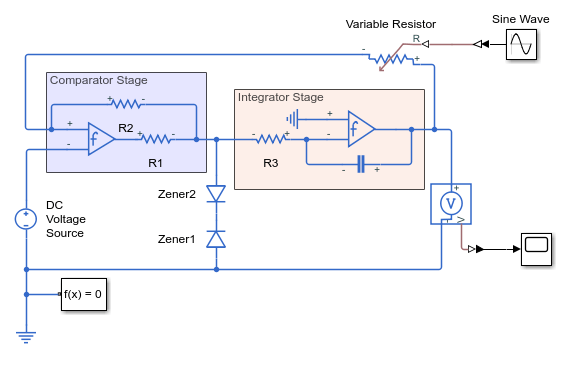

مدار مورد بررسی از دو مرحله اصلی تشکیل شده است. مرحله اول یک مقایسهگر مبتنی بر تقویتکننده عملیاتی است که وظیفه تولید موج مربعی را بر عهده دارد. مرحله دوم یک انتگرالگیر است که خروجی مربعی مرحله اول را به موج مثلثی تبدیل میکند. این ساختار ساده اما بسیار کاربردی، یکی از رایجترین روشها برای تولید موجهای غیرسینوسی در سیستمهای الکترونیکی است.
مرحله اول: مقایسهگر با محدودکننده زنری
در مرحله اول، یک تقویتکننده عملیاتی به صورت مقایسهگر (Comparator) پیکربندی شده است. این مدار با مقایسه دو ورودی، خروجی را به یکی از دو حالت اشباع مثبت یا منفی هدایت میکند. در این شبیهسازی، برای محدود کردن دامنه خروجی، از دو دیود زنر استفاده شده است که سطح ولتاژ خروجی را در حدود ±5 ولت تثبیت میکنند.
این محدودسازی باعث میشود که خروجی مقایسهگر به جای اشباع کامل در ولتاژهای تغذیه، به یک موج مربعی با دامنه کنترلشده تبدیل شود. این ویژگی اهمیت زیادی دارد زیرا از ورود مدار به نواحی غیرخطی شدید جلوگیری کرده و پایداری سیگنال تولیدی را افزایش میدهد.
مرحله دوم: انتگرالگیر
مرحله دوم مدار شامل یک انتگرالگیر مبتنی بر تقویتکننده عملیاتی است. این بخش با دریافت موج مربعی از خروجی مقایسهگر، آن را در طول زمان انتگرالگیری کرده و در نتیجه یک موج مثلثی تولید میکند. اساس عملکرد این بخش بر رابطه ریاضی انتگرالگیری است که بیان میکند انتگرال یک سیگنال ثابت مثبت یا منفی، یک شیب خطی ایجاد میکند.
بنابراین زمانی که ورودی انتگرالگیر در سطح مثبت قرار دارد، خروجی با شیب مثبت افزایش مییابد و زمانی که ورودی منفی است، خروجی با شیب منفی کاهش پیدا میکند. این فرآیند باعث شکلگیری موج مثلثی متقارن میشود.
مدلسازی تقویتکننده عملیاتی
در این شبیهسازی از بلوکهای Band-Limited Op-Amp استفاده شده است که بر اساس مشخصات واقعی یک قطعه LM7301 تنظیم شدهاند. این مدلسازی واقعیگرایانه نقش مهمی در دقت نتایج شبیهسازی دارد. طبق دادههای فنی، بهره حلقه باز این تقویتکننده برابر با 97dB است که معادل مقدار تقریبی 7.1×104 میباشد.
همچنین مقاومت ورودی این تقویتکننده برابر با 39 مگااهم در نظر گرفته شده است که نشاندهنده امپدانس ورودی بسیار بالا و مناسب برای کاربردهای دقیق است. نرخ تغییر ولتاژ (Slew Rate) برابر با 1.25 ولت بر میکروثانیه بوده و پهنای باند آن حدود 4 مگاهرتز است. مقاومت خروجی در مدل صفر در نظر گرفته شده است، اگرچه در عمل مقدار کوچکی دارد که نسبت به مقاومت سری 1000 اهمی در مدار قابل صرف نظر است.
تحلیل عملکرد مدار
عملکرد کلی مدار را میتوان به صورت یک سیستم فیدبک غیرخطی تحلیل کرد. در این سیستم، خروجی مقایسهگر به صورت یک موج مربعی با دامنه محدود شده تولید میشود. این موج مربعی سپس وارد انتگرالگیر شده و به موج مثلثی تبدیل میشود. در نتیجه یک حلقه تولید سیگنال پایدار شکل میگیرد که در آن تغییرات سریع خروجی مقایسهگر باعث تغییر شیب خروجی انتگرالگیر میشود.
یکی از ویژگیهای مهم این مدار، پایداری نسبی آن در برابر تغییرات پارامترهای ورودی است. به دلیل وجود محدودکننده زنری، دامنه خروجی مقایسهگر ثابت باقی میماند و همین موضوع باعث میشود شیب موج مثلثی نیز قابل پیشبینی باشد.
تأثیر مدولاسیون دامنه و افست DC
در این شبیهسازی، یک بلوک منبع سینوسی (Sine Wave) برای مدولاسیون دامنه سیگنال استفاده شده است. این بخش امکان تغییر دامنه موج تولیدی را فراهم میکند و به تحلیل رفتار مدار در شرایط مختلف کمک میکند. همچنین یک منبع ولتاژ DC برای اعمال افست در نظر گرفته شده است که باعث جابجایی سطح مرجع سیگنال خروجی میشود.
این قابلیتها در کاربردهای عملی اهمیت زیادی دارند، زیرا در بسیاری از سیستمهای واقعی نیاز است سیگنال تولیدی دارای آفست مشخص یا دامنه متغیر باشد. به عنوان مثال در سیستمهای مخابراتی یا کنترل، تنظیم دقیق سطح DC میتواند نقش تعیینکنندهای در عملکرد سیستم داشته باشد.
نتایج شبیهسازی در Simscape

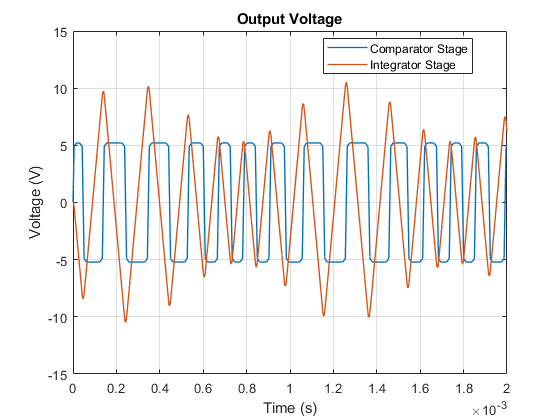

در نتایج حاصل از شبیهسازی، رفتار دو مرحله مدار به وضوح قابل مشاهده است. خروجی مرحله اول به شکل یک موج مربعی با دامنه محدود شده ظاهر میشود. این موج به دلیل وجود دیودهای زنر در حدود ±5 ولت اشباع شده و از نوسانات غیرقابل کنترل جلوگیری میکند.
در مرحله دوم، این موج مربعی وارد انتگرالگیر شده و تبدیل به موج مثلثی میشود. شیبهای خطی مثبت و منفی در خروجی به خوبی نشاندهنده عملکرد صحیح انتگرالگیر هستند. تغییرات دامنه نیز مطابق با پارامترهای مدولاسیون اعمال شده مشاهده میشود.
بررسی فیزیکی و ریاضی عملکرد انتگرالگیر
از دیدگاه ریاضی، عملکرد انتگرالگیر را میتوان با رابطه زیر توصیف کرد:
Vout(t) = – (1/RC) ∫ Vin(t) dt
این رابطه نشان میدهد که خروجی انتگرالگیر متناسب با انتگرال زمانی ورودی است. در حالتی که ورودی یک موج مربعی با دامنه ثابت باشد، خروجی به صورت قطعات خطی افزایشی و کاهشی خواهد بود که در مجموع یک موج مثلثی ایجاد میکند.
کاربردهای مولد موج مثلثی
مولدهای موج مثلثی کاربردهای گستردهای در مهندسی برق دارند. از جمله مهمترین کاربردها میتوان به استفاده در مدارات PWM (Pulse Width Modulation)، تولید سیگنالهای مرجع در مبدلهای قدرت، تست پاسخ فرکانسی سیستمها و همچنین در سنتز سیگنالهای پیچیدهتر اشاره کرد.
علاوه بر این، موج مثلثی در سیستمهای دیجیتال و آنالوگ به عنوان سیگنال پایه برای تولید موجهای دیگر مانند موج سینوسی نیز استفاده میشود. به همین دلیل تحلیل و شبیهسازی دقیق این نوع مدارها اهمیت زیادی دارد.
جمعبندی
در این شبیهسازی، یک مولد موج مثلثی مبتنی بر دو تقویتکننده عملیاتی مورد بررسی قرار گرفت. مرحله اول با استفاده از یک مقایسهگر و دیودهای زنر، موج مربعی با دامنه محدود تولید کرد و مرحله دوم با استفاده از یک انتگرالگیر، این موج را به موج مثلثی تبدیل نمود. استفاده از مدل واقعی LM7301 باعث افزایش دقت نتایج شبیهسازی شده و امکان تحلیل دقیقتر رفتار مدار را فراهم کرده است.
در نهایت، نتایج شبیهسازی نشان داد که این ساختار ساده اما مؤثر میتواند به عنوان یک روش پایدار و قابل اعتماد برای تولید موج مثلثی در سیستمهای الکترونیکی مورد استفاده قرار گیرد. همچنین قابلیت توسعه این مدار برای کاربردهای پیشرفتهتر در حوزه پردازش سیگنال و کنترل وجود دارد.
