ماشینهای سنکرون (Synchronous Machines یا SM) یکی از مهمترین تجهیزات مورد استفاده در سامانههای محرکه الکتریکی مدرن به شمار میروند. این ماشینها به دلیل راندمان بالا، قابلیت کنترل دقیق و عملکرد مناسب در کاربردهای صنعتی، حملونقل الکتریکی و سیستمهای تولید انرژی، جایگاه ویژهای در مهندسی برق دارند. یکی از مهمترین پارامترهای عملکردی در این ماشینها، گشتاور الکترومغناطیسی است که کنترل صحیح آن تأثیر مستقیمی بر کیفیت عملکرد سیستم محرکه دارد.
در این شبیهسازی، فرآیند کنترل گشتاور یک ماشین سنکرون در یک سامانه محرکه الکتریکی مورد بررسی قرار میگیرد. مدل ارائهشده در محیط Matlab و Simulink توسعه یافته و امکان تحلیل رفتار ماشین در شرایط مختلف کاری، شامل حالت موتور و حالت ژنراتور را فراهم میکند. این شبیهسازی از ابزارهای قدرتمند Simscape Electrical و Stateflow بهره میبرد تا بتوان رفتار واقعی سیستم را با دقت بالا بازسازی کرد.
معرفی ساختار سیستم محرکه الکتریکی

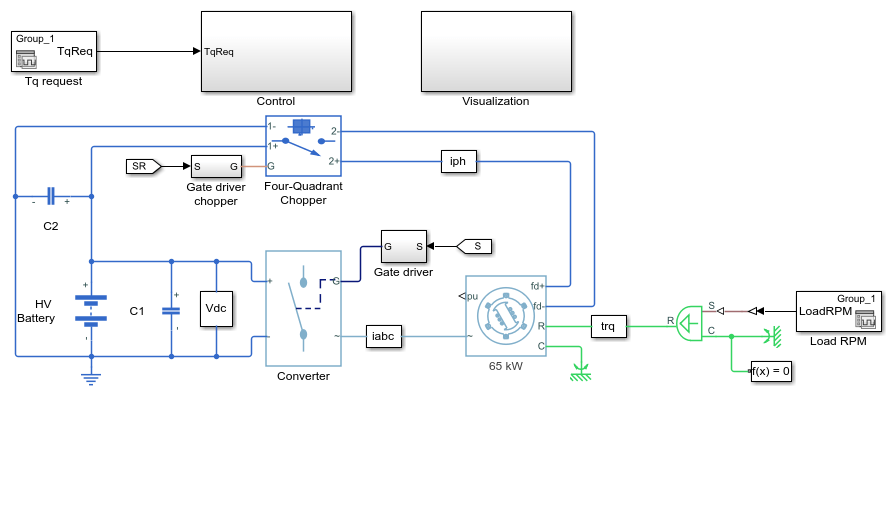

سیستم مورد مطالعه از یک ماشین سنکرون تشکیل شده است که انرژی مورد نیاز خود را از یک باتری ولتاژ بالا دریافت میکند. این باتری به عنوان منبع اصلی انرژی در نظر گرفته شده و توان لازم را برای عملکرد ماشین تأمین میکند. انتقال انرژی از باتری به ماشین از طریق مبدلهای الکترونیک قدرت انجام میشود که نقش مهمی در کنترل ولتاژ، جریان و در نهایت گشتاور تولیدی دارند.
در بخش استاتور، یک مبدل سهفاز کنترلشده وظیفه تغذیه سیمپیچهای استاتور را بر عهده دارد. این مبدل با اعمال سیگنالهای کنترلی مناسب، جریانهای سهفاز مورد نیاز را تولید میکند. از سوی دیگر، سیمپیچ روتور توسط یک چاپر چهار ربعی کنترلشده تغذیه میشود. استفاده از چاپر چهار ربعی این امکان را فراهم میکند که سیستم در هر دو جهت توان و در هر دو حالت موتوری و ژنراتوری فعالیت کند.
برای شبیهسازی بار مکانیکی وارد بر ماشین، از یک منبع ایدهآل سرعت زاویهای استفاده شده است. این منبع شرایط مختلف کاری را ایجاد میکند و امکان بررسی پاسخ سیستم در سرعتهای متفاوت را فراهم میسازد.
اهمیت کنترل گشتاور در ماشینهای سنکرون
در بسیاری از کاربردهای صنعتی و خودرویی، کنترل مستقیم گشتاور اهمیت بسیار زیادی دارد. در خودروهای الکتریکی، گشتاور تولیدی تعیینکننده میزان شتابگیری خودرو است. در سیستمهای تولید انرژی نیز کنترل گشتاور نقش مهمی در پایداری و بهرهوری سیستم ایفا میکند.
در صورتی که گشتاور تولیدی نتواند به سرعت به مقدار مرجع برسد، عملکرد دینامیکی سیستم کاهش یافته و نوسانات ناخواسته در سیستم ایجاد خواهد شد. به همین دلیل طراحی الگوریتمهای کنترلی دقیق برای تنظیم گشتاور از موضوعات مهم در حوزه درایوهای الکتریکی محسوب میشود.
روش کنترل مورد استفاده در شبیهسازی
در این شبیهسازی از ترکیبی از کنترل حلقه باز و کنترل حلقه بسته استفاده شده است. ساختار کنترلی به گونهای طراحی شده که ابتدا مقدار گشتاور درخواستی توسط کاربر یا سیستم بالادستی مشخص میشود. سپس این مقدار به مقادیر مرجع جریان تبدیل میشود.
فرآیند تبدیل گشتاور مرجع به جریانهای مرجع بر اساس مدل ریاضی ماشین سنکرون انجام میشود. این بخش از کنترل به صورت حلقه باز عمل میکند و وظیفه آن تعیین جریانهای مناسب برای دستیابی به گشتاور مورد نظر است.
پس از تعیین جریانهای مرجع، کنترلکنندههای جریان وارد عمل میشوند. این بخش به صورت حلقه بسته طراحی شده و از کنترلکنندههای تناسبی-انتگرالی (PI) استفاده میکند. کنترلکننده PI اختلاف بین جریان واقعی و جریان مرجع را محاسبه کرده و سیگنالهای لازم برای مبدلهای قدرت را تولید میکند.
مزیت اصلی استفاده از کنترلکننده PI، سادگی پیادهسازی، پایداری مناسب و قابلیت دستیابی به پاسخ دینامیکی مطلوب است. این کنترلکنندهها در بسیاری از سامانههای محرکه صنعتی به عنوان راهکار استاندارد مورد استفاده قرار میگیرند.
تبدیل گشتاور مرجع به جریان مرجع
یکی از مهمترین مراحل در فرآیند کنترل گشتاور، تبدیل درخواست گشتاور به جریانهای مرجع است. از آنجا که گشتاور الکترومغناطیسی ماشین مستقیماً به جریانهای عبوری از سیمپیچها وابسته است، کنترل دقیق جریانها منجر به کنترل دقیق گشتاور خواهد شد.
در هر لحظه نمونهبرداری، سیستم کنترلی مقدار گشتاور درخواستی را دریافت کرده و با استفاده از روابط ریاضی ماشین، مقادیر متناظر جریان را محاسبه میکند. سپس این مقادیر به عنوان مرجع برای کنترلکنندههای جریان ارسال میشوند.
این رویکرد موجب میشود که پاسخ سیستم نسبت به تغییرات بار یا تغییرات نقطه کار بسیار سریع و پایدار باشد. همچنین دقت کنترل گشتاور در شرایط گذرا و ماندگار افزایش مییابد.
بررسی عملکرد در حالت موتور و ژنراتور
یکی از ویژگیهای مهم این شبیهسازی، امکان بررسی عملکرد ماشین در هر دو حالت موتوری و ژنراتوری است. در حالت موتوری، انرژی الکتریکی از باتری دریافت شده و به انرژی مکانیکی تبدیل میشود. در این شرایط گشتاور تولیدی موجب حرکت بار مکانیکی خواهد شد.
در مقابل، در حالت ژنراتوری، ماشین به عنوان مولد عمل کرده و انرژی مکانیکی دریافتی را به انرژی الکتریکی تبدیل میکند. این انرژی میتواند مجدداً به باتری بازگردانده شود. چنین قابلیتی در خودروهای الکتریکی برای پیادهسازی سیستم ترمز احیاکننده بسیار ارزشمند است.
در این شبیهسازی چندین پله گشتاوری در هر دو حالت اعمال شده است تا رفتار سیستم در شرایط مختلف به دقت ارزیابی شود. اعمال این تغییرات ناگهانی امکان بررسی پاسخ دینامیکی کنترلکننده و کیفیت عملکرد سیستم را فراهم میکند.
نقش Stateflow در زمانبندی وظایف کنترلی
مدیریت صحیح وظایف کنترلی در سیستمهای پیچیده اهمیت زیادی دارد. در این مدل، زمانبندی فرآیندهای مختلف توسط یک ماشین حالت Stateflow انجام میشود. Stateflow ابزاری قدرتمند در محیط Matlab است که امکان پیادهسازی منطقهای کنترلی مبتنی بر حالت را فراهم میکند.
ماشین حالت وظیفه هماهنگی بین بخشهای مختلف سیستم را بر عهده دارد. به کمک این ساختار میتوان توالی اجرای الگوریتمها، شرایط تغییر حالت و مدیریت رویدادهای مختلف را با دقت بالا پیادهسازی کرد.
استفاده از Stateflow موجب افزایش خوانایی مدل، کاهش پیچیدگی طراحی و بهبود قابلیت توسعه سیستم در پروژههای صنعتی میشود.
تحلیل نتایج شبیهسازی
نتایج حاصل از شبیهسازی از طریق قابلیت Simscape Logging ثبت و ذخیره میشوند. این قابلیت امکان بررسی دقیق رفتار الکتریکی و مکانیکی سیستم را فراهم میسازد.

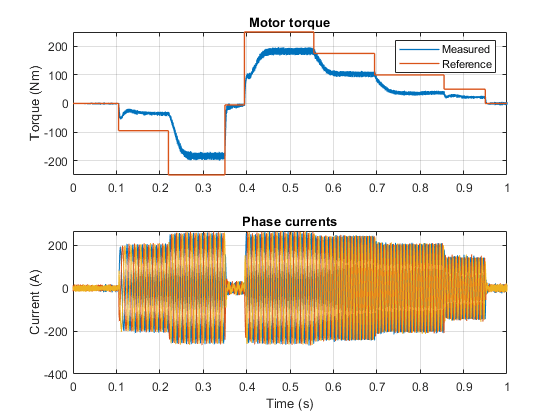

یکی از مهمترین نمودارهای خروجی، مقایسه بین گشتاور درخواستی و گشتاور اندازهگیریشده است. در یک سیستم کنترل موفق، گشتاور واقعی باید با کمترین خطا از مقدار مرجع پیروی کند. نتایج این شبیهسازی نشان میدهد که کنترلکننده طراحیشده قادر است با دقت بالا گشتاور تولیدی را به مقدار مطلوب برساند.
علاوه بر گشتاور، جریانهای فازهای مختلف ماشین نیز مورد بررسی قرار میگیرند. تحلیل این جریانها اطلاعات ارزشمندی درباره عملکرد مبدل قدرت، کیفیت کنترل جریان و وضعیت کاری ماشین ارائه میدهد.
در لحظات اعمال پلههای گشتاوری، تغییرات جریان به وضوح مشاهده میشود. کنترلکننده جریان با سرعت مناسب این تغییرات را مدیریت کرده و مانع از ایجاد نوسانات شدید در سیستم میشود.
مزایای استفاده از این شبیهسازی در Matlab
این شبیهسازی بستری مناسب برای مطالعه عملکرد ماشینهای سنکرون و الگوریتمهای کنترل گشتاور فراهم میکند. مهندسان و پژوهشگران میتوانند با استفاده از این مدل، رفتار سیستم را پیش از پیادهسازی عملی ارزیابی کنند.
همچنین امکان تغییر پارامترهای ماشین، تنظیم ضرایب کنترلکننده PI، اصلاح استراتژیهای کنترلی و بررسی سناریوهای مختلف کاری وجود دارد. این قابلیتها باعث کاهش هزینههای طراحی و افزایش سرعت توسعه سیستمهای محرکه الکتریکی میشوند.
علاوه بر کاربردهای آموزشی، این مدل میتواند به عنوان نقطه شروعی برای توسعه سامانههای پیشرفته کنترل گشتاور، کنترل برداری و کنترل مستقیم گشتاور در پروژههای تحقیقاتی و صنعتی مورد استفاده قرار گیرد.
جمعبندی
کنترل گشتاور در ماشینهای سنکرون یکی از مهمترین مباحث در حوزه درایوهای الکتریکی محسوب میشود. در این شبیهسازی، یک سامانه محرکه مبتنی بر ماشین سنکرون با استفاده از باتری ولتاژ بالا، مبدل سهفاز کنترلشده، چاپر چهار ربعی و کنترلکنندههای PI مدلسازی شده است. ساختار کنترلی از ترکیب روش حلقه باز برای تولید مراجع جریان و روش حلقه بسته برای کنترل جریان بهره میبرد.
بررسی عملکرد سیستم در حالتهای موتور و ژنراتور، استفاده از Stateflow برای زمانبندی وظایف و تحلیل دقیق نتایج از طریق Simscape Logging، این شبیهسازی را به یک نمونه ارزشمند برای مطالعه و توسعه سامانههای محرکه الکتریکی تبدیل کرده است. به کمک این مدل میتوان رفتار گشتاور، جریان و عملکرد کلی ماشین سنکرون را با دقت بالا تحلیل کرده و راهکارهای کنترلی مختلف را مورد ارزیابی قرار داد.
“`
