ماشین‌های رلوکتانسی سنکرون (Synchronous Reluctance Machine یا SynRM) در سال‌های اخیر به دلیل ساختار ساده، بازدهی بالا، هزینه تولید مناسب و عدم نیاز به آهنرباهای دائم، توجه بسیاری از پژوهشگران و مهندسان حوزه درایوهای الکتریکی را به خود جلب کرده‌اند. این ماشین‌ها به‌عنوان گزینه‌ای مناسب برای کاربردهای صنعتی، سامانه‌های محرکه الکتریکی و تجهیزات پیشرفته کنترل حرکت شناخته می‌شوند. یکی از مهم‌ترین موضوعات در بهره‌برداری از این ماشین‌ها، کنترل دقیق گشتاور تولیدی است؛ زیرا عملکرد مناسب بسیاری از فرآیندهای صنعتی مستقیماً به کنترل گشتاور وابسته است.

در این شبیه‌سازی، نحوه کنترل گشتاور در یک ماشین رلوکتانسی سنکرون مبتنی بر درایو الکتریکی مورد بررسی قرار می‌گیرد. ساختار مدل شامل منبع تغذیه ولتاژ بالا، مبدل سه‌فاز کنترل‌شده، ماشین SynRM، زیرسیستم کنترل و بخش نمایش نتایج است. هدف اصلی این شبیه‌سازی، بررسی عملکرد سیستم در شرایط مختلف کاری و ارزیابی توانایی کنترل‌کننده در دنبال کردن مقادیر مرجع گشتاور در هر دو حالت موتور و ژنراتور است.

معرفی ماشین رلوکتانسی سنکرون

ماشین رلوکتانسی سنکرون نوعی ماشین الکتریکی سنکرون است که تولید گشتاور در آن بر اساس اختلاف رلوکتانس مغناطیسی در محورهای مختلف روتور انجام می‌شود. برخلاف موتورهای سنکرون مغناطیس دائم، در این ساختار از آهنربای دائم استفاده نمی‌شود و همین موضوع موجب کاهش هزینه ساخت و افزایش قابلیت اطمینان سیستم می‌شود.

روتور این ماشین به گونه‌ای طراحی می‌شود که مسیرهای مغناطیسی متفاوتی در محور مستقیم (d-axis) و محور متعامد (q-axis) ایجاد کند. هنگامی که میدان مغناطیسی استاتور اعمال می‌شود، روتور تمایل دارد در جهتی قرار گیرد که کمترین رلوکتانس مغناطیسی را داشته باشد. این پدیده منجر به تولید گشتاور الکترومغناطیسی می‌شود.

از جمله مزایای ماشین‌های SynRM می‌توان به راندمان بالا، کاهش تلفات روتور، استحکام مکانیکی مناسب، هزینه نگهداری پایین و عملکرد مطلوب در محدوده وسیعی از سرعت اشاره کرد. این ویژگی‌ها باعث شده‌اند که استفاده از این ماشین‌ها در کاربردهای صنعتی و سامانه‌های محرکه مدرن به سرعت گسترش یابد.

ساختار کلی سیستم شبیه‌سازی

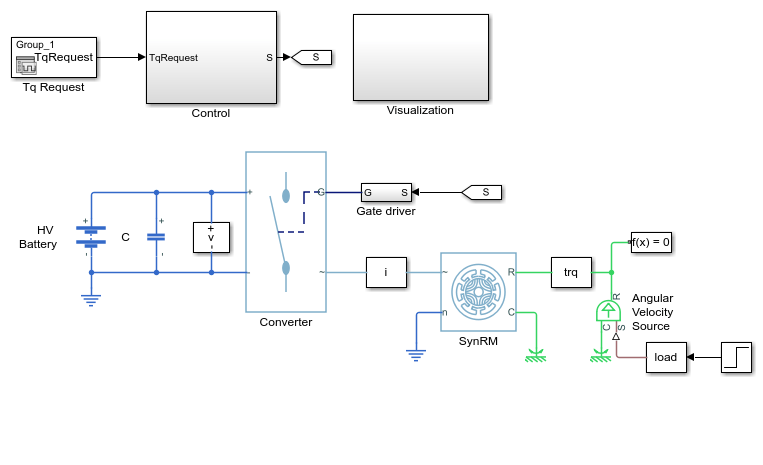

مدل شبیه‌سازی شده از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در عملکرد کلی سیستم بر عهده دارند. اولین بخش، منبع تغذیه ولتاژ بالا است که انرژی الکتریکی مورد نیاز سیستم را تأمین می‌کند. این منبع انرژی معمولاً به صورت یک باتری ولتاژ بالا مدل‌سازی می‌شود که توان لازم را برای راه‌اندازی ماشین فراهم می‌سازد.

توان خروجی باتری مستقیماً به ماشین اعمال نمی‌شود، بلکه ابتدا از طریق یک مبدل الکترونیک قدرت سه‌فاز عبور می‌کند. این مبدل امکان کنترل دقیق ولتاژ و جریان اعمالی به سیم‌پیچ‌های استاتور را فراهم می‌کند. استفاده از مبدل سه‌فاز کنترل‌شده باعث می‌شود بتوان عملکرد ماشین را در شرایط مختلف کاری مدیریت کرد.

بخش دیگر مدل، منبع سرعت زاویه‌ای ایده‌آل است که به عنوان بار مکانیکی سیستم عمل می‌کند. این منبع شرایط مختلف بارگذاری را شبیه‌سازی کرده و امکان بررسی پاسخ ماشین در سرعت‌های گوناگون را فراهم می‌سازد.

روش کنترل گشتاور در سیستم

یکی از ویژگی‌های مهم این شبیه‌سازی، استفاده از رویکرد کنترل حلقه باز برای گشتاور و کنترل حلقه بسته برای جریان است. در این ساختار، مقدار مرجع گشتاور توسط کاربر یا سناریوی شبیه‌سازی تعیین می‌شود و سپس این مقدار به مقادیر مناسب جریان تبدیل می‌شود.

در هر لحظه نمونه‌برداری، کنترل‌کننده مقدار گشتاور درخواستی را دریافت کرده و بر اساس مشخصات ماشین، مقادیر مرجع جریان محورهای d و q را محاسبه می‌کند. این مقادیر مرجع سپس به بخش کنترل جریان ارسال می‌شوند تا جریان واقعی ماشین به سمت مقادیر مطلوب هدایت شود.

مزیت این روش آن است که کنترل گشتاور نسبتاً ساده شده و پیچیدگی محاسبات کاهش می‌یابد. از سوی دیگر، وجود حلقه بسته جریان موجب افزایش دقت کنترل و بهبود پاسخ دینامیکی سیستم می‌شود.

استراتژی حداکثر گشتاور به ازای هر آمپر (MTPA)

برای دستیابی به بیشترین بازدهی ممکن، در این شبیه‌سازی از استراتژی Maximum Torque Per Ampere یا MTPA استفاده شده است. این روش یکی از پرکاربردترین تکنیک‌های کنترلی در ماشین‌های الکتریکی مدرن محسوب می‌شود.

هدف اصلی استراتژی MTPA تولید بیشترین مقدار گشتاور با کمترین مقدار جریان استاتور است. در واقع سیستم تلاش می‌کند ترکیبی از جریان‌های محور d و q را انتخاب کند که نسبت گشتاور تولیدی به جریان مصرفی بیشینه شود.

استفاده از این روش مزایای متعددی دارد. کاهش جریان مصرفی موجب کاهش تلفات اهمی سیم‌پیچ‌ها می‌شود. همچنین دمای کاری ماشین کاهش یافته و راندمان کلی سیستم افزایش پیدا می‌کند. در کاربردهایی که مصرف انرژی اهمیت بالایی دارد، استفاده از MTPA نقش بسیار مهمی در بهینه‌سازی عملکرد ایفا می‌کند.

در این شبیه‌سازی، مقدار گشتاور مرجع ابتدا توسط بلوک MTPA پردازش می‌شود و سپس مقادیر بهینه جریان برای دستیابی به گشتاور مورد نیاز تعیین می‌شوند.

کنترل جریان مبتنی بر PI

پس از تعیین مقادیر مرجع جریان، وظیفه کنترل جریان بر عهده کنترل‌کننده‌های PI قرار می‌گیرد. کنترل‌کننده تناسبی-انتگرالی یا PI یکی از متداول‌ترین روش‌های کنترل در سیستم‌های صنعتی است که به دلیل سادگی پیاده‌سازی و عملکرد مناسب، کاربرد گسترده‌ای دارد.

در این روش، اختلاف بین جریان مرجع و جریان واقعی اندازه‌گیری شده و به عنوان خطا در نظر گرفته می‌شود. بخش تناسبی کنترل‌کننده نسبت به خطا واکنش سریع نشان می‌دهد و بخش انتگرالی خطای ماندگار را حذف می‌کند.

نتیجه این فرآیند، تولید سیگنال‌های کنترلی مناسب برای مبدل سه‌فاز است. این سیگنال‌ها باعث می‌شوند جریان واقعی ماشین با دقت بالا مقدار مرجع را دنبال کند و در نتیجه گشتاور تولیدی نیز مطابق مقدار مورد نظر تنظیم شود.

بررسی عملکرد در حالت موتور

یکی از اهداف اصلی این شبیه‌سازی، ارزیابی عملکرد سیستم در حالت موتور است. در این وضعیت، انرژی الکتریکی ذخیره شده در باتری به انرژی مکانیکی تبدیل می‌شود و ماشین گشتاور مثبت تولید می‌کند.

در طول شبیه‌سازی، تغییرات پله‌ای گشتاور به سیستم اعمال می‌شود تا پاسخ دینامیکی کنترل‌کننده مورد بررسی قرار گیرد. نتایج معمولاً نشان می‌دهند که کنترل‌کننده قادر است در مدت زمان کوتاهی مقدار گشتاور واقعی را به مقدار مرجع برساند و نوسانات را به حداقل کاهش دهد.

این ویژگی برای کاربردهایی مانند محرکه‌های صنعتی، پمپ‌ها، کمپرسورها و سامانه‌های حمل‌ونقل الکتریکی اهمیت فراوانی دارد.

بررسی عملکرد در حالت ژنراتور

علاوه بر حالت موتور، عملکرد سیستم در حالت ژنراتور نیز مورد مطالعه قرار می‌گیرد. در این شرایط، انرژی مکانیکی از بار یا منبع خارجی دریافت شده و به انرژی الکتریکی تبدیل می‌شود.

در حالت ژنراتوری، گشتاور تولیدی دارای علامت منفی است و توان از سمت محور مکانیکی به سمت شبکه الکتریکی یا باتری منتقل می‌شود. این قابلیت در سیستم‌های بازیابی انرژی و خودروهای الکتریکی اهمیت بسیار زیادی دارد.

شبیه‌سازی نشان می‌دهد که الگوریتم کنترل حتی در هنگام تغییر ناگهانی بین حالت موتور و ژنراتور نیز پایداری خود را حفظ کرده و قادر به دنبال کردن دقیق مرجع گشتاور است.

زیرسیستم نمایش نتایج

برای تحلیل عملکرد سیستم، زیرسیستم Visualization مجموعه‌ای از اسکوپ‌ها و ابزارهای نمایش داده را در اختیار کاربر قرار می‌دهد. این بخش امکان مشاهده متغیرهای مهم از جمله گشتاور الکترومغناطیسی، جریان‌های محور d و q، سرعت زاویه‌ای، ولتاژهای کنترلی و سایر پارامترهای سیستم را فراهم می‌کند.

با استفاده از این نمودارها می‌توان کیفیت عملکرد کنترل‌کننده، سرعت پاسخ سیستم، میزان خطای ماندگار و رفتار گذرای ماشین را ارزیابی کرد. تحلیل این نتایج نقش مهمی در بهینه‌سازی پارامترهای کنترلی و بهبود عملکرد کلی سیستم دارد.

جمع‌بندی

این شبیه‌سازی نحوه کنترل گشتاور در یک ماشین رلوکتانسی سنکرون مبتنی بر درایو الکتریکی را بررسی می‌کند. در این ساختار، انرژی مورد نیاز از طریق یک باتری ولتاژ بالا و مبدل سه‌فاز کنترل‌شده تأمین می‌شود. کنترل گشتاور به صورت حلقه باز انجام شده و کنترل جریان توسط کنترل‌کننده‌های PI در حلقه بسته صورت می‌گیرد. همچنین برای دستیابی به بیشترین راندمان ممکن از استراتژی حداکثر گشتاور به ازای هر آمپر استفاده می‌شود.

نتایج حاصل از شبیه‌سازی نشان می‌دهد که سیستم قادر است در هر دو حالت موتور و ژنراتور عملکرد پایداری داشته باشد و تغییرات گشتاور مرجع را با دقت مناسبی دنبال کند. به همین دلیل این مدل می‌تواند به عنوان بستری مناسب برای مطالعه رفتار ماشین‌های رلوکتانسی سنکرون، طراحی الگوریتم‌های کنترلی پیشرفته و توسعه سامانه‌های محرکه الکتریکی مدرن در محیط Matlab مورد استفاده قرار گیرد.

“`
