ماشینهای سنکرون یکی از مهمترین تجهیزات مورد استفاده در سامانههای محرکه الکتریکی مدرن به شمار میروند. این ماشینها به دلیل راندمان بالا، قابلیت کنترل دقیق و عملکرد مناسب در کاربردهای صنعتی و حملونقل الکتریکی، جایگاه ویژهای در طراحی سیستمهای محرکه پیدا کردهاند. در بسیاری از کاربردهای پیشرفته، کنترل دقیق سرعت روتور از اهمیت بسیار بالایی برخوردار است؛ زیرا عملکرد صحیح تجهیزات مکانیکی و الکتریکی وابسته به تنظیم مناسب سرعت و گشتاور تولیدی ماشین است.
در این شبیهسازی، فرآیند کنترل سرعت زاویهای روتور در یک ماشین سنکرون (Synchronous Machine یا SM) مورد بررسی قرار میگیرد. هدف اصلی، ایجاد یک ساختار کنترلی است که بتواند سرعت روتور را با دقت بالا به مقدار مرجع تعیینشده برساند و در شرایط مختلف بارگذاری، پایداری و کیفیت عملکرد سیستم را حفظ کند. برای دستیابی به این هدف از یک ساختار کنترلی آبشاری مبتنی بر کنترلکنندههای PI استفاده شده است که شامل حلقه کنترل سرعت و حلقههای کنترل جریان میشود.
معرفی سیستم محرکه الکتریکی
سیستم مورد بررسی یک محرکه الکتریکی مبتنی بر ماشین سنکرون است که انرژی مورد نیاز خود را از یک باتری ولتاژ بالا دریافت میکند. استفاده از باتری ولتاژ بالا باعث میشود سیستم بتواند توان لازم برای راهاندازی و کنترل ماشین را در شرایط مختلف تأمین کند. این ساختار مشابه سامانههایی است که در خودروهای الکتریکی، تجهیزات صنعتی و سیستمهای حملونقل پیشرفته مورد استفاده قرار میگیرند.
در این مدل، باتری از طریق یک مبدل سهفاز کنترلشده به سیمپیچهای استاتور متصل میشود. این مبدل وظیفه تنظیم ولتاژ و جریان اعمالی به استاتور را بر عهده دارد و امکان کنترل دقیق میدان مغناطیسی و گشتاور تولیدی را فراهم میکند. علاوه بر آن، سیمپیچ روتور از طریق یک چاپر چهارربعی کنترلشده تغذیه میشود که قابلیت عملکرد در تمامی نواحی کاری شامل موتوری و ژنراتوری را فراهم میسازد.
برای اعمال بار مکانیکی به ماشین نیز از یک منبع گشتاور ایدهآل استفاده شده است. این منبع میتواند شرایط مختلف بارگذاری را شبیهسازی کند تا عملکرد سیستم کنترلی در برابر تغییرات بار مورد ارزیابی قرار گیرد.
ساختار کلی مدل شبیهسازی

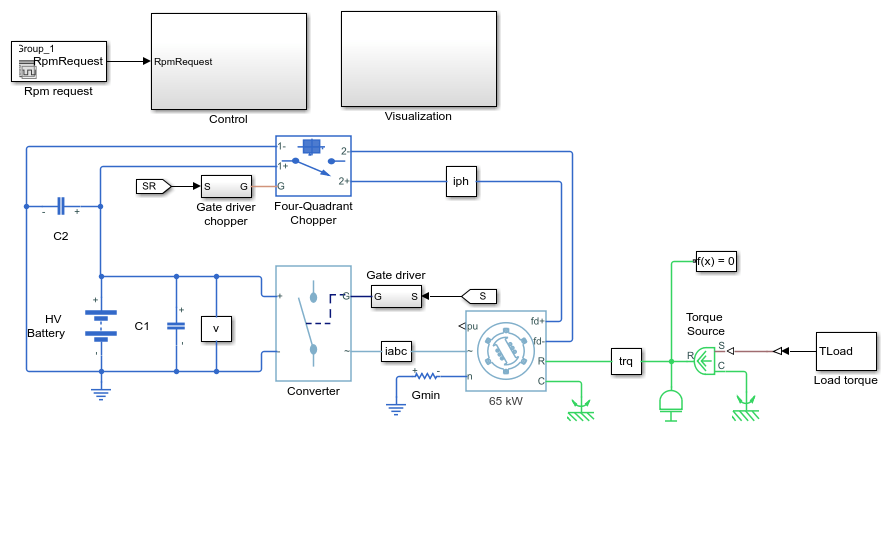

مدل توسعهیافته در محیط Matlab/Simulink شامل چندین زیرسیستم اصلی است که هر یک وظیفه مشخصی را بر عهده دارند. این زیرسیستمها شامل منبع تغذیه، مبدلهای قدرت، ماشین سنکرون، سیستم کنترل، بار مکانیکی و بخش نمایش نتایج هستند.
ترکیب این اجزا امکان بررسی کامل رفتار دینامیکی ماشین را فراهم میکند. کاربر میتواند پاسخ سیستم را در شرایط مختلف راهاندازی، تغییر سرعت مرجع و تغییر بار مکانیکی مشاهده و تحلیل کند.
کنترل سرعت در ماشین سنکرون
کنترل سرعت یکی از مهمترین وظایف در سیستمهای محرکه الکتریکی محسوب میشود. در این شبیهسازی، سرعت زاویهای روتور به عنوان متغیر اصلی کنترل در نظر گرفته شده است. هدف کنترلکننده این است که سرعت واقعی ماشین را با سرعت مرجع مقایسه کرده و خطای موجود را به حداقل برساند.
برای دستیابی به عملکرد مطلوب، از یک ساختار کنترل آبشاری استفاده شده است. در این روش، حلقه کنترل سرعت در لایه بیرونی قرار دارد و خروجی آن به عنوان مرجع حلقههای کنترل جریان مورد استفاده قرار میگیرد. این ساختار باعث میشود پاسخ سیستم سریعتر، پایدارتر و مقاومتر در برابر اغتشاشات خارجی باشد.
حلقه خارجی کنترل سرعت
حلقه خارجی وظیفه کنترل سرعت زاویهای روتور را بر عهده دارد. در این بخش، سرعت اندازهگیریشده ماشین با مقدار مرجع مقایسه میشود. اختلاف بین این دو مقدار به عنوان خطا وارد کنترلکننده PI میشود.
کنترلکننده PI بر اساس خطای سرعت، مقدار مناسب جریان یا گشتاور مورد نیاز را تعیین میکند. بخش تناسبی کنترلکننده باعث واکنش سریع سیستم به تغییرات میشود و بخش انتگرالی خطای ماندگار را حذف میکند. در نتیجه، سرعت ماشین میتواند با دقت بالایی مقدار مرجع را دنبال کند.
حلقههای داخلی کنترل جریان
در کنار حلقه کنترل سرعت، سه حلقه کنترل جریان نیز در ساختار کنترلی وجود دارند. این حلقهها وظیفه تنظیم جریانهای الکتریکی ماشین را بر عهده دارند. از آنجا که دینامیک جریان نسبت به دینامیک سرعت بسیار سریعتر است، این حلقهها در نرخ نمونهبرداری بالاتری اجرا میشوند.
وجود حلقههای داخلی جریان باعث میشود کنترلکننده بتواند تغییرات ناگهانی بار یا شرایط کاری را سریعتر جبران کند. همچنین این ساختار موجب کاهش نوسانات جریان و بهبود کیفیت توان در سیستم محرکه میشود.
کنترل دقیق جریان علاوه بر افزایش راندمان، از ایجاد تنشهای حرارتی و الکتریکی در اجزای ماشین نیز جلوگیری میکند. این موضوع در کاربردهای توان بالا اهمیت بسیار زیادی دارد.
استفاده از کنترلکنندههای PI
کنترلکنندههای PI از رایجترین روشهای کنترل در صنایع الکتریکی هستند. سادگی طراحی، قابلیت پیادهسازی آسان و عملکرد مناسب باعث شده است این کنترلکنندهها در بسیاری از سامانههای محرکه مورد استفاده قرار گیرند.
در این شبیهسازی، تمامی حلقههای کنترلی مبتنی بر کنترلکننده PI طراحی شدهاند. تنظیم مناسب ضرایب تناسبی و انتگرالی نقش مهمی در کیفیت پاسخ سیستم دارد. انتخاب صحیح این پارامترها میتواند زمان نشست را کاهش داده و اضافهجهش سیستم را محدود کند.
زمانبندی وظایف کنترلی با Stateflow
یکی از بخشهای مهم این شبیهسازی، مدیریت اجرای وظایف کنترلی است. برای این منظور از Stateflow استفاده شده است. Stateflow ابزاری قدرتمند در محیط Matlab است که امکان طراحی ماشین حالت و سیستمهای منطقی را فراهم میکند.
در این مدل، زمانبندی اجرای حلقههای کنترلی توسط یک ماشین حالت طراحیشده در Stateflow انجام میشود. این ساختار تضمین میکند که هر بخش کنترلی در زمان مناسب اجرا شود و تداخل زمانی میان وظایف مختلف به وجود نیاید.
استفاده از Stateflow به ویژه در سیستمهای چندنرخی اهمیت زیادی دارد؛ زیرا حلقههای مختلف ممکن است با نرخهای نمونهبرداری متفاوت اجرا شوند. مدیریت صحیح این نرخها نقش مهمی در پایداری و دقت سیستم ایفا میکند.
نقش مبدل سهفاز کنترلشده
مبدل سهفاز کنترلشده وظیفه تبدیل انرژی الکتریکی ذخیرهشده در باتری به ولتاژ و جریان مناسب برای استاتور را بر عهده دارد. این مبدل با استفاده از الگوریتمهای کنترلی، ولتاژ خروجی خود را تنظیم میکند تا جریانهای مورد نیاز ماشین تأمین شوند.
کنترل مناسب این مبدل باعث میشود ماشین بتواند در شرایط مختلف سرعت و بار، عملکرد مطلوبی داشته باشد. همچنین کیفیت شکل موج جریان و ولتاژ نیز بهبود پیدا میکند.
عملکرد چاپر چهارربعی
چاپر چهارربعی یکی دیگر از اجزای مهم سیستم است که برای تغذیه سیمپیچ روتور مورد استفاده قرار میگیرد. این تجهیز امکان کنترل جریان در هر دو جهت را فراهم میکند و میتواند در نواحی مختلف عملکردی ماشین مورد استفاده قرار گیرد.
قابلیت عملکرد چهارربعی به سیستم اجازه میدهد علاوه بر حالت موتوری، در شرایط ترمز احیایی نیز انرژی را بازیابی کرده و به منبع تغذیه بازگرداند. این ویژگی در سامانههای حملونقل الکتریکی اهمیت ویژهای دارد.
بررسی نتایج شبیهسازی
برای ارزیابی عملکرد سیستم، نتایج شبیهسازی از طریق ابزار Simscape Logging ثبت و تحلیل میشوند. دادههای ثبتشده شامل سرعت روتور، گشتاور تولیدی، جریانهای فازی و سایر متغیرهای مهم سیستم هستند.

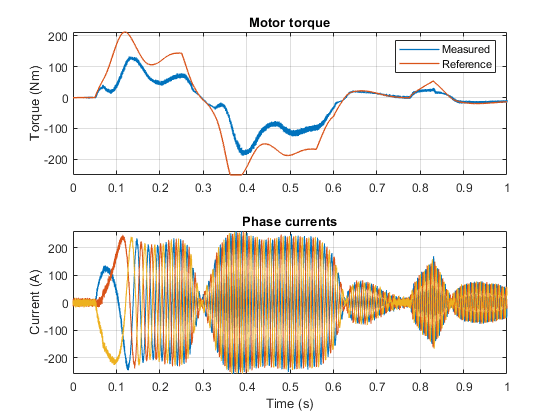

یکی از مهمترین نمودارهای حاصل از شبیهسازی، مقایسه گشتاور مرجع و گشتاور اندازهگیریشده ماشین است. این نمودار نشان میدهد که سیستم کنترلی تا چه اندازه قادر است گشتاور واقعی را به مقدار درخواستی نزدیک کند.
در یک سیستم کنترلی مناسب، گشتاور اندازهگیریشده باید با کمترین خطا مقدار مرجع را دنبال کند. نتایج نشان میدهند که ساختار کنترل آبشاری مبتنی بر PI توانسته است عملکرد مطلوبی در این زمینه ارائه دهد.
همچنین جریانهای فازی ماشین نیز مورد بررسی قرار میگیرند. شکل موج این جریانها اطلاعات ارزشمندی درباره عملکرد مبدلها، کیفیت کنترل جریان و وضعیت کلی سیستم فراهم میکند. متقارن بودن جریانها و محدود بودن اعوجاج آنها از نشانههای عملکرد صحیح سیستم است.
مزایای این شبیهسازی
این شبیهسازی امکان بررسی دقیق رفتار دینامیکی ماشین سنکرون را فراهم میکند. مهندسان و پژوهشگران میتوانند بدون نیاز به تجهیزات آزمایشگاهی گرانقیمت، عملکرد سیستم را در شرایط مختلف مطالعه کنند.
همچنین امکان تغییر پارامترهای کنترلی، مشخصات ماشین، ویژگیهای مبدلها و شرایط بارگذاری وجود دارد. این انعطافپذیری باعث میشود مدل حاضر به بستری مناسب برای آموزش، تحقیق و توسعه سامانههای محرکه الکتریکی تبدیل شود.
جمعبندی
در این شبیهسازی، کنترل سرعت یک ماشین سنکرون در یک سامانه محرکه الکتریکی مبتنی بر باتری مورد بررسی قرار گرفت. ساختار سیستم شامل مبدل سهفاز کنترلشده برای استاتور، چاپر چهارربعی برای روتور، منبع گشتاور مکانیکی و یک سیستم کنترل آبشاری مبتنی بر کنترلکنندههای PI است.
وجود حلقه خارجی کنترل سرعت و سه حلقه داخلی کنترل جریان باعث شده است سیستم بتواند سرعت و گشتاور مورد نظر را با دقت بالا دنبال کند. همچنین استفاده از Stateflow برای زمانبندی وظایف کنترلی، عملکرد پایدار سیستم را در شرایط چندنرخی تضمین میکند. نتایج حاصل از شبیهسازی نیز نشان میدهند که این ساختار قادر است پاسخ دینامیکی مطلوبی ارائه داده و کنترل مؤثری بر سرعت و گشتاور ماشین سنکرون اعمال کند.
“`
