محرک خطی هیبریدی (Hybrid Linear Actuator) یکی از نمونههای پیشرفته در سیستمهای مکاترونیکی است که با هدف ترکیب مزایای دو فناوری متفاوت طراحی میشود. در این مثال، یک سیستم هیبریدی شامل موتور DC به همراه مکانیزم پیچ-مهره (Lead Screw) در کنار یک استک پیزوالکتریک در نظر گرفته شده است. این ترکیب بهگونهای طراحی شده که بتواند هم جابهجاییهای بزرگ در حد چندین میلیمتر تا چند سانتیمتر را فراهم کند و هم دقت بسیار بالا در مقیاس میکرومتری را تضمین نماید.

در سیستمهای محرک خطی معمولی، همواره یک تضاد اساسی بین دامنه حرکت و سرعت پاسخ وجود دارد. موتورهای DC به همراه سیستمهای تبدیل حرکت دورانی به خطی مانند لید اسکرو، قادر به ایجاد جابهجاییهای بزرگ هستند اما پاسخ دینامیکی آنها نسبتاً کند است. در مقابل، محرکهای پیزوالکتریک دارای پاسخ بسیار سریع و دقت بالا هستند، اما دامنه حرکتی بسیار محدودی در حدود ±0.1 میلیمتر دارند. ترکیب این دو فناوری باعث ایجاد یک محرک هیبریدی میشود که میتواند هم محدوده حرکتی وسیع و هم دقت بالا را بهطور همزمان ارائه دهد.
یکی از کاربردهای مهم چنین سیستمهایی در کنترل جهتدهی آنتنها برای ردیابی ماهوارهها است. در این نوع کاربرد، سیستم باید قادر باشد بین ماهوارههای مختلف با تغییرات زاویهای بزرگ و با ثابت زمانی در حد چند ثانیه جابهجا شود. در عین حال، هنگام دنبال کردن یک ماهواره غیرزمینآهنگ، نیاز به اصلاحات بسیار دقیق و سریع وجود دارد تا خطای ردیابی به حداقل برسد. اینجا دقیقاً جایی است که معماری هیبریدی وارد عمل میشود.

در ساختار این محرک، موتور DC و مکانیزم لید اسکرو وظیفه ایجاد حرکتهای با دامنه بزرگ را بر عهده دارند. این بخش از سیستم مانند یک عملگر “ماکرو” عمل میکند که موقعیت کلی سیستم را تنظیم میکند. از طرف دیگر، استک پیزوالکتریک به عنوان یک عملگر “میکرو” عمل کرده و وظیفه اصلاحات بسیار دقیق و سریع را بر عهده دارد. این دو بخش به صورت سری در کنار یکدیگر قرار گرفتهاند تا خروجی نهایی ترکیبی از عملکرد هر دو باشد.
از منظر مدلسازی دینامیکی، میتوان سیستم را به صورت ترکیبی از دو زیرسیستم خطی یا شبهخطی در نظر گرفت. بخش موتور DC معمولاً با معادلات الکتریکی و مکانیکی زیر مدلسازی میشود:
V = L di/dt + R i + K_e ω
J dω/dt = K_t i – B ω – τ_load
که در آن V ولتاژ ورودی، i جریان آرمیچر، ω سرعت زاویهای، J ممان اینرسی، B اصطکاک ویسکوز و τ بار مکانیکی است. خروجی این بخش پس از تبدیل توسط لید اسکرو به جابهجایی خطی تبدیل میشود.
در مقابل، استک پیزوالکتریک را میتوان به صورت یک سیستم مرتبه اول با بهره بالا و اشباع محدود مدل کرد. ویژگی مهم این بخش، سرعت پاسخ بسیار بالا و محدودیت دامنه جابهجایی است. در مدل ارائهشده، این دامنه معمولاً در حدود ±0.1 میلیمتر در نظر گرفته میشود.

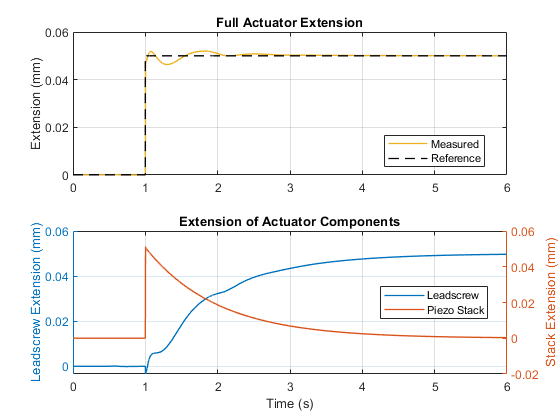

رفتار کلی سیستم هیبریدی زمانی جالب میشود که یک ورودی پله (Step Input) به آن اعمال کنیم. برای مثال، اگر ورودی بسیار کوچک مانند 0.05 میلیمتر باشد، ابتدا بخش پیزوالکتریک واکنش نشان میدهد و تقریباً تمام تغییر موقعیت اولیه توسط این بخش انجام میشود. سپس بهتدریج موتور DC وارد عمل شده و موقعیت میانگین را به مقدار جدید منتقل میکند. در این حالت، نقش پیزو بیشتر شبیه یک جبرانکننده سریع (Fast Compensator) است.

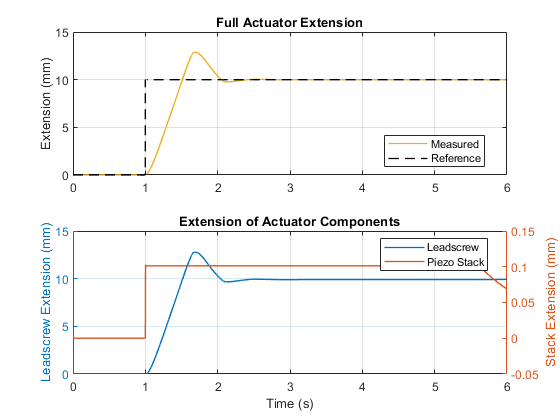

اما زمانی که ورودی بزرگتری مانند 10 میلیمتر اعمال شود، نقش موتور DC بسیار پررنگتر میشود. در این حالت، موتور DC و لید اسکرو مسئول اصلی جابهجایی هستند و پیزو تنها اصلاحات جزئی و سریع را انجام میدهد. این رفتار دوگانه نشاندهنده فلسفه اصلی طراحی سیستمهای هیبریدی است: تقسیم وظایف بین عملگر سریع و عملگر قدرتمند.
از دیدگاه کنترل سیستم، این ساختار نیازمند یک استراتژی کنترلی هماهنگ است تا تداخل بین دو عملگر به حداقل برسد. معمولاً کنترلکننده بهگونهای طراحی میشود که ابتدا خطای سریع توسط پیزو حذف شود و سپس خطای ماندگار توسط موتور DC جبران گردد. این روش باعث بهبود چشمگیر در پاسخ گذرا و حالت ماندگار سیستم میشود.

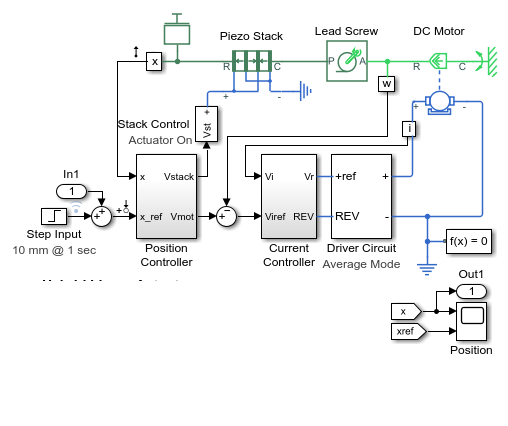

یکی از ابزارهای مهم برای تحلیل چنین سیستمهایی در محیط Matlab، استفاده از خطیسازی مدل و تحلیل پاسخ فرکانسی است. با استفاده از دستور linmod میتوان مدل غیرخطی را در نقطه کاری مشخص خطیسازی کرد. سپس با استفاده از ابزارهایی مانند Model Linearizer و رسم نمودار Bode، میتوان رفتار فرکانسی کل سیستم را بررسی نمود.

تحلیل فرکانسی نشان میدهد که بخش پیزوالکتریک در فرکانسهای بالا عملکرد بسیار خوبی دارد و میتواند سیگنالهای سریع را دنبال کند، در حالی که موتور DC در فرکانسهای پایین عملکرد غالب دارد. ترکیب این دو باعث ایجاد پهنای باند وسیعتر برای سیستم هیبریدی میشود.
نکته مهم در شبیهسازی این سیستم، تنظیم شرایط اولیه است. برای مثال، مقدار اولیه انتگرالگیر کنترلکننده معمولاً به صورت یک مقدار کوچک غیرصفر تنظیم میشود تا از خطیسازی نادرست در اطراف نقطه صفر جلوگیری شود. این موضوع بهخصوص زمانی اهمیت دارد که بلوکهای غیرخطی مانند تابع قدر مطلق (Abs) در مدل وجود داشته باشند.
در تحلیل نتایج شبیهسازی، مشاهده میشود که در پاسخ زمانی، ابتدا پیزو واکنش سریع نشان میدهد و سپس موتور DC بهتدریج موقعیت را تثبیت میکند. این رفتار نشاندهنده همکاری سلسلهمراتبی بین دو عملگر است. در واقع، پیزو نقش یک اصلاحکننده سریع را دارد و موتور DC نقش تثبیتکننده بلندمدت را ایفا میکند.
در حوزه کاربردی، چنین ساختاری در سیستمهای ردیابی دقیق مانند آنتنهای مخابراتی، سیستمهای اپتیکی، میکروسکوپهای دقیق و تجهیزات نیمههادی بسیار کاربرد دارد. در این سیستمها، نیاز به ترکیب حرکتهای بزرگ و دقت در حد نانومتر یا میکرومتر وجود دارد که تنها با یک نوع عملگر قابل دستیابی نیست.
از منظر طراحی سیستم، یکی از چالشهای اصلی، جلوگیری از تداخل دینامیکی بین دو عملگر است. اگر کنترل بهدرستی طراحی نشود، ممکن است پیزو و موتور DC در خلاف جهت یکدیگر عمل کرده و باعث نوسان یا کاهش پایداری سیستم شوند. به همین دلیل طراحی کنترلکنندههای چندورودی-چندخروجی (MIMO) یا استفاده از روشهای جداسازی فرکانسی (Frequency Separation) اهمیت زیادی دارد.

در نهایت، محرک خطی هیبریدی نمونهای از یک رویکرد مهندسی مدرن در طراحی سیستمهای دقیق است که با ترکیب فناوریهای مختلف، محدودیتهای هر یک را جبران میکند. شبیهسازی این سیستم در Matlab امکان تحلیل دقیق رفتار زمانی و فرکانسی را فراهم کرده و به مهندسان اجازه میدهد تا پیش از ساخت فیزیکی، عملکرد سیستم را بهینهسازی کنند.
