موتورهای سنکرون یکی از مهم‌ترین ماشین‌های الکتریکی مورد استفاده در صنایع بزرگ، نیروگاه‌ها، سیستم‌های انتقال انرژی و تجهیزات با توان بالا هستند. این موتورها به دلیل راندمان زیاد، قابلیت عملکرد با ضریب توان قابل تنظیم و سرعت کاملاً ثابت، جایگاه ویژه‌ای در کاربردهای صنعتی دارند. با این حال، برخلاف موتورهای القایی، موتور سنکرون به صورت ذاتی قادر به راه‌اندازی مستقیم از حالت سکون نیست و برای رسیدن به سرعت سنکرون نیازمند یک فرآیند راه‌اندازی ویژه است. در این شبیه سازی، روش استاندارد راه‌اندازی یک موتور سنکرون بررسی شده و نحوه پیاده‌سازی آن در محیط Matlab و Simulink تشریح می‌شود.

مقدمه

موتور سنکرون ماشینی است که سرعت چرخش روتور آن دقیقاً برابر با سرعت میدان مغناطیسی دوار استاتور است. به عبارت دیگر، در شرایط پایدار هیچ لغزشی میان میدان استاتور و روتور وجود ندارد و موتور دقیقاً با فرکانس شبکه سنکرون می‌شود. همین ویژگی باعث می‌شود سرعت موتور حتی با تغییرات بار نیز تقریباً ثابت باقی بماند.

با وجود مزایای فراوان، یکی از چالش‌های اصلی این ماشین، فرآیند راه‌اندازی آن است. اگر ولتاژ تحریک DC از همان ابتدای راه‌اندازی به سیم‌پیچ میدان اعمال شود، روتور قادر به دنبال کردن میدان دوار استاتور نخواهد بود و گشتاور لازم برای شتاب‌گیری ایجاد نمی‌شود. به همین دلیل، موتور ابتدا همانند یک موتور القایی راه‌اندازی شده و پس از نزدیک شدن سرعت روتور به سرعت سنکرون، تحریک DC اعمال می‌شود تا موتور وارد حالت سنکرون گردد.

اصل عملکرد موتور سنکرون در هنگام راه‌اندازی

در لحظه شروع کار، سیم‌پیچ میدان هیچ ولتاژ DC دریافت نمی‌کند. در این شرایط، روتور مانند یک ماشین القایی رفتار کرده و جریان‌هایی در سیم‌پیچ میدان و سیم‌پیچ‌های دمپر (Damper Windings) القا می‌شوند. وجود این جریان‌های القایی باعث تولید گشتاور راه‌اندازی شده و موتور به تدریج شتاب می‌گیرد.

سیم‌پیچ‌های دمپر که معمولاً روی قطب‌های روتور قرار دارند، علاوه بر کاهش نوسانات مکانیکی، نقش بسیار مهمی در فرآیند راه‌اندازی ایفا می‌کنند. این سیم‌پیچ‌ها همانند قفس سنجابی در موتور القایی عمل کرده و امکان تولید گشتاور اولیه را فراهم می‌کنند.

در این مرحله، موتور هیچ‌گونه میدان مغناطیسی ثابت ناشی از تحریک DC ندارد و تمام فرآیند شتاب‌گیری توسط میدان‌های القایی انجام می‌شود. به همین دلیل این مرحله را راه‌اندازی در حالت ماشین القایی می‌نامند.

نقش مقاومت متصل به سیم‌پیچ میدان

یکی از نکات مهم در فرآیند راه‌اندازی، نحوه اتصال سیم‌پیچ میدان است. در هنگام شروع حرکت، ولتاژهای قابل توجهی در اثر تغییرات شار مغناطیسی در سیم‌پیچ میدان القا می‌شوند. اگر این ولتاژها کنترل نشوند، ممکن است باعث آسیب دیدن عایق سیم‌پیچ یا ایجاد تنش‌های الکتریکی شوند.

به همین دلیل یک مقاومت مناسب به صورت موقت دو سر سیم‌پیچ میدان قرار می‌گیرد. این مقاومت دو وظیفه اصلی دارد:

• ایجاد مسیر مناسب برای عبور جریان القایی سیم‌پیچ میدان.
• محدود کردن ولتاژ القایی ایجاد شده در سیم‌پیچ میدان.

در این شبیه سازی مقدار این مقاومت برابر با 2 پریونیت (2 pu) در نظر گرفته شده است که مقدار مناسبی برای محدود کردن جریان و ولتاژ در هنگام راه‌اندازی محسوب می‌شود.

اعمال تحریک DC و سنکرون شدن موتور

پس از آنکه سرعت موتور به مقدار مشخصی نزدیک سرعت سنکرون رسید، دیگر موتور آماده ورود به حالت عملکرد اصلی خود خواهد بود. در این لحظه مقاومت راه‌اندازی از مدار خارج شده و منبع ولتاژ DC به سیم‌پیچ میدان متصل می‌شود.

اعمال ولتاژ تحریک باعث تشکیل میدان مغناطیسی ثابت روی روتور می‌شود. میدان مغناطیسی روتور با میدان دوار استاتور قفل شده و موتور وارد حالت سنکرون می‌شود. از این لحظه به بعد سرعت موتور دقیقاً برابر سرعت سنکرون باقی می‌ماند و حتی با تغییرات بار نیز تقریباً ثابت خواهد بود.

در این مثال، هنگامی که سرعت روتور به مقدار 0.99 پریونیت می‌رسد، مقاومت راه‌اندازی از مدار حذف شده و منبع تحریک با ولتاژ 1 پریونیت جایگزین آن می‌شود. این لحظه نقطه آغاز فرآیند سنکرون شدن موتور است.

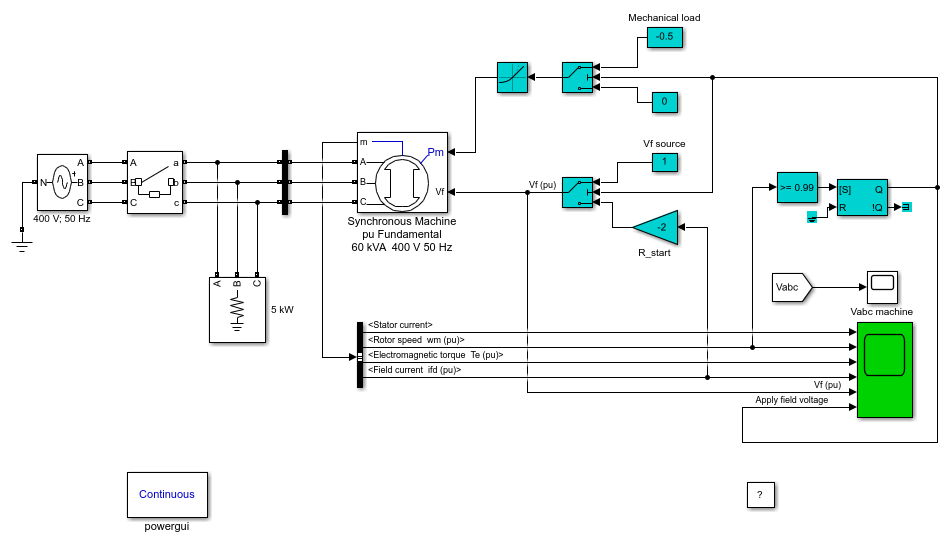

مدل‌سازی موتور در Matlab و Simulink

در مدل ماشین سنکرون موجود در Simulink، ترمینال‌های سیم‌پیچ میدان به صورت مستقیم در دسترس کاربر قرار ندارند. به جای اتصال فیزیکی سیم‌پیچ میدان، یک ورودی سیگنال با نام Vf برای اعمال ولتاژ تحریک در نظر گرفته شده است.

اگر این ورودی بدون اتصال باقی بماند، نرم‌افزار مقدار صفر ولت را به سیم‌پیچ میدان اعمال می‌کند. این وضعیت معادل اتصال کوتاه سیم‌پیچ میدان بوده و باعث می‌شود موتور در ابتدای راه‌اندازی هیچ تحریک DC نداشته باشد.

برای شبیه‌سازی مقاومت راه‌اندازی، جریان میدان (idf) اندازه‌گیری شده و پس از عبور از یک بلوک بهره با نام R_start، افت ولتاژ ناشی از مقاومت محاسبه می‌شود. این روش دقیقاً رفتار مقاومت واقعی متصل به سیم‌پیچ میدان را شبیه‌سازی می‌کند.

مشخصات موتور مورد بررسی

در این شبیه سازی یک موتور سنکرون سه‌فاز با مشخصات زیر مورد استفاده قرار گرفته است:

• توان نامی: 60 کیلوولت آمپر
• ولتاژ نامی: 400 ولت
• فرکانس: 50 هرتز
• نوع راه‌اندازی: بدون بار
• مقاومت راه‌اندازی: 2 پریونیت
• ولتاژ تحریک میدان: 1 پریونیت

این مشخصات نمونه‌ای مناسب برای تحلیل رفتار دینامیکی موتور در هنگام راه‌اندازی و بررسی فرآیند سنکرون شدن محسوب می‌شوند.

توالی رخدادهای شبیه سازی

فرآیند راه‌اندازی موتور در این مدل مطابق یک توالی زمانی مشخص انجام می‌شود. ابتدا در زمان 0.1 ثانیه کلید قدرت بسته شده و موتور مستقیماً به شبکه متصل می‌شود. از آنجا که ولتاژ تحریک اعمال نشده است، موتور مانند یک ماشین القایی شروع به شتاب گرفتن می‌کند.

در ادامه، مقاومت راه‌اندازی همچنان دو سر سیم‌پیچ میدان باقی می‌ماند تا جریان‌های القایی کنترل شوند. با افزایش سرعت، لغزش کاهش یافته و سرعت موتور به تدریج به سرعت سنکرون نزدیک می‌شود.

هنگامی که سرعت روتور به 0.99 پریونیت رسید، مقاومت راه‌اندازی از مدار حذف شده و ولتاژ تحریک DC برابر با 1 پریونیت به سیم‌پیچ میدان اعمال می‌شود. همزمان توان مکانیکی نیز به صورت خطی از صفر تا 50 درصد توان نامی در مدت یک ثانیه افزایش پیدا می‌کند. این افزایش تدریجی بار باعث می‌شود موتور بدون ایجاد نوسانات شدید وارد حالت بهره‌برداری شود.

در حدود زمان 1.3 ثانیه، موتور کاملاً با میدان مغناطیسی استاتور قفل شده و سرعت آن به مقدار 1 پریونیت می‌رسد. از این لحظه به بعد موتور در وضعیت سنکرون قرار داشته و سرعت آن ثابت باقی می‌ماند.

تحلیل نتایج شبیه سازی

نتایج شبیه سازی نشان می‌دهد که استفاده از مقاومت راه‌اندازی موجب کاهش تنش‌های الکتریکی وارد بر سیم‌پیچ میدان شده و فرآیند راه‌اندازی را کاملاً پایدار می‌کند. همچنین اعمال تحریک در زمانی که سرعت روتور به 99 درصد سرعت سنکرون رسیده است، باعث می‌شود موتور بدون ضربه مکانیکی یا نوسانات شدید وارد حالت سنکرون شود.

نمودارهای سرعت، جریان استاتور، جریان میدان، گشتاور الکترومغناطیسی و توان مکانیکی به خوبی مراحل مختلف راه‌اندازی را نمایش می‌دهند. در ابتدا جریان راه‌اندازی نسبتاً زیاد است، اما با افزایش سرعت کاهش یافته و پس از اعمال تحریک، جریان‌ها به مقدار نامی نزدیک می‌شوند. همچنین سرعت موتور پس از رسیدن به مقدار سنکرون کاملاً ثابت باقی می‌ماند که نشان‌دهنده عملکرد صحیح سیستم کنترل و مدل شبیه سازی است.

جمع‌بندی

این شبیه سازی یکی از کاربردی‌ترین مثال‌های مربوط به راه‌اندازی موتورهای سنکرون در محیط Matlab و Simulink را ارائه می‌دهد. در این مدل، موتور ابتدا بدون تحریک DC و مشابه یک موتور القایی شتاب می‌گیرد و سپس با رسیدن سرعت به نزدیکی سرعت سنکرون، ولتاژ تحریک به سیم‌پیچ میدان اعمال می‌شود. استفاده از مقاومت راه‌اندازی، کنترل جریان‌های القایی، حذف مقاومت در زمان مناسب و اعمال تدریجی بار مکانیکی، همگی موجب می‌شوند موتور بدون ناپایداری وارد حالت سنکرون شود. بررسی این شبیه سازی علاوه بر آشنایی با اصول عملکرد موتورهای سنکرون، درک مناسبی از مدل‌سازی دینامیکی ماشین‌های الکتریکی و روش‌های کنترل راه‌اندازی آن‌ها در محیط Matlab فراهم می‌کند.
