ماشینهای سنکرون یکی از مهمترین انواع ماشینهای الکتریکی در سامانههای محرکه مدرن، صنایع سنگین، وسایل نقلیه الکتریکی و کاربردهای تولید انرژی به شمار میروند. عملکرد دقیق، راندمان بالا و قابلیت کنترل مناسب باعث شده است که این ماشینها در بسیاری از کاربردهای صنعتی مورد استفاده قرار گیرند. برای دستیابی به عملکرد مطلوب در چنین سیستمهایی، استفاده از روشهای کنترلی پیشرفته ضروری است. یکی از این روشهای پیشرفته، کنترل مبتنی بر فضای حالت است که امکان کنترل دقیق جریانها، گشتاور و پاسخ دینامیکی سیستم را فراهم میکند.
در این شبیهسازی، کنترل جریانهای یک ماشین سنکرون در یک سامانه محرکه کششی مورد بررسی قرار میگیرد. ساختار مدل به گونهای طراحی شده است که ماشین سنکرون توسط یک باتری ولتاژ بالا تغذیه شده و کنترل کاملی بر جریانهای استاتور و روتور اعمال میشود. هدف اصلی این شبیهسازی، بررسی عملکرد کنترلکننده فضای حالت در شرایط مختلف کاری و ارزیابی پاسخ سیستم در حالتهای موتوری و ژنراتوری است.
ساختار کلی سیستم محرکه

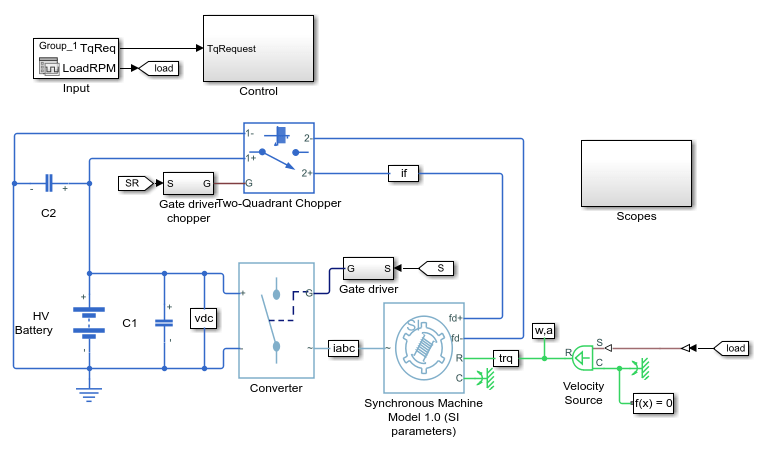

در این مدل، یک باتری ولتاژ بالا به عنوان منبع اصلی انرژی الکتریکی مورد استفاده قرار گرفته است. انرژی ذخیره شده در باتری از طریق یک مبدل سهفاز کنترلشده به سیمپیچهای استاتور ماشین سنکرون منتقل میشود. این مبدل وظیفه تولید ولتاژهای سهفاز مورد نیاز ماشین را بر عهده دارد و امکان کنترل دقیق جریانهای استاتور را فراهم میکند.
علاوه بر استاتور، سیمپیچ روتور نیز نیازمند یک منبع تغذیه قابل کنترل است. به همین منظور از یک چاپر دوربعی کنترلشده استفاده میشود. این چاپر قابلیت تنظیم جریان میدان روتور را داشته و امکان عملکرد مناسب ماشین در شرایط مختلف را فراهم میسازد. استفاده از چاپر دوربعی باعث میشود جریان روتور بتواند در محدوده گستردهای کنترل شود و پاسخ دینامیکی سیستم بهبود یابد.
بار مکانیکی سیستم توسط یک منبع ایدهآل سرعت زاویهای مدلسازی شده است. این منبع امکان اعمال شرایط مختلف کاری را فراهم میکند و اجازه میدهد عملکرد سیستم تحت سرعتهای مشخص مورد ارزیابی قرار گیرد. در این شبیهسازی ماشین در ناحیهای پایینتر از سرعت پایه فعالیت میکند که یکی از رایجترین شرایط بهرهبرداری در سامانههای کششی محسوب میشود.
مفهوم کنترل فضای حالت
کنترل فضای حالت یکی از روشهای مدرن کنترل سیستمهای دینامیکی است که در آن تمامی متغیرهای حالت سیستم به طور همزمان مورد استفاده قرار میگیرند. برخلاف کنترلکنندههای کلاسیک که تنها از سیگنال خطا استفاده میکنند، در روش فضای حالت اطلاعات بیشتری از وضعیت سیستم در اختیار کنترلکننده قرار دارد.
در این رویکرد، مدل ریاضی ماشین سنکرون به صورت مجموعهای از معادلات دیفرانسیل نمایش داده میشود. سپس کنترلکننده با استفاده از بازخورد متغیرهای حالت، عملکرد سیستم را تنظیم میکند. این روش مزایایی همچون پاسخ سریعتر، پایداری بهتر و قابلیت مقابله با اغتشاشات را به همراه دارد.
استفاده از کنترل فضای حالت در سامانههای محرکه الکتریکی به ویژه در کاربردهای کششی اهمیت زیادی دارد، زیرا تغییرات بار و شرایط کاری میتواند به سرعت رخ دهد و سیستم باید قادر باشد در کوتاهترین زمان ممکن به این تغییرات پاسخ دهد.
تبدیل درخواست گشتاور به مرجع جریان
در هر لحظه نمونهبرداری، مقدار گشتاور درخواستی توسط سیستم کنترل دریافت میشود. این مقدار به طور مستقیم قابل اعمال به ماشین نیست و باید ابتدا به مقادیر مرجع جریان تبدیل شود. در این شبیهسازی از روش کنترل محور d برابر صفر استفاده شده است.
در روش Zero d-Axis Control، جریان محور d برابر صفر در نظر گرفته میشود و تولید گشتاور عمدتاً توسط جریان محور q انجام میشود. این روش مزایای متعددی دارد که از جمله آنها میتوان به سادهتر شدن فرآیند کنترل، کاهش تلفات و بهبود پاسخ دینامیکی سیستم اشاره کرد.
پس از تعیین جریانهای مرجع، این مقادیر به کنترلکننده فضای حالت ارسال میشوند تا فرآیند کنترل جریان آغاز گردد. کنترلکننده تلاش میکند جریانهای واقعی ماشین را به مقادیر مرجع نزدیک کند و خطای موجود را به حداقل برساند.
کنترلکننده بازخورد حالت
هسته اصلی این شبیهسازی را کنترلکننده بازخورد حالت تشکیل میدهد. این کنترلکننده در چارچوب مرجع روتور عمل میکند و با استفاده از متغیرهای حالت سیستم، جریانهای استاتور و روتور را کنترل میکند.
کنترلکننده بازخورد حالت به دلیل دسترسی به اطلاعات کامل سیستم، قادر است عملکرد بسیار دقیقی ارائه دهد. در این روش ضرایب بهره به گونهای انتخاب میشوند که پاسخ سیستم دارای پایداری مناسب، زمان نشست کوتاه و کمترین نوسان ممکن باشد.
یکی از ویژگیهای مهم این کنترلکننده، توانایی آن در حفظ عملکرد مطلوب حتی در شرایط تغییر بار یا تغییر نقطه کار است. این موضوع باعث میشود روش فضای حالت برای کاربردهای صنعتی و خودرویی بسیار جذاب باشد.
نقش مشاهدهگر لونبرگر
در بسیاری از سیستمهای کنترلی امکان اندازهگیری مستقیم تمامی متغیرهای حالت وجود ندارد. به همین دلیل از مشاهدهگرها برای تخمین این متغیرها استفاده میشود. در این شبیهسازی از مشاهدهگر لونبرگر بهره گرفته شده است.
مشاهدهگر لونبرگر با استفاده از مدل ریاضی سیستم و سیگنالهای اندازهگیری شده، متغیرهای مورد نیاز کنترلکننده را تخمین میزند. علاوه بر این، این مشاهدهگر وظیفه محاسبه مؤلفههای پیشخور وابسته به سرعت را نیز بر عهده دارد.
وجود بخش پیشخور باعث میشود کنترلکننده بتواند اثرات تغییرات سرعت را پیشبینی کرده و پیش از ایجاد خطا نسبت به جبران آن اقدام کند. این ویژگی منجر به افزایش دقت کنترل و بهبود عملکرد دینامیکی سیستم میشود.
بررسی عملکرد در حالت موتوری و ژنراتوری
یکی از ویژگیهای مهم این شبیهسازی، آزمایش سیستم در هر دو حالت موتوری و ژنراتوری است. در حالت موتوری، انرژی الکتریکی از باتری به ماشین منتقل شده و گشتاور مثبت تولید میشود. در مقابل، در حالت ژنراتوری انرژی مکانیکی به انرژی الکتریکی تبدیل شده و توان به سمت منبع بازگردانده میشود.
برای ارزیابی دقیق عملکرد سیستم، چندین پله گشتاور در طول زمان شبیهسازی اعمال شده است. این تغییرات ناگهانی امکان بررسی پاسخ گذرا و توانایی کنترلکننده در دنبال کردن مقادیر مرجع را فراهم میکنند.
نتایج نشان میدهد که کنترلکننده فضای حالت قادر است در هر دو مد کاری عملکرد مطلوبی ارائه دهد و گشتاور واقعی را با دقت بالایی به مقدار مرجع نزدیک کند.
زمانبندی وظایف با استفاده از Stateflow
مدیریت وظایف مختلف کنترلی در این مدل توسط یک ماشین حالت مبتنی بر Stateflow انجام میشود. استفاده از Stateflow امکان طراحی منطق کنترلی پیچیده و مدیریت حالتهای مختلف عملکرد سیستم را فراهم میکند.
این ساختار به ویژه در سامانههای بلادرنگ اهمیت دارد، زیرا وظایف مختلف باید در زمانهای مشخص اجرا شوند. ماشین حالت وظیفه هماهنگسازی این فرآیندها را بر عهده دارد و باعث افزایش قابلیت اطمینان سیستم میشود.
مشاهده نتایج شبیهسازی
برای تحلیل عملکرد سیستم، مجموعهای از اسکوپها در زیرسیستم Scopes قرار داده شدهاند. این ابزارها امکان مشاهده متغیرهای مختلف از جمله گشتاور مرجع، گشتاور اندازهگیری شده، جریانهای فاز و سایر پارامترهای کنترلی را فراهم میکنند.

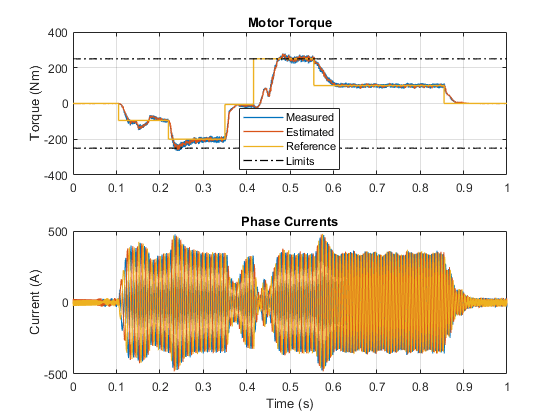

نتایج ثبت شده توسط Simscape Logging نشان میدهد که گشتاور تولیدی ماشین با دقت مناسبی از مقدار مرجع پیروی میکند. همچنین جریانهای فاز دارای رفتار پایدار بوده و تغییرات آنها متناسب با تغییرات بار و گشتاور درخواستی است.
بررسی نمودارهای جریان نشان میدهد که کنترلکننده فضای حالت توانسته است حتی در هنگام اعمال پلههای گشتاور، پایداری سیستم را حفظ کند. این موضوع بیانگر طراحی مناسب کنترلکننده و عملکرد صحیح مشاهدهگر لونبرگر است.
جمعبندی شبیهسازی
این شبیهسازی نمونهای پیشرفته از کنترل جریان در ماشین سنکرون با استفاده از روش فضای حالت را ارائه میکند. استفاده از کنترلکننده بازخورد حالت، مشاهدهگر لونبرگر، کنترل محور d برابر صفر و زمانبندی مبتنی بر Stateflow موجب شده است که سیستم عملکردی دقیق و پایدار داشته باشد.
نتایج به دست آمده نشان میدهد که این روش کنترلی میتواند پاسخ سریعی در برابر تغییرات گشتاور ارائه دهد و در هر دو حالت موتوری و ژنراتوری عملکرد مناسبی داشته باشد. به همین دلیل، کنترل فضای حالت یکی از گزینههای قدرتمند برای پیادهسازی در سامانههای محرکه الکتریکی مدرن و کاربردهای کششی محسوب میشود و شبیهسازی آن در Matlab بستری مناسب برای تحلیل، طراحی و بهینهسازی چنین سیستمهایی فراهم میکند.
“`
