در طراحی مدارهای الکترونیکی آنالوگ، فیلترهای پایینگذر (Low-Pass Filters) نقش بسیار مهمی در حذف نویزهای فرکانس بالا و استخراج سیگنالهای مفید دارند. یکی از ساختارهای پیشرفته و قابل کنترل در این حوزه، استفاده از تقویتکنندههای ترانسکانداکتانس عملیاتی (Operational Transconductance Amplifiers – OTA) در پیادهسازی فیلترهای مرتبه دوم است. این ساختار به دلیل قابلیت کنترل الکترونیکی پارامترها، بهویژه در سیستمهای قابل تنظیم دیجیتال، کاربرد گستردهای در مدارهای مجتمع و سیستمهای مخابراتی دارد.
در این شبیهسازی، یک فیلتر پایینگذر مرتبه دوم با تابع انتقال استاندارد بررسی میشود. تابع انتقال این سیستم به صورت زیر تعریف میگردد:
H(s) = 1 / ( (s/ω1)2 + (1/Q)(s/ω1) + 1 )
در این رابطه، ω1 برابر با 2πf1 بوده و f1 فرکانس قطع (cut-off frequency) محسوب میشود. همچنین Q ضریب کیفیت (Quality Factor) سیستم است که تعیینکننده میزان پیک در پاسخ فرکانسی و رفتار گذرای فیلتر میباشد.

فیلترهای مرتبه دوم به دلیل داشتن دو قطب در حوزه s، رفتار فرکانسی پیچیدهتری نسبت به فیلترهای مرتبه اول دارند. در فرکانسهای پایین، بهره سیستم تقریباً برابر با صفر دسیبل است، به این معنی که سیگنال بدون تضعیف عبور میکند. اما در فرکانسهای بالا، نرخ تضعیف به مقدار حدود -12 dB/octave میرسد که نشاندهنده عملکرد مناسب فیلتر در حذف مؤلفههای فرکانس بالا است.
یکی از ویژگیهای مهم این نوع فیلتر، مقدار بهره در فرکانس قطع است که به صورت -20log10(1/Q) دسیبل بیان میشود. این رابطه نشان میدهد که مقدار Q تأثیر مستقیم بر شکل پاسخ فرکانسی دارد. به عنوان مثال، برای Qهای بزرگتر، پیک بیشتری در نزدیکی فرکانس قطع مشاهده میشود که میتواند منجر به تقویت موقت برخی فرکانسها گردد.
استفاده از OTA در این ساختار، امکان کنترل الکترونیکی پارامترهای فیلتر را فراهم میسازد. در واقع، ترانسکانداکتانس OTA به وسیله جریانهای بایاس قابل تنظیم است، بنابراین میتوان فرکانس قطع و حتی ضریب کیفیت را به صورت دیجیتالی تغییر داد. این ویژگی در طراحی فیلترهای قابل برنامهریزی (Programmable Filters) بسیار ارزشمند است.

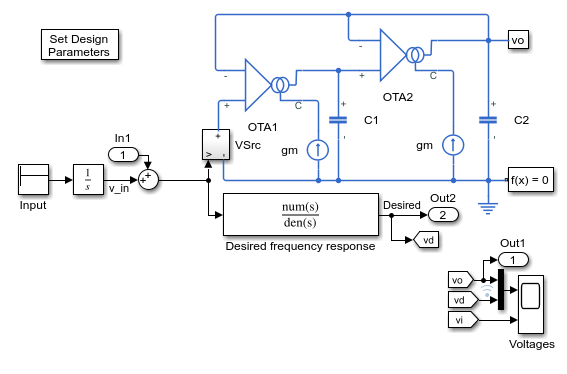

در مدل شبیهسازی شده، یک بلوک تنظیم پارامترها (Set Design Parameters) وجود دارد که وظیفه آن تعیین مقادیر f1 و Q در فضای کاری مدل است. این بلوک از طریق یک تابع داخلی، مقادیر را به Model Workspace منتقل کرده و باعث میشود کل مدار بر اساس پارامترهای جدید بازتنظیم شود. این روش باعث انعطافپذیری بالای مدل در تحلیل شرایط مختلف میشود.
از منظر تحلیل سیستمها، پاسخ فرکانسی این فیلتر را میتوان هم از طریق حل تحلیلی تابع انتقال و هم از طریق شبیهسازی مدار به دست آورد. در حالت ایدهآل، این دو روش باید نتایج یکسانی تولید کنند. در شبیهسازی انجام شده، مشاهده میشود که پاسخ حاصل از مدار مبتنی بر OTA تقریباً به طور کامل با پاسخ تابع انتقال ایدهآل منطبق است.
برای بررسی رفتار گذرا، یک پالس ولتاژی کوتاه به ورودی مدار اعمال میشود. پاسخ زمانی خروجی نشان میدهد که سیستم چگونه انرژی را در فرکانسهای مختلف فیلتر میکند. از تحلیل این پاسخ میتوان با استفاده از تبدیل فوریه یا روشهای عددی، پاسخ فرکانسی سیستم را استخراج نمود. این روش یکی از تکنیکهای مهم در تحلیل سیستمهای دینامیکی در محیطهایی مانند Simscape و Matlab است.
نتایج شبیهسازی نشان میدهد که فیلتر طراحیشده دارای عملکرد بسیار نزدیک به مدل ایدهآل است. در فرکانس DC، بهره سیستم تقریباً صفر دسیبل است که نشاندهنده عبور کامل سیگنالهای کمفرکانس میباشد. با افزایش فرکانس، کاهش بهره به صورت تدریجی آغاز شده و در ناحیه فرکانسهای بالا، شیب کاهش به حدود -12 dB/octave میرسد.
یکی از نکات مهم در این شبیهسازی، بررسی تأثیر محدودیتهای عملی OTA است. در دنیای واقعی، پارامترهایی مانند بهره ترانسکانداکتانس محدود، نویز داخلی و غیرخطی بودن میتوانند باعث انحراف پاسخ واقعی از مدل ایدهآل شوند. این اثرات در شبیهسازیهای پیشرفتهتر قابل مشاهده و تحلیل هستند و به طراح کمک میکنند تا مدار را برای کاربردهای واقعی بهینهسازی کند.
مزیت مهم استفاده از OTA در مقایسه با تقویتکنندههای عملیاتی سنتی، قابلیت کنترل الکترونیکی مستقیم است. این ویژگی باعث میشود بتوان فیلتر را بدون تغییر سختافزار و تنها با تنظیم جریانهای کنترلی، برای کاربردهای مختلف تنظیم کرد. چنین قابلیتی در سیستمهای مخابراتی مدرن، پردازش سیگنال آنالوگ قابل برنامهریزی و سیستمهای تطبیقی بسیار حیاتی است.
از دیدگاه طراحی سیستم، انتخاب صحیح مقادیر f1 و Q اهمیت بسیار زیادی دارد. مقدار f1 تعیینکننده محدوده فرکانسی عبور است، در حالی که Q شکل پاسخ گذرا و میزان تشدید سیستم را کنترل میکند. انتخاب نامناسب این پارامترها میتواند منجر به ناپایداری نسبی یا پاسخ بیشازحد نوسانی شود.
در محیط Matlab و Simscape، این نوع سیستمها معمولاً با استفاده از بلوکهای الکتریکی و مدلهای رفتاری پیادهسازی میشوند. ترکیب مدلهای تحلیلی و شبیهسازی عددی این امکان را فراهم میکند که رفتار سیستم در شرایط مختلف به صورت دقیق بررسی شود. همچنین امکان مقایسه مستقیم بین پاسخ تابع انتقال و پاسخ مدار فیزیکی، اعتبار مدل را افزایش میدهد.
در نهایت، نتایج به دست آمده از این شبیهسازی نشان میدهد که فیلتر پایینگذر مرتبه دوم مبتنی بر OTA میتواند با دقت بسیار بالا رفتار مورد انتظار تئوری را پیادهسازی کند. این موضوع نشاندهنده کارایی بالای ساختار OTA در طراحی فیلترهای آنالوگ قابل تنظیم است. همچنین تطابق بسیار خوب بین نتایج مدار و تابع انتقال، صحت مدلسازی و روش شبیهسازی را تأیید میکند.

این نوع فیلترها به دلیل انعطافپذیری بالا، مصرف توان مناسب و قابلیت پیادهسازی در مدارهای مجتمع، در بسیاری از کاربردهای مدرن مانند سیستمهای مخابراتی، پردازش سیگنال و تجهیزات اندازهگیری دقیق مورد استفاده قرار میگیرند. بنابراین مطالعه و شبیهسازی دقیق آنها در محیطهایی مانند Matlab اهمیت ویژهای در آموزش و طراحی مهندسی دارد.
همه چیز، یکجا، آماده دانلود!
لینک دانلود ویژه اعضا سایت







چرا نتایج Simscape با تابع انتقال ایدهآل تقریباً یکسان هستند؟
چون مدل در حالت ایدهآل خطی است و اثرات غیرایدهآل مانند نویز و محدودیت گین در نظر گرفته نشدهاند، بنابراین خروجی دو مدل همپوشانی دارند.
چگونه پاسخ زمانی پالس به پاسخ فرکانسی تبدیل میشود؟
با اعمال FFT روی پاسخ زمانی (مثل خروجی پالس یا پله)، میتوان طیف فرکانسی تقریبی و پاسخ فرکانسی فیلتر را استخراج کرد.
آیا میتوان مدل OTA را به صورت غیرایدهآل در Simscape شبیهسازی کرد؟
بله، با افزودن محدودیتهای بهره ترانسکانداکتانس، نویز و غیرخطیها میتوان مدل غیرایدهآل OTA را در Simscape پیادهسازی کرد.
چگونه میتوان اثر تغییر Q را در پاسخ فرکانسی بررسی کرد؟
با تغییر مقدار Q در Model Workspace و اجرای دوباره Bode Plot، تغییر میزان پیک و پهنای باند قابل مشاهده است.
در شبیهسازی این فیلتر در Matlab چطور تابع انتقال را پیادهسازی کنیم؟
با استفاده از تابع tf و تعریف ضرایب صورت و مخرج مطابق H(s) میتوان مدل را ساخت و با bode پاسخ فرکانسی را تحلیل کرد.
