مقدمه

در سیستم‌های قدرت الکتریکی، حفظ سطح ولتاژ در محدوده مجاز یکی از مهم‌ترین اهداف بهره‌برداری پایدار و ایمن شبکه است. تغییرات بار، نوسانات تولید و اثرات امپدانس خطوط انتقال می‌توانند موجب افت یا افزایش ولتاژ در نقاط مختلف شبکه شوند. برای مقابله با این مسئله، از روش‌های مختلف تنظیم ولتاژ استفاده می‌شود که یکی از مهم‌ترین و صنعتی‌ترین آن‌ها، استفاده از ترانسفورماتورهای تپ‌چنجر (Tap-Changing Transformer) است.

در این شبیه‌سازی، یک ترانسفورماتور تک‌فاز مجهز به تپ‌چنجر به منظور کنترل خودکار ولتاژ در یک بار RLC مورد بررسی قرار گرفته است. هدف سیستم، تثبیت ولتاژ بار در محدوده مشخصی حول مقدار مرجع 120 ولت RMS است. کنترل این فرآیند به صورت حلقه فیدبک طراحی شده و بر اساس اندازه‌گیری ولتاژ سمت منبع و بار، موقعیت تپ تنظیم می‌شود.

ساختار کلی سیستم در شبیه‌سازی

مدل مورد بررسی شامل اجزای زیر است:

• یک منبع ولتاژ AC سینوسی با فرکانس 60 هرتز
• ترانسفورماتور تک‌فاز با قابلیت تغییر تپ در سمت ثانویه
• بار RLC به عنوان مصرف‌کننده انرژی
• کنترل‌کننده فیدبک برای تنظیم موقعیت تپ

در این سیستم، ولتاژ RMS منبع برابر 120 ولت در نظر گرفته شده است که به عنوان ولتاژ مرجع سیستم عمل می‌کند. کنترل‌کننده با مقایسه ولتاژ اندازه‌گیری‌شده در بار با مقدار مرجع، تصمیم به افزایش یا کاهش تپ ترانسفورماتور می‌گیرد.

عملکرد ترانسفورماتور تپ‌چنجر

ترانسفورماتور مورد استفاده دارای 33 موقعیت مختلف برای تنظیم تپ است که از مقدار -16 تا +16 را شامل می‌شود. موقعیت صفر، حالت نامی یا Nominal Tap Position است که در آن نسبت تبدیل برابر مقدار طراحی اولیه یعنی 0.9 در نظر گرفته می‌شود.

هر تغییر تپ برابر با 1.5 درصد تغییر در ولتاژ اولیه ترانسفورماتور است. این ویژگی باعث می‌شود که کنترل ولتاژ به صورت گسسته اما دقیق انجام شود. در واقع، به جای تغییر پیوسته نسبت تبدیل، سیستم با پله‌های مشخص ولتاژ خروجی را تنظیم می‌کند.

این نوع ساختار به ویژه در شبکه‌های قدرت واقعی بسیار رایج است، زیرا امکان تنظیم ولتاژ بدون نیاز به تجهیزات الکترونیکی پیچیده و پرهزینه را فراهم می‌کند.

منطق کنترل فیدبک در سیستم

کنترل‌کننده مورد استفاده در این شبیه‌سازی بر اساس یک حلقه فیدبک ساده اما مؤثر طراحی شده است. این کنترل‌کننده از مقایسه ولتاژ پیک دو نقطه کلیدی استفاده می‌کند:

• ولتاژ خروجی منبع AC
• ولتاژ دو سر بار RLC

اگر ولتاژ بار از محدوده مجاز خارج شود، کنترل‌کننده سیگنال مناسب برای تغییر تپ ترانسفورماتور را تولید می‌کند. محدوده تعریف‌شده برای عملکرد سیستم به صورت زیر است:

• حد بالای ولتاژ مجاز: 1.01 برابر ولتاژ مرجع
• حد پایین ولتاژ مجاز: 0.99 برابر ولتاژ مرجع

این باند کنترلی باریک باعث می‌شود سیستم حساسیت بالایی نسبت به تغییرات ولتاژ داشته باشد و بتواند به سرعت واکنش نشان دهد.

تنظیمات شبیه‌سازی در Matlab و Simscape

در این شبیه‌سازی از محیط مدل‌سازی فیزیکی :contentReference[oaicite:0]{index=0} و به‌طور خاص ابزار :contentReference[oaicite:1]{index=1} استفاده شده است. این محیط امکان مدل‌سازی دقیق سیستم‌های الکتریکی بر اساس معادلات فیزیکی را فراهم می‌کند.

پارامترهای مهم شبیه‌سازی شامل موارد زیر هستند:

• فرکانس منبع: 60 Hz
• ولتاژ RMS مرجع: 120 V
• گام زمانی شبیه‌سازی: 1e-5 ثانیه
• تعداد موقعیت‌های تپ: 33
• بازه تغییر تپ: -16 تا +16

انتخاب گام زمانی کوچک 1e-5 ثانیه باعث افزایش دقت تحلیل دینامیکی سیستم شده و امکان مشاهده رفتار گذرا در تغییرات تپ را فراهم می‌کند.

تحلیل عملکرد سیستم

نتایج شبیه‌سازی نشان می‌دهد که سیستم قادر است ولتاژ بار را در محدوده مطلوب نگه دارد. در لحظاتی که بار RLC تغییر می‌کند یا شرایط شبکه دچار نوسان می‌شود، ولتاژ خروجی از محدوده 0.99 تا 1.01 ولتاژ مرجع خارج شده و کنترل‌کننده وارد عمل می‌شود.

در این حالت، با توجه به میزان خطا، موقعیت تپ ترانسفورماتور تغییر می‌کند. اگر ولتاژ کاهش یابد، نسبت تبدیل به گونه‌ای تنظیم می‌شود که ولتاژ ثانویه افزایش یابد. بالعکس، در صورت افزایش بیش از حد ولتاژ، تپ در جهت کاهش ولتاژ تغییر داده می‌شود.

این فرآیند به صورت تدریجی و پله‌ای انجام می‌شود و باعث می‌شود سیستم از نوسانات شدید جلوگیری کند.

رفتار دینامیکی تغییر تپ

یکی از نکات مهم در این نوع سیستم‌ها، رفتار دینامیکی تغییر تپ است. برخلاف سیستم‌های الکترونیک قدرت که پاسخ بسیار سریع دارند، تپ‌چنجرها معمولاً دارای محدودیت در سرعت تغییر وضعیت هستند. در این شبیه‌سازی، این رفتار به صورت گسسته مدل‌سازی شده است.

با توجه به ماهیت گسسته بودن تپ‌ها، خروجی سیستم دارای رفتار شبه‌پیوسته است. یعنی ولتاژ خروجی به جای تغییرات ناگهانی شدید، به صورت مرحله‌ای اصلاح می‌شود. این ویژگی باعث افزایش پایداری سیستم می‌شود اما در عوض سرعت پاسخ را کمی کاهش می‌دهد.

اهمیت باند هیسترزیس در کنترل

وجود محدوده 0.99 تا 1.01 ولتاژ مرجع به عنوان یک باند هیسترزیس نقش مهمی در جلوگیری از نوسانات مداوم تپ دارد. اگر چنین محدوده‌ای تعریف نمی‌شد، کنترل‌کننده در اطراف نقطه تنظیم دائماً بین دو وضعیت تغییر می‌کرد و پدیده‌ای به نام “Chattering” رخ می‌داد.

با تعریف این باند، سیستم تنها زمانی واکنش نشان می‌دهد که خطا از حد مشخصی فراتر رود. این موضوع باعث کاهش تعداد تغییرات تپ و افزایش عمر تجهیزات مکانیکی ترانسفورماتور می‌شود.

تفسیر نتایج شبیه‌سازی

بر اساس خروجی‌های ثبت‌شده در Simscape Logging، سه کمیت اصلی مورد بررسی قرار می‌گیرند:

• ولتاژ منبع AC
• ولتاژ دو سر بار RLC
• موقعیت تپ ترانسفورماتور

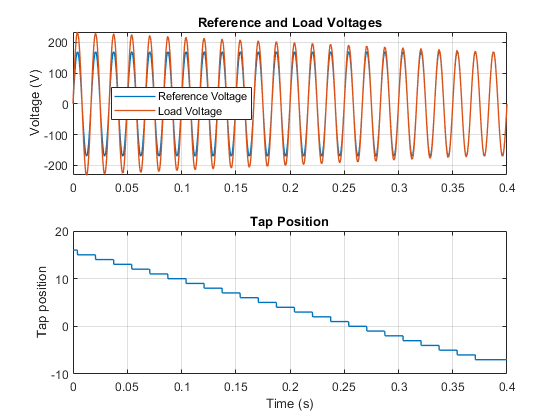

در نمودارهای به‌دست‌آمده مشاهده می‌شود که ولتاژ بار در ابتدا دارای نوسان است اما پس از چند تغییر در موقعیت تپ، به مقدار پایدار نزدیک به ولتاژ مرجع همگرا می‌شود. همچنین موقعیت تپ نیز پس از رسیدن سیستم به حالت پایدار، در یک مقدار ثابت باقی می‌ماند.

جمع‌بندی

این شبیه‌سازی نشان می‌دهد که استفاده از ترانسفورماتور تپ‌چنجر در ترکیب با یک کنترل‌کننده فیدبک ساده می‌تواند راهکاری مؤثر برای تنظیم ولتاژ در سیستم‌های قدرت باشد. طراحی گسسته تپ‌ها، باند هیسترزیس و مدل‌سازی دقیق در محیط :contentReference[oaicite:2]{index=2} باعث شده است که رفتار سیستم به شرایط واقعی شبکه نزدیک باشد.

از سوی دیگر، استفاده از Simscape امکان تحلیل دقیق پدیده‌های گذرا و بررسی اثر تغییرات بار را فراهم کرده است. این نوع مدل‌سازی برای طراحی سیستم‌های قدرت مدرن و بهینه‌سازی عملکرد تجهیزات تنظیم ولتاژ بسیار کاربردی است.
