ماشین‌های آسنکرون سه‌فاز یا همان موتورهای القایی، یکی از پرکاربردترین انواع ماشین‌های الکتریکی در صنایع مختلف به شمار می‌روند. این ماشین‌ها به دلیل ساختار ساده، استحکام مکانیکی بالا، هزینه نگهداری پایین و قابلیت اطمینان مناسب، در طیف گسترده‌ای از کاربردهای صنعتی، تجاری و حتی خانگی مورد استفاده قرار می‌گیرند. با پیشرفت فناوری الکترونیک قدرت و توسعه روش‌های کنترل پیشرفته، امکان دستیابی به عملکردی بسیار دقیق و بهینه برای این ماشین‌ها فراهم شده است. یکی از مهم‌ترین روش‌های کنترل مورد استفاده در محرکه‌های آسنکرون، کنترل میدان‌گرا یا Field-Oriented Control (FOC) است که امکان کنترل مستقل شار و گشتاور را فراهم می‌کند.

در این شبیه‌سازی، عملکرد یک محرکه آسنکرون سه‌فاز با استفاده از روش کنترل میدان‌گرای روتور حسگردار مورد بررسی قرار می‌گیرد. هدف اصلی این ساختار، دستیابی به کنترل دقیق سرعت، گشتاور و شار ماشین آسنکرون از طریق اندازه‌گیری مستقیم متغیرهای مکانیکی و الکتریکی و استفاده از الگوریتم‌های کنترلی پیشرفته است. محیط Matlab/Simulink بستر مناسبی برای مدل‌سازی، تحلیل و ارزیابی چنین سیستم‌هایی فراهم می‌کند و امکان مشاهده رفتار دینامیکی سیستم در شرایط مختلف کاری را در اختیار پژوهشگران و مهندسان قرار می‌دهد.

معرفی ساختار کلی سیستم

مدل ارائه‌شده شامل یک محرکه آسنکرون سه‌فاز است که توسط یک مبدل الکترونیک قدرت تغذیه می‌شود. در این ساختار، انرژی الکتریکی از شبکه دریافت شده و پس از عبور از بخش‌های مختلف تبدیل توان، به موتور آسنکرون منتقل می‌شود. کنترل سیستم به گونه‌ای طراحی شده است که بتواند شرایط کاری موتور را در محدوده وسیعی از سرعت‌ها و بارها به صورت پایدار و دقیق مدیریت کند.

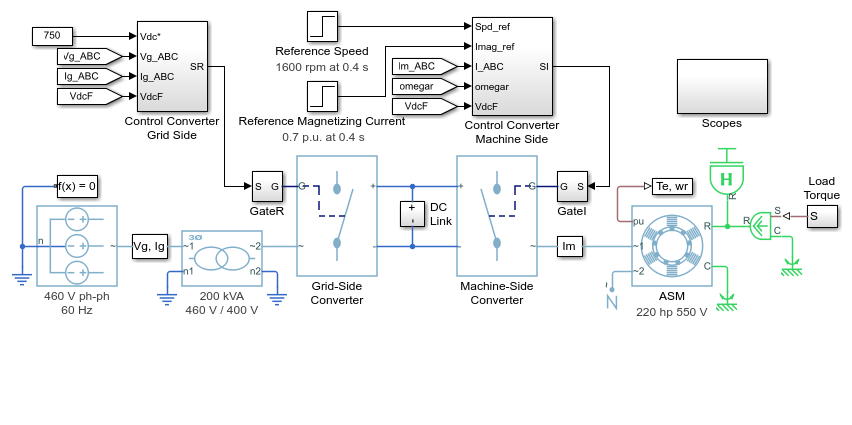

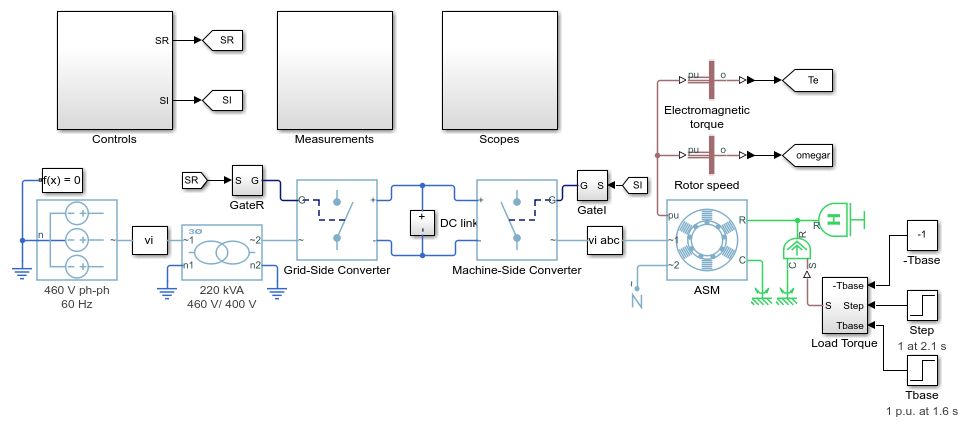

ساختار کلی مدل از چند بخش اصلی تشکیل شده است که شامل مدار الکتریکی اصلی، زیرسیستم کنترل، زیرسیستم اندازه‌گیری و زیرسیستم نمایش نتایج یا اسکوپ‌ها می‌شود. هر یک از این بخش‌ها نقش مهمی در عملکرد کلی سیستم ایفا می‌کنند و تعامل مناسب میان آن‌ها باعث دستیابی به پاسخ دینامیکی مطلوب خواهد شد.

مدار الکتریکی اصلی

بخش مدار الکتریکی اصلی شامل منبع تغذیه سه‌فاز، مبدل سمت شبکه، لینک DC، مبدل سمت ماشین و موتور آسنکرون سه‌فاز است. در این ساختار، انرژی ابتدا از شبکه دریافت شده و توسط مبدل سمت شبکه به ولتاژ DC تبدیل می‌شود. سپس این انرژی در لینک DC ذخیره شده و از طریق مبدل سمت ماشین به شکل ولتاژ و جریان سه‌فاز کنترل‌شده به موتور اعمال می‌شود.

وجود لینک DC در این ساختار باعث جداسازی دینامیکی بخش شبکه و بخش موتور می‌شود. این ویژگی امکان کنترل مستقل هر دو بخش را فراهم کرده و موجب بهبود کیفیت توان، کاهش اعوجاج هارمونیکی و افزایش پایداری سیستم می‌شود.

کنترل میدان‌گرای روتور حسگردار

یکی از مهم‌ترین ویژگی‌های این شبیه‌سازی استفاده از روش کنترل میدان‌گرای روتور حسگردار است. در این روش، موقعیت و سرعت روتور توسط حسگرهای مناسب اندازه‌گیری می‌شوند و اطلاعات حاصل در اختیار کنترل‌کننده قرار می‌گیرد. به کمک این اطلاعات، محورهای مرجع کنترلی به گونه‌ای تنظیم می‌شوند که کنترل مستقل شار و گشتاور امکان‌پذیر شود.

در روش کنترل میدان‌گرا، جریان استاتور به دو مؤلفه اصلی تقسیم می‌شود. مؤلفه اول مسئول ایجاد شار مغناطیسی بوده و مؤلفه دوم وظیفه تولید گشتاور الکترومغناطیسی را بر عهده دارد. این تفکیک باعث می‌شود موتور آسنکرون رفتاری مشابه موتور جریان مستقیم پیدا کند و کنترل آن بسیار ساده‌تر و دقیق‌تر انجام شود.

مزیت اصلی استفاده از کنترل میدان‌گرا، پاسخ سریع دینامیکی، دقت بالا در تنظیم سرعت و گشتاور، کاهش نوسانات عملکردی و بهبود بازده کلی سیستم است. به همین دلیل این روش در بسیاری از کاربردهای صنعتی پیشرفته مورد استفاده قرار می‌گیرد.

زیرسیستم کنترل

زیرسیستم کنترل در این مدل شامل دو کنترل‌کننده اصلی است. کنترل‌کننده نخست مربوط به مبدل سمت شبکه یا AC/DC بوده و کنترل‌کننده دوم وظیفه مدیریت مبدل سمت ماشین یا DC/AC را بر عهده دارد.

کنترل‌کننده مبدل سمت شبکه مسئول حفظ ولتاژ لینک DC در مقدار مطلوب است. علاوه بر این، این بخش می‌تواند کیفیت توان دریافتی از شبکه را نیز بهبود دهد و جریان‌های شبکه را در شرایط مناسب نگه دارد. عملکرد صحیح این کنترل‌کننده تأثیر مستقیمی بر پایداری کل سیستم خواهد داشت.

کنترل‌کننده مبدل سمت ماشین وظیفه کنترل مستقیم موتور آسنکرون را بر عهده دارد. این کنترل‌کننده با استفاده از اطلاعات دریافت‌شده از حسگرهای سرعت و جریان، فرمان‌های لازم را برای کلیدزنی مبدل تولید می‌کند. نتیجه این فرآیند، اعمال ولتاژهای مناسب به موتور و دستیابی به عملکرد مطلوب در شرایط مختلف بارگذاری است.

سیستم اندازه‌گیری

برای دستیابی به کنترل دقیق، اندازه‌گیری صحیح پارامترهای مختلف سیستم ضروری است. در این شبیه‌سازی، زیرسیستم اندازه‌گیری وظیفه جمع‌آوری اطلاعات مورد نیاز از بخش‌های مختلف را بر عهده دارد. این اطلاعات شامل جریان‌های استاتور، ولتاژها، سرعت روتور، گشتاور الکترومغناطیسی و سایر پارامترهای مهم عملکردی است.

داده‌های اندازه‌گیری‌شده پس از پردازش در اختیار کنترل‌کننده‌ها قرار می‌گیرند. این فرآیند باعث می‌شود سیستم بتواند به صورت لحظه‌ای نسبت به تغییرات بار، تغییرات سرعت مرجع یا اغتشاشات خارجی واکنش نشان دهد و عملکرد پایداری از خود نشان دهد.

زیرسیستم نمایش نتایج

برای تحلیل دقیق رفتار سیستم، مدل دارای دو اسکوپ زمانی مجزا است. اسکوپ اول به بررسی عملکرد مبدل سمت شبکه اختصاص دارد و اسکوپ دوم پارامترهای عملکردی موتور آسنکرون را نمایش می‌دهد.

در اسکوپ مربوط به مبدل سمت شبکه می‌توان ولتاژها، جریان‌ها، توان‌های اکتیو و راکتیو و همچنین رفتار لینک DC را مورد بررسی قرار داد. این اطلاعات برای ارزیابی عملکرد بخش ورودی سیستم بسیار اهمیت دارند.

در اسکوپ موتور آسنکرون نیز متغیرهایی نظیر سرعت روتور، گشتاور تولیدی، جریان‌های استاتور و سایر پارامترهای دینامیکی نمایش داده می‌شوند. تحلیل این داده‌ها امکان ارزیابی کیفیت کنترل و عملکرد کلی سیستم را فراهم می‌سازد.

تحلیل فرکانسی جریان فاز A

یکی از قابلیت‌های مهم این شبیه‌سازی، استفاده از Spectrum Analyzer برای تحلیل فرکانسی جریان فاز A منبع تغذیه است. پس از اجرای مدل، این ابزار به صورت خودکار باز شده و طیف فرکانسی جریان را نمایش می‌دهد.

تحلیل فرکانسی یکی از روش‌های مهم برای ارزیابی کیفیت توان و بررسی میزان اعوجاج هارمونیکی در سیستم‌های الکتریکی است. با مشاهده طیف فرکانسی جریان می‌توان میزان حضور هارمونیک‌های مختلف را مشخص کرد و تأثیر عملکرد مبدل‌های الکترونیک قدرت بر کیفیت جریان شبکه را مورد بررسی قرار داد.

کاهش هارمونیک‌ها یکی از اهداف مهم در طراحی سیستم‌های کنترلی مدرن است، زیرا وجود هارمونیک‌های زیاد می‌تواند باعث افزایش تلفات، کاهش راندمان، ایجاد نویز الکترومغناطیسی و کاهش عمر تجهیزات الکتریکی شود.

مزایای استفاده از این شبیه‌سازی در Matlab

محیط Matlab/Simulink امکانات گسترده‌ای برای مدل‌سازی سیستم‌های محرکه الکتریکی فراهم می‌کند. در این شبیه‌سازی، تمامی اجزای سیستم شامل موتور آسنکرون، مبدل‌های الکترونیک قدرت، کنترل‌کننده‌ها و ابزارهای اندازه‌گیری به صورت یکپارچه در کنار یکدیگر قرار گرفته‌اند.

کاربران می‌توانند پارامترهای مختلف موتور، ضرایب کنترل‌کننده‌ها، شرایط بارگذاری و مشخصات شبکه را تغییر داده و تأثیر این تغییرات را بر عملکرد سیستم مشاهده کنند. این قابلیت، Matlab را به یکی از مهم‌ترین ابزارهای آموزشی و پژوهشی در حوزه درایوهای الکتریکی تبدیل کرده است.

علاوه بر کاربردهای آموزشی، چنین شبیه‌سازی‌هایی در طراحی صنعتی نیز اهمیت فراوانی دارند. مهندسان می‌توانند پیش از پیاده‌سازی عملی سیستم، عملکرد آن را در شرایط مختلف بررسی کرده و مشکلات احتمالی را شناسایی نمایند. این موضوع باعث کاهش هزینه‌های توسعه و افزایش اطمینان از عملکرد نهایی سیستم می‌شود.

جمع‌بندی

در این شبیه‌سازی، یک محرکه آسنکرون سه‌فاز مبتنی بر کنترل میدان‌گرای روتور حسگردار مورد بررسی قرار گرفت. ساختار مدل شامل مدار الکتریکی اصلی، کنترل‌کننده مبدل سمت شبکه، کنترل‌کننده مبدل سمت ماشین، زیرسیستم اندازه‌گیری و ابزارهای نمایش نتایج است. استفاده از روش کنترل میدان‌گرا امکان کنترل مستقل شار و گشتاور را فراهم کرده و عملکردی دقیق و پایدار برای موتور آسنکرون ایجاد می‌کند.

همچنین بهره‌گیری از ابزار تحلیل طیفی برای بررسی جریان فاز A شبکه، امکان ارزیابی کیفیت توان و تحلیل هارمونیک‌های سیستم را فراهم می‌سازد. این ویژگی‌ها سبب شده‌اند که این مدل به عنوان یک مرجع ارزشمند برای مطالعه، آموزش، طراحی و توسعه سیستم‌های محرکه آسنکرون پیشرفته در محیط Matlab مورد استفاده قرار گیرد و دید جامعی نسبت به عملکرد واقعی درایوهای الکتریکی مدرن در اختیار کاربران قرار دهد.

“`
