در این شبیهسازی، کنترل سرعت روتور یک ماشین آسنکرون تکفاز در یک سیستم محرکه الکتریکی مبتنی بر کنترل مستقیم گشتاور مورد بررسی قرار میگیرد. هدف اصلی، تنظیم دقیق سرعت موتور در شرایط مختلف بار و ارزیابی عملکرد الگوریتم DTC در کنترل گشتاور و شار ماشین است. برای اعمال بار مکانیکی، از یک منبع گشتاور ایدهآل استفاده شده است که امکان بررسی رفتار سیستم در شرایط کاری گوناگون را فراهم میکند.
معرفی ماشین آسنکرون تکفاز
ماشینهای آسنکرون تکفاز به طور گسترده در کاربردهای خانگی، تجاری و برخی تجهیزات صنعتی سبک مورد استفاده قرار میگیرند. این ماشینها معمولاً در فنها، پمپها، کمپرسورها و تجهیزات مشابه به کار گرفته میشوند. اگرچه ساختار این ماشینها نسبت به ماشینهای سهفاز سادهتر است، اما کنترل دقیق آنها به دلیل ماهیت میدان مغناطیسی ایجاد شده در استاتور، چالشهای خاص خود را دارد.
در سیستمهای محرکه مدرن، دستیابی به پاسخ دینامیکی سریع و کنترل دقیق سرعت و گشتاور اهمیت بسیار زیادی دارد. استفاده از روش کنترل مستقیم گشتاور امکان دستیابی به این اهداف را فراهم کرده و موجب افزایش کیفیت عملکرد سیستم میشود.
مبانی کنترل مستقیم گشتاور (DTC)
کنترل مستقیم گشتاور یکی از روشهای پیشرفته کنترل ماشینهای الکتریکی است که نخستین بار برای ماشینهای آسنکرون توسعه داده شد. در این روش برخلاف تکنیکهای سنتی، گشتاور و شار ماشین به صورت مستقیم کنترل میشوند و نیازی به حلقههای پیچیده کنترل جریان وجود ندارد.
در روش DTC، ابتدا شار استاتور و گشتاور الکترومغناطیسی ماشین تخمین زده میشوند. سپس مقادیر تخمینزدهشده با مقادیر مرجع مقایسه شده و بر اساس خطای موجود، وضعیت مناسب کلیدزنی مبدل قدرت انتخاب میشود. این فرآیند باعث میشود گشتاور و شار با سرعت بسیار بالا به مقادیر مرجع نزدیک شوند.
از مهمترین مزایای کنترل مستقیم گشتاور میتوان به موارد زیر اشاره کرد:
- پاسخ دینامیکی بسیار سریع
- ساختار کنترلی نسبتاً ساده
- کنترل مستقیم گشتاور و شار
- کاهش وابستگی به پارامترهای ماشین
- قابلیت عملکرد مناسب در شرایط گذرا
- دقت بالا در کنترل سرعت
ساختار سیستم کنترلی
در این شبیهسازی از یک ساختار کنترلی آبشاری یا Cascade Control استفاده شده است. این ساختار شامل دو حلقه کنترلی اصلی است که به صورت هماهنگ با یکدیگر عمل میکنند.
حلقه بیرونی وظیفه کنترل سرعت را بر عهده دارد. در این بخش از یک کنترلکننده تناسبی-انتگرالی یا PI استفاده میشود. کنترلکننده سرعت اختلاف میان سرعت مرجع و سرعت واقعی موتور را محاسبه کرده و بر اساس آن مقدار گشتاور مرجع مورد نیاز را تولید میکند.
خروجی کنترلکننده سرعت به همراه مقدار مرجع شار وارد حلقه داخلی میشود. حلقه داخلی همان الگوریتم کنترل مستقیم گشتاور است که وظیفه کنترل سریع گشتاور و شار موتور را بر عهده دارد. این ساختار دوحلقهای باعث میشود سیستم علاوه بر داشتن پاسخ سریع، از پایداری مناسبی نیز برخوردار باشد.
استفاده از اینورتر H-Bridge
برای تغذیه ماشین آسنکرون تکفاز از یک مبدل قدرت نوع H-Bridge استفاده شده است. این ساختار یکی از متداولترین مبدلهای الکترونیک قدرت برای کنترل ماشینهای تکفاز محسوب میشود.
پل H امکان اعمال ولتاژهای مثبت و منفی به سیمپیچهای موتور را فراهم میکند و از این طریق شرایط لازم برای کنترل سرعت و گشتاور موتور را ایجاد میکند. همچنین این ساختار قابلیت پیادهسازی الگوریتمهای پیشرفته کنترلی از جمله DTC را دارا است.
عملکرد صحیح پل H تأثیر مستقیمی بر کیفیت کنترل گشتاور و شار داشته و نقش مهمی در پاسخ دینامیکی سیستم ایفا میکند.
مدلسازی بار مکانیکی
برای بررسی عملکرد سیستم در شرایط مختلف، از یک منبع گشتاور ایدهآل به عنوان بار مکانیکی استفاده شده است. این منبع میتواند مقادیر مختلفی از گشتاور بار را به محور موتور اعمال کند و امکان ارزیابی پاسخ سیستم در برابر تغییرات بار را فراهم سازد.
وجود بار مکانیکی در شبیهسازی باعث میشود رفتار سیستم به شرایط واقعی نزدیکتر شده و نتایج حاصل از تحلیل از اعتبار بیشتری برخوردار باشند.

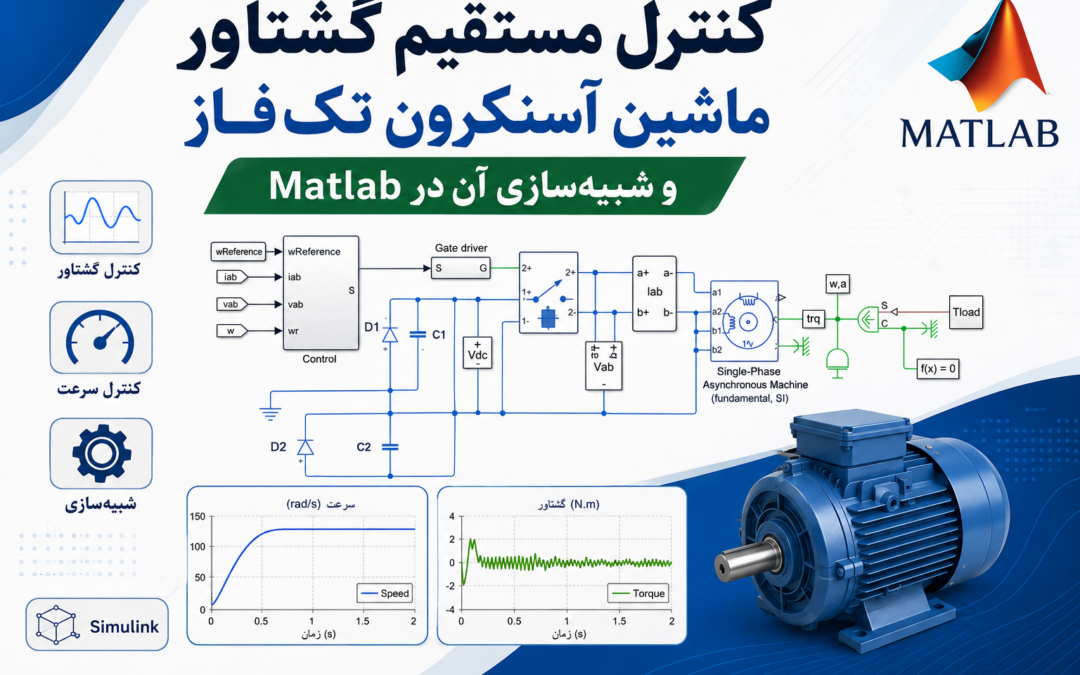

پیادهسازی مدل در Matlab/Simulink
مدل ارائهشده در محیط Matlab و Simulink توسعه یافته است. در این محیط، بخشهای مختلف سیستم شامل ماشین آسنکرون تکفاز، اینورتر H-Bridge، کنترلکننده PI، الگوریتم DTC و بار مکانیکی به صورت بلوکهای مجزا پیادهسازی شدهاند.
استفاده از ابزارهای Simscape Electrical امکان مدلسازی دقیق رفتار الکتریکی و مکانیکی سیستم را فراهم میکند. همچنین قابلیت Simscape Logging برای ثبت و تحلیل نتایج شبیهسازی مورد استفاده قرار گرفته است.
به کمک این محیط میتوان عملکرد سیستم را در سناریوهای مختلف مورد بررسی قرار داد و اثر تغییر پارامترهای کنترلی را بر کیفیت پاسخ سیستم ارزیابی کرد.
تحلیل نتایج شبیهسازی سرعت و جریان استاتور
یکی از مهمترین نتایج این شبیهسازی، مقایسه سرعت مرجع و سرعت اندازهگیریشده موتور است. نمودارهای حاصل نشان میدهند که سرعت واقعی موتور با دقت مناسبی مقدار مرجع را دنبال میکند. در زمان راهاندازی و همچنین هنگام تغییرات بار، کنترلکننده قادر است سرعت را با کمترین خطا به مقدار مطلوب برساند.
عملکرد مناسب حلقه کنترل سرعت موجب کاهش خطای ماندگار شده و پایداری مطلوبی را برای سیستم فراهم میکند. همچنین زمان نشست سیستم در محدوده قابل قبولی قرار دارد که نشاندهنده تنظیم صحیح پارامترهای کنترلکننده PI است.
در کنار نمودار سرعت، جریانهای استاتور نیز مورد بررسی قرار میگیرند. این جریانها اطلاعات ارزشمندی درباره وضعیت عملکرد موتور و کیفیت فرآیند کنترل ارائه میکنند. تغییرات جریان استاتور در زمان اعمال بار یا تغییر سرعت مرجع به خوبی قابل مشاهده بوده و بیانگر واکنش سریع سیستم کنترلی است.
تحلیل نتایج شبیهسازی گشتاور و شار
بخش مهم دیگری از نتایج شبیهسازی مربوط به بررسی گشتاور الکترومغناطیسی و شار موتور است. در نمودارهای خروجی، مقدار گشتاور مرجع با گشتاور اندازهگیریشده مقایسه شده است.
نتایج نشان میدهند که الگوریتم DTC قادر است گشتاور موتور را با دقت مناسبی کنترل کند. در زمان وقوع تغییرات ناگهانی بار، گشتاور تولیدی به سرعت خود را با شرایط جدید تطبیق میدهد و پایداری سیستم حفظ میشود.
علاوه بر گشتاور، شار مرجع و شار تخمینزدهشده نیز مورد ارزیابی قرار گرفتهاند. تطابق مناسب میان این دو کمیت نشاندهنده عملکرد صحیح تخمینگر شار و الگوریتم کنترلی است. کنترل دقیق شار نقش مهمی در افزایش بازده و کاهش تلفات موتور دارد و موجب بهبود عملکرد کلی سیستم محرکه میشود.
مزایای استفاده از کنترل مستقیم گشتاور در ماشین آسنکرون تکفاز
بهکارگیری روش DTC در ماشینهای آسنکرون تکفاز مزایای متعددی را به همراه دارد. مهمترین این مزایا شامل پاسخ سریع گشتاور، کنترل دقیق سرعت، کاهش پیچیدگی ساختار کنترلی و قابلیت عملکرد مطلوب در شرایط بار متغیر است.
این ویژگیها باعث میشوند که کنترل مستقیم گشتاور گزینهای مناسب برای بسیاری از کاربردهای صنعتی و پژوهشی باشد. همچنین امکان توسعه و بهینهسازی این روش با استفاده از الگوریتمهای هوشمند و کنترلکنندههای پیشرفته وجود دارد.
جمعبندی
در این شبیهسازی، عملکرد یک ماشین آسنکرون تکفاز مجهز به کنترل مستقیم گشتاور مورد بررسی قرار گرفت. ساختار کنترلی شامل یک حلقه بیرونی کنترل سرعت مبتنی بر کنترلکننده PI و یک حلقه داخلی کنترل مستقیم گشتاور بود. ماشین توسط یک مبدل H-Bridge تغذیه شده و بار مکانیکی از طریق یک منبع گشتاور ایدهآل اعمال شد.
نتایج شبیهسازی نشان دادند که سیستم قادر است سرعت، گشتاور و شار موتور را با دقت بالا کنترل کند. تطابق مناسب میان مقادیر مرجع و مقادیر اندازهگیریشده، بیانگر عملکرد مطلوب الگوریتم DTC و کارایی ساختار کنترلی استفادهشده است. این نتایج اهمیت استفاده از روشهای پیشرفته کنترل در بهبود عملکرد محرکههای الکتریکی مبتنی بر ماشینهای آسنکرون تکفاز را به خوبی نشان میدهد.
“`
