در سامانه‌های مدرن کنترل ماشین‌های الکتریکی، استفاده از روش‌های پیشرفته کنترلی به‌منظور افزایش راندمان، کاهش هزینه‌های نگهداری و بهبود عملکرد دینامیکی اهمیت بسیار زیادی پیدا کرده است. یکی از مهم‌ترین روش‌های مورد استفاده در صنایع مختلف، کنترل برداری یا Field-Oriented Control است که امکان کنترل مستقل شار و گشتاور را در ماشین‌های آسنکرون فراهم می‌کند. در این شبیه‌سازی، عملکرد یک درایو آسنکرون سه‌فاز مبتنی بر کنترل برداری میدان روتور بدون استفاده از سنسور مکان یا سرعت مورد بررسی قرار می‌گیرد. این ساختار کنترلی که با عنوان Sensorless Rotor Field-Oriented Control شناخته می‌شود، یکی از پرکاربردترین روش‌های کنترل ماشین‌های آسنکرون در کاربردهای صنعتی و تحقیقاتی به شمار می‌رود.

معرفی درایو آسنکرون سه‌فاز

ماشین آسنکرون یا موتور القایی یکی از پرکاربردترین ماشین‌های الکتریکی در صنعت است. سادگی ساختار، استحکام مکانیکی بالا، هزینه پایین و قابلیت اطمینان مناسب باعث شده است که این ماشین در طیف وسیعی از کاربردهای صنعتی مورد استفاده قرار گیرد. با این حال، کنترل دقیق سرعت و گشتاور در این ماشین‌ها نسبت به موتورهای جریان مستقیم پیچیدگی بیشتری دارد.

پیشرفت فناوری الکترونیک قدرت و توسعه الگوریتم‌های کنترلی پیشرفته موجب شده است که امروزه کنترل موتورهای آسنکرون با دقت بسیار بالا امکان‌پذیر باشد. یکی از مهم‌ترین این روش‌ها، کنترل برداری است که رفتار ماشین آسنکرون را مشابه یک موتور DC مستقل تحریک‌شده می‌کند و امکان کنترل جداگانه شار و گشتاور را فراهم می‌آورد.

کنترل برداری میدان روتور بدون سنسور

در سیستم‌های سنتی کنترل برداری، اندازه‌گیری مستقیم سرعت یا موقعیت روتور توسط انکودرها و سنسورهای مکانیکی انجام می‌شود. هرچند این سنسورها دقت بالایی دارند، اما موجب افزایش هزینه سیستم، پیچیدگی نصب، نیاز به تعمیرات بیشتر و کاهش قابلیت اطمینان در محیط‌های صنعتی می‌شوند.

برای رفع این محدودیت‌ها، روش‌های کنترل بدون سنسور توسعه یافته‌اند. در این روش‌ها به‌جای استفاده از سنسورهای فیزیکی، پارامترهای مورد نیاز مانند سرعت و موقعیت روتور از طریق اندازه‌گیری ولتاژها و جریان‌های استاتور و استفاده از مدل‌های ریاضی ماشین تخمین زده می‌شوند.

کنترل بدون سنسور مبتنی بر میدان روتور یکی از مهم‌ترین تکنیک‌های کنترلی است که در آن زاویه میدان روتور و سرعت موتور توسط الگوریتم‌های تخمین‌زننده محاسبه شده و به سیستم کنترل ارسال می‌شود. این روش علاوه بر کاهش هزینه‌ها، موجب افزایش قابلیت اطمینان و کاهش خرابی‌های ناشی از تجهیزات اندازه‌گیری مکانیکی می‌شود.

ساختار کلی مدل شبیه‌سازی

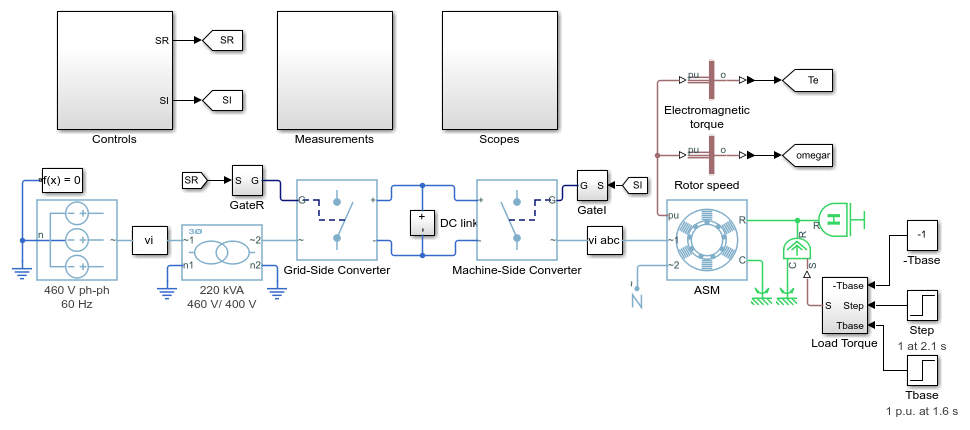

مدل مورد بررسی شامل یک ماشین آسنکرون سه‌فاز، مبدل سمت شبکه، مبدل سمت ماشین، بخش اندازه‌گیری، بلوک‌های کنترلی و ابزارهای تحلیل سیگنال است. ساختار مدل به گونه‌ای طراحی شده است که تمامی اجزای اصلی یک درایو صنعتی مدرن را پوشش دهد.

این مدل از چند زیرسیستم اصلی تشکیل شده است که هر کدام وظیفه مشخصی را بر عهده دارند. ارتباط دقیق بین این زیرسیستم‌ها امکان بررسی کامل رفتار سیستم در شرایط مختلف کاری را فراهم می‌کند.

مدار الکتریکی اصلی

در بخش مرکزی مدل، مدار اصلی قدرت قرار گرفته است. این قسمت شامل منبع تغذیه سه‌فاز، مبدل‌های الکترونیک قدرت، لینک DC و ماشین آسنکرون است. انرژی الکتریکی از شبکه دریافت شده و پس از عبور از مبدل‌های توان به شکل مناسب برای تغذیه موتور تبدیل می‌شود.

وجود لینک DC بین مبدل سمت شبکه و مبدل سمت ماشین امکان کنترل مستقل هر بخش را فراهم کرده و موجب بهبود کیفیت توان و عملکرد دینامیکی سیستم می‌شود.

زیرسیستم کنترل‌ها

یکی از مهم‌ترین بخش‌های مدل، زیرسیستم کنترل‌ها است. این بخش شامل دو کنترل‌کننده مجزا می‌باشد که هر کدام وظایف متفاوتی را بر عهده دارند.

کنترل‌کننده مبدل سمت شبکه (AC/DC)

کنترل‌کننده سمت شبکه مسئول مدیریت فرآیند تبدیل توان AC به DC است. این کنترل‌کننده ولتاژ لینک DC را در مقدار مطلوب نگه می‌دارد و در عین حال کیفیت جریان کشیده شده از شبکه را بهبود می‌بخشد.

هدف اصلی این بخش حفظ پایداری ولتاژ لینک DC در شرایط تغییر بار و تغییر سرعت موتور است. عملکرد صحیح این کنترل‌کننده تأثیر مستقیمی بر عملکرد کل سیستم درایو خواهد داشت.

کنترل‌کننده مبدل سمت ماشین (DC/AC)

این کنترل‌کننده وظیفه تبدیل توان DC به ولتاژ سه‌فاز مورد نیاز موتور را بر عهده دارد. همچنین الگوریتم کنترل برداری بدون سنسور در این بخش پیاده‌سازی می‌شود.

با استفاده از اطلاعات تخمین‌زده‌شده مربوط به شار و سرعت روتور، کنترل‌کننده قادر است جریان‌های موتور را به‌گونه‌ای تنظیم کند که گشتاور و سرعت مورد نظر با دقت بالا حاصل شوند.

مزیت مهم این روش، پاسخ دینامیکی سریع و امکان کنترل دقیق موتور در شرایط کاری مختلف است. این ویژگی در کاربردهایی مانند سیستم‌های حمل‌ونقل الکتریکی، پمپ‌ها، کمپرسورها و خطوط تولید صنعتی اهمیت فراوانی دارد.

زیرسیستم اندازه‌گیری

بخش اندازه‌گیری اطلاعات مورد نیاز کنترل‌کننده‌ها را جمع‌آوری می‌کند. در این قسمت ولتاژها، جریان‌ها، توان‌ها، سرعت تخمینی و سایر پارامترهای مهم سیستم اندازه‌گیری یا محاسبه می‌شوند.

این داده‌ها علاوه بر استفاده در حلقه‌های کنترلی، برای تحلیل عملکرد سیستم نیز مورد استفاده قرار می‌گیرند. دقت اطلاعات اندازه‌گیری‌شده نقش مهمی در کیفیت کنترل و پایداری سیستم دارد.

زیرسیستم نمایش نتایج و اسکوپ‌ها

برای بررسی رفتار دینامیکی سیستم، مدل شامل چندین ابزار نمایش داده است. این ابزارها امکان مشاهده متغیرهای مختلف را در طول زمان فراهم می‌کنند.

در این ساختار دو اسکوپ زمانی اصلی وجود دارد. اسکوپ اول عملکرد مبدل سمت شبکه را نمایش می‌دهد و اسکوپ دوم به بررسی رفتار ماشین آسنکرون اختصاص دارد.

از طریق این اسکوپ‌ها می‌توان تغییرات جریان، ولتاژ، سرعت، گشتاور و سایر پارامترهای عملکردی را در شرایط مختلف بررسی نمود. این قابلیت برای تحلیل عملکرد کنترل‌کننده‌ها و اعتبارسنجی نتایج شبیه‌سازی بسیار ارزشمند است.

تحلیل فرکانسی جریان فاز A

یکی از قابلیت‌های مهم این مدل، استفاده از Spectrum Analyzer برای بررسی مشخصات فرکانسی جریان فاز A منبع تغذیه است. پس از اجرای شبیه‌سازی، این ابزار به صورت خودکار باز شده و طیف فرکانسی جریان را نمایش می‌دهد.

تحلیل طیفی اطلاعات بسیار ارزشمندی درباره کیفیت توان سیستم ارائه می‌کند. با استفاده از این ابزار می‌توان هارمونیک‌های موجود در جریان، میزان اعوجاج هارمونیکی و کیفیت عملکرد مبدل‌های الکترونیک قدرت را ارزیابی نمود.

وجود هارمونیک‌های زیاد می‌تواند موجب افزایش تلفات، گرم شدن تجهیزات، کاهش راندمان و ایجاد اختلال در سایر تجهیزات الکتریکی شود. بنابراین بررسی نتایج تحلیل فرکانسی یکی از مراحل مهم ارزیابی عملکرد سیستم محسوب می‌شود.

مزایای استفاده از کنترل بدون سنسور

کنترل بدون سنسور مزایای متعددی در مقایسه با روش‌های مبتنی بر سنسور دارد. نخستین مزیت، حذف تجهیزات مکانیکی اندازه‌گیری و کاهش هزینه‌های نصب و نگهداری است. همچنین قابلیت اطمینان سیستم افزایش یافته و احتمال خرابی ناشی از سنسورها کاهش پیدا می‌کند.

علاوه بر این، امکان استفاده از موتور در محیط‌های صنعتی سخت و شرایط کاری نامناسب فراهم می‌شود. در بسیاری از کاربردها مانند صنایع نفت و گاز، صنایع معدنی و محیط‌های دارای ارتعاش شدید، حذف سنسورهای مکانیکی یک مزیت بسیار مهم محسوب می‌شود.

کاربردهای صنعتی مدل

درایوهای آسنکرون مبتنی بر کنترل برداری بدون سنسور در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرند. سیستم‌های پمپاژ، کمپرسورها، فن‌های صنعتی، نوار نقاله‌ها، تجهیزات اتوماسیون صنعتی، خودروهای الکتریکی و سامانه‌های تولید پیشرفته از جمله مهم‌ترین حوزه‌های کاربرد این فناوری هستند.

امکان دستیابی به کنترل دقیق سرعت و گشتاور در کنار کاهش هزینه‌های نگهداری باعث شده است که این فناوری به یکی از گزینه‌های اصلی در طراحی درایوهای مدرن تبدیل شود.

جمع‌بندی

این شبیه‌سازی عملکرد یک درایو آسنکرون سه‌فاز مبتنی بر کنترل میدان روتور بدون سنسور را مورد بررسی قرار می‌دهد. مدل شامل مدار قدرت، کنترل‌کننده مبدل سمت شبکه، کنترل‌کننده مبدل سمت ماشین، سیستم اندازه‌گیری و ابزارهای تحلیل سیگنال است. استفاده از الگوریتم‌های تخمین سرعت و موقعیت روتور امکان حذف سنسورهای مکانیکی را فراهم کرده و در عین حال دقت بالایی در کنترل سرعت و گشتاور ارائه می‌دهد.

همچنین بهره‌گیری از اسکوپ‌های زمانی و تحلیل‌گر طیفی امکان بررسی جامع عملکرد سیستم را فراهم می‌کند. این ساختار نمونه‌ای مناسب برای مطالعه روش‌های پیشرفته کنترل ماشین‌های آسنکرون و توسعه سامانه‌های درایو صنعتی مبتنی بر Matlab و Simulink محسوب می‌شود.

“`
