موتورهای سنکرون مغناطیس دائم یا PMSM یکی از مهم‌ترین و پرکاربردترین ماشین‌های الکتریکی در صنایع مدرن به شمار می‌روند. این موتورها به دلیل بازده بالا، چگالی توان مناسب، پاسخ دینامیکی سریع و قابلیت کنترل دقیق، در طیف گسترده‌ای از کاربردها از جمله خودروهای هیبریدی و برقی، سامانه‌های صنعتی پیشرفته، تجهیزات هوافضا و سامانه‌های تولید انرژی مورد استفاده قرار می‌گیرند. توسعه فناوری الکترونیک قدرت و الگوریتم‌های کنترل پیشرفته سبب شده است که استفاده از این موتورها در سال‌های اخیر رشد چشمگیری داشته باشد.

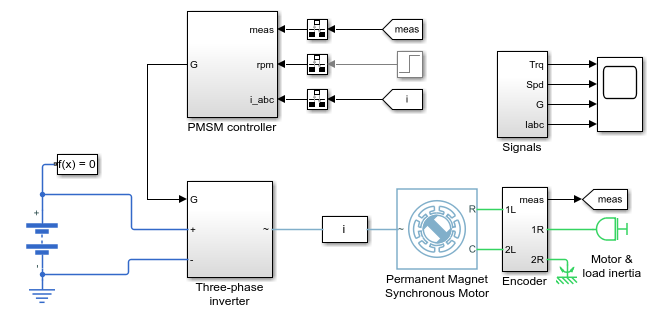

در این شبیه‌سازی، یک موتور سنکرون مغناطیس دائم سه‌فاز همراه با اینورتر قدرت مورد بررسی قرار می‌گیرد. مدل ارائه‌شده امکان تحلیل عملکرد موتور در پیکربندی‌های مختلف سیم‌بندی و همچنین ارزیابی رفتار سیستم در شرایط کاری گوناگون را فراهم می‌کند. این مدل علاوه بر نمایش عملکرد الکتریکی و مکانیکی موتور، بستری مناسب برای طراحی و ارزیابی کنترل‌کننده‌های مختلف نیز محسوب می‌شود.

معرفی موتور PMSM سه‌فاز

موتور سنکرون مغناطیس دائم نوعی ماشین الکتریکی AC است که در آن میدان مغناطیسی روتور توسط آهنرباهای دائمی ایجاد می‌شود. برخلاف موتورهای القایی که برای تولید میدان مغناطیسی نیازمند جریان تحریک هستند، در موتور PMSM آهنرباهای دائمی وظیفه تولید شار مغناطیسی را بر عهده دارند. این ویژگی موجب کاهش تلفات، افزایش راندمان و بهبود عملکرد کلی سیستم می‌شود.

در این نوع موتور، سرعت چرخش روتور همواره با سرعت میدان مغناطیسی دوار استاتور برابر است و به همین دلیل به آن موتور سنکرون گفته می‌شود. این ویژگی کنترل دقیق سرعت و گشتاور را امکان‌پذیر می‌کند و یکی از دلایل اصلی استفاده گسترده از این موتورها در سامانه‌های پیشرفته محسوب می‌شود.

پیکربندی‌های سیم‌بندی ستاره و مثلث

در مدل ارائه‌شده، موتور PMSM در دو پیکربندی رایج سیم‌بندی شامل اتصال ستاره (Wye-Wound) و اتصال مثلث (Delta-Wound) قابل استفاده است. هر یک از این ساختارها دارای ویژگی‌های خاص خود هستند و انتخاب آن‌ها به نیازهای کاربردی سیستم بستگی دارد.

در اتصال ستاره، یک سر از هر فاز به نقطه مشترک متصل می‌شود. این ساختار موجب کاهش جریان فاز و بهبود عملکرد در ولتاژهای بالا می‌شود. همچنین کنترل سیستم در بسیاری از کاربردهای صنعتی با این نوع اتصال ساده‌تر است.

در اتصال مثلث، انتهای هر سیم‌پیچ به ابتدای سیم‌پیچ بعدی متصل می‌شود و یک حلقه بسته تشکیل می‌دهد. این ساختار معمولاً توانایی عبور جریان بیشتری دارد و در کاربردهایی که نیاز به گشتاور بالا وجود دارد مورد استفاده قرار می‌گیرد.

امکان مقایسه این دو ساختار در محیط شبیه‌سازی، فرصت مناسبی برای تحلیل رفتار موتور در شرایط مختلف فراهم می‌کند و به طراحان کمک می‌کند تا بهترین گزینه را برای کاربرد مورد نظر انتخاب نمایند.

اینورتر قدرت در سیستم درایو PMSM

یکی از مهم‌ترین اجزای سیستم درایو موتور PMSM، اینورتر قدرت است. وظیفه اینورتر تبدیل ولتاژ مستقیم باتری به ولتاژ متناوب سه‌فاز مورد نیاز موتور است. عملکرد صحیح این بخش تأثیر مستقیمی بر کیفیت کنترل، راندمان سیستم و پاسخ دینامیکی موتور دارد.

در مدل حاضر، اینورتر به گونه‌ای انتخاب شده است که برای استفاده در خودروهای هیبریدی متداول مناسب باشد. اتصال مستقیم اینورتر به باتری خودرو موجب سادگی ساختار سیستم می‌شود. با این حال، در بسیاری از کاربردهای عملی می‌توان یک مبدل DC-DC را نیز بین باتری و اینورتر قرار داد تا امکان تنظیم سطح ولتاژ و بهبود مدیریت انرژی فراهم شود.

اینورتر شامل کلیدهای نیمه‌هادی قدرت است که با استفاده از الگوریتم‌های مدولاسیون مناسب، ولتاژهای سه‌فاز مورد نیاز موتور را تولید می‌کنند. عملکرد این کلیدها نقش بسیار مهمی در کیفیت جریان‌های خروجی و میزان اعوجاج هارمونیکی سیستم دارد.

طراحی کنترل‌کننده موتور PMSM

یکی از کاربردهای اصلی این مدل، طراحی و ارزیابی کنترل‌کننده موتور است. در سامانه‌های مدرن، کنترل دقیق سرعت، گشتاور و جریان اهمیت بسیار زیادی دارد. محیط شبیه‌سازی امکان انتخاب ساختار کنترلی مناسب و تنظیم ضرایب کنترل‌کننده را فراهم می‌کند تا عملکرد مطلوب حاصل شود.

طراح می‌تواند معماری‌های مختلف کنترل را پیاده‌سازی کرده و تأثیر آن‌ها را بر رفتار موتور بررسی نماید. از جمله روش‌های رایج می‌توان به کنترل برداری، کنترل میدان‌گرا و کنترل مستقیم گشتاور اشاره کرد. هر یک از این روش‌ها مزایا و محدودیت‌های خاص خود را دارند و انتخاب مناسب‌ترین روش به اهداف طراحی بستگی دارد.

تنظیم صحیح ضرایب کنترل‌کننده باعث کاهش خطای ماندگار، افزایش سرعت پاسخ، کاهش نوسانات و بهبود پایداری سیستم می‌شود. مدل حاضر بستری مناسب برای بررسی این موارد در شرایط مختلف بهره‌برداری فراهم می‌کند.

بررسی عملکرد کلیدهای IGBT

در این شبیه‌سازی از کلیدهای IGBT برای ساخت اینورتر استفاده می‌شود. این قطعات از پرکاربردترین تجهیزات الکترونیک قدرت محسوب می‌شوند و نقش مهمی در کنترل توان موتور دارند.

برای بررسی دقیق‌تر فرآیند روشن و خاموش شدن کلیدها، می‌توان مدل ساده IGBT را با بلوک N-Channel IGBT جایگزین کرد. این کار امکان مشاهده جزئیات بیشتری از رفتار سوئیچینگ را فراهم می‌کند و برای تحلیل تلفات کلیدزنی، بررسی زمان‌های روشن و خاموش شدن و ارزیابی عملکرد حرارتی بسیار مفید است.

چنین تحلیلی به ویژه در طراحی سامانه‌های قدرت خودروهای الکتریکی اهمیت فراوانی دارد، زیرا بازده و قابلیت اطمینان سیستم تا حد زیادی به عملکرد صحیح کلیدهای قدرت وابسته است.

مدل‌سازی سطح سیستم برای کاربردهای خودرویی

در پروژه‌های بزرگ‌تر مانند شبیه‌سازی کامل خودرو، معمولاً نیاز به مدل‌هایی با سرعت اجرای بالا وجود دارد. در این شرایط می‌توان به جای استفاده از مدل‌های دقیق الکتریکی، از مدل‌های مبتنی بر انرژی استفاده کرد.

در این رویکرد، موتور PMSM، اینورتر و کنترل‌کننده به صورت یک زیرسیستم انتزاعی مدل‌سازی می‌شوند. این کار موجب کاهش زمان شبیه‌سازی و افزایش کارایی تحلیل‌های سطح سیستم می‌شود. در عین حال، ویژگی‌های اصلی عملکردی سامانه حفظ می‌شوند و امکان بررسی مصرف انرژی، عملکرد حرکتی و مدیریت توان خودرو فراهم می‌شود.

این نوع مدل‌سازی برای مطالعات اولیه طراحی خودروهای هیبریدی و برقی بسیار مفید است و امکان ارزیابی سریع سناریوهای مختلف را فراهم می‌کند.

نقش مقاومت Gmin در شبیه‌سازی

یکی از اجزای مهم اما کمتر مورد توجه در مدل، مقاومت Gmin است. این مقاومت مقدار بسیار کوچکی هدایت الکتریکی به زمین ایجاد می‌کند و نقش مهمی در بهبود ویژگی‌های عددی مدل دارد.

در شبیه‌سازی‌های پیچیده الکترونیک قدرت، به ویژه هنگام استفاده از حل‌کننده‌های متغیرگام، ممکن است مشکلات همگرایی و ناپایداری عددی ایجاد شود. وجود مقاومت Gmin باعث بهبود شرایط محاسباتی، افزایش پایداری الگوریتم حل و کاهش احتمال بروز خطاهای عددی می‌شود.

اگرچه مقدار این مقاومت بسیار کوچک است و تأثیر محسوسی بر رفتار فیزیکی سیستم ندارد، اما از دیدگاه محاسباتی نقش بسیار مهمی در اجرای موفق شبیه‌سازی ایفا می‌کند.

مزایای استفاده از این شبیه‌سازی

استفاده از این مدل مزایای متعددی برای پژوهشگران، دانشجویان و مهندسان فراهم می‌کند. امکان تحلیل عملکرد موتور در شرایط مختلف، بررسی رفتار اینورتر، طراحی کنترل‌کننده، ارزیابی عملکرد کلیدهای قدرت و توسعه مدل‌های سطح سیستم از جمله مهم‌ترین قابلیت‌های آن محسوب می‌شوند.

علاوه بر این، مدل ارائه‌شده بستری مناسب برای انجام تحقیقات پیشرفته در زمینه خودروهای برقی و هیبریدی فراهم می‌کند. کاربران می‌توانند سناریوهای مختلف کاری را بررسی کرده و تأثیر پارامترهای گوناگون را بر عملکرد سیستم تحلیل نمایند.

جمع‌بندی

درایو موتور سنکرون مغناطیس دائم سه‌فاز یکی از مهم‌ترین سامانه‌های محرکه مورد استفاده در فناوری‌های نوین به ویژه خودروهای هیبریدی و برقی است. مدل شبیه‌سازی ارائه‌شده امکان بررسی دقیق موتور PMSM در پیکربندی‌های ستاره و مثلث، تحلیل عملکرد اینورتر قدرت، طراحی کنترل‌کننده، ارزیابی رفتار کلیدهای IGBT و توسعه مدل‌های سطح سیستم را فراهم می‌کند.

وجود قابلیت‌های گسترده در این شبیه‌سازی باعث شده است که این مدل به ابزاری ارزشمند برای آموزش، تحقیق و توسعه سامانه‌های محرکه الکتریکی تبدیل شود. همچنین امکان استفاده از آن در فرآیند طراحی و بهینه‌سازی سیستم‌های واقعی موجب افزایش اهمیت این مدل در حوزه مهندسی برق، الکترونیک قدرت و خودروهای الکتریکی شده است.

“`
