درایوهای موتورهای سنکرون مغناطیس دائم (Permanent Magnet Synchronous Motor یا PMSM) یکی از مهم‌ترین فناوری‌های مورد استفاده در صنایع مدرن، سیستم‌های حمل‌ونقل الکتریکی، ماشین‌آلات دقیق و سامانه‌های کنترل پیشرفته محسوب می‌شوند. این موتورها به دلیل راندمان بالا، چگالی توان مناسب، پاسخ دینامیکی سریع و قابلیت کنترل دقیق، جایگاه ویژه‌ای در کاربردهای صنعتی پیدا کرده‌اند. هنگامی که این موتورها به صورت چندفاز، به‌ویژه پنج‌فاز، طراحی می‌شوند، مزایایی مانند کاهش ریپل گشتاور، افزایش قابلیت اطمینان، تحمل خطا و عملکرد نرم‌تر نیز به آن‌ها افزوده می‌شود.

در محیط MATLAB/Simulink و به‌ویژه کتابخانه Simscape Electrical Specialized Power Systems نمونه‌های متعددی برای بررسی رفتار موتورهای الکتریکی وجود دارد. یکی از نمونه‌های کاربردی و آموزشی، مدل AC8 – PM Synchronous 3HP Motor Drive است که عملکرد یک درایو موتور سنکرون مغناطیس دائم پنج‌فاز را تحت کنترل برداری و تنظیم سرعت نمایش می‌دهد. این شبیه‌سازی، علاوه بر بررسی رفتار موتور، نحوه عملکرد حلقه‌های کنترلی، اینورتر PWM، تنظیم‌کننده جریان و کنترل‌کننده سرعت را نیز به صورت کامل نشان می‌دهد.

هدف از این شبیه‌سازی

هدف اصلی این شبیه‌سازی، بررسی نحوه کنترل سرعت یک موتور سنکرون مغناطیس دائم پنج‌فاز در شرایط مختلف کاری است. در این مدل، تغییرات سرعت مرجع، تغییرات بار مکانیکی، عملکرد کنترل‌کننده PI و رفتار ولتاژ لینک DC همگی مورد ارزیابی قرار می‌گیرند تا عملکرد کلی سیستم در شرایط گذرا و حالت ماندگار مشخص شود.

این مثال آموزشی به کاربران کمک می‌کند تا علاوه بر آشنایی با ساختار یک درایو صنعتی، نحوه تعامل بخش‌های مختلف سیستم قدرت و سیستم کنترل را نیز درک کنند.

معرفی ساختار سیستم

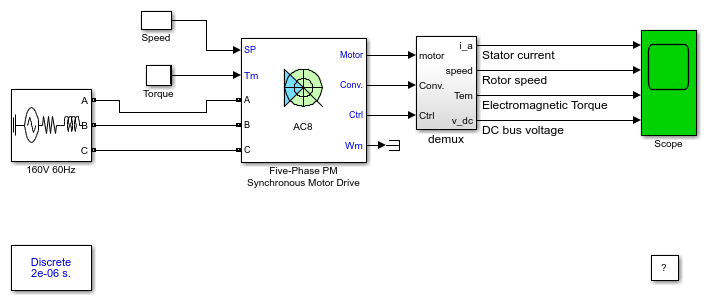

مدل AC8 از بلوک اختصاصی AC8 موجود در کتابخانه Specialized Power Systems استفاده می‌کند. این بلوک یک سیستم کامل درایو موتور سنکرون مغناطیس دائم پنج‌فاز را مدل‌سازی می‌کند که برای یک موتور پنج‌فاز با توان تقریبی 4.4 کیلووات طراحی شده است.

اجزای اصلی این سیستم عبارت‌اند از:

• موتور سنکرون مغناطیس دائم پنج‌فاز
• اینورتر منبع ولتاژ PWM
• پل یونیورسال (Universal Bridge)
• مدار چاپر ترمز (Braking Chopper)
• کنترل‌کننده سرعت PI
• کنترل‌کننده برداری (Vector Control)
• تنظیم‌کننده جریان پنج‌فاز
• باس DC

وجود تمامی این اجزا باعث می‌شود که مدل ارائه‌شده بسیار نزدیک به ساختار واقعی یک درایو صنعتی باشد و بتوان از آن برای آموزش، تحقیق و توسعه الگوریتم‌های کنترلی استفاده کرد.

موتور سنکرون مغناطیس دائم پنج‌فاز

در این شبیه‌سازی از یک موتور سنکرون مغناطیس دائم پنج‌فاز استفاده شده است. برخلاف موتورهای سه‌فاز متداول، موتورهای پنج‌فاز دارای تعداد فاز بیشتری هستند که این ویژگی مزایای متعددی ایجاد می‌کند.

یکی از مهم‌ترین مزایای این ساختار، کاهش ریپل گشتاور است. همچنین در صورت بروز خطا در یکی از فازها، موتور همچنان می‌تواند با کاهش توان به کار خود ادامه دهد که این موضوع قابلیت اطمینان سیستم را افزایش می‌دهد. علاوه بر این، توزیع بهتر جریان میان فازها موجب کاهش تنش حرارتی و افزایش عمر تجهیزات قدرت می‌شود.

اینورتر PWM و نقش آن

منبع تغذیه موتور توسط یک اینورتر منبع ولتاژ PWM تأمین می‌شود. این اینورتر با استفاده از بلوک Universal Bridge ساخته شده و وظیفه تبدیل ولتاژ DC به ولتاژ AC پنج‌فاز را بر عهده دارد.

مدولاسیون PWM باعث می‌شود ولتاژ خروجی اینورتر دارای کیفیت مناسب بوده و امکان کنترل دقیق جریان موتور فراهم شود. همچنین فرکانس و دامنه ولتاژ خروجی متناسب با فرمان‌های صادرشده از بخش کنترل تغییر می‌کند.

کنترل سرعت با استفاده از کنترل‌کننده PI

در این مدل، کنترل سرعت توسط یک کنترل‌کننده تناسبی-انتگرالی (PI Controller) انجام می‌شود. این کنترل‌کننده اختلاف میان سرعت مرجع و سرعت واقعی موتور را محاسبه کرده و بر اساس آن مقادیر مرجع شار و گشتاور را تولید می‌کند.

استفاده از کنترل‌کننده PI به دلیل سادگی، پایداری مناسب و عملکرد قابل قبول، یکی از رایج‌ترین روش‌های کنترل سرعت در درایوهای صنعتی محسوب می‌شود.

کنترل برداری موتور

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، کنترل برداری یا Field Oriented Control است. در این روش، کنترل گشتاور و شار موتور به صورت مستقل انجام می‌شود و موتور رفتاری مشابه موتور DC پیدا می‌کند.

بلوک کنترل برداری با دریافت مقادیر مرجع شار و گشتاور، جریان‌های مرجع پنج‌فاز موتور را محاسبه کرده و این مقادیر را به تنظیم‌کننده جریان ارسال می‌کند. نتیجه این فرآیند، پاسخ سریع موتور و کنترل بسیار دقیق سرعت خواهد بود.

تنظیم‌کننده جریان پنج‌فاز

تنظیم‌کننده جریان وظیفه دارد جریان واقعی موتور را با جریان مرجع مقایسه کرده و فرمان‌های مناسب برای کلیدهای اینورتر را تولید کند. این بخش نقش مهمی در کاهش خطای جریان و بهبود پاسخ دینامیکی سیستم دارد.

دقت بالای این کنترل‌کننده باعث می‌شود موتور حتی در هنگام تغییرات شدید بار نیز عملکردی پایدار داشته باشد.

سیگنال‌های قابل مشاهده در شبیه‌سازی

در طول اجرای شبیه‌سازی، چندین پارامتر مهم قابل مشاهده هستند که تحلیل عملکرد سیستم را امکان‌پذیر می‌کنند.

• جریان استاتور موتور
• سرعت روتور
• گشتاور الکترومغناطیسی
• ولتاژ باس DC
• سرعت مرجع
• گشتاور مرجع

این سیگنال‌ها اطلاعات کاملی درباره عملکرد موتور، کیفیت کنترل و رفتار سیستم قدرت در اختیار کاربر قرار می‌دهند.

بررسی مراحل مختلف شبیه‌سازی

شروع شبیه‌سازی

در لحظه آغاز شبیه‌سازی (t=0)، سرعت مرجع برابر با 300 دور بر دقیقه تعیین می‌شود. موتور از حالت سکون شروع به حرکت کرده و مطابق شیب تعیین‌شده در منحنی شتاب، سرعت خود را افزایش می‌دهد. مشاهده نتایج نشان می‌دهد که سرعت واقعی تقریباً بدون خطا از سرعت مرجع پیروی می‌کند که بیانگر عملکرد مناسب کنترل‌کننده سرعت است.

اعمال بار کامل

در زمان 0.5 ثانیه، بار کامل مکانیکی به موتور اعمال می‌شود. در این لحظه کاهش بسیار کوچکی در سرعت مشاهده می‌شود، اما کنترل‌کننده PI به سرعت این خطا را جبران کرده و موتور دوباره به مقدار مرجع بازمی‌گردد. این رفتار نشان‌دهنده پاسخ دینامیکی مناسب سیستم در برابر اغتشاشات بار است.

توقف موتور

در زمان 1 ثانیه، سرعت مرجع از 300 دور بر دقیقه به صفر تغییر می‌کند. موتور با دنبال کردن دقیق منحنی کاهش سرعت، به آرامی متوقف می‌شود. این مرحله عملکرد صحیح کنترل سرعت در فرآیند ترمزگیری را نشان می‌دهد.

تغییر جهت بار مکانیکی

در زمان 1.5 ثانیه، بار مکانیکی از مقدار 11 نیوتن‌متر به منفی 11 نیوتن‌متر تغییر می‌کند. این تغییر ناگهانی موجب ایجاد یک اضافه‌جهش کوچک در سرعت می‌شود، اما سیستم کنترل در مدت بسیار کوتاهی موتور را پایدار کرده و سرعت به مقدار مطلوب بازمی‌گردد.

رفتار ولتاژ باس DC

یکی از بخش‌های مهم این شبیه‌سازی، بررسی ولتاژ لینک DC است. در طول اجرای مدل مشاهده می‌شود که ولتاژ باس DC تقریباً ثابت باقی می‌ماند و حتی در هنگام تغییر بار یا تغییر سرعت نیز نوسان قابل توجهی ندارد.

این موضوع نشان‌دهنده عملکرد صحیح مدار چاپر ترمز و همچنین طراحی مناسب سیستم کنترل انرژی در لینک DC است که از افزایش یا کاهش بیش از حد ولتاژ جلوگیری می‌کند.

تنظیمات نمونه‌برداری در مدل

برای افزایش دقت شبیه‌سازی، کل سیستم قدرت با گام زمانی 2 میکروثانیه گسسته شده است. همچنین بخش‌های مختلف کنترل دارای نرخ نمونه‌برداری متفاوت هستند.

• گام زمانی سیستم قدرت: 2 میکروثانیه
• نمونه‌برداری کنترل‌کننده سرعت: 80 میکروثانیه
• نمونه‌برداری کنترل‌کننده برداری: 8 میکروثانیه

این تنظیمات باعث می‌شوند رفتار سیستم بسیار نزدیک به عملکرد یک میکروکنترلر واقعی باشد و نتایج شبیه‌سازی از دقت بالایی برخوردار شوند.

مدل ساده‌شده برای افزایش سرعت شبیه‌سازی

برای کاهش زمان اجرای شبیه‌سازی، نسخه ساده‌شده‌ای از مدل نیز ارائه شده است. در این نسخه، اینورتر به جای مدل کلیدزنی دقیق، با مدل مقدار متوسط (Average Value Inverter) جایگزین می‌شود.

در این حالت می‌توان گام زمانی شبیه‌سازی را تا حدود 35 میکروثانیه افزایش داد که موجب کاهش قابل توجه زمان محاسبات می‌شود. البته در این روش جزئیات مربوط به کلیدزنی نیمه‌هادی‌ها حذف شده و تمرکز اصلی بر رفتار کلی سیستم باقی می‌ماند.

کاربردهای این شبیه‌سازی

این شبیه‌سازی کاربردهای آموزشی و پژوهشی فراوانی دارد و می‌تواند در زمینه‌های مختلف مورد استفاده قرار گیرد.

• آموزش کنترل برداری موتورهای PMSM
• بررسی عملکرد موتورهای پنج‌فاز
• تحلیل پاسخ دینامیکی سیستم‌های درایو
• مطالعه عملکرد اینورترهای PWM
• طراحی و تنظیم کنترل‌کننده‌های PI
• ارزیابی تغییرات بار مکانیکی بر عملکرد موتور
• بررسی رفتار لینک DC در سیستم‌های قدرت الکترونیک
• توسعه الگوریتم‌های کنترلی پیشرفته برای موتورهای چندفاز

جمع‌بندی

مدل AC8 یکی از کامل‌ترین نمونه‌های موجود در کتابخانه Simscape Electrical برای بررسی عملکرد یک درایو موتور سنکرون مغناطیس دائم پنج‌فاز است. این شبیه‌سازی تمامی بخش‌های مهم یک درایو صنعتی شامل موتور، اینورتر، کنترل‌کننده سرعت، کنترل برداری، تنظیم‌کننده جریان و مدار چاپر ترمز را در قالب یک مدل یکپارچه نمایش می‌دهد.

نتایج حاصل از اجرای این شبیه‌سازی نشان می‌دهد که سیستم قادر است سرعت موتور را با دقت بسیار بالا دنبال کرده، تغییرات ناگهانی بار را به سرعت جبران کند، گشتاور مناسبی تولید نماید و ولتاژ لینک DC را در شرایط مختلف پایدار نگه دارد. به همین دلیل، این مدل یکی از بهترین گزینه‌ها برای آموزش مفاهیم پیشرفته کنترل موتورهای سنکرون مغناطیس دائم، تحلیل عملکرد درایوهای چندفاز و توسعه الگوریتم‌های کنترلی در محیط Matlab و Simulink محسوب می‌شود.
