موتورهای سنکرون مغناطیس دائم (Permanent Magnet Synchronous Motor یا PMSM) به دلیل راندمان بالا، چگالی توان مناسب، پاسخ دینامیکی سریع و نیاز کمتر به تعمیر و نگهداری، در بسیاری از سامانههای صنعتی و الکترومکانیکی مورد استفاده قرار میگیرند. در میان انواع مختلف این موتورها، موتور سنکرون مغناطیس دائم تکفاز برای کاربردهایی که نیازمند ساختار سادهتر و هزینه کمتر هستند، گزینهای مناسب محسوب میشود. امروزه بررسی عملکرد این موتورها پیش از پیادهسازی عملی اهمیت فراوانی دارد و به همین دلیل شبیهسازی آنها در محیط Matlab و Simulink به یکی از روشهای متداول در طراحی و ارزیابی سیستمهای محرکه الکتریکی تبدیل شده است.
در این شبیهسازی، کنترل سرعت روتور در یک درایو الکتریکی مبتنی بر موتور سنکرون مغناطیس دائم تکفاز مورد بررسی قرار میگیرد. هدف اصلی، تحلیل نحوه عملکرد موتور در شرایط مختلف کاری و ارزیابی پاسخ سیستم نسبت به فرمانهای کنترلی و بار مکانیکی اعمالشده است. ساختار مدل به گونهای طراحی شده است که امکان مشاهده رفتار واقعی موتور و اجزای مرتبط با آن را فراهم میکند.
معرفی موتور سنکرون مغناطیس دائم تکفاز
موتور PMSM نوعی موتور سنکرون است که میدان مغناطیسی روتور آن توسط آهنرباهای دائمی ایجاد میشود. در این ساختار نیازی به سیمپیچی تحریک روتور وجود ندارد و همین موضوع موجب افزایش راندمان و کاهش تلفات میشود. در موتورهای تکفاز، تغذیه استاتور از یک منبع تکفاز تأمین شده و ساختار درایو نسبت به نمونههای چندفاز سادهتر است.
یکی از مهمترین ویژگیهای این نوع موتور، قابلیت دستیابی به سرعتهای دقیق و پایدار است. همچنین به دلیل حذف تلفات ناشی از سیمپیچی تحریک، عملکرد حرارتی موتور بهبود یافته و عمر مفید تجهیزات افزایش پیدا میکند. این ویژگیها سبب شدهاند که موتورهای PMSM در تجهیزات خانگی، سامانههای اتوماسیون، تجهیزات پزشکی، محرکههای سبک صنعتی و بسیاری از کاربردهای دیگر مورد استفاده قرار گیرند.
ساختار کلی شبیهسازی

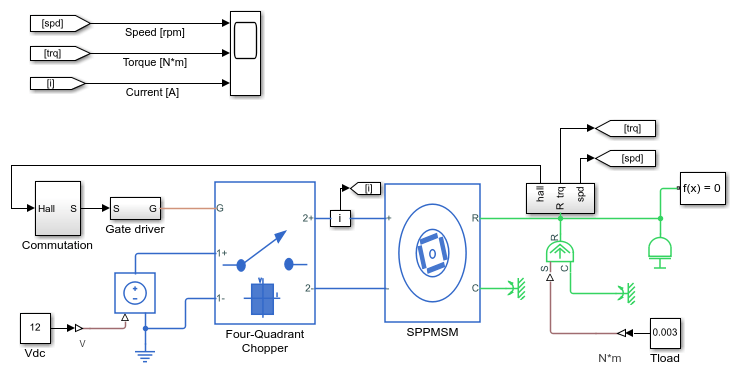

مدل مورد استفاده برای این شبیهسازی شامل چند بخش اصلی است که هر یک وظیفه مشخصی در عملکرد سیستم دارند. مهمترین بخشهای مدل عبارتاند از موتور PMSM تکفاز، منبع گشتاور بار، زیرسیستم کموتاسیون، پل H و بخش اندازهگیری و ثبت دادهها.
در این ساختار، یک منبع گشتاور ایدهآل وظیفه اعمال بار مکانیکی به محور موتور را بر عهده دارد. این بار میتواند شرایط کاری مختلف را شبیهسازی کرده و تأثیر تغییرات بار بر سرعت و عملکرد موتور را مشخص کند. استفاده از منبع گشتاور ایدهآل موجب میشود که تحلیل پاسخ موتور با دقت بیشتری انجام گیرد و اثر عوامل خارجی به شکل کنترلشده مورد بررسی قرار گیرد.
کنترل حلقه باز موتور
در این شبیهسازی از روش کنترل حلقه باز استفاده شده است. در کنترل حلقه باز، فرمانهای کنترلی بدون استفاده از فیدبک سرعت یا موقعیت تولید میشوند. اگرچه این روش نسبت به کنترل حلقه بسته دقت کمتری دارد، اما به دلیل سادگی ساختار، هزینه پایین پیادهسازی و نیاز کمتر به تجهیزات اندازهگیری، در بسیاری از کاربردهای ساده مورد استفاده قرار میگیرد.
در کنترل حلقه باز، سیستم کنترلی بر اساس شرایط از پیش تعیینشده عمل میکند و تغییرات ایجادشده در خروجی به طور مستقیم در فرآیند کنترل لحاظ نمیشوند. به همین دلیل عملکرد موتور در برابر تغییرات شدید بار یا اغتشاشات خارجی ممکن است با کاهش دقت همراه باشد. با این حال برای بررسی رفتار اولیه موتور و تحلیل عملکرد در شرایط پایه، این روش بسیار مفید و کاربردی است.
نقش سیگنال هال در فرآیند کموتاسیون
یکی از بخشهای مهم این شبیهسازی، زیرسیستم کموتاسیون است. کموتاسیون فرآیندی است که طی آن توالی مناسب تحریک سیمپیچها تعیین میشود تا میدان مغناطیسی لازم برای چرخش روتور ایجاد گردد. در این مدل، اطلاعات موقعیت روتور از طریق سیگنال هال به دست میآید.
حسگرهای هال از جمله تجهیزات پرکاربرد در سیستمهای محرکه الکتریکی هستند که امکان تشخیص موقعیت زاویهای روتور را فراهم میکنند. دادههای حاصل از این حسگرها وارد زیرسیستم کموتاسیون شده و بر اساس آنها سیگنالهای فرمان لازم برای کلیدهای قدرت تولید میشود. این فرآیند باعث میشود که توالی تحریک سیمپیچها به صورت صحیح انجام شده و گشتاور مورد نیاز برای حرکت موتور تولید گردد.
استفاده از حسگر هال علاوه بر افزایش دقت کموتاسیون، موجب بهبود عملکرد راهاندازی موتور و کاهش خطاهای ناشی از تعیین موقعیت روتور میشود. به همین دلیل در بسیاری از سامانههای مبتنی بر موتورهای مغناطیس دائم از این روش استفاده میشود.
عملکرد پل H در تغذیه موتور
یکی دیگر از اجزای کلیدی این شبیهسازی، مدار پل H است. پل H یکی از رایجترین مبدلهای الکترونیک قدرت برای کنترل موتورهای جریان مستقیم و برخی موتورهای سنکرون محسوب میشود. این ساختار شامل چهار کلید قدرت است که امکان تغییر جهت جریان و کنترل ولتاژ اعمالی به موتور را فراهم میکنند.
در مدل حاضر، پل H وظیفه تغذیه موتور PMSM تکفاز را بر عهده دارد. سیگنالهای تولیدشده توسط زیرسیستم کموتاسیون به کلیدهای پل H ارسال میشوند و بر اساس آنها جریان مناسب در سیمپیچ موتور برقرار میشود. عملکرد صحیح این بخش نقش بسیار مهمی در تولید گشتاور یکنواخت و دستیابی به سرعت مطلوب دارد.
از دیدگاه مهندسی، تحلیل رفتار پل H در محیط شبیهسازی امکان بررسی نحوه سوئیچینگ، تغییرات ولتاژ، جریانهای گذرا و اثرات ناشی از کلیدزنی را فراهم میکند. این اطلاعات میتوانند در طراحی مبدلهای قدرت واقعی بسیار ارزشمند باشند.
تحلیل نتایج شبیهسازی
پس از اجرای مدل، دادههای مختلف سیستم توسط قابلیت Simscape Logging ثبت میشوند. این ابزار امکان ذخیره و تحلیل پارامترهای مهم سیستم را فراهم میکند و به مهندسان اجازه میدهد رفتار موتور را با جزئیات کامل بررسی کنند.
یکی از مهمترین نتایج حاصل از این شبیهسازی، نمودار سرعت اندازهگیریشده موتور است. این نمودار روند تغییرات سرعت روتور را در طول زمان نشان میدهد و اطلاعات ارزشمندی درباره فرآیند راهاندازی، رسیدن به حالت پایدار و پاسخ موتور در برابر بار اعمالشده ارائه میکند.
در مراحل ابتدایی راهاندازی، سرعت موتور از مقدار صفر آغاز شده و به تدریج افزایش پیدا میکند. پس از گذشت زمان مشخص، موتور به سرعت کاری مورد نظر نزدیک میشود و در شرایط پایدار قرار میگیرد. بررسی این نمودار امکان ارزیابی کیفیت عملکرد سیستم کنترلی و نحوه تولید گشتاور را فراهم میکند.
همچنین تحلیل دادههای ثبتشده میتواند اطلاعاتی درباره میزان نوسانات سرعت، پایداری سیستم و اثر بار مکانیکی بر عملکرد موتور ارائه دهد. این نتایج در بهینهسازی طراحی درایو و انتخاب پارامترهای مناسب کنترلی نقش مهمی دارند.
اجرای بلادرنگ و اعتبارسنجی مدل
یکی از ویژگیهای مهم این شبیهسازی، آزمایش آن بر روی یک سامانه شبیهسازی بلادرنگ است. مدل مورد نظر بر روی تجهیزات Speedgoat Performance Real-Time Target مورد آزمایش قرار گرفته است. استفاده از شبیهسازی بلادرنگ امکان بررسی عملکرد مدل در شرایطی نزدیک به سیستم واقعی را فراهم میکند.
در این فرآیند، الگوریتمهای کنترلی و مدل موتور با سرعت واقعی اجرا شده و پاسخ سیستم به صورت لحظهای مورد ارزیابی قرار میگیرد. این قابلیت به مهندسان کمک میکند تا پیش از ساخت نمونه فیزیکی، مشکلات احتمالی را شناسایی کرده و اصلاحات لازم را انجام دهند.
اعتبارسنجی مدل در محیط بلادرنگ موجب افزایش اطمینان از صحت نتایج شبیهسازی میشود و فاصله میان مدل نرمافزاری و سامانه واقعی را کاهش میدهد. به همین دلیل استفاده از تجهیزات بلادرنگ در پروژههای صنعتی و پژوهشی پیشرفته اهمیت فراوانی دارد.
مزایای شبیهسازی موتور PMSM تکفاز در Matlab
استفاده از Matlab و Simulink برای مدلسازی و شبیهسازی موتورهای سنکرون مغناطیس دائم مزایای متعددی دارد. این محیط نرمافزاری امکان ایجاد مدلهای دقیق، تحلیل پاسخ دینامیکی، طراحی الگوریتمهای کنترلی و ارزیابی عملکرد سیستم را فراهم میکند.
علاوه بر این، وجود کتابخانههای تخصصی Simscape Electrical باعث میشود که مدلسازی اجزای الکتریکی، مکانیکی و الکترونیک قدرت با سرعت و دقت بالایی انجام شود. همچنین امکان ثبت دادهها، تحلیل نتایج و اجرای بلادرنگ از دیگر قابلیتهای ارزشمند این محیط محسوب میشود.
به کمک این ابزارها میتوان رفتار موتور را در شرایط مختلف بارگذاری، تغییرات ولتاژ، سناریوهای راهاندازی و روشهای کنترلی متفاوت بررسی کرد و پیش از پیادهسازی عملی، عملکرد سیستم را بهینه نمود.
جمعبندی
این شبیهسازی به بررسی کنترل سرعت یک موتور سنکرون مغناطیس دائم تکفاز با استفاده از روش کنترل حلقه باز میپردازد. در این ساختار، سیگنالهای هال برای تعیین موقعیت روتور و تولید فرمانهای کموتاسیون مورد استفاده قرار میگیرند و یک پل H وظیفه تأمین انرژی موتور را بر عهده دارد. همچنین بار مکانیکی توسط یک منبع گشتاور ایدهآل اعمال میشود تا رفتار موتور در شرایط مختلف قابل ارزیابی باشد.
نتایج بهدستآمده از ثبت دادهها و تحلیل سرعت روتور نشان میدهند که مدل قادر است عملکرد موتور را با دقت مناسبی بازسازی کند. علاوه بر این، آزمایش موفق مدل در محیط شبیهسازی بلادرنگ، اعتبار و کارایی آن را برای استفاده در پروژههای تحقیقاتی، آموزشی و صنعتی تأیید میکند. از این رو، شبیهسازی کنترل موتور PMSM تکفاز در Matlab بستری مناسب برای مطالعه، طراحی و توسعه سامانههای محرکه الکتریکی مدرن فراهم میآورد.
“`
