درایوهای الکتریکی مبتنی بر ماشین سنکرون آهنربای دائم (Permanent Magnet Synchronous Machine – PMSM) یکی از مهم‌ترین فناوری‌های مورد استفاده در سیستم‌های حمل‌ونقل الکتریکی مدرن محسوب می‌شوند. این نوع ماشین‌ها به دلیل راندمان بالا، چگالی توان زیاد و قابلیت کنترل دقیق گشتاور و سرعت، جایگاه ویژه‌ای در خودروهای الکتریکی، قطارهای سبک و سیستم‌های کششی صنعتی دارند. در این شبیه‌سازی، یک سیستم درایو کششی سه‌فاز مبتنی بر PMSM بررسی می‌شود که هدف آن کنترل سرعت روتور با استفاده از ساختار کنترلی پیشرفته حلقه‌بسته است.

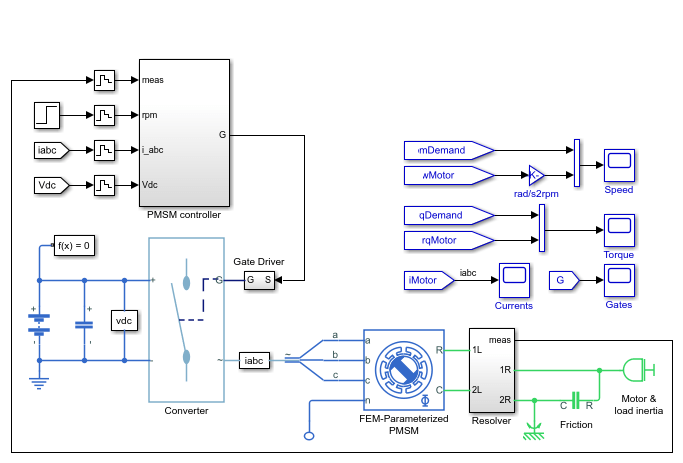

در این ساختار، یک باتری ولتاژ بالا به‌عنوان منبع تغذیه اصلی سیستم عمل کرده و از طریق یک مبدل سه‌فاز کنترل‌شده، توان الکتریکی مورد نیاز ماشین PMSM را تأمین می‌کند. همچنین برای اعمال شرایط واقعی‌تر، یک بلوک اصطکاک دورانی به‌عنوان بار مکانیکی در نظر گرفته شده است که رفتار سیستم را در شرایط نزدیک به کاربرد واقعی شبیه‌سازی می‌کند.

یکی از ویژگی‌های مهم این مدل، استفاده از یک رزولور (Resolver) با دقت بالا برای اندازه‌گیری موقعیت و سرعت روتور است. این حسگر نقش کلیدی در کنترل دقیق سیستم دارد و اطلاعات بازخوردی لازم برای حلقه‌های کنترلی را فراهم می‌کند. بدون این اطلاعات، دستیابی به کنترل پایدار و دقیق در سرعت‌های مختلف امکان‌پذیر نخواهد بود.

ساختار کلی سیستم درایو PMSM

سیستم درایو مورد بررسی از چند بخش اصلی تشکیل شده است. بخش الکتریکی شامل باتری ولتاژ بالا، مبدل سه‌فاز و ماشین PMSM است. در بخش مکانیکی، بار به‌صورت گشتاور مقاوم ناشی از اصطکاک مدل‌سازی شده است. این ترکیب امکان بررسی رفتار دینامیکی واقعی سیستم را فراهم می‌کند.

در بخش کنترلی، یک ساختار آبشاری (Cascade Control) استفاده شده است که شامل یک حلقه خارجی کنترل سرعت و دو حلقه داخلی کنترل جریان می‌باشد. این ساختار به‌طور گسترده در درایوهای صنعتی استفاده می‌شود، زیرا امکان جداسازی دینامیک‌های سریع و کند سیستم را فراهم می‌کند.

حلقه خارجی وظیفه تنظیم سرعت روتور را بر عهده دارد. این حلقه با مقایسه سرعت مرجع و سرعت واقعی، خطای سرعت را تولید کرده و یک مرجع جریان گشتاور برای حلقه‌های داخلی ایجاد می‌کند. در مقابل، حلقه‌های داخلی جریان، وظیفه دارند جریان‌های سه‌فاز را به‌گونه‌ای تنظیم کنند که گشتاور مطلوب تولید شود.

مدل‌سازی ماشین PMSM

ماشین سنکرون آهنربای دائم در این شبیه‌سازی بر اساس مدل پارامتری FEM (Finite Element Method) پیاده‌سازی شده است. این مدل امکان در نظر گرفتن رفتار غیرخطی، اشباع مغناطیسی و اثرات واقعی میدان مغناطیسی را فراهم می‌کند. برخلاف مدل‌های ساده‌شده، مدل FEM دقت بسیار بالاتری در تحلیل عملکرد سیستم ارائه می‌دهد.

معادلات الکتریکی ماشین در چارچوب dq مدل‌سازی شده‌اند که باعث ساده‌سازی تحلیل سیستم سه‌فاز می‌شود. در این چارچوب، مؤلفه‌های جریان به دو محور مستقیم (d) و متعامد (q) تبدیل شده و کنترل گشتاور به‌صورت مستقل امکان‌پذیر می‌گردد.

گشتاور الکترومغناطیسی تولیدی در ماشین PMSM به‌طور مستقیم به جریان محور q وابسته است. بنابراین کنترل دقیق این جریان نقش کلیدی در کنترل سرعت دارد. این ویژگی یکی از دلایل اصلی محبوبیت این نوع ماشین در کاربردهای کششی است.

مبدل سه‌فاز و منبع تغذیه

در این شبیه‌سازی، یک مبدل سه‌فاز کنترل‌شده بین باتری و ماشین قرار دارد. وظیفه این مبدل، تبدیل ولتاژ DC باتری به ولتاژ AC سه‌فاز با دامنه و فرکانس قابل کنترل است. این فرآیند معمولاً با استفاده از تکنیک‌های PWM (Pulse Width Modulation) انجام می‌شود.

باتری ولتاژ بالا به‌عنوان منبع انرژی اصلی سیستم عمل می‌کند و باید بتواند توان لحظه‌ای مورد نیاز برای شتاب‌گیری روتور از 0 تا 1000 دور بر دقیقه را تأمین کند. در شرایط واقعی، محدودیت‌های باتری مانند افت ولتاژ و ظرفیت جریان نیز می‌تواند بر عملکرد سیستم تأثیرگذار باشد.

سیستم کنترلی آبشاری

کنترل آبشاری یکی از روش‌های استاندارد در درایوهای PMSM است. در این ساختار، حلقه بیرونی کنترل سرعت و حلقه‌های داخلی کنترل جریان به‌صورت سلسله‌مراتبی عمل می‌کنند. این طراحی باعث افزایش پایداری و بهبود پاسخ گذرا سیستم می‌شود.

در حلقه سرعت، سرعت مرجع به‌صورت یک رمپ از 0 تا 1000 rpm در مدت 0.25 ثانیه تعریف شده است. این تغییر تدریجی باعث جلوگیری از شوک‌های مکانیکی و الکتریکی در سیستم می‌شود. خروجی این حلقه به‌عنوان جریان مرجع برای حلقه‌های داخلی استفاده می‌شود.

حلقه‌های جریان وظیفه دارند جریان‌های سه‌فاز را به‌گونه‌ای کنترل کنند که مقدار واقعی جریان با مقدار مرجع مطابقت داشته باشد. این کنترل معمولاً با استفاده از کنترل‌کننده‌های PI انجام می‌شود که توانایی بالایی در حذف خطای حالت ماندگار دارند.

مدل مکانیکی و بار سیستم

برای شبیه‌سازی شرایط واقعی، یک بلوک اصطکاک دورانی به‌عنوان بار مکانیکی در نظر گرفته شده است. این بلوک نمایانگر تلفات مکانیکی سیستم مانند اصطکاک یاتاقان‌ها و مقاومت هوا در کاربردهای واقعی است.

وجود این بار باعث می‌شود که کنترل‌کننده باید گشتاور کافی برای غلبه بر مقاومت مکانیکی تولید کند. این موضوع به‌طور مستقیم بر جریان‌های فاز و رفتار دینامیکی سیستم تأثیر می‌گذارد.

حسگر موقعیت و سرعت (Resolver)

در این شبیه‌سازی از یک رزولور با دقت بالا برای اندازه‌گیری موقعیت زاویه‌ای و سرعت روتور استفاده شده است. این حسگر اطلاعات حیاتی را برای کنترل برداری (Vector Control) فراهم می‌کند.

دقت بالای رزولور باعث می‌شود که خطای اندازه‌گیری کاهش یافته و عملکرد حلقه‌های کنترلی بهبود یابد. در کاربردهای صنعتی، انتخاب حسگر مناسب نقش مهمی در کیفیت کنترل سیستم دارد.

نتایج شبیه‌سازی

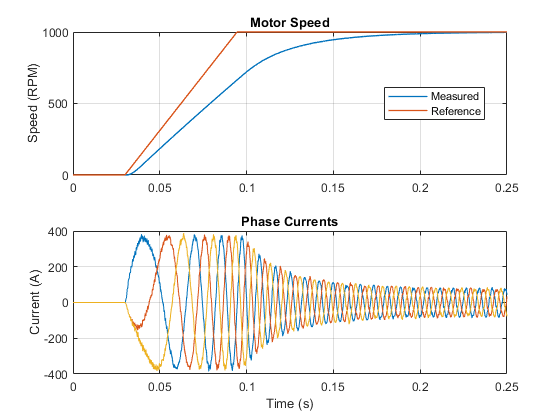

نتایج شبیه‌سازی نشان می‌دهد که سیستم قادر است سرعت روتور را به‌صورت پایدار از 0 به 1000 دور بر دقیقه در مدت 0.25 ثانیه افزایش دهد. پاسخ سرعت دارای رفتار گذرای مناسب بوده و بدون نوسانات شدید به مقدار مطلوب می‌رسد.

همچنین جریان‌های فاز در طول فرآیند شتاب‌گیری تغییرات قابل توجهی دارند که نشان‌دهنده تلاش سیستم کنترلی برای تأمین گشتاور مورد نیاز است. پس از رسیدن به سرعت نامی، جریان‌ها به حالت پایدار نزدیک می‌شوند.

این نتایج نشان‌دهنده عملکرد مناسب ساختار کنترلی آبشاری و صحت مدل‌سازی سیستم در محیط شبیه‌سازی است. استفاده از مدل دقیق ماشین PMSM همراه با کنترل جریان و سرعت باعث دستیابی به عملکردی نزدیک به سیستم‌های واقعی شده است.

جمع‌بندی

در این شبیه‌سازی، یک درایو کششی مبتنی بر ماشین PMSM با ساختار کنترلی پیشرفته بررسی شد. استفاده از کنترل آبشاری، مدل دقیق ماشین، مبدل سه‌فاز و حسگر رزولور باعث شده است که رفتار سیستم به شرایط واقعی بسیار نزدیک باشد. این نوع شبیه‌سازی‌ها نقش مهمی در طراحی و بهینه‌سازی سیستم‌های الکتریکی مدرن دارند و امکان بررسی عملکرد قبل از پیاده‌سازی واقعی را فراهم می‌کنند.

با توجه به نتایج به‌دست‌آمده، می‌توان نتیجه گرفت که استفاده از PMSM در کاربردهای کششی به دلیل قابلیت کنترل دقیق سرعت و گشتاور، گزینه‌ای بسیار مناسب برای سیستم‌های حمل‌ونقل الکتریکی محسوب می‌شود.
