موتورهای سنکرون مغناطیس دائم (Permanent Magnet Synchronous Motor یا PMSM) به دلیل راندمان بالا، چگالی توان مناسب، پاسخ دینامیکی سریع و قابلیت کنترل دقیق، امروزه در بسیاری از سامانه‌های محرکه الکتریکی مورد استفاده قرار می‌گیرند. با افزایش نیاز به قابلیت اطمینان بیشتر و توان بالاتر در کاربردهایی نظیر خودروهای الکتریکی، سامانه‌های کششی ریلی، تجهیزات صنعتی پیشرفته و سامانه‌های تولید انرژی، استفاده از ساختارهای چندفاز به جای ساختارهای متداول سه‌فاز مورد توجه قرار گرفته است. یکی از مهم‌ترین این ساختارها، موتور PMSM شش‌فاز است که مزایای قابل توجهی نسبت به نمونه‌های سه‌فاز ارائه می‌دهد.

در این شبیه‌سازی، نحوه کنترل گشتاور در یک درایو کششی الکتریکی مبتنی بر موتور سنکرون مغناطیس دائم شش‌فاز بررسی می‌شود. هدف اصلی، ایجاد یک سامانه کنترلی دقیق برای تولید گشتاور مورد نیاز در شرایط مختلف کاری موتور و همچنین ارزیابی عملکرد آن در حالت موتور و ژنراتور است. محیط Matlab/Simulink و کتابخانه Simscape امکان مدل‌سازی دقیق اجزای الکتریکی، مکانیکی و کنترلی این سامانه را فراهم کرده و بستری مناسب برای تحلیل رفتار موتور در شرایط مختلف ایجاد می‌کنند.

معرفی ساختار موتور PMSM شش‌فاز

موتورهای شش‌فاز در واقع توسعه‌ای از موتورهای سه‌فاز هستند که در آن‌ها تعداد فازها افزایش یافته است. افزایش تعداد فازها موجب بهبود قابلیت اطمینان سیستم، کاهش ریپل گشتاور، توزیع بهتر جریان‌ها و افزایش توان خروجی می‌شود. در بسیاری از کاربردهای حساس که توقف سیستم هزینه‌بر است، ساختارهای چندفاز به دلیل امکان ادامه عملکرد حتی در شرایط وقوع خطا، گزینه‌ای مناسب محسوب می‌شوند.

در موتور PMSM شش‌فاز، سیم‌پیچ‌های استاتور در قالب شش فاز مستقل سازمان‌دهی شده‌اند. این ساختار باعث می‌شود جریان الکتریکی میان فازهای بیشتری توزیع شود و در نتیجه تنش حرارتی و الکتریکی هر فاز کاهش یابد. همچنین کیفیت تولید گشتاور نسبت به ماشین‌های سه‌فاز بهبود پیدا می‌کند و نوسانات گشتاور کاهش می‌یابد.

ساختار کلی درایو الکتریکی

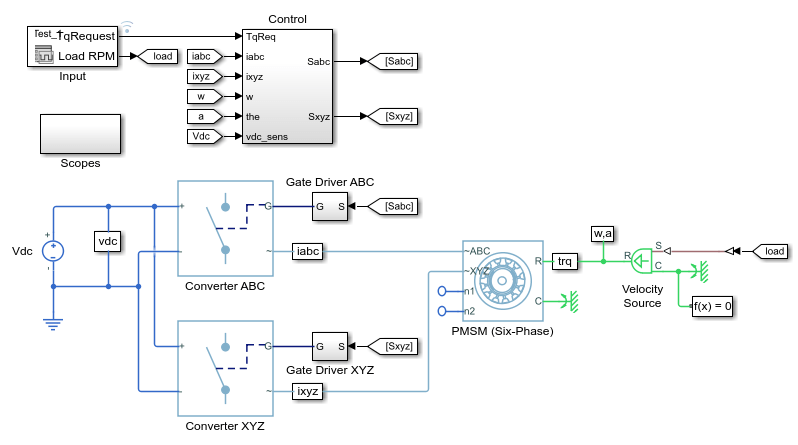

در این شبیه‌سازی، منبع تغذیه سیستم یک منبع ولتاژ DC است که انرژی لازم را برای عملکرد موتور تأمین می‌کند. انرژی الکتریکی توسط دو مبدل کنترل‌شده سه‌فاز به موتور شش‌فاز منتقل می‌شود. هر یک از این مبدل‌ها بخشی از فازهای موتور را تغذیه می‌کنند و با همکاری یکدیگر شرایط لازم برای کنترل دقیق جریان و گشتاور را فراهم می‌سازند.

وجود دو اینورتر سه‌فاز مستقل امکان پیاده‌سازی ساختار شش‌فاز را فراهم می‌کند. این روش از نظر عملی نیز اهمیت زیادی دارد، زیرا بسیاری از تجهیزات قدرت موجود در صنعت بر پایه اینورترهای سه‌فاز طراحی شده‌اند و می‌توان از آن‌ها برای ساخت سامانه‌های چندفاز استفاده کرد.

در بخش مکانیکی سیستم، بار توسط یک منبع ایده‌آل سرعت زاویه‌ای مدل‌سازی شده است. این منبع سرعت امکان اعمال شرایط کاری مختلف به موتور را فراهم می‌کند و به تحلیل رفتار سیستم در سرعت‌های گوناگون کمک می‌نماید.

عملکرد موتور در حالت موتوری و ژنراتوری

یکی از ویژگی‌های مهم این شبیه‌سازی، بررسی عملکرد موتور در هر دو حالت موتوری و ژنراتوری است. در حالت موتوری، انرژی الکتریکی از منبع DC دریافت شده و به انرژی مکانیکی تبدیل می‌شود. در این وضعیت موتور گشتاور مثبت تولید کرده و بار مکانیکی را به حرکت درمی‌آورد.

در حالت ژنراتوری، فرآیند معکوس رخ می‌دهد. انرژی مکانیکی موجود در محور موتور به انرژی الکتریکی تبدیل می‌شود و موتور همانند یک ژنراتور عمل می‌کند. این ویژگی در خودروهای الکتریکی و هیبریدی اهمیت بسیار زیادی دارد، زیرا امکان بازیابی انرژی ترمزی را فراهم می‌کند. در زمان ترمزگیری، انرژی جنبشی خودرو به جای تلف شدن به انرژی الکتریکی تبدیل شده و مجدداً در منبع ذخیره انرژی ذخیره می‌شود.

شبیه‌سازی حاضر با اعمال چندین پله گشتاور در هر دو ناحیه موتوری و ژنراتوری، عملکرد سیستم را در شرایط مختلف مورد ارزیابی قرار می‌دهد. این روش امکان تحلیل پاسخ گذرا و ماندگار سیستم را فراهم می‌کند.

ساختار سیستم کنترل

بخش کنترل یکی از مهم‌ترین اجزای این شبیه‌سازی محسوب می‌شود. زیرسیستم کنترل از دو حلقه کنترلی اصلی تشکیل شده است. حلقه اول مربوط به کنترل گشتاور بوده و به صورت حلقه باز پیاده‌سازی شده است. حلقه دوم مربوط به کنترل جریان است که به صورت حلقه بسته عمل می‌کند.

در هر لحظه نمونه‌برداری، مقدار گشتاور درخواستی به یک مرجع جریان محور q تبدیل می‌شود. در موتورهای PMSM، مولفه جریان محور q نقش اصلی را در تولید گشتاور ایفا می‌کند. بنابراین با کنترل دقیق این مولفه می‌توان مقدار گشتاور تولیدی موتور را به دقت تنظیم کرد.

پس از تعیین مقدار مرجع جریان محور q، حلقه کنترل جریان وظیفه دارد جریان واقعی موتور را با مقدار مرجع مقایسه کرده و خطای موجود را به حداقل برساند. برای این منظور از کنترل‌کننده تناسبی-انتگرالی یا PI استفاده می‌شود.

نقش کنترل‌کننده PI در کنترل جریان

کنترل‌کننده PI یکی از پرکاربردترین کنترل‌کننده‌ها در سامانه‌های صنعتی است. دلیل محبوبیت این کنترل‌کننده سادگی پیاده‌سازی و عملکرد مناسب آن در حذف خطای ماندگار است.

در این شبیه‌سازی، کنترل‌کننده PI اختلاف بین جریان مرجع و جریان اندازه‌گیری‌شده را محاسبه می‌کند. خروجی کنترل‌کننده به مبدل‌های قدرت ارسال می‌شود تا ولتاژهای مناسب برای دستیابی به جریان مطلوب تولید شوند. به این ترتیب موتور قادر خواهد بود گشتاور درخواستی را با دقت بالا تولید نماید.

تنظیم صحیح ضرایب PI تأثیر مستقیمی بر کیفیت پاسخ سیستم دارد. انتخاب مناسب این ضرایب موجب کاهش زمان نشست، کاهش فراجهش و افزایش پایداری سیستم می‌شود. در مقابل، تنظیم نامناسب می‌تواند منجر به نوسان جریان‌ها و کاهش کیفیت کنترل گردد.

فرآیند تبدیل گشتاور به جریان محور q

در موتورهای PMSM رابطه مستقیمی میان گشتاور الکترومغناطیسی و جریان محور q وجود دارد. به همین دلیل، کنترل‌کننده ابتدا مقدار گشتاور درخواستی را دریافت کرده و سپس آن را به جریان متناظر تبدیل می‌کند. این فرآیند باعث می‌شود سامانه کنترل بتواند با استفاده از اندازه‌گیری جریان‌ها، تولید گشتاور را مدیریت نماید.

این روش در بسیاری از درایوهای پیشرفته مورد استفاده قرار می‌گیرد و امکان دستیابی به پاسخ دینامیکی سریع و کنترل دقیق گشتاور را فراهم می‌کند. همچنین پیچیدگی محاسبات نسبت به برخی روش‌های پیشرفته‌تر کاهش می‌یابد.

بررسی نتایج شبیه‌سازی

برای ارزیابی عملکرد سیستم، چندین پله گشتاور در طول زمان به موتور اعمال می‌شود. این تغییرات شامل مقادیر مثبت و منفی بوده و شرایط عملکرد در هر دو ناحیه موتوری و ژنراتوری را شبیه‌سازی می‌کند.

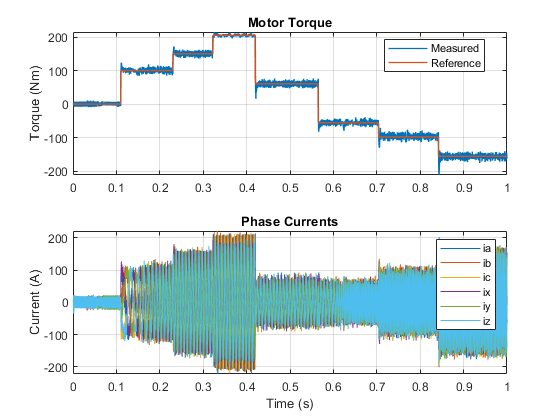

نتایج ثبت‌شده توسط Simscape Logging نشان می‌دهند که گشتاور اندازه‌گیری‌شده موتور با دقت مناسبی مقدار مرجع را دنبال می‌کند. پس از هر تغییر پله‌ای در فرمان گشتاور، سیستم در مدت زمان کوتاهی به مقدار جدید رسیده و خطای ماندگار بسیار ناچیزی مشاهده می‌شود.

این رفتار نشان‌دهنده عملکرد مناسب حلقه کنترل جریان و صحت طراحی سیستم کنترلی است. همچنین پاسخ سریع موتور بیانگر توانایی ساختار PMSM شش‌فاز در کاربردهای دینامیکی و کششی است.

علاوه بر گشتاور، جریان فازهای مختلف موتور نیز مورد بررسی قرار می‌گیرند. شکل موج جریان‌ها نشان می‌دهد که توزیع جریان میان شش فاز به صورت متعادل انجام شده است. این ویژگی موجب کاهش تنش الکتریکی روی هر فاز و بهبود راندمان کلی سامانه می‌شود.

در هنگام تغییر حالت از عملکرد موتوری به عملکرد ژنراتوری نیز سیستم رفتار پایداری از خود نشان می‌دهد. تغییر جهت گشتاور بدون نوسانات شدید انجام شده و کنترل‌کننده قادر است شرایط گذرا را به خوبی مدیریت نماید.

مزایای استفاده از ساختار شش‌فاز

استفاده از موتور PMSM شش‌فاز مزایای متعددی در مقایسه با ساختارهای سه‌فاز ایجاد می‌کند. از جمله این مزایا می‌توان به کاهش ریپل گشتاور، افزایش قابلیت اطمینان، کاهش جریان هر فاز، بهبود مدیریت حرارتی، افزایش چگالی توان و قابلیت ادامه عملکرد در شرایط وقوع خطا اشاره کرد.

همچنین در کاربردهای حمل‌ونقل الکتریکی، استفاده از ساختارهای چندفاز می‌تواند موجب افزایش بازده و بهبود کیفیت عملکرد سیستم محرکه شود. این مزایا سبب شده‌اند موتورهای شش‌فاز به گزینه‌ای جذاب برای نسل جدید سامانه‌های کششی تبدیل شوند.

جمع‌بندی شبیه‌سازی

این شبیه‌سازی عملکرد یک درایو کششی مبتنی بر موتور سنکرون مغناطیس دائم شش‌فاز را در محیط Matlab/Simulink بررسی می‌کند. در این ساختار، یک منبع ولتاژ DC از طریق دو مبدل سه‌فاز کنترل‌شده، انرژی مورد نیاز موتور را تأمین می‌کند. سیستم قادر است در هر دو حالت موتوری و ژنراتوری فعالیت کرده و گشتاور مورد نیاز را با دقت بالا تولید نماید.

استفاده از تبدیل گشتاور به جریان محور q و به‌کارگیری کنترل‌کننده PI برای کنترل جریان، امکان دستیابی به پاسخ سریع و پایدار را فراهم کرده است. نتایج شبیه‌سازی نشان می‌دهند که گشتاور واقعی به خوبی مقدار مرجع را دنبال کرده و جریان‌های فازی نیز رفتار متعادلی دارند. این ویژگی‌ها بیانگر مناسب بودن ساختار PMSM شش‌فاز برای کاربردهای پیشرفته صنعتی، سامانه‌های کششی و خودروهای الکتریکی مدرن هستند.

“`
