مقدمه
موتورهای آسنکرون سهفاز به عنوان یکی از پرکاربردترین ماشینهای الکتریکی در صنعت شناخته میشوند. این موتورها به دلیل ساختار ساده، هزینه پایین، قابلیت اطمینان بالا و نیاز کم به نگهداری، در طیف وسیعی از کاربردهای صنعتی مورد استفاده قرار میگیرند. با این حال، یکی از چالشهای مهم در بهرهبرداری از این موتورها، جریان راهاندازی بالا در لحظه شروع به کار است. این جریان میتواند چندین برابر جریان نامی موتور باشد و باعث افت ولتاژ شبکه، آسیب به تجهیزات الکتریکی و ایجاد تنشهای مکانیکی در محور موتور شود.
برای کاهش این مشکلات، روشهای مختلفی برای راهاندازی موتورهای آسنکرون ارائه شده است که یکی از رایجترین آنها روش راهاندازی ستاره–مثلث است. در این روش، موتور در ابتدا به صورت ستاره (Wye) راهاندازی شده و پس از رسیدن به سرعت مناسب، به حالت مثلث (Delta) تغییر وضعیت میدهد. در این شبیهسازی، عملکرد این روش و تاثیر آن بر جریان و گشتاور موتور مورد بررسی قرار میگیرد.
اصول عملکرد راهاندازی ستاره–مثلث
در اتصال ستاره، ولتاژ فاز به هر سیمپیچ کاهش مییابد. در نتیجه جریان راهاندازی نیز کاهش قابل توجهی پیدا میکند. رابطه بین ولتاژ خط و ولتاژ فاز در حالت ستاره به صورت زیر است:
در این حالت ولتاژ فاز برابر است با ولتاژ خط تقسیم بر ریشه سه. این کاهش ولتاژ باعث میشود جریان راهاندازی نیز تقریباً به یک سوم حالت اتصال مستقیم کاهش یابد.
پس از اینکه موتور به حدود 70 تا 80 درصد سرعت نامی رسید، اتصال به حالت مثلث تغییر داده میشود. در حالت مثلث، هر سیمپیچ مستقیماً ولتاژ خط را دریافت میکند و موتور قادر است گشتاور و توان نامی خود را تولید کند.
ساختار مدار راهاندازی در شبیهسازی

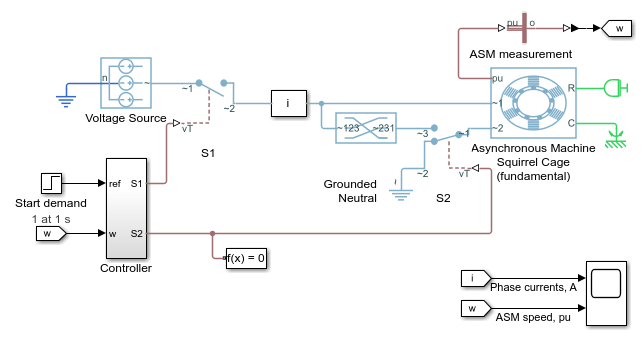

در این شبیهسازی، موتور آسنکرون سهفاز به همراه دو کلید کنترلی مدلسازی شده است. کلید اول (S1) وظیفه اتصال منبع تغذیه به موتور را بر عهده دارد. کلید دوم (S2) برای تغییر اتصال از ستاره به مثلث استفاده میشود. در لحظه شروع، S1 فعال و S2 غیرفعال است، بنابراین موتور در حالت ستاره قرار دارد.
با گذشت زمان و افزایش سرعت روتور، در یک لحظه مشخص کلید S2 فعال شده و اتصال موتور به حالت مثلث تغییر میکند. این تغییر باعث افزایش ولتاژ مؤثر روی سیمپیچها و در نتیجه افزایش گشتاور خروجی موتور میشود.
مدلسازی موتور آسنکرون
مدل ریاضی موتور آسنکرون سهفاز بر اساس معادلات ولتاژ-جریان در چارچوب dq یا مدلهای سهفاز متقارن توسعه داده میشود. در این شبیهسازی، فرض بر این است که موتور در حالت پایدار مغناطیسی قرار دارد و اثرات اشباع هسته و تلفات پراکندگی در سطح سادهسازی شده در نظر گرفته میشوند.
گشتاور الکترومغناطیسی تولید شده توسط موتور تابعی از جریانهای استاتور و شار مغناطیسی است. تغییر در نحوه اتصال سیمپیچها به صورت مستقیم بر مقدار این گشتاور تاثیر میگذارد.
تحلیل جریان راهاندازی
یکی از مهمترین نتایج این شبیهسازی، بررسی جریان راهاندازی در دو حالت ستاره و مثلث است. در لحظه شروع، جریان راهاندازی به دلیل ولتاژ پایینتر در حالت ستاره، محدود میشود. این موضوع باعث کاهش تنش الکتریکی در شبکه تغذیه میشود.
با این حال، کاهش جریان همراه با کاهش گشتاور راهاندازی است. بنابراین موتور در حالت ستاره توانایی تحمل بارهای سنگین در لحظه شروع را ندارد و تنها برای شتابگیری اولیه مناسب است.
پس از تغییر به حالت مثلث، جریان افزایش یافته و موتور وارد حالت کاری پایدار میشود. این تغییر باید در زمانی انجام شود که موتور به سرعت کافی رسیده باشد تا از جریانهای هجومی مجدد جلوگیری شود.
تحلیل گشتاور و سرعت
در این شبیهسازی مشاهده میشود که گشتاور موتور در لحظه راهاندازی افزایش یافته و سپس در حالت ستاره به مقدار محدودتری تثبیت میشود. با تغییر به حالت مثلث، گشتاور به مقدار نامی خود نزدیک میشود و موتور قادر است بار مکانیکی کامل را تحمل کند.
سرعت روتور نیز به صورت تدریجی افزایش یافته و پس از تغییر اتصال، شیب افزایش سرعت بیشتر میشود تا به مقدار نامی برسد. این رفتار نشاندهنده تاثیر مستقیم تغییر پیکربندی الکتریکی بر عملکرد مکانیکی موتور است.
پیادهسازی در Matlab/Simulink
در محیط Matlab/Simulink، این شبیهسازی با استفاده از بلوکهای ماشین آسنکرون سهفاز، منبع ولتاژ سهفاز و سوئیچهای کنترلی پیادهسازی میشود. بلوکهای کنترلی وظیفه تعیین زمان تغییر از حالت ستاره به مثلث را بر عهده دارند.
سیگنالهای کنترلی معمولاً بر اساس زمان یا سرعت موتور طراحی میشوند. در حالت مبتنی بر زمان، پس از گذشت یک بازه زمانی مشخص، تغییر وضعیت انجام میشود. در حالت پیشرفتهتر، این تغییر بر اساس رسیدن سرعت موتور به یک مقدار آستانه انجام میشود.
نتایج شبیهسازی شامل نمودارهای جریان استاتور، سرعت روتور و گشتاور الکترومغناطیسی است که به صورت همزمان تحلیل میشوند.
نتایج و بحث
نتایج حاصل از این شبیهسازی نشان میدهد که روش راهاندازی ستاره–مثلث یک روش موثر برای کاهش جریان راهاندازی موتورهای آسنکرون سهفاز است. با این حال، این روش دارای محدودیتهایی نیز میباشد، از جمله کاهش گشتاور اولیه و نیاز به کنترل دقیق زمان تغییر وضعیت.
در کاربردهای صنعتی، انتخاب این روش باید با توجه به نوع بار مکانیکی انجام شود. در بارهای سبک و متوسط، این روش بسیار مناسب است، اما در بارهای سنگین ممکن است نیاز به روشهای پیشرفتهتر مانند راهاندازی نرم (Soft Starter) یا درایوهای فرکانس متغیر باشد.
جمعبندی
در این شبیهسازی، عملکرد موتور آسنکرون سهفاز در روش راهاندازی ستاره–مثلث مورد بررسی قرار گرفت. نتایج نشان داد که این روش میتواند به طور موثری جریان راهاندازی را کاهش دهد و از آسیب به شبکه جلوگیری کند. همچنین مشاهده شد که تغییر از حالت ستاره به مثلث نقش مهمی در رسیدن موتور به حالت پایدار دارد.
در نهایت، استفاده از محیط Matlab/Simulink امکان تحلیل دقیق رفتار دینامیکی موتور را فراهم کرده و به مهندسان کمک میکند تا طراحی بهینهتری برای سیستمهای درایو صنعتی ارائه دهند.
