مقدمه

راه‌اندازی موتورهای القایی سه‌فاز یکی از مهم‌ترین مباحث در تحلیل و طراحی سیستم‌های الکترومکانیکی در مهندسی برق قدرت است. موتورهای القایی به دلیل سادگی ساختار، قابلیت اطمینان بالا و هزینه نگهداری پایین، کاربرد گسترده‌ای در صنایع مختلف دارند. با این حال، یکی از چالش‌های اساسی در بهره‌برداری از این موتورها، جریان راه‌اندازی بسیار بالا در لحظه اتصال مستقیم به شبکه است. این جریان که می‌تواند چندین برابر جریان نامی باشد، باعث افت ولتاژ در شبکه، تنش‌های الکتریکی و مکانیکی در ماشین و کاهش عمر تجهیزات می‌شود.

برای کاهش این مشکل، روش‌های مختلفی برای راه‌اندازی نرم موتورهای القایی توسعه یافته‌اند که یکی از رایج‌ترین آن‌ها روش ستاره-مثلث (Wye-Delta) است. در این روش، موتور ابتدا در حالت ستاره راه‌اندازی شده و پس از رسیدن به سرعت مناسب، به حالت مثلث تغییر وضعیت می‌دهد. این تغییر آرایش سیم‌پیچ‌ها موجب کاهش جریان اولیه و بهبود شرایط راه‌اندازی می‌شود. در ادامه، این فرآیند به صورت مفهومی و همچنین از دیدگاه شبیه‌سازی در Matlab بررسی خواهد شد.

اصول عملکرد موتور القایی سه‌فاز

موتور القایی سه‌فاز بر اساس اصل القای الکترومغناطیسی کار می‌کند. هنگامی که جریان سه‌فاز به سیم‌پیچ‌های استاتور اعمال می‌شود، یک میدان مغناطیسی دوار در شکاف هوایی ایجاد می‌شود. این میدان دوار با سرعت سنکرون حرکت کرده و باعث القای جریان در روتور می‌شود. جریان القایی در روتور نیز میدان مغناطیسی خود را ایجاد کرده و در نتیجه گشتاور الکترومغناطیسی تولید می‌شود.

در لحظه راه‌اندازی، لغزش (Slip) برابر با یک است و بنابراین اختلاف سرعت بین میدان دوار و روتور حداکثر مقدار خود را دارد. این وضعیت موجب ایجاد جریان بسیار زیاد در سیم‌پیچ‌های استاتور می‌شود. در صورتی که موتور به صورت مستقیم به شبکه متصل شود، این جریان می‌تواند 5 تا 8 برابر جریان نامی باشد که برای سیستم قدرت بسیار نامطلوب است.

مفهوم راه‌اندازی ستاره-مثلث

روش ستاره-مثلث یکی از ساده‌ترین و در عین حال مؤثرترین روش‌های کاهش جریان راه‌اندازی موتورهای القایی است. در این روش، موتور در ابتدا در حالت ستاره (Y) راه‌اندازی می‌شود. در این حالت ولتاژ فاز کاهش یافته و برابر با ولتاژ خط تقسیم بر ریشه سه می‌شود. از آنجا که گشتاور موتور با مربع ولتاژ متناسب است، گشتاور راه‌اندازی نیز کاهش می‌یابد.

پس از رسیدن موتور به حدود 80 تا 90 درصد سرعت نامی، اتصال سیم‌پیچ‌ها از ستاره به مثلث (Δ) تغییر داده می‌شود. در این حالت، موتور ولتاژ کامل خط را دریافت کرده و قادر به تولید گشتاور نامی خواهد بود. این تغییر باید به گونه‌ای انجام شود که کمترین تنش الکتریکی و مکانیکی به سیستم وارد شود.

تحلیل الکتریکی در حالت ستاره و مثلث

در حالت ستاره، ولتاژ هر فاز برابر است با:

V_phase = V_line / √3

بنابراین جریان راه‌اندازی به طور قابل توجهی کاهش می‌یابد. از آنجا که گشتاور موتور تقریباً با مربع ولتاژ متناسب است، گشتاور راه‌اندازی در این حالت به حدود یک‌سوم مقدار حالت مثلث کاهش پیدا می‌کند.

در حالت مثلث، هر فاز مستقیماً ولتاژ خط را دریافت می‌کند. در نتیجه موتور به حداکثر توان و گشتاور خود می‌رسد. این تغییر وضعیت باعث می‌شود موتور پس از عبور از مرحله راه‌اندازی، بتواند بار کامل را تحمل کند.

مدل‌سازی سیستم در Matlab/Simulink

برای تحلیل دقیق رفتار دینامیکی موتور در زمان راه‌اندازی ستاره-مثلث، از محیط Matlab/Simulink استفاده می‌شود. در این شبیه‌سازی، معمولاً از بلوک «Asynchronous Machine» یا «Induction Motor» در کتابخانه Simscape Electrical استفاده می‌گردد.

مدل شامل بخش‌های اصلی زیر است:

1. منبع سه‌فاز AC به عنوان تغذیه اصلی سیستم
2. کلیدهای کنترلی برای تغییر وضعیت بین ستاره و مثلث
3. موتور القایی سه‌فاز به عنوان بار اصلی
4. بلوک‌های اندازه‌گیری جریان، سرعت و گشتاور
5. مدار کنترل زمان‌بندی تغییر وضعیت

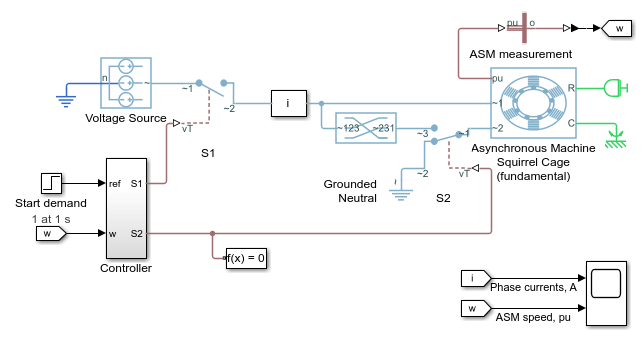

در ابتدای شبیه‌سازی، کلید S1 بسته شده و موتور در حالت ستاره قرار می‌گیرد. در این حالت، جریان راه‌اندازی محدود شده و موتور به تدریج شتاب می‌گیرد. پس از رسیدن سرعت به مقدار مشخص، کلید S2 فعال شده و اتصال به حالت مثلث تغییر می‌کند. این تغییر باعث افزایش ناگهانی ولتاژ فاز و در نتیجه افزایش گشتاور می‌شود.

تحلیل نتایج شبیه‌سازی

نتایج شبیه‌سازی نشان می‌دهد که جریان راه‌اندازی در حالت ستاره به طور قابل توجهی کمتر از حالت اتصال مستقیم است. این کاهش جریان موجب کاهش افت ولتاژ در شبکه و افزایش پایداری سیستم می‌شود.

در نمودار سرعت مشاهده می‌شود که موتور در حالت ستاره با شیب ملایم به سمت سرعت نامی حرکت می‌کند. در لحظه تغییر به مثلث، ممکن است یک افزایش گذرا در جریان و گشتاور مشاهده شود، اما این نوسان معمولاً کوتاه‌مدت است و به سرعت پایدار می‌شود.

همچنین بررسی گشتاور نشان می‌دهد که در حالت ستاره، گشتاور تولیدی محدود است و برای بارهای سنگین مناسب نیست. اما پس از تغییر به مثلث، موتور قادر است گشتاور نامی خود را تولید کرده و بار کامل را تحمل کند.

مزایا و محدودیت‌های روش ستاره-مثلث

روش ستاره-مثلث دارای مزایای متعددی است که باعث استفاده گسترده از آن در صنایع شده است. از جمله مهم‌ترین مزایا می‌توان به سادگی مدار، هزینه پایین تجهیزات کنترلی و کاهش قابل توجه جریان راه‌اندازی اشاره کرد.

با این حال، این روش دارای محدودیت‌هایی نیز هست. مهم‌ترین محدودیت آن کاهش گشتاور در لحظه راه‌اندازی است که می‌تواند برای بارهای با اینرسی بالا یا بارهای سنگین مشکل‌ساز باشد. همچنین تغییر ناگهانی از ستاره به مثلث ممکن است باعث ایجاد ضربه‌های مکانیکی در سیستم شود.

بررسی کاربردهای صنعتی

راه‌اندازی ستاره-مثلث در بسیاری از کاربردهای صنعتی مانند پمپ‌ها، فن‌ها، کمپرسورها و نوار نقاله‌ها مورد استفاده قرار می‌گیرد. این کاربردها معمولاً دارای بارهای سبک تا متوسط هستند و نیاز به گشتاور راه‌اندازی بسیار بالا ندارند.

در صنایع سنگین‌تر، معمولاً از روش‌های پیشرفته‌تری مانند درایوهای فرکانس متغیر (VFD) استفاده می‌شود که امکان کنترل نرم‌تر سرعت و گشتاور را فراهم می‌کنند. با این حال، روش ستاره-مثلث همچنان به دلیل سادگی و هزینه پایین، جایگاه خود را حفظ کرده است.

جمع‌بندی

روش راه‌اندازی ستاره-مثلث یکی از تکنیک‌های کلاسیک و کاربردی در کنترل موتورهای القایی سه‌فاز است که با هدف کاهش جریان راه‌اندازی و بهبود شرایط شبکه قدرت مورد استفاده قرار می‌گیرد. این روش با کاهش ولتاژ اولیه موتور، جریان را محدود کرده و سپس با تغییر به حالت مثلث، امکان بهره‌برداری کامل از توان موتور را فراهم می‌کند.

شبیه‌سازی این فرآیند در Matlab/Simulink ابزار بسیار قدرتمندی برای تحلیل رفتار دینامیکی موتور، بررسی جریان‌ها، گشتاور و سرعت در شرایط مختلف فراهم می‌سازد. نتایج به دست آمده از این شبیه‌سازی می‌تواند در طراحی بهتر سیستم‌های قدرت و انتخاب روش مناسب راه‌اندازی نقش مهمی ایفا کند.
