موتورهای آسنکرون تک‌فاز یکی از پرکاربردترین ماشین‌های الکتریکی در تجهیزات خانگی، صنعتی و سیستم‌های مکانیکی کوچک هستند. این موتورها به دلیل ساختار ساده، هزینه پایین، قابلیت اطمینان مناسب و نگهداری آسان، در بسیاری از کاربردها مانند پمپ‌ها، فن‌ها، کمپرسورها، تجهیزات تهویه و ماشین‌آلات سبک مورد استفاده قرار می‌گیرند. با این حال، برخلاف موتورهای سه‌فاز، موتورهای القایی تک‌فاز به صورت طبیعی دارای میدان مغناطیسی دوار نیستند و برای ایجاد گشتاور راه‌اندازی به مدارهای کمکی نیاز دارند.

یکی از روش‌های متداول برای ایجاد گشتاور اولیه در موتورهای القایی تک‌فاز، استفاده از سیم‌پیچ کمکی به همراه خازن است. بسته به نحوه عملکرد این خازن و شرایط کاری موتور، ساختارهای مختلفی مانند موتور خازن راه‌انداز (Capacitor-Start) و موتور خازن راه‌انداز-دائم‌کار (Capacitor-Start-Run) ایجاد می‌شوند. هرکدام از این روش‌ها ویژگی‌های متفاوتی از نظر گشتاور راه‌اندازی، میزان ریپل گشتاور، ضریب توان و بازده دارند.

در این شبیه‌سازی، عملکرد دو موتور آسنکرون تک‌فاز با مشخصات یکسان در دو حالت مختلف بررسی و مقایسه می‌شود. هدف اصلی، تحلیل رفتار دینامیکی موتور، بررسی تأثیر خازن در کاهش نوسانات گشتاور و مقایسه پارامترهای مهم عملکردی مانند سرعت، جریان، گشتاور الکترومغناطیسی، توان مکانیکی، ضریب توان و راندمان است. این مدل در محیط Matlab/Simulink پیاده‌سازی شده و رفتار واقعی موتورهای تک‌فاز را در شرایط راه‌اندازی و اعمال بار نشان می‌دهد.

معرفی مدل شبیه‌سازی موتور آسنکرون تک‌فاز

در این مدل از دو موتور آسنکرون تک‌فاز استفاده شده است که یکی در حالت خازن راه‌انداز و دیگری در حالت خازن راه‌انداز-دائم‌کار کار می‌کند. مشخصات نامی هر دو موتور کاملاً مشابه بوده و شامل توان ۱/۴ اسب بخار، ولتاژ نامی ۱۱۰ ولت، فرکانس ۶۰ هرتز و سرعت نامی ۱۸۰۰ دور بر دقیقه است. هر دو موتور توسط یک منبع تغذیه تک‌فاز ۱۱۰ ولتی تغذیه می‌شوند.

ساختار الکتریکی دو موتور شامل سیم‌پیچ اصلی، سیم‌پیچ کمکی و قفس سنجابی روتور است. تفاوت اصلی میان این دو موتور در نحوه استفاده از خازن مدار کمکی است. این تفاوت باعث ایجاد تغییرات قابل توجه در مشخصه‌های عملکردی موتور، به ویژه در میزان لرزش مکانیکی و کیفیت توان مصرفی می‌شود.

شبیه‌سازی موتور خازن راه‌انداز (Capacitor-Start)

در موتور اول از روش خازن راه‌انداز استفاده شده است. در این روش، سیم‌پیچ کمکی به صورت سری با یک خازن با ظرفیت ۲۵۵ میکروفاراد قرار گرفته است. این خازن در زمان راه‌اندازی باعث ایجاد اختلاف فاز مناسب بین جریان سیم‌پیچ اصلی و کمکی شده و میدان مغناطیسی دوار مورد نیاز برای تولید گشتاور اولیه را ایجاد می‌کند.

یکی از ویژگی‌های مهم این روش، ایجاد گشتاور راه‌اندازی بالا است. به همین دلیل موتورهای خازن راه‌انداز برای کاربردهایی که نیاز به شروع حرکت با بار زیاد دارند، مناسب هستند. با این حال، پس از رسیدن سرعت موتور به حدود ۷۵ درصد سرعت نامی، کلید قطع‌کننده مدار کمکی فعال شده و سیم‌پیچ کمکی و خازن راه‌انداز از مدار خارج می‌شوند.

در شبیه‌سازی مشاهده می‌شود که پس از قطع سیم‌پیچ کمکی، رفتار موتور تغییر می‌کند. یکی از مهم‌ترین مشکلات این نوع موتور، وجود نوسانات گشتاور با فرکانس ۱۲۰ هرتز است. این نوسانات باعث ایجاد ارتعاشات مکانیکی در روتور شده و می‌توانند باعث کاهش عمر قطعات مکانیکی و کاهش راندمان سیستم شوند.

در حالت بدون بار، مقدار تغییرات گشتاور این موتور حدود ۳ نیوتن‌متر به صورت قله تا قله مشاهده می‌شود. این مقدار تقریباً معادل ۳۰۰ درصد گشتاور نامی موتور است که مقدار قابل توجهی محسوب می‌شود. همچنین پس از خارج شدن خازن راه‌انداز از مدار، مشاهده می‌شود که خازن همچنان در ولتاژ پیک خود شارژ باقی می‌ماند.

شبیه‌سازی موتور خازن راه‌انداز-دائم‌کار (Capacitor-Start-Run)

موتور دوم از ساختار پیشرفته‌تری استفاده می‌کند که به موتور خازن راه‌انداز-دائم‌کار معروف است. در این روش، علاوه بر خازن راه‌انداز، یک خازن دائم‌کار نیز در مدار وجود دارد. در زمان شروع حرکت، سیم‌پیچ کمکی با یک خازن ۲۵۵ میکروفاراد سری می‌شود تا گشتاور راه‌اندازی زیادی تولید شود.

پس از رسیدن سرعت موتور به مقدار مشخص، مدار راه‌انداز قطع نمی‌شود، بلکه خازن راه‌انداز حذف شده و سیم‌پیچ کمکی به همراه یک خازن دائم‌کار با ظرفیت ۲۱/۱ میکروفاراد همچنان در مدار باقی می‌ماند. مقدار این خازن به گونه‌ای انتخاب شده است که نوسانات گشتاور کاهش یافته و موتور بتواند با ضریب توان و راندمان بالاتر کار کند.

نتایج شبیه‌سازی نشان می‌دهد که استفاده از خازن دائم‌کار باعث کاهش چشمگیر ریپل گشتاور می‌شود. در حالت بدون بار، مقدار تغییرات گشتاور حدود ۲ نیوتن‌متر قله تا قله است که نسبت به موتور خازن راه‌انداز کمتر است. همچنین در شرایط بار کامل، مقدار ریپل گشتاور تنها حدود ۰/۰۴ نیوتن‌متر بوده که معادل ۴ درصد گشتاور نامی موتور است.

بررسی شرایط بارگذاری موتور

در این شبیه‌سازی، هر دو موتور ابتدا در حالت بدون بار راه‌اندازی می‌شوند. فرآیند راه‌اندازی از زمان صفر آغاز شده و موتور پس از رسیدن به حالت پایدار، در زمان ۲ ثانیه تحت بار مکانیکی قرار می‌گیرد. مقدار گشتاور اعمال شده به محور موتور برابر با ۱ نیوتن‌متر است که تقریباً برابر با گشتاور نامی موتور در نظر گرفته شده است.

پس از اعمال بار، پاسخ دینامیکی موتور شامل تغییر سرعت، افزایش جریان، تغییر گشتاور الکترومغناطیسی و تغییر توان مصرفی بررسی می‌شود. مقایسه دو موتور نشان می‌دهد که موتور دارای خازن دائم‌کار عملکرد نرم‌تر و پایدار‌تری دارد.

بررسی سیگنال‌های خروجی در Matlab

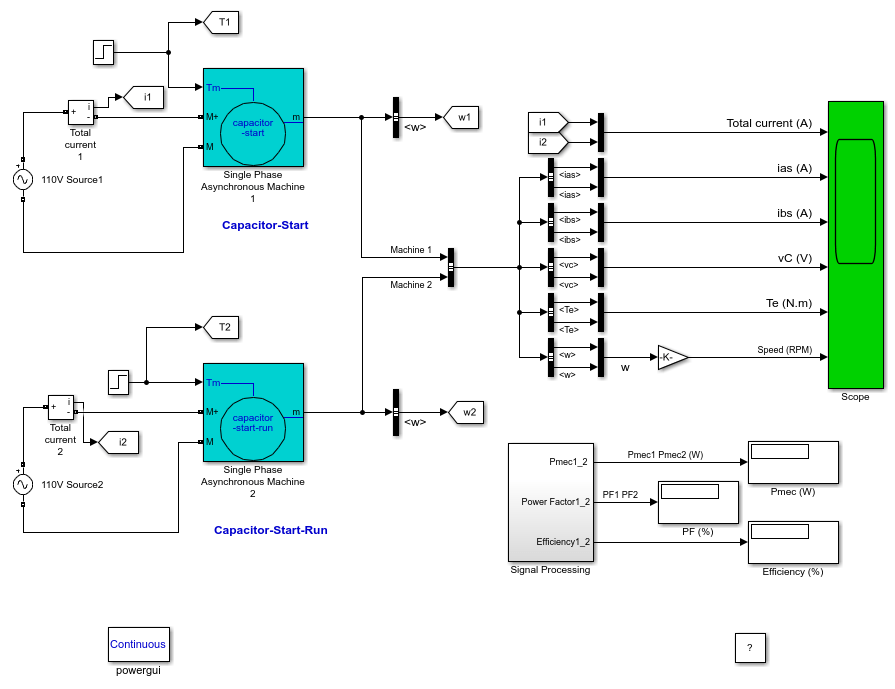

در محیط Matlab/Simulink، بلوک Scope برای نمایش سیگنال‌های مختلف هر دو موتور استفاده شده است. سیگنال‌های نمایش داده شده شامل جریان کل سیم‌پیچ‌های اصلی و کمکی، جریان سیم‌پیچ اصلی، جریان سیم‌پیچ کمکی، ولتاژ خازن، سرعت روتور و گشتاور الکترومغناطیسی هستند.

برای موتور خازن راه‌انداز، این سیگنال‌ها با رنگ زرد و برای موتور خازن راه‌انداز-دائم‌کار با رنگ ارغوانی نمایش داده می‌شوند. همچنین در بخش پردازش سیگنال، توان مکانیکی، ضریب توان و راندمان هر دو موتور محاسبه شده و توسط بلوک‌های نمایشگر قابل مشاهده هستند.

مقایسه راندمان و ضریب توان دو موتور

یکی از مهم‌ترین نتایج این شبیه‌سازی، مقایسه عملکرد انرژی دو موتور است. موتور خازن راه‌انداز-دائم‌کار به دلیل حضور دائمی مدار کمکی و تنظیم مناسب ظرفیت خازن، دارای عملکرد الکتریکی بهتری است.

در شرایط بار کامل، ضریب توان موتور خازن راه‌انداز-دائم‌کار حدود ۹۰ درصد و راندمان آن حدود ۷۵ درصد به دست می‌آید. در مقابل، موتور خازن راه‌انداز دارای ضریب توان حدود ۶۱ درصد و راندمان حدود ۷۴ درصد است. بنابراین استفاده از خازن دائم‌کار علاوه بر کاهش نوسانات گشتاور، باعث بهبود کیفیت توان و افزایش بهره‌وری موتور می‌شود.

نتیجه‌گیری شبیه‌سازی

این شبیه‌سازی نشان می‌دهد که انتخاب روش مناسب راه‌اندازی در موتورهای آسنکرون تک‌فاز تأثیر زیادی بر عملکرد نهایی سیستم دارد. موتورهای خازن راه‌انداز به دلیل گشتاور اولیه بالا برای کاربردهای خاص مناسب هستند، اما پس از راه‌اندازی ممکن است با مشکل ریپل گشتاور و کاهش کیفیت عملکرد مواجه شوند.

در مقابل، موتورهای خازن راه‌انداز-دائم‌کار با حفظ مدار کمکی در زمان کار عادی، عملکرد نرم‌تر، لرزش کمتر، ضریب توان بالاتر و راندمان مناسب‌تری ارائه می‌دهند. نتایج به‌دست‌آمده از Matlab/Simulink نشان می‌دهد که استفاده صحیح از ظرفیت خازن می‌تواند نقش مهمی در بهبود رفتار دینامیکی و الکتریکی موتورهای القایی تک‌فاز داشته باشد.
