ماشین سنکرون مغناطیس دائم (Permanent Magnet Synchronous Machine یا PMSM) یکی از مهم‌ترین انواع ماشین‌های الکتریکی در صنایع مدرن به شمار می‌رود. این ماشین‌ها به دلیل بازده بالا، چگالی توان مناسب، عملکرد دینامیکی مطلوب و قابلیت کنترل دقیق، در کاربردهایی مانند خودروهای الکتریکی، رباتیک، سیستم‌های اتوماسیون صنعتی، تجهیزات پزشکی، ماشین‌ابزارهای CNC و سامانه‌های انرژی تجدیدپذیر مورد استفاده قرار می‌گیرند. در این شبیه‌سازی، عملکرد یک ماشین سنکرون مغناطیس دائم تحت کنترل حلقه بسته سرعت و جریان مورد بررسی قرار می‌گیرد. همچنین نحوه عملکرد این موتور در برابر تغییر ناگهانی بار مکانیکی تحلیل شده و نقش کنترل‌کننده‌های جریان و سرعت در حفظ عملکرد پایدار موتور تشریح می‌شود.

معرفی ماشین سنکرون مغناطیس دائم

ماشین‌های PMSM به جای سیم‌پیچی تحریک روتور از آهنرباهای دائمی استفاده می‌کنند. این ویژگی موجب حذف تلفات ناشی از جریان تحریک، افزایش راندمان و کاهش نیاز به تعمیر و نگهداری می‌شود. میدان مغناطیسی تولیدشده توسط آهنرباهای دائم همواره ثابت بوده و با میدان دوار استاتور همگام می‌شود؛ به همین دلیل این ماشین در سرعت سنکرون کار می‌کند و عملکرد بسیار دقیقی در کنترل سرعت و گشتاور ارائه می‌دهد.

در مقایسه با موتورهای القایی، ماشین‌های PMSM دارای پاسخ دینامیکی سریع‌تر، راندمان بالاتر، ضریب توان بهتر و قابلیت کنترل دقیق‌تری هستند. این ویژگی‌ها باعث شده است که در بسیاری از کاربردهای صنعتی جایگزین موتورهای القایی شوند.

هدف شبیه‌سازی

هدف این شبیه‌سازی بررسی عملکرد یک ماشین سنکرون مغناطیس دائم در شرایط واقعی بهره‌برداری است. در این مدل، موتور توسط یک اینورتر PWM تغذیه شده و با استفاده از دو حلقه کنترلی مستقل، جریان استاتور و سرعت موتور کنترل می‌شوند. علاوه بر این، تغییر ناگهانی بار مکانیکی نیز اعمال شده تا رفتار دینامیکی سیستم در برابر اغتشاشات بررسی شود.

این شبیه‌سازی نشان می‌دهد که چگونه یک سیستم کنترل مناسب می‌تواند با وجود تغییرات بار، سرعت موتور را در مقدار مطلوب حفظ کرده و همزمان جریان‌های استاتور را نیز کنترل کند.

مشخصات موتور مورد استفاده

در این شبیه‌سازی از یک موتور سنکرون مغناطیس دائم سه‌فاز صنعتی با مشخصات زیر استفاده شده است:

• توان نامی: 1.1 کیلووات
• ولتاژ نامی: 220 ولت
• سرعت نامی: 3000 دور بر دقیقه
• نوع موتور: Permanent Magnet Synchronous Machine
• تغذیه توسط اینورتر PWM

این مشخصات مربوط به یک موتور صنعتی متداول بوده و برای بسیاری از کاربردهای کنترل حرکت مناسب است.

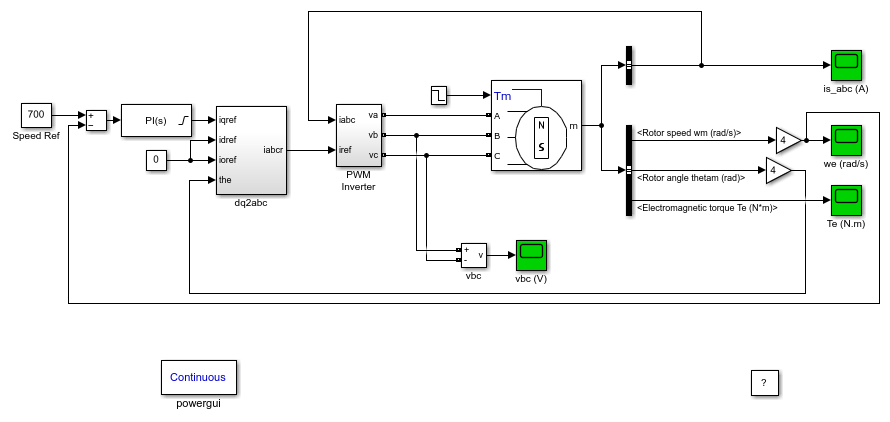

ساختار سیستم شبیه‌سازی

در این مدل، منبع تغذیه موتور یک اینورتر PWM است که به طور کامل با استفاده از بلوک‌های استاندارد Simulink ساخته شده است. برخلاف استفاده از بلوک‌های آماده، طراحی کامل اینورتر با بلوک‌های پایه امکان بررسی دقیق‌تر فرآیند تولید پالس‌های PWM و تاثیر آن‌ها بر عملکرد موتور را فراهم می‌کند.

خروجی اینورتر مستقیماً به موتور اعمال نمی‌شود، بلکه ابتدا از طریق بلوک‌های Controlled Voltage Source به سیم‌پیچی‌های استاتور ماشین سنکرون مغناطیس دائم متصل می‌شود. این بلوک‌ها ولتاژهای تولید شده توسط اینورتر را به ولتاژهای قابل اعمال به مدل فیزیکی موتور تبدیل می‌کنند.

اینورتر PWM

اینورتر PWM وظیفه تبدیل ولتاژ DC به ولتاژ سه‌فاز AC با فرکانس و دامنه قابل کنترل را بر عهده دارد. این روش امروزه رایج‌ترین تکنیک تغذیه موتورهای الکتریکی است زیرا امکان کنترل بسیار دقیق ولتاژ، جریان و گشتاور را فراهم می‌کند.

در این روش، کلیدهای قدرت با فرکانس بالا روشن و خاموش می‌شوند و شکل موج خروجی شامل مؤلفه‌های فرکانس بالا خواهد بود. همین موضوع باعث ایجاد ریپل و نویز در جریان‌های استاتور می‌شود که در نتایج شبیه‌سازی نیز قابل مشاهده است.

حلقه کنترل جریان

اولین حلقه کنترلی، حلقه داخلی کنترل جریان استاتور است. این حلقه سریع‌ترین بخش سیستم کنترل محسوب می‌شود و وظیفه دارد جریان‌های سه‌فاز موتور را مطابق مقادیر مرجع تنظیم کند.

کنترل دقیق جریان موجب می‌شود گشتاور تولیدی موتور نیز با دقت بسیار بالایی کنترل شود. همچنین این حلقه تاثیر اغتشاشات ناشی از تغییر بار یا تغییرات ولتاژ را کاهش داده و پاسخ سریع سیستم را تضمین می‌کند.

حلقه کنترل سرعت

حلقه دوم، حلقه کنترل سرعت است که به عنوان حلقه خارجی سیستم عمل می‌کند. این حلقه سرعت واقعی موتور را اندازه‌گیری کرده و با سرعت مرجع مقایسه می‌کند. اختلاف میان این دو مقدار توسط کنترل‌کننده پردازش شده و مقدار جریان مرجع برای حلقه داخلی تولید می‌شود.

وجود این ساختار دو حلقه‌ای باعث می‌شود کنترل سرعت و گشتاور به صورت مستقل انجام شده و موتور حتی در شرایط تغییرات شدید بار نیز عملکرد پایداری داشته باشد.

تغییر بار مکانیکی

برای بررسی عملکرد دینامیکی سیستم، گشتاور بار اعمال شده به محور موتور در ابتدای شبیه‌سازی برابر مقدار نامی یعنی 3 نیوتن‌متر در نظر گرفته شده است. سپس در زمان 0.04 ثانیه، این مقدار به صورت ناگهانی به 1 نیوتن‌متر کاهش پیدا می‌کند.

این تغییر ناگهانی یکی از رایج‌ترین آزمایش‌های عملکردی در سیستم‌های کنترل موتور است و نشان می‌دهد که کنترل‌کننده تا چه اندازه می‌تواند شرایط جدید را تشخیص داده و موتور را بدون ایجاد نوسان یا افت سرعت کنترل کند.

تحلیل نتایج شبیه‌سازی

پس از اجرای شبیه‌سازی مشاهده می‌شود که جریان‌های استاتور دارای نویز قابل توجهی هستند. این موضوع کاملاً طبیعی بوده و ناشی از کلیدزنی سریع اینورتر PWM است. هرچه فرکانس کلیدزنی بیشتر باشد، طیف فرکانسی نویز نیز تغییر کرده و شکل موج جریان دارای ریپل بیشتری خواهد بود.

در لحظه 0.04 ثانیه که بار مکانیکی کاهش می‌یابد، دامنه جریان‌های استاتور نیز کاهش پیدا می‌کند. علت این موضوع آن است که موتور برای تولید گشتاور کمتر، به جریان کمتری نیاز دارد. بنابراین کنترل‌کننده جریان مقدار جریان مرجع را کاهش داده و موتور با مصرف توان کمتر به کار خود ادامه می‌دهد.

همچنین گشتاور الکترومغناطیسی تولید شده توسط موتور نیز دارای ریپل‌هایی مشابه جریان استاتور است. این ریپل‌ها مستقیماً از عملکرد اینورتر PWM ناشی می‌شوند و در اکثر سیستم‌های قدرت مشاهده می‌شوند.

با وجود این نوسانات در جریان و گشتاور، سرعت موتور تقریباً بدون تغییر باقی می‌ماند. دلیل این رفتار، وجود اینرسی مکانیکی روتور است. جرم دورانی موتور مانند یک فیلتر مکانیکی عمل کرده و نوسانات سریع گشتاور را جذب می‌کند؛ در نتیجه سرعت خروجی بسیار نرم و پایدار باقی می‌ماند.

مزایای ساختار کنترلی استفاده شده

• کنترل دقیق سرعت موتور
• کنترل مستقل جریان و گشتاور
• پاسخ سریع در برابر تغییرات بار
• پایداری مناسب سیستم
• کاهش خطای ماندگار سرعت
• قابلیت استفاده در کاربردهای صنعتی پیشرفته
• امکان توسعه به کنترل برداری و کنترل مستقیم گشتاور

کاربردهای صنعتی ماشین PMSM

ماشین‌های سنکرون مغناطیس دائم امروزه در طیف وسیعی از کاربردهای صنعتی مورد استفاده قرار می‌گیرند. خودروهای الکتریکی یکی از مهم‌ترین زمینه‌های استفاده از این موتورها هستند زیرا بازده بالا و چگالی توان زیاد آن‌ها موجب افزایش برد خودرو می‌شود. علاوه بر آن، در صنایع رباتیک، سروو درایوها، تجهیزات پزشکی، کمپرسورها، ماشین‌ابزارهای دقیق، صنایع هوافضا، پهپادها، آسانسورها، سیستم‌های تولید انرژی بادی و بسیاری از تجهیزات اتوماسیون صنعتی نیز از موتورهای PMSM استفاده می‌شود.

مزایای شبیه‌سازی در Matlab و Simulink

استفاده از محیط Matlab و Simulink امکان بررسی دقیق رفتار ماشین سنکرون مغناطیس دائم را بدون نیاز به تجهیزات آزمایشگاهی فراهم می‌کند. طراح می‌تواند عملکرد اینورتر، کنترل‌کننده‌های سرعت و جریان، تغییرات بار، پاسخ دینامیکی، گشتاور، سرعت و جریان‌های استاتور را در شرایط مختلف تحلیل کند. همچنین امکان تغییر پارامترهای موتور، طراحی کنترل‌کننده‌های پیشرفته، ارزیابی روش‌های مختلف مدولاسیون PWM و بررسی عملکرد سیستم پیش از ساخت نمونه واقعی وجود دارد که موجب کاهش هزینه و زمان توسعه پروژه‌های صنعتی خواهد شد.

جمع‌بندی

این شبیه‌سازی عملکرد یک ماشین سنکرون مغناطیس دائم 1.1 کیلووات را که توسط یک اینورتر PWM تغذیه می‌شود، مورد بررسی قرار می‌دهد. ساختار کنترلی شامل یک حلقه داخلی کنترل جریان و یک حلقه خارجی کنترل سرعت است که امکان دستیابی به عملکردی پایدار و دقیق را فراهم می‌کنند. کاهش ناگهانی گشتاور بار از 3 نیوتن‌متر به 1 نیوتن‌متر موجب کاهش جریان‌های استاتور و گشتاور الکترومغناطیسی می‌شود، در حالی که سرعت موتور به دلیل عملکرد مناسب کنترل‌کننده و اینرسی مکانیکی تقریباً ثابت باقی می‌ماند. این شبیه‌سازی نمونه‌ای مناسب برای آشنایی با اصول کنترل ماشین‌های سنکرون مغناطیس دائم، عملکرد اینورترهای PWM و تحلیل رفتار دینامیکی موتورهای الکتریکی در محیط Matlab و Simulink محسوب می‌شود.
