ماشین‌های آسنکرون یا القایی یکی از پرکاربردترین انواع ماشین‌های الکتریکی در صنایع مختلف به شمار می‌روند. سادگی ساختار، استحکام مکانیکی بالا، هزینه نگهداری پایین و قابلیت اطمینان مناسب باعث شده است که این ماشین‌ها در کاربردهای صنعتی، سیستم‌های پمپاژ، فن‌ها، نوار نقاله‌ها و بسیاری از سامانه‌های محرکه الکتریکی مورد استفاده قرار گیرند. برای بهره‌برداری مناسب از این ماشین‌ها، کنترل سرعت یکی از مهم‌ترین موضوعات مطرح در طراحی سیستم‌های درایو محسوب می‌شود. در میان روش‌های مختلف کنترل سرعت ماشین آسنکرون، روش کنترل اسکالر یا V/f یکی از ساده‌ترین و متداول‌ترین تکنیک‌ها است که به دلیل سادگی پیاده‌سازی و هزینه پایین، همچنان در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

در این شبیه‌سازی، نحوه کنترل سرعت روتور یک ماشین آسنکرون (Asynchronous Machine یا ASM) با استفاده از روش کنترل اسکالر V/f مورد بررسی قرار می‌گیرد. در این روش، مبدل توان وظیفه تبدیل سرعت مرجع به فرکانس الکتریکی مرجع را بر عهده دارد و کنترل‌کننده با حفظ نسبت ثابت ولتاژ به فرکانس، ولتاژهای مرجع مورد نیاز برای تغذیه موتور را تولید می‌کند. نتیجه این فرآیند، کنترل مناسب سرعت موتور در محدوده عملکرد مورد نظر خواهد بود.

مقدمه‌ای بر کنترل سرعت ماشین آسنکرون

سرعت چرخش ماشین آسنکرون ارتباط مستقیمی با فرکانس منبع تغذیه دارد. سرعت سنکرون میدان دوار استاتور از رابطه زیر به دست می‌آید:

Ns = 120f / P

که در آن Ns سرعت سنکرون بر حسب دور بر دقیقه، f فرکانس تغذیه و P تعداد قطب‌های موتور است. از آنجا که سرعت واقعی روتور اندکی کمتر از سرعت سنکرون است، تغییر فرکانس منبع تغذیه به صورت مستقیم باعث تغییر سرعت موتور می‌شود.

در گذشته که تغذیه موتورهای القایی مستقیماً از شبکه انجام می‌شد، امکان کنترل سرعت به سادگی وجود نداشت؛ اما با ظهور مبدل‌های الکترونیک قدرت و اینورترها، امکان تنظیم فرکانس و ولتاژ تغذیه فراهم شد و روش‌های متنوعی برای کنترل سرعت توسعه یافتند.

اصول کنترل اسکالر V/f

کنترل اسکالر یکی از ساده‌ترین روش‌های کنترل سرعت موتورهای القایی است. در این تکنیک، فرض می‌شود که شار مغناطیسی موتور باید در محدوده نامی ثابت باقی بماند. از آنجا که شار مغناطیسی تقریباً متناسب با نسبت ولتاژ به فرکانس است، برای حفظ مقدار شار، لازم است نسبت V/f ثابت نگه داشته شود.

به عبارت دیگر، اگر فرکانس تغذیه کاهش یابد، ولتاژ نیز باید متناسب با آن کاهش پیدا کند و اگر فرکانس افزایش یابد، ولتاژ نیز به همان نسبت افزایش داده شود. این رویکرد باعث می‌شود که موتور در گستره وسیعی از سرعت‌ها عملکرد قابل قبولی داشته باشد.

در کنترل V/f، کنترل‌کننده به جای کنترل مستقیم گشتاور یا شار، تنها دامنه ولتاژ و فرکانس خروجی اینورتر را تنظیم می‌کند. به همین دلیل این روش در دسته کنترل‌های اسکالر قرار می‌گیرد؛ زیرا متغیرهای کنترلی به صورت اندازه‌های اسکالر مدیریت می‌شوند و نیازی به محاسبات پیچیده برداری وجود ندارد.

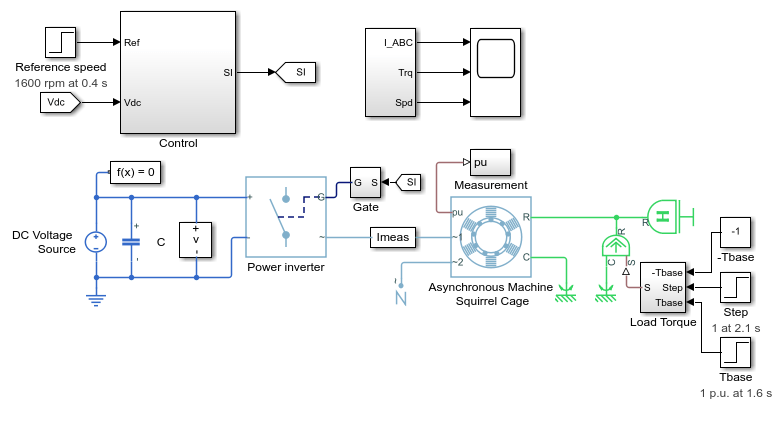

ساختار کلی سیستم شبیه‌سازی

مدل مورد استفاده در این شبیه‌سازی از چند بخش اصلی تشکیل شده است که هر یک وظیفه مشخصی را در فرآیند کنترل سرعت ایفا می‌کنند.

بخش نخست، سرعت مرجع را دریافت می‌کند. این سرعت مرجع نشان‌دهنده سرعت مطلوبی است که کاربر یا سیستم کنترل سطح بالاتر برای موتور تعیین کرده است. سپس یک مبدل یا بلوک تبدیل‌کننده، سرعت مرجع را به فرکانس الکتریکی مرجع تبدیل می‌کند.

پس از تعیین فرکانس مرجع، کنترل‌کننده V/f وارد عمل می‌شود. این کنترل‌کننده با استفاده از نسبت ولتاژ به فرکانس از پیش تعریف‌شده، مقدار ولتاژ مناسب را محاسبه می‌کند. در ادامه، ولتاژ و فرکانس مرجع به اینورتر اعمال می‌شوند تا ولتاژ سه‌فاز مورد نیاز موتور تولید شود.

در نهایت موتور آسنکرون تغذیه شده و سرعت روتور مطابق فرمان مرجع تغییر می‌کند. سیستم اندازه‌گیری نیز متغیرهایی مانند سرعت، جریان، گشتاور و توان را ثبت می‌کند تا عملکرد کنترل‌کننده مورد ارزیابی قرار گیرد.

نقش مبدل فرکانس در سیستم

یکی از اجزای کلیدی این شبیه‌سازی، مبدل فرکانس یا اینورتر است. این تجهیز انرژی الکتریکی را به شکلی تبدیل می‌کند که فرکانس و ولتاژ خروجی قابل کنترل باشند. در واقع اینورتر واسطه‌ای میان منبع تغذیه و موتور محسوب می‌شود و امکان تغییر سرعت موتور را بدون نیاز به تغییر ساختار مکانیکی فراهم می‌کند.

در مدل شبیه‌سازی، اینورتر بر اساس سیگنال‌های مرجع تولید شده توسط کنترل‌کننده عمل می‌کند. هرگونه تغییر در سرعت مرجع باعث تغییر فرکانس خروجی اینورتر شده و در نتیجه سرعت موتور نیز تغییر خواهد کرد.

مزایای کنترل اسکالر

روش کنترل V/f به دلیل سادگی ساختار از محبوبیت بالایی برخوردار است. یکی از مهم‌ترین مزایای این روش، پیاده‌سازی آسان آن در نرم‌افزارهای شبیه‌سازی و همچنین در سیستم‌های واقعی است.

هزینه پایین سخت‌افزار و نرم‌افزار مورد نیاز، کاهش پیچیدگی محاسبات کنترلی، پایداری مناسب در کاربردهای عمومی و قابلیت استفاده در طیف گسترده‌ای از کاربردهای صنعتی از دیگر مزایای این روش به شمار می‌روند.

علاوه بر این، بسیاری از درایوهای صنعتی موجود در بازار از کنترل V/f به عنوان حالت پیش‌فرض استفاده می‌کنند؛ زیرا برای بارهایی مانند پمپ‌ها و فن‌ها عملکرد کاملاً رضایت‌بخشی ارائه می‌دهد.

محدودیت‌های کنترل V/f

با وجود مزایای متعدد، کنترل اسکالر دارای محدودیت‌هایی نیز هست. مهم‌ترین محدودیت این روش عدم کنترل مستقل شار و گشتاور است. در نتیجه پاسخ دینامیکی سیستم نسبت به روش‌های پیشرفته‌تر مانند کنترل برداری یا کنترل مستقیم گشتاور ضعیف‌تر خواهد بود.

همچنین در سرعت‌های بسیار پایین، افت ولتاژ استاتور می‌تواند باعث کاهش شار و افت عملکرد موتور شود. در این شرایط معمولاً از جبران‌سازی ولتاژ یا تکنیک‌های کنترلی پیشرفته‌تر استفاده می‌شود.

در کاربردهایی که نیاز به دقت بالای کنترل سرعت، پاسخ گذرای سریع یا کنترل دقیق گشتاور وجود دارد، روش‌های برداری معمولاً گزینه مناسب‌تری محسوب می‌شوند.

پیاده‌سازی شبیه‌سازی در Matlab و Simulink

نرم‌افزار Matlab و محیط Simulink ابزارهای بسیار قدرتمندی برای مدل‌سازی و تحلیل سیستم‌های محرکه الکتریکی در اختیار مهندسان قرار می‌دهند. در این شبیه‌سازی، بلوک‌های مربوط به ماشین آسنکرون، اینورتر، کنترل‌کننده V/f و تجهیزات اندازه‌گیری در محیط Simulink به یکدیگر متصل می‌شوند.

ابتدا پارامترهای موتور شامل توان نامی، ولتاژ نامی، فرکانس نامی، تعداد قطب‌ها و سایر مشخصات الکتریکی وارد مدل می‌شوند. سپس کنترل‌کننده V/f تنظیم شده و نسبت ولتاژ به فرکانس تعیین می‌شود.

پس از اجرای شبیه‌سازی، امکان مشاهده رفتار سرعت روتور، جریان‌های استاتور، گشتاور الکترومغناطیسی و سایر متغیرهای مهم فراهم خواهد بود. تحلیل این نتایج دید مناسبی نسبت به عملکرد سیستم کنترل سرعت در اختیار طراح قرار می‌دهد.

تحلیل نتایج شبیه‌سازی

با اجرای مدل، مشاهده می‌شود که موتور به تدریج به سمت سرعت مرجع حرکت می‌کند. تغییرات فرکانس خروجی اینورتر مستقیماً بر سرعت میدان دوار استاتور اثر گذاشته و در نتیجه سرعت روتور نیز تغییر می‌کند.

در زمان راه‌اندازی، جریان اولیه موتور ممکن است افزایش یابد، اما کنترل تدریجی فرکانس و ولتاژ باعث کاهش تنش‌های الکتریکی و مکانیکی می‌شود. همچنین گشتاور تولیدی موتور متناسب با شرایط بار تغییر کرده و سیستم تلاش می‌کند سرعت تعیین‌شده را حفظ کند.

در صورتی که سرعت مرجع در طول شبیه‌سازی تغییر کند، پاسخ گذرای موتور قابل مشاهده خواهد بود. این پاسخ نشان‌دهنده توانایی سیستم در دنبال کردن فرمان‌های جدید است.

کاربردهای صنعتی

کنترل اسکالر V/f در بسیاری از صنایع مورد استفاده قرار می‌گیرد. سیستم‌های تهویه مطبوع، پمپ‌های آب، کمپرسورها، فن‌های صنعتی، نوار نقاله‌ها و تجهیزات انتقال مواد از جمله مهم‌ترین کاربردهای این روش هستند.

در این کاربردها معمولاً نیازی به کنترل بسیار دقیق گشتاور وجود ندارد و سادگی، قابلیت اطمینان و هزینه پایین اهمیت بیشتری دارند. به همین دلیل کنترل V/f همچنان یکی از رایج‌ترین روش‌های کنترل موتورهای القایی در صنعت محسوب می‌شود.

جمع‌بندی

در این شبیه‌سازی، اصول کنترل سرعت ماشین آسنکرون با استفاده از روش کنترل اسکالر V/f مورد بررسی قرار گرفت. در این ساختار، سرعت مرجع به فرکانس مرجع تبدیل شده و کنترل‌کننده با حفظ نسبت ثابت ولتاژ به فرکانس، ولتاژهای مناسب را برای تغذیه موتور تولید می‌کند. سادگی پیاده‌سازی، هزینه پایین و عملکرد مناسب در کاربردهای عمومی از مهم‌ترین ویژگی‌های این روش هستند. شبیه‌سازی این سیستم در Matlab و Simulink امکان بررسی دقیق رفتار موتور، تحلیل پاسخ دینامیکی و ارزیابی عملکرد کنترل‌کننده را فراهم می‌کند و بستری مناسب برای آموزش، پژوهش و توسعه سیستم‌های محرکه الکتریکی ایجاد می‌نماید.
