در این شبیهسازی، یک باتری ولتاژ بالا مشابه باتریهای مورد استفاده در خودروهای هیبریدی مورد بررسی قرار میگیرد. هدف اصلی از این مدل، تحلیل رفتار دینامیکی باتری در طول فرآیند شارژ و دشارژ تحت شرایط واقعی بهرهبرداری است. برای دستیابی به نتایج دقیقتر، از یک پروفایل جریان لینک DC استفاده شده که از یک سیکل رانندگی دینامیکی استخراج شده است. این موضوع باعث میشود شرایط عملکرد باتری تا حد زیادی به شرایط واقعی نزدیک شود و بتوان رفتار آن را در مواجهه با تغییرات بار و نیازهای مختلف سیستم ارزیابی کرد.
اهمیت مدلسازی باتریهای ولتاژ بالا
باتریهای ولتاژ بالا در خودروهای هیبریدی نقش منبع اصلی یا کمکی انرژی را ایفا میکنند. عملکرد صحیح این باتریها تأثیر مستقیمی بر راندمان کلی سیستم، میزان مصرف سوخت، برد حرکتی خودرو و طول عمر تجهیزات دارد. به همین دلیل مهندسان پیش از ساخت نمونههای فیزیکی، از مدلهای شبیهسازی برای ارزیابی عملکرد سیستم استفاده میکنند.
مدلسازی دقیق باتری امکان بررسی پارامترهای مختلفی از جمله ولتاژ خروجی، جریان شارژ و دشارژ، میزان انرژی ذخیره شده، تلفات داخلی و تغییرات وضعیت شارژ باتری را فراهم میکند. همچنین میتوان تأثیر شرایط مختلف رانندگی بر عملکرد باتری را تحلیل کرده و راهکارهای مناسبی برای بهبود مدیریت انرژی ارائه داد.

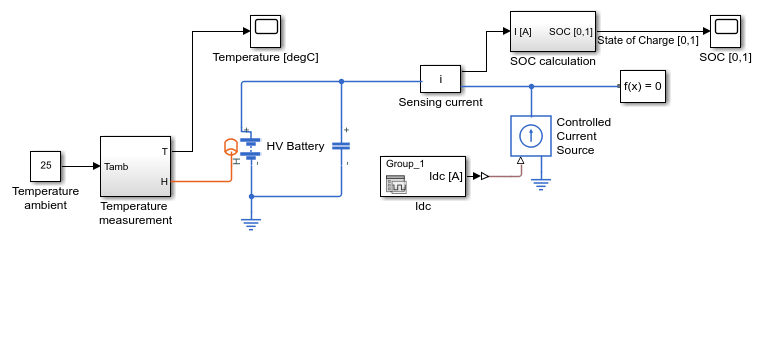

ساختار کلی مدل شبیهسازی
مدل مورد استفاده در این شبیهسازی یک باتری ولتاژ بالا را نمایش میدهد که مشابه نمونههای مورد استفاده در خودروهای هیبریدی طراحی شده است. این مدل از اجزای مختلفی تشکیل شده که هر یک بخشی از رفتار واقعی باتری را بازسازی میکنند. پارامترهای الکتریکی باتری شامل مقاومت داخلی، ولتاژ مدار باز، ظرفیت ذخیره انرژی و ویژگیهای دینامیکی در مدل لحاظ شدهاند.
یکی از ویژگیهای مهم این مدل استفاده از پروفایل جریان لینک DC است. این پروفایل از یک سیکل رانندگی واقعی استخراج شده و تغییرات بار وارده به باتری را در طول زمان نشان میدهد. در نتیجه مدل قادر است شرایط واقعی شارژ و دشارژ را با دقت مناسبی بازسازی کند.
در طول فرآیند رانندگی، باتری در برخی بازههای زمانی انرژی را به سیستم تحویل میدهد و در برخی شرایط مانند ترمز احیاکننده انرژی مجدداً شارژ میشود. این تغییرات مداوم باعث میشود رفتار دینامیکی باتری اهمیت زیادی پیدا کند و نیاز به تحلیل دقیق عملکرد آن وجود داشته باشد.
پروفایل جریان لینک DC
در سیستمهای الکتریکی خودروهای هیبریدی، لینک DC یکی از بخشهای اصلی انتقال توان محسوب میشود. جریان عبوری از این لینک مستقیماً با میزان توان مصرفی یا تولیدی سیستم ارتباط دارد. در این شبیهسازی از یک پروفایل جریان واقعی استفاده شده که از یک سیکل رانندگی دینامیکی به دست آمده است.
استفاده از چنین پروفایلی باعث میشود رفتار باتری تحت شرایط مختلف رانندگی مورد ارزیابی قرار گیرد. به عنوان مثال در هنگام شتابگیری خودرو، جریان خروجی باتری افزایش یافته و فرآیند دشارژ با شدت بیشتری انجام میشود. در مقابل هنگام کاهش سرعت یا ترمزگیری، بخشی از انرژی بازیابی شده و باتری وارد حالت شارژ میشود.
این تغییرات پیوسته موجب میشود ولتاژ خروجی باتری نیز دستخوش تغییر شود. بنابراین بررسی همزمان جریان و ولتاژ از مهمترین بخشهای تحلیل عملکرد باتری به شمار میرود.
مدت زمان شبیهسازی
زمان کل در نظر گرفته شده برای اجرای این شبیهسازی برابر با 3600 ثانیه است. این بازه زمانی معادل یک ساعت عملکرد سیستم بوده و امکان بررسی رفتار بلندمدت باتری را فراهم میکند. انتخاب چنین بازه زمانی به تحلیل دقیقتر تغییرات وضعیت شارژ، تغییرات ولتاژ و پاسخ سیستم نسبت به سیکل رانندگی کمک میکند.
در بسیاری از مطالعات، زمانهای کوتاه شبیهسازی تنها بخشی از رفتار سیستم را نشان میدهند. اما در این مدل، مدت زمان طولانیتر امکان مشاهده روندهای تدریجی و اثرات تجمعی را فراهم کرده است. این موضوع به ویژه در تحلیل عملکرد باتریهای مورد استفاده در خودروهای هیبریدی اهمیت زیادی دارد.

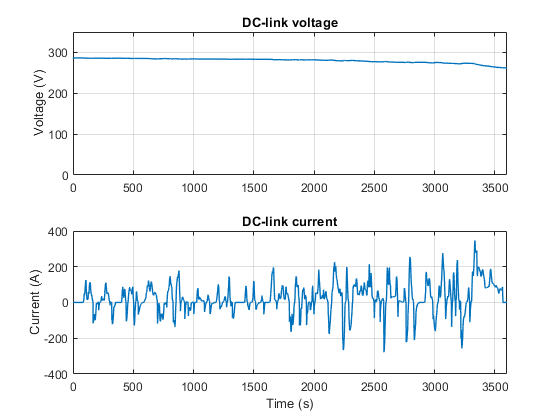

نتایج حاصل از ثبت دادههای Simscape
برای بررسی دقیق عملکرد سیستم از قابلیت ثبت دادهها در محیط Simscape استفاده شده است. این ابزار امکان ذخیره و تحلیل متغیرهای مختلف سیستم را در طول اجرای شبیهسازی فراهم میکند. دادههای ثبت شده شامل ولتاژ باتری و جریان خروجی آن هستند که از مهمترین شاخصهای عملکرد باتری محسوب میشوند.
نتایج به دست آمده نشان میدهند که ولتاژ باتری در طول فرآیند شارژ و دشارژ تغییرات مشخصی را تجربه میکند. این تغییرات تحت تأثیر میزان جریان عبوری، شرایط بارگذاری و وضعیت شارژ باتری قرار دارند. همچنین جریان خروجی باتری مطابق با نیازهای سیکل رانندگی تغییر کرده و پاسخ مناسبی به شرایط مختلف سیستم ارائه میدهد.
تحلیل نمودارهای ولتاژ و جریان امکان ارزیابی کیفیت عملکرد باتری را فراهم میکند. از طریق این اطلاعات میتوان میزان پایداری سیستم، راندمان عملکرد و قابلیت تأمین توان مورد نیاز خودرو را بررسی کرد.
تحلیل ولتاژ باتری
ولتاژ خروجی یکی از مهمترین پارامترهای عملکردی هر باتری است. در این شبیهسازی، ولتاژ باتری در طول زمان مورد پایش قرار گرفته است. تغییرات ولتاژ نشاندهنده وضعیت انرژی ذخیره شده در باتری و میزان بار وارده به آن است.
هنگامی که باتری در حالت دشارژ قرار دارد، ولتاژ آن به تدریج کاهش مییابد. در مقابل، در فرآیند شارژ افزایش ولتاژ مشاهده میشود. رفتار ولتاژ در این مدل با ویژگیهای واقعی باتریهای ولتاژ بالا تطابق مناسبی داشته و اعتبار مدل را تأیید میکند.
تحلیل جریان خروجی باتری
جریان خروجی باتری نمایانگر میزان انرژی مبادله شده بین باتری و سیستم الکتریکی خودرو است. مقادیر مثبت جریان معمولاً بیانگر دشارژ و تأمین توان هستند، در حالی که مقادیر منفی میتوانند نشاندهنده فرآیند شارژ و بازیابی انرژی باشند.
در این شبیهسازی جریان خروجی مطابق با شرایط مختلف سیکل رانندگی تغییر میکند. این موضوع نشان میدهد که مدل قادر است رفتار واقعی سیستم را با دقت مناسبی بازسازی کند و پاسخ مناسبی به تغییرات بار ارائه دهد.
اجرای بلادرنگ شبیهسازی
یکی از ویژگیهای مهم این شبیهسازی قابلیت اجرای بلادرنگ آن است. مدل مورد نظر بر روی یک سامانه هدف بلادرنگ Speedgoat Performance مورد آزمایش قرار گرفته است. این سامانه به پردازنده چند هستهای Intel i7 با فرکانس 3.5 گیگاهرتز مجهز بوده و توان پردازشی کافی برای اجرای مدلهای پیچیده را فراهم میکند.
اجرای بلادرنگ به این معناست که مدل میتواند همگام با زمان واقعی اجرا شود. این قابلیت در توسعه و آزمایش سیستمهای کنترل پیشرفته اهمیت بسیار زیادی دارد. مهندسان میتوانند پیش از پیادهسازی نهایی، عملکرد کنترلکنندهها و تجهیزات مختلف را در شرایط واقعی مورد بررسی قرار دهند.
گام زمانی شبیهسازی
این مدل قادر است با گام زمانی 20 میکروثانیه به صورت بلادرنگ اجرا شود. انتخاب چنین گام زمانی کوچکی باعث افزایش دقت محاسبات و ثبت جزئیات رفتار سیستم میشود. در سیستمهای قدرت و الکترونیک قدرت که تغییرات بسیار سریعی رخ میدهد، استفاده از گام زمانی مناسب اهمیت ویژهای دارد.
گام زمانی 20 میکروثانیه نشاندهنده توان بالای مدل در بازسازی پدیدههای گذرا و تغییرات سریع جریان و ولتاژ است. این ویژگی برای تحلیل عملکرد سیستمهای ذخیرهسازی انرژی و طراحی راهبردهای مدیریت باتری بسیار ارزشمند محسوب میشود.
جمعبندی
این شبیهسازی یک باتری ولتاژ بالا مشابه باتریهای مورد استفاده در خودروهای هیبریدی را مورد بررسی قرار میدهد. استفاده از پروفایل جریان لینک DC استخراج شده از یک سیکل رانندگی واقعی، شرایط عملکردی واقعگرایانهای را برای تحلیل رفتار باتری فراهم کرده است. در طول مدت 3600 ثانیه شبیهسازی، ولتاژ و جریان باتری به طور دقیق مورد پایش قرار گرفته و نتایج حاصل از ثبت دادههای Simscape امکان ارزیابی جامع عملکرد سیستم را فراهم ساختهاند.
علاوه بر این، قابلیت اجرای بلادرنگ مدل بر روی سامانه Speedgoat Performance و امکان استفاده از گام زمانی 20 میکروثانیه نشاندهنده کارایی بالای این مدل در مطالعات پیشرفته مهندسی است. چنین شبیهسازیهایی نقش مهمی در توسعه خودروهای هیبریدی، بهینهسازی سامانههای مدیریت انرژی و افزایش بهرهوری سیستمهای ذخیرهسازی انرژی ایفا میکنند و میتوانند مبنای مناسبی برای تحقیقات و پروژههای صنعتی آینده باشند.
