با گسترش روزافزون خودروهای الکتریکی، نیاز به فناوریهای شارژ سریع بیش از هر زمان دیگری احساس میشود. یکی از مهمترین چالشهای موجود در صنعت خودروهای برقی، کاهش زمان شارژ باتری بدون آسیب رساندن به سلولها و حفظ ایمنی و طول عمر سیستم ذخیرهسازی انرژی است. در این شبیهسازی، یک بسته باتری لیتیوم-یونی مورد استفاده در خودروهای الکتریکی برای فرآیند شارژ سریع DC مورد بررسی قرار میگیرد. مدل ارائه شده با استفاده از قابلیتهای Matlab و Simscape Electrical توسعه یافته و امکان تحلیل رفتار الکتریکی و حرارتی باتری را در شرایط مختلف فراهم میکند.
مقدمهای بر شارژ سریع DC در خودروهای الکتریکی
شارژ سریع DC یا DC Fast Charging یکی از فناوریهای کلیدی در خودروهای الکتریکی محسوب میشود. برخلاف شارژرهای AC که توان شارژ محدودی دارند، شارژرهای DC میتوانند جریان بسیار بیشتری را مستقیماً به باتری منتقل کنند. این ویژگی موجب کاهش چشمگیر زمان شارژ میشود. با این حال، اعمال جریانهای بالا سبب افزایش دمای سلولها و ایجاد تنشهای الکتروشیمیایی در ساختار باتری خواهد شد. به همین دلیل توسعه مدلهای دقیق برای بررسی رفتار باتری در زمان شارژ سریع اهمیت فراوانی دارد.
هدف اصلی این شبیهسازی بررسی عملکرد یک بسته باتری خودرو در شرایط شارژ سریع، تحلیل رفتار حرارتی سلولها، بررسی تأثیر دمای اولیه باتری و ارزیابی عملکرد سیستم خنککاری و کنترل جریان شارژ است.
ساختار کلی بسته باتری
در این شبیهسازی، بسته باتری از چندین ماژول باتری تشکیل شده است که هر ماژول شامل تعدادی سلول متصل شده به صورت سری و موازی است. تمامی سلولها با استفاده از بلوک Battery (Table-Based) در محیط Simscape Electrical مدلسازی شدهاند. این روش امکان تعریف دقیق پارامترهای وابسته به دما و سطح شارژ را فراهم میکند.
در ابتدای شبیهسازی فرض میشود تمامی سلولها دارای دمای اولیه و سطح شارژ یکسان هستند. با این حال ظرفیت سلولها میتواند به دلیل تلرانسهای ساخت و عدم قطعیتهای تولید، اندکی متفاوت باشد. این تفاوتها در مدل لحاظ شدهاند تا رفتار واقعیتر بسته باتری شبیهسازی شود.
بسته باتری مورد بررسی شامل سه ماژول متصل به صورت سری است. دو ماژول دارای ساختار مشابه بوده و ماژول سوم دارای تعداد سلول متفاوتی است. در مجموع این بسته شامل 130 سلول لیتیوم-یونی میباشد.
مدلسازی سلول باتری
برای توصیف رفتار الکتریکی هر سلول از روش مدار معادل استفاده شده است. این روش یکی از رایجترین تکنیکهای مدلسازی باتری در کاربردهای مهندسی محسوب میشود. در این مدل از ساختار 2-RC استفاده شده که شامل مقاومت داخلی، مقاومت پلاریزاسیون و خازنهای معادل است.
این ساختار قادر است تغییرات ولتاژ، افتهای داخلی، پاسخهای گذرا و رفتار دینامیکی سلول را با دقت مناسبی نمایش دهد. پارامترهای مدار معادل تابعی از دما و سطح شارژ هستند و از طریق جداول دادهای در مدل تعریف میشوند.
در این شبیهسازی پدیدههای فرسایش ظرفیت، کاهش عمر سلول و نشتی شارژ در نظر گرفته نشدهاند تا تمرکز اصلی بر عملکرد شارژ سریع و مدیریت حرارتی قرار گیرد.
بررسی ساختار ماژول باتری
ماژول باتری یکی از اجزای اصلی بسته باتری محسوب میشود. در طراحی هر ماژول ابتدا تعداد سلولهای سری و موازی مشخص میشود. سپس نوع سلول انتخاب میشود. مدل امکان استفاده از چهار نوع سلول را فراهم میکند:
- سلولهای پاکتی (Pouch)
- سلولهای قوطیشکل (Can)
- سلولهای استوانهای فشرده
- سلولهای استوانهای معمولی
در این شبیهسازی از سلولهای نوع Pouch استفاده شده است. ماژول A و ماژول B هر کدام دارای 20 سلول سری و 2 شاخه موازی هستند. ماژول C شامل 25 سلول سری و 2 شاخه موازی است.
هر ماژول دارای خروجیهای اندازهگیری دما و سطح شارژ سلولها بوده و همچنین ورودیهای مربوط به نرخ جریان خنککننده و دمای ورودی سیال خنککننده را دریافت میکند.
پارامترهای اصلی مدل باتری
برای دستیابی به یک مدل دقیق، مجموعه گستردهای از پارامترها در شبیهسازی تعریف شدهاند. مهمترین این پارامترها عبارتاند از:
- بردار دماهای کاری سلول
- ظرفیت نامی سلول در دماهای مختلف
- بردار مقادیر سطح شارژ
- ولتاژ مدار باز سلول
- مقاومت اهمی داخلی
- مقاومت پلاریزاسیون
- ثابت زمانی مدل RC
- جرم حرارتی سلول
- ضریب هدایت حرارتی
- ضریب انتقال حرارت به محیط
- تعداد سلولهای سری و موازی
- مقاومت کابلها و اتصالات
- نرخ انتقال حرارت به سیال خنککننده
وجود این پارامترها امکان تحلیل همزمان رفتار الکتریکی و حرارتی سیستم را فراهم میکند و باعث میشود مدل به شرایط واقعی نزدیکتر شود.
سیستم خنککاری باتری
یکی از مهمترین بخشهای این شبیهسازی، مدلسازی سیستم خنککاری است. هنگام شارژ سریع، جریانهای بالا موجب تولید گرمای قابل توجهی در سلولها میشوند. اگر این گرما به درستی دفع نشود، عملکرد باتری کاهش یافته و حتی احتمال آسیب دائمی به سلولها وجود خواهد داشت.
در این مدل، انتقال حرارت از سلولها به سیال خنککننده از طریق یک جدول سهبعدی تعریف شده است. این جدول وابسته به دما، نرخ جریان سیال و موقعیت سلولها در ماژول است.
پارامتر FlwR نرخ جریان خنککننده را تعیین میکند. مقدار صفر به معنای عدم جریان سیال و مقدار یک نشاندهنده حداکثر نرخ جریان است. همچنین پارامتر FlwT اختلاف دمای سیال ورودی نسبت به دمای محیط را مشخص میکند.
ساخت بسته باتری کامل

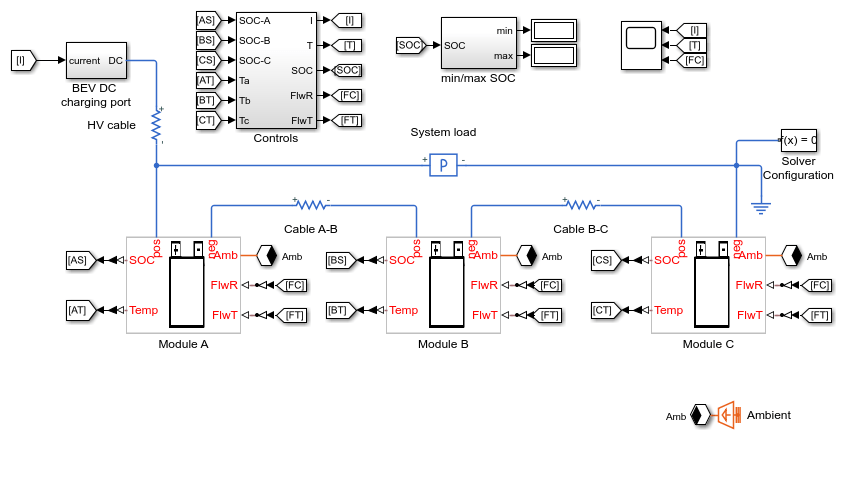

برای تشکیل بسته باتری کامل، سه ماژول به صورت سری به یکدیگر متصل شدهاند. بین ماژولها مقاومتهایی برای مدلسازی کابلها و اتصالات الکتریکی در نظر گرفته شده است.
یک منبع جریان DC نقش شارژر سریع را ایفا میکند. علاوه بر آن، یک بار الکتریکی کمکی نیز در مدل وجود دارد که مصرفکنندههایی نظیر چیلر، بخاری یا سایر تجهیزات جانبی خودرو را شبیهسازی میکند.

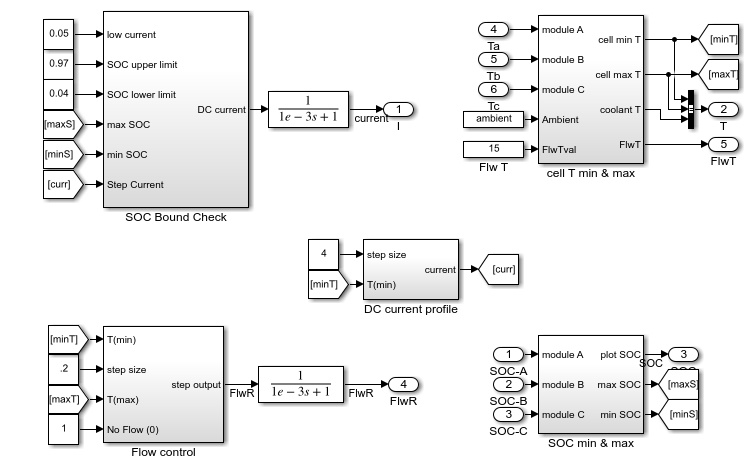

در این ساختار، کنترلکننده شارژ بر اساس وضعیت باتری تصمیم میگیرد چه مقدار جریان به سیستم تزریق شود. این تصمیمگیری بر اساس دمای سلولها، سطح شارژ و محدودیتهای ایمنی انجام میشود.
سیستم کنترل شارژ سریع
سیستم کنترل یکی از مهمترین بخشهای این شبیهسازی است. هدف اصلی آن افزایش سرعت شارژ در عین حفظ ایمنی سلولها است.
در دماهای پایین، سلولهای لیتیوم-یونی قادر به پذیرش جریانهای بالا نیستند. به همین دلیل کنترلکننده ابتدا باتری را گرم میکند تا شرایط مناسب برای شارژ سریع فراهم شود.
پروفایل جریان شارژ بر اساس کمترین دمای ثبتشده در میان سلولهای بسته باتری تعیین میشود. هرچه دمای باتری افزایش پیدا کند، کنترلکننده اجازه اعمال جریان بیشتری را صادر میکند.
همچنین اگر اختلاف دمای میان سلولها از پنج درجه سانتیگراد بیشتر شود، سیستم کنترل نرخ جریان خنککننده را کاهش یا افزایش میدهد تا یکنواختی حرارتی حفظ شود.
سناریوهای بررسیشده در شبیهسازی
برای ارزیابی عملکرد سیستم، سه سناریوی مختلف در نظر گرفته شده است.
سناریوی اول: خودرو پارک شده در محیط سرد
در این حالت خودرو برای مدت طولانی در محیطی با دمای صفر درجه سانتیگراد قرار داشته است. دمای اولیه تمامی سلولها برابر دمای محیط است و سطح شارژ اولیه باتری برابر 20 درصد در نظر گرفته میشود.
در طول فرآیند شارژ، باتری به تدریج گرم میشود و امکان اعمال جریانهای بیشتر فراهم میگردد.
سناریوی دوم: شارژ بلافاصله پس از رانندگی
در این شرایط خودرو پس از رانندگی مستقیماً به شارژر متصل میشود. دمای اولیه سلولها حدود 285 کلوین است که نسبت به حالت اول بالاتر میباشد.
به دلیل دمای اولیه مناسبتر، سیستم کنترل از همان ابتدای فرآیند میتواند جریان بیشتری را به باتری اعمال کند و در نتیجه سرعت شارژ افزایش مییابد.
سناریوی سوم: حذف بارهای کمکی
در این سناریو شرایط دمایی مشابه حالت دوم است اما سیستم گرمایش و سرمایش غیرفعال شده و مصرف توان کمکی تقریباً حذف میشود.
در نتیجه تمامی توان شارژ در اختیار باتری قرار میگیرد و بیشترین بازده شارژ حاصل میشود.
نتایج شبیهسازی
نتایج نشان میدهند که دمای اولیه باتری تأثیر بسیار زیادی بر عملکرد شارژ سریع دارد.
در سناریوی اول به دلیل دمای پایین، جریان شارژ محدود میشود و پس از 15 دقیقه سطح شارژ از 20 درصد به حدود 42 درصد میرسد.
در سناریوی دوم دمای اولیه بالاتر باعث افزایش جریان شارژ میشود و سطح شارژ طی 15 دقیقه به حدود 66 درصد افزایش پیدا میکند.
بهترین عملکرد مربوط به سناریوی سوم است. در این حالت به دلیل حذف بارهای کمکی و عدم مصرف توان توسط سیستمهای جانبی، سطح شارژ باتری از 20 درصد به حدود 80 درصد میرسد.
این نتایج نشان میدهند که مدیریت حرارتی مناسب و کاهش مصرف توان تجهیزات جانبی میتواند نقش بسیار مهمی در کاهش زمان شارژ خودروهای الکتریکی ایفا کند.
جمعبندی
این شبیهسازی یک چارچوب جامع برای بررسی عملکرد بستههای باتری لیتیوم-یونی در شرایط شارژ سریع DC ارائه میدهد. مدل توسعهیافته قادر است رفتار الکتریکی، حرارتی و کنترلی سیستم را به صورت همزمان تحلیل کند. استفاده از ماژولهای باتری چندسلولی، مدلهای حرارتی وابسته به دما، سیستم خنککاری پیشرفته و الگوریتمهای کنترل جریان باعث شده است که نتایج حاصل از شبیهسازی به شرایط واقعی خودروهای الکتریکی بسیار نزدیک باشند.
استفاده از این مدل در Matlab و Simscape Electrical میتواند به پژوهشگران و مهندسان کمک کند تا راهکارهای جدیدی برای افزایش سرعت شارژ، بهبود مدیریت حرارتی و افزایش طول عمر باتریهای لیتیوم-یونی توسعه دهند. همچنین این شبیهسازی بستری مناسب برای ارزیابی طراحیهای جدید بسته باتری و سیستمهای شارژ سریع نسل آینده فراهم میکند.
