در بسیاری از سامانه‌های تولید و ذخیره‌سازی انرژی، استفاده از ژنراتورهای سنکرون مغناطیس دائم یا Permanent Magnet Synchronous Generator که به اختصار PMSG نامیده می‌شوند، به دلیل بازدهی بالا، قابلیت اطمینان مناسب و ساختار کنترلی پیشرفته مورد توجه قرار گرفته است. این ژنراتورها در کاربردهای مختلفی از جمله انرژی بادی، سامانه‌های هیبریدی تولید توان، خودروهای الکتریکی و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. یکی از کاربردهای مهم این نوع ژنراتورها، شارژ باتری در سامانه‌های ذخیره‌سازی انرژی است. در این شبیه‌سازی، نحوه استفاده از یک ژنراتور سنکرون مغناطیس دائم برای شارژ باتری مورد بررسی قرار می‌گیرد و عملکرد سیستم از طریق ابزارهای موجود در Matlab و Simulink تحلیل می‌شود.

معرفی سیستم مورد مطالعه

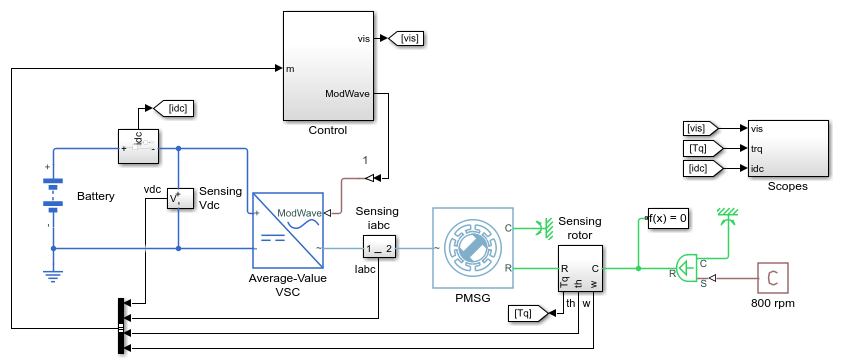

هدف اصلی این شبیه‌سازی، بررسی فرآیند شارژ یک باتری توسط ژنراتور سنکرون مغناطیس دائم است. در این ساختار، ژنراتور به عنوان منبع تولید انرژی الکتریکی عمل می‌کند و انرژی تولید شده را به باتری منتقل می‌نماید. برای دستیابی به عملکرد پایدار و کنترل مناسب توان تولیدی، از یک سامانه کنترل پیشرفته استفاده شده است که قادر است گشتاور ژنراتور را تنظیم کرده و شرایط مطلوب شارژ را فراهم کند.

یکی از ویژگی‌های مهم این مدل آن است که سرعت چرخش روتور ژنراتور توسط یک منبع ایده‌آل سرعت زاویه‌ای ثابت نگه داشته می‌شود. در نتیجه، تأثیر تغییرات سرعت حذف شده و تمرکز اصلی شبیه‌سازی بر روی فرآیند کنترل گشتاور و شارژ باتری قرار می‌گیرد. این رویکرد امکان تحلیل دقیق رفتار الکتریکی و کنترلی سیستم را فراهم می‌سازد.

ساختار ژنراتور سنکرون مغناطیس دائم

ژنراتور سنکرون مغناطیس دائم یکی از ماشین‌های الکتریکی پیشرفته محسوب می‌شود که در آن میدان مغناطیسی مورد نیاز توسط آهنرباهای دائمی ایجاد می‌گردد. حذف سیم‌پیچ تحریک و تجهیزات جانبی مربوط به آن موجب افزایش بازده و کاهش تلفات می‌شود. همچنین این ساختار باعث کاهش نیاز به تعمیر و نگهداری و افزایش قابلیت اطمینان سیستم خواهد شد.

در این شبیه‌سازی، ژنراتور به گونه‌ای مدل‌سازی شده است که بتواند انرژی مکانیکی ورودی را به انرژی الکتریکی تبدیل کرده و آن را برای شارژ باتری مورد استفاده قرار دهد. رفتار الکتریکی ماشین، جریان‌های استاتور، ولتاژ خروجی و گشتاور تولیدی همگی در محیط Simulink و Simscape مدل‌سازی و تحلیل می‌شوند.

کنترل میدان‌گرا در سیستم

برای دستیابی به عملکرد مناسب ژنراتور از روش کنترل میدان‌گرا یا Field Oriented Control استفاده شده است. این روش یکی از متداول‌ترین و دقیق‌ترین تکنیک‌های کنترل ماشین‌های الکتریکی مدرن به شمار می‌رود. در کنترل میدان‌گرا، جریان‌های سه‌فاز ماشین به مؤلفه‌های مرجع dq تبدیل می‌شوند و سپس هر مؤلفه به صورت مستقل کنترل می‌گردد.

مزیت اصلی این روش آن است که امکان کنترل جداگانه شار مغناطیسی و گشتاور فراهم می‌شود. در نتیجه پاسخ دینامیکی سیستم بهبود یافته و کنترل دقیق‌تری بر فرآیند تولید انرژی و شارژ باتری حاصل می‌گردد. در این مدل، زیرسیستم کنترل وظیفه تنظیم گشتاور ژنراتور را بر عهده دارد و بر اساس شرایط سیستم، مقدار مناسب گشتاور مرجع را تعیین می‌کند.

تعیین گشتاور مرجع بر اساس ولتاژ لینک DC

یکی از بخش‌های مهم این شبیه‌سازی، تعیین مقدار گشتاور مرجع بر اساس ولتاژ لینک DC است. لینک DC به عنوان واسط بین ژنراتور و سامانه شارژ باتری عمل می‌کند و نقش مهمی در انتقال پایدار انرژی دارد. هرگونه تغییر در ولتاژ این بخش می‌تواند نشان‌دهنده تغییر شرایط بار یا وضعیت شارژ باتری باشد.

در این ساختار، مقدار ولتاژ لینک DC به طور مداوم اندازه‌گیری شده و بر اساس آن گشتاور مرجع ژنراتور تعیین می‌شود. این فرآیند موجب می‌شود سیستم بتواند به صورت خودکار خود را با شرایط کاری مختلف تطبیق داده و عملکرد پایداری ارائه دهد.

مدل باتری و شرایط اولیه شارژ

در این شبیه‌سازی، باتری به عنوان عنصر ذخیره‌کننده انرژی مدل‌سازی شده است. وضعیت اولیه شارژ باتری برابر با 25 درصد در نظر گرفته شده است. این مقدار نشان می‌دهد که باتری در ابتدای فرآیند تنها یک‌چهارم ظرفیت خود را در اختیار دارد و نیازمند دریافت انرژی از ژنراتور است.

با شروع شبیه‌سازی، انرژی تولید شده توسط ژنراتور به باتری منتقل می‌شود و به تدریج سطح شارژ آن افزایش می‌یابد. رفتار ولتاژ باتری، جریان شارژ و میزان State of Charge یا SOC در طول زمان ثبت و تحلیل می‌شود. این اطلاعات برای ارزیابی عملکرد سیستم و بررسی کیفیت فرآیند شارژ اهمیت فراوانی دارند.

زیرسیستم نمایش نتایج

به منظور تحلیل دقیق عملکرد سیستم، مجموعه‌ای از ابزارهای نمایش و ثبت داده‌ها در مدل در نظر گرفته شده است. زیرسیستم Scopes شامل اسکوپ‌های مختلفی است که امکان مشاهده پارامترهای کلیدی را فراهم می‌کنند. کاربران می‌توانند تغییرات گشتاور ژنراتور، ولتاژ باتری، جریان‌ها و سایر کمیت‌های مهم را در طول شبیه‌سازی مشاهده نمایند.

استفاده از این ابزارها موجب می‌شود فرآیند تحلیل نتایج با دقت بیشتری انجام شود و رفتار گذرا و ماندگار سیستم به خوبی مورد ارزیابی قرار گیرد.

نتایج حاصل از Simscape Logging

یکی از قابلیت‌های ارزشمند محیط Simscape، امکان ثبت و ذخیره‌سازی داده‌های شبیه‌سازی است. در این پروژه از قابلیت Simscape Logging برای جمع‌آوری و تحلیل نتایج استفاده شده است. داده‌های ثبت شده امکان بررسی دقیق عملکرد اجزای مختلف سیستم را فراهم می‌کنند.

نتایج نشان می‌دهند که گشتاور ژنراتور در طول فرآیند شارژ به گونه‌ای تنظیم می‌شود که شرایط پایدار برای انتقال انرژی برقرار گردد. همچنین ولتاژ باتری روندی متناسب با فرآیند شارژ از خود نشان می‌دهد و سطح شارژ باتری به تدریج افزایش پیدا می‌کند. این رفتار بیانگر عملکرد صحیح سامانه کنترل و هماهنگی مناسب میان ژنراتور و باتری است.

افزایش تدریجی مقدار SOC نیز تأیید می‌کند که انرژی تولید شده توسط ژنراتور به طور مؤثر در باتری ذخیره می‌شود. این موضوع یکی از شاخص‌های مهم در ارزیابی کیفیت فرآیند شارژ محسوب می‌شود.

تحلیل عملکرد دینامیکی سیستم

رفتار دینامیکی سیستم نشان می‌دهد که استفاده از کنترل میدان‌گرا موجب بهبود پاسخ گذرا و کاهش نوسانات می‌شود. در زمان آغاز شبیه‌سازی، سیستم به سرعت به شرایط کاری مطلوب نزدیک شده و پارامترهای اصلی در محدوده مناسب تثبیت می‌شوند.

کنترل دقیق گشتاور باعث می‌شود انرژی مورد نیاز برای شارژ باتری به صورت پیوسته تأمین گردد. علاوه بر این، ساختار کنترلی مورد استفاده از ایجاد اضافه ولتاژ یا نوسانات شدید جلوگیری می‌کند و موجب افزایش ایمنی و پایداری سیستم می‌شود.

شبیه‌سازی بلادرنگ و اجرای Real-Time

یکی از ویژگی‌های مهم این مدل، قابلیت اجرای بلادرنگ یا Real-Time آن است. این شبیه‌سازی بر روی سخت‌افزار Speedgoat Performance مورد آزمایش قرار گرفته است. سیستم مورد استفاده دارای پردازنده Intel i7 چند هسته‌ای با فرکانس 3.5 گیگاهرتز بوده است.

نتایج نشان داده‌اند که مدل قادر است با گام زمانی 50 میکروثانیه به صورت بلادرنگ اجرا شود. دستیابی به چنین نرخ نمونه‌برداری بالایی نشان‌دهنده بهینه بودن مدل و مناسب بودن آن برای کاربردهای صنعتی و آزمایشگاهی استمزایای استفاده از این شبیه‌سازی در Matlaعلاوه بر این، ابزارهای Simscape Electrical امکان مدل‌سازی دقیق ماشین‌های الکتریکی و تجهیزات قدرت را فراهم کرده و فرآیند توسعه سیستم‌های انرژی را تسهیل می‌کنند. به همین دلیل Matlab به یکی از مهم‌ترین نرم‌افزارهای مورد استفاده در حوزه طراحی و شبیه‌سازی سامانه‌های الکتریکی و انرژی تبدیل شده است.

جمع‌بندی

در این شبیه‌سازی، فرآیند شارژ یک باتری توسط ژنراتور سنکرون مغناطیس دائم مورد بررسی قرار گرفت. سرعت ژنراتور توسط یک منبع ایده‌آل ثابت نگه داشته شد و کنترل میدان‌گرا وظیفه تنظیم گشتاور ماشین را بر عهده داشت. گشتاور مرجع بر اساس ولتاژ لینک DC تعیین شد و انرژی تولید شده برای شارژ باتری با وضعیت اولیه شارژ 25 درصد مورد استفاده قرار گرفت.

نتایج شبیه‌سازی نشان دادند که سیستم قادر است فرآیند شارژ را به صورت پایدار و کارآمد انجام دهد. افزایش تدریجی سطح شارژ باتری، کنترل مناسب گشتاور ژنراتور و امکان اجرای بلادرنگ مدل از جمله مهم‌ترین دستاوردهای این شبیه‌سازی هستند. این مدل می‌تواند به عنوان یک مرجع مناسب برای مطالعه سامانه‌های تولید و ذخیره‌سازی انرژی مبتنی بر ژنراتورهای سنکرون مغناطیس دائم در محیط Matlab مورد استفاده قرار گیرد.
