تحلیل پخش بار یکی از مهم‌ترین مطالعات در مهندسی سیستم‌های قدرت به شمار می‌رود و تقریباً تمامی مراحل طراحی، بهره‌برداری و توسعه شبکه‌های الکتریکی بر پایه نتایج این تحلیل انجام می‌شود. در یک مطالعه پخش بار، هدف اصلی تعیین ولتاژ تمامی باس‌ها، زاویه فاز، توان اکتیو و توان راکتیو در نقاط مختلف شبکه است تا وضعیت عملکرد سیستم قدرت در شرایط ماندگار مشخص شود. یکی از شناخته‌شده‌ترین شبکه‌های مرجع برای بررسی روش‌های پخش بار، شبکه 9 باس IEEE است که سال‌ها به عنوان یک سیستم استاندارد در تحقیقات دانشگاهی، آموزش و توسعه الگوریتم‌های تحلیل سیستم قدرت مورد استفاده قرار گرفته است.

در این شبیه‌سازی، مدل یک شبکه قدرت سه‌فاز شامل 9 باس مورد بررسی قرار می‌گیرد. این شبکه بر اساس یکی از نمونه‌های استاندارد IEEE طراحی شده و مشخصات آن از مراجع معتبر سیستم‌های قدرت استخراج شده است. هدف از این شبیه‌سازی، بررسی نحوه مقداردهی اولیه ژنراتورها، محاسبه پخش بار، تحلیل وضعیت ولتاژ باس‌ها و همچنین مطالعه رفتار دینامیکی شبکه در هنگام اعمال تغییر بار است. تمامی این مطالعات در محیط Matlab و Simscape انجام می‌شود که یکی از قدرتمندترین ابزارهای شبیه‌سازی سیستم‌های قدرت محسوب می‌شود.

معرفی شبکه 9 باس IEEE

شبکه 9 باس IEEE یکی از کوچک‌ترین و در عین حال پرکاربردترین شبکه‌های استاندارد برای تحلیل سیستم‌های قدرت است. این شبکه شامل سه ژنراتور، چندین باس، خطوط انتقال و ترانسفورماتورها بوده و ساختار آن به گونه‌ای طراحی شده است که بتوان بسیاری از مفاهیم اساسی سیستم‌های قدرت را با استفاده از آن بررسی کرد. اگرچه این شبکه نسبت به سیستم‌های واقعی ابعاد کوچکی دارد، اما رفتار آن شباهت زیادی به شبکه‌های عملی داشته و به همین دلیل در تحقیقات علمی و آموزشی جایگاه ویژه‌ای دارد.

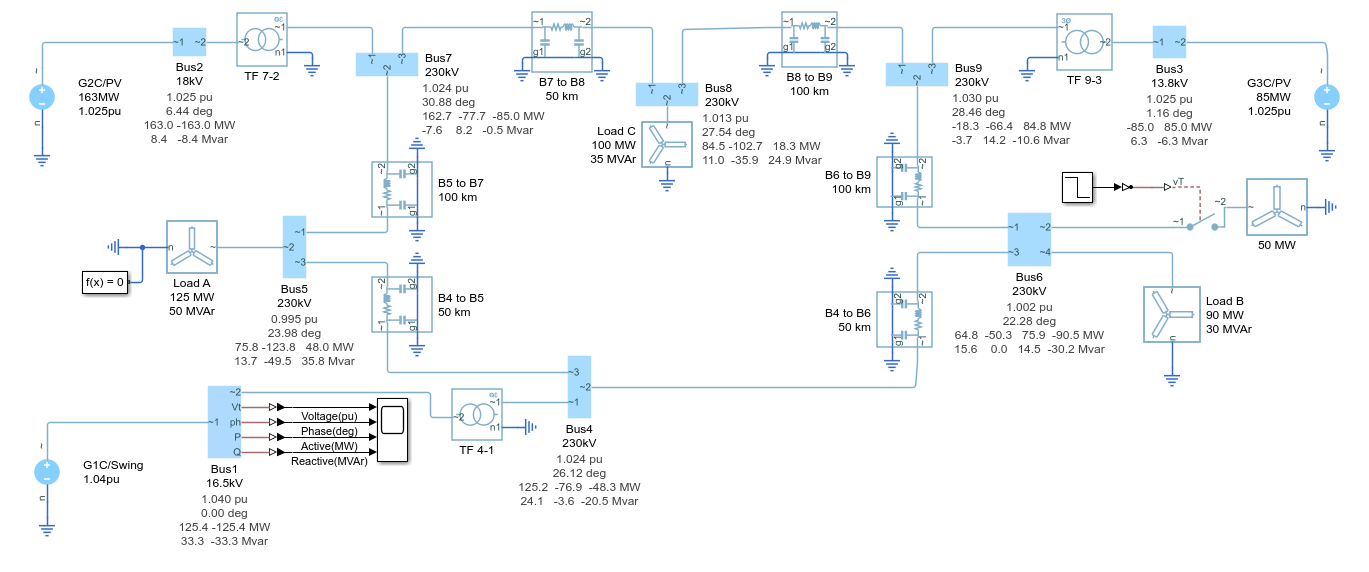

در این شبیه‌سازی، تمامی تجهیزات شبکه به صورت سه‌فاز مدل‌سازی شده‌اند و ارتباط میان باس‌ها از طریق خطوط انتقال و ترانسفورماتورها برقرار می‌شود. این ساختار امکان تحلیل دقیق توزیع توان، افت ولتاژ و عملکرد ژنراتورها را فراهم می‌کند.

مقداردهی اولیه ژنراتورها

یکی از ویژگی‌های مهم این شبیه‌سازی، نحوه مقداردهی اولیه ژنراتورها در محیط Simscape است. در این مدل، دو ژنراتور بر اساس توان تولیدی و ولتاژ ترمینال مشخص مقداردهی اولیه می‌شوند. به عبارت دیگر، مقدار توان اکتیو تولیدی و همچنین ولتاژ خروجی این ژنراتورها از پیش تعیین شده و نرم‌افزار شرایط اولیه سیستم را بر همین اساس تنظیم می‌کند.

ژنراتور سوم به عنوان ژنراتور مرجع یا Swing Bus در نظر گرفته می‌شود. وظیفه اصلی این ژنراتور، حفظ تعادل توان در کل شبکه است. از آنجایی که همواره اختلاف اندکی میان مجموع توان تولیدی و مصرفی وجود دارد، ژنراتور مرجع این اختلاف را جبران کرده و باعث حفظ تعادل سیستم می‌شود. در این مدل، تنها مقدار ولتاژ این ژنراتور مشخص شده و نرم‌افزار میزان توان اکتیو و راکتیو مورد نیاز آن را به صورت خودکار محاسبه می‌کند.

حل مسئله پخش بار

پس از مقداردهی اولیه تجهیزات، فرآیند حل پخش بار آغاز می‌شود. در این مرحله، نرم‌افزار با استفاده از معادلات غیرخطی سیستم قدرت، مقادیر ولتاژ، زاویه فاز، توان اکتیو و توان راکتیو تمامی باس‌ها را محاسبه می‌کند. این اطلاعات برای تحلیل وضعیت عملکرد شبکه ضروری هستند و دید کاملی از شرایط بهره‌برداری سیستم ارائه می‌دهند.

پس از پایان شبیه‌سازی، نتایج محاسبه شده به هر یک از باس‌ها اضافه می‌شود. برای هر باس چهار پارامتر اصلی نمایش داده می‌شود که شامل ولتاژ بر حسب پریونیت، زاویه فاز، توان اکتیو و توان راکتیو است. این اطلاعات امکان بررسی دقیق عملکرد هر نقطه از شبکه را فراهم می‌کنند.

تحلیل نتایج باس مرجع

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، بررسی عملکرد باس شماره 1 است که به عنوان باس مرجع شبکه شناخته می‌شود. نتایج حاصل از شبیه‌سازی نشان می‌دهد که ژنراتور مرجع حدود 76.4 مگاوات توان اکتیو و 27.5 مگاوار توان راکتیو به شبکه تزریق می‌کند. این مقادیر بیانگر آن هستند که ژنراتور مرجع علاوه بر حفظ ولتاژ سیستم، مسئول جبران عدم تعادل توان نیز می‌باشد.

توان اکتیو تأمین شده توسط ژنراتور مرجع انرژی مورد نیاز مصرف‌کنندگان را فراهم می‌کند، در حالی که توان راکتیو نقش بسیار مهمی در حفظ پروفیل ولتاژ شبکه ایفا می‌کند. تغییر هر یک از این دو کمیت می‌تواند بر عملکرد کلی سیستم تأثیر قابل توجهی داشته باشد.

اختلاف نتایج با نمونه مرجع IEEE

در این شبیه‌سازی ممکن است اختلاف‌های کوچکی میان نتایج به دست آمده و مقادیر ارائه شده در نمونه مرجع IEEE مشاهده شود. این اختلاف‌ها ناشی از تفاوت در مدل خطوط انتقال و همچنین نحوه مدل‌سازی ترانسفورماتورها است. در محیط Simscape، مدل‌های دقیق‌تری برای تجهیزات قدرت مورد استفاده قرار می‌گیرند که می‌توانند رفتار واقعی‌تر شبکه را شبیه‌سازی کنند. بنابراین وجود اختلاف‌های جزئی در مقادیر ولتاژ یا توان امری طبیعی بوده و بیانگر تفاوت در روش مدل‌سازی تجهیزات است، نه وجود خطا در فرآیند شبیه‌سازی.

بررسی پاسخ دینامیکی شبکه

علاوه بر مطالعه وضعیت ماندگار، این شبیه‌سازی امکان بررسی رفتار دینامیکی شبکه را نیز فراهم می‌کند. برای این منظور، در نیمه زمان شبیه‌سازی یک بار جدید با توان 50 مگاوات به باس شماره 6 اضافه می‌شود. این تغییر بار باعث ایجاد اغتشاش در سیستم شده و شبکه باید خود را با شرایط جدید تطبیق دهد.

پس از اضافه شدن این بار، توان مورد نیاز شبکه افزایش یافته و ژنراتور مرجع موظف می‌شود این افزایش تقاضا را جبران کند. در نتیجه، مقدار توان اکتیو تولید شده توسط ژنراتور Swing افزایش پیدا کرده و همزمان میزان توان راکتیو آن نیز تغییر می‌کند تا ولتاژ شبکه در محدوده مناسب باقی بماند.

منحنی‌های ثبت شده در Simscape Logging به خوبی این تغییرات را نمایش می‌دهند. در این نمودارها مشاهده می‌شود که پس از اعمال بار جدید، پاسخ گذرای سیستم آغاز شده و سپس تمامی متغیرهای الکتریکی به تدریج به یک نقطه تعادل جدید می‌رسند. این رفتار نشان‌دهنده پایداری مناسب شبکه و عملکرد صحیح کنترل‌کننده‌های موجود در سیستم است.

اهمیت Simscape Logging در تحلیل نتایج

یکی از قابلیت‌های ارزشمند محیط Simscape، ثبت تمامی متغیرهای شبیه‌سازی در بخش Simscape Logging است. این قابلیت به مهندسان اجازه می‌دهد تغییرات ولتاژ، جریان، توان اکتیو، توان راکتیو و سایر پارامترهای سیستم را با دقت بسیار بالا بررسی کنند. به کمک این داده‌ها می‌توان رفتار شبکه را قبل و بعد از وقوع اغتشاش تحلیل کرده و میزان پایداری سیستم را ارزیابی نمود.

اطلاعات ثبت شده علاوه بر تحلیل عملکرد شبکه، در طراحی کنترل‌کننده‌ها، بررسی کیفیت توان، ارزیابی عملکرد تجهیزات حفاظتی و توسعه الگوریتم‌های کنترلی نیز کاربرد فراوانی دارند.

مزایای شبیه‌سازی شبکه 9 باس IEEE در Matlab

استفاده از Matlab و Simscape برای شبیه‌سازی این شبکه مزایای متعددی دارد. مهم‌ترین مزیت، امکان مدل‌سازی دقیق تجهیزات قدرت با استفاده از بلوک‌های آماده است. علاوه بر این، امکان انجام تحلیل پخش بار، بررسی پاسخ گذرا، تحلیل پایداری و مشاهده تمامی پارامترهای الکتریکی در یک محیط یکپارچه فراهم می‌شود.

همچنین کاربران می‌توانند به سادگی ساختار شبکه را توسعه داده، ظرفیت بارها را تغییر دهند، ژنراتورهای جدید اضافه کنند یا سناریوهای مختلف بهره‌برداری را مورد بررسی قرار دهند. این انعطاف‌پذیری باعث شده است که Matlab به یکی از پرکاربردترین نرم‌افزارهای مهندسی سیستم‌های قدرت در دانشگاه‌ها و صنایع تبدیل شود.

جمع‌بندی

شبیه‌سازی شبکه 9 باس IEEE یکی از بهترین نمونه‌های آموزشی و تحقیقاتی برای آشنایی با تحلیل پخش بار و رفتار دینامیکی سیستم‌های قدرت محسوب می‌شود. در این شبیه‌سازی، مقداردهی اولیه ژنراتورها، حل مسئله پخش بار، تعیین ولتاژ و توان تمامی باس‌ها و همچنین بررسی عملکرد ژنراتور مرجع به صورت کامل انجام می‌شود. علاوه بر آن، اعمال یک بار 50 مگاواتی به باس شماره 6 امکان مطالعه پاسخ گذرای شبکه و نحوه جبران توان توسط ژنراتور Swing را فراهم می‌کند. استفاده از محیط Matlab و Simscape موجب می‌شود تمامی این تحلیل‌ها با دقت بالا انجام شده و نتایج به صورت جامع در اختیار پژوهشگران، دانشجویان و مهندسان سیستم‌های قدرت قرار گیرد.
