در این شبیه‌سازی، فرآیند مقداردهی اولیه یک ماشین سنکرون به عنوان بخشی از تحلیل پخش بار (Load Flow Analysis) مورد بررسی قرار می‌گیرد. هدف اصلی این است که شرایط اولیه سیستم الکتریکی به گونه‌ای تنظیم شود که مدل دینامیکی ماشین سنکرون بتواند بدون ایجاد ناپایداری عددی وارد فاز شبیه‌سازی زمانی شود و نتایج آن با شرایط حالت ماندگار شبکه قدرت سازگار باشد.

در تحلیل سیستم‌های قدرت، به ویژه هنگام استفاده از ابزارهایی مانند Matlab و Simscape Electrical، مقداردهی اولیه صحیح ماشین‌های سنکرون اهمیت بسیار زیادی دارد. اگر شرایط اولیه به درستی تنظیم نشوند، حتی در صورتی که شبکه در حالت پخش بار به درستی حل شده باشد، ممکن است در شروع شبیه‌سازی گذراهای غیرواقعی ایجاد شود که می‌تواند تفسیر نتایج را دشوار کند.

مفهوم پخش بار در ماشین سنکرون

در فرآیند پخش بار، هدف تعیین وضعیت پایدار سیستم قدرت شامل ولتاژها، زاویه فازها، توان اکتیو و راکتیو در تمامی باس‌ها است. ماشین سنکرون در این تحلیل می‌تواند به عنوان یکی از سه نوع باس اصلی مدل‌سازی شود:

• Swing Bus: باس مرجع که ولتاژ و زاویه آن مشخص است و توان تولیدی آن برای موازنه کل شبکه تغییر می‌کند.
• PV Bus: باس ژنراتوری که توان اکتیو و ولتاژ آن مشخص است.
• PQ Bus: باس بار که توان اکتیو و راکتیو آن مشخص است.

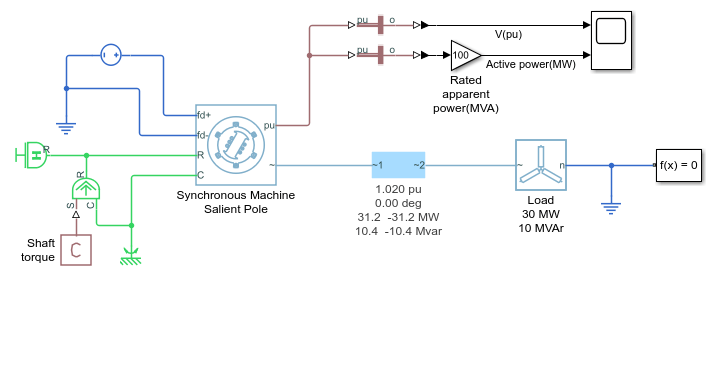

در این شبیه‌سازی، ماشین سنکرون به صورت Swing Bus تنظیم می‌شود. مقدار ولتاژ ترمینال برابر 1.02 پریونیت و زاویه فاز برابر صفر درجه در نظر گرفته شده است. این انتخاب باعث می‌شود ماشین نقش مرجع شبکه را ایفا کند و سایر باس‌ها نسبت به آن تنظیم شوند.

درجات آزادی در مقداردهی اولیه

در مدل ماشین سنکرون، چهار متغیر اصلی وجود دارد: زاویه روتور، توان اکتیو، توان راکتیو و ولتاژ ترمینال. با این حال تنها دو درجه آزادی وجود دارد که می‌توان آن‌ها را آزادانه تعیین کرد. دو متغیر دیگر باید از طریق حل پخش بار به دست آیند.

در نتیجه، انتخاب نوع باس تعیین می‌کند که کدام متغیرها ثابت و کدام متغیرها محاسبه شوند. این موضوع یکی از مهم‌ترین بخش‌های شبیه‌سازی ماشین سنکرون در محیط Matlab است، زیرا انتخاب اشتباه می‌تواند منجر به عدم همگرایی در حل پخش بار شود.

تنظیم گشتاور محور و شرایط مکانیکی

در این مدل، گشتاور محور (Shaft Torque) به صورت تقریبی برابر با توان مکانیکی 30 مگاوات تقسیم بر سرعت سنکرون ماشین در نظر گرفته می‌شود. این مقدار یک تخمین اولیه برای رسیدن به حالت ماندگار است.

نکته مهم در این شبیه‌سازی این است که اگر مقدار گشتاور دقیقاً برابر مقدار مورد نیاز حالت ماندگار نباشد، تنها یک شتاب اولیه کوچک در اینرسی ماشین ایجاد خواهد شد. این پدیده باعث تغییر نتایج پخش بار در سایر بخش‌های شبکه نمی‌شود و تنها در ابتدای شبیه‌سازی دینامیکی قابل مشاهده است.

این رفتار نشان می‌دهد که سیستم قدرت در برابر خطاهای کوچک در مقداردهی اولیه نسبتاً مقاوم است، به شرطی که این خطاها در محدوده قابل قبول باقی بمانند.

مقداردهی اولیه AVR و مدار تحریک

در کنار بخش مکانیکی، سیستم تحریک (AVR) نیز باید مقداردهی اولیه شود. در این شبیه‌سازی، ولتاژ میدان اولیه نزدیک به مقدار حالت ماندگار تنظیم می‌شود. این کار باعث کاهش گذراهای اولیه در شار میدان ماشین سنکرون می‌شود.

اگر مقدار ولتاژ میدان دقیق نباشد، تنها یک گذرای کوتاه در لینک شار سیم‌پیچ تحریک ایجاد خواهد شد. این گذرا بر نتایج پخش بار شبکه تأثیر ندارد، اما ممکن است در تحلیل‌های دقیق دینامیکی مشاهده شود.

این موضوع نشان می‌دهد که در مدل‌سازی سیستم‌های قدرت، می‌توان بین دقت کامل و سرعت همگرایی یک توازن برقرار کرد.

اجرای پخش بار و انتقال نتایج به مدل دینامیکی

پس از تنظیم اولیه ماشین سنکرون، مرحله بعد اجرای تحلیل پخش بار است. در این مرحله، مقادیر دقیق توان اکتیو، توان راکتیو، ولتاژ ترمینال و زاویه فاز محاسبه می‌شوند.

در محیط Matlab و Simscape Electrical، امکان انتقال مستقیم این نتایج به پارامترهای مدل دینامیکی وجود دارد. برای این کار می‌توان از گزینه Initialization استفاده کرد و مقادیر محاسبه شده را به صورت مستقیم در پارامترهای ماشین ذخیره نمود.

در این شبیه‌سازی، پس از حل پخش بار، مقادیر حالت ماندگار به چهار پارامتر اصلی ماشین منتقل می‌شوند تا مدل دینامیکی دقیقاً از نقطه تعادل شبکه شروع شود.

استخراج شرایط اولیه دقیق

یکی از قابلیت‌های مهم Matlab این است که پس از حل پخش بار، می‌توان شرایط اولیه دقیق سیستم را استخراج کرد. با راست کلیک روی بلوک ماشین و انتخاب مسیر Electrical → Display Associated Initial Conditions، مقادیر گشتاور مکانیکی و ولتاژ مدار تحریک در خروجی نمایش داده می‌شوند.

در این شبیه‌سازی، این قابلیت به ما اجازه می‌دهد تا مقدار واقعی مورد نیاز برای حالت ماندگار را مشاهده کنیم و سپس از آن برای تنظیم دقیق مدل استفاده نماییم.

این مرحله به ویژه در پروژه‌های صنعتی اهمیت دارد، زیرا باعث کاهش خطاهای مدل‌سازی و افزایش دقت تحلیل دینامیکی می‌شود.

رفتار دینامیکی پس از مقداردهی اولیه

پس از مقداردهی اولیه صحیح، شبیه‌سازی زمانی آغاز می‌شود. نتایج نشان می‌دهد که سیستم از یک نقطه پایدار شروع می‌کند، اما به دلیل عدم مدل‌سازی گاورنر و AVR کامل، یک رمپ تدریجی از حالت پایدار مشاهده می‌شود.

این رفتار کاملاً طبیعی است، زیرا در این شبیه‌سازی کنترل‌کننده‌های سرعت و ولتاژ به صورت دینامیکی کامل مدل نشده‌اند. در نتیجه، سیستم پس از شروع شبیه‌سازی به آرامی از نقطه تعادل اولیه فاصله می‌گیرد.

با این حال نکته مهم این است که در لحظه شروع شبیه‌سازی، تمامی اهداف پخش بار به درستی برآورده شده‌اند و سیستم در نقطه صحیح راه‌اندازی شده است.

تحلیل اهمیت دقت در مقداردهی اولیه

یکی از مهم‌ترین نکات در مدل‌سازی ماشین‌های سنکرون این است که دقت در مقداردهی اولیه تأثیر مستقیمی بر کیفیت نتایج نهایی دارد. اگرچه سیستم می‌تواند برخی خطاهای اولیه را تحمل کند، اما در شبیه‌سازی‌های طولانی‌مدت یا حساس، این خطاها ممکن است باعث انحراف نتایج شوند.

در این شبیه‌سازی مشاهده می‌شود که حتی با تقریب در گشتاور یا ولتاژ میدان، سیستم همچنان قادر است پخش بار را به درستی نمایش دهد، اما برای تحلیل‌های دقیق‌تر نیاز به تنظیم دقیق پارامترها وجود دارد.

جمع‌بندی

در این مقاله، فرآیند راه‌اندازی اولیه ماشین سنکرون در چارچوب تحلیل پخش بار و شبیه‌سازی آن در Matlab مورد بررسی قرار گرفت. مشخص شد که انتخاب نوع باس، تنظیم گشتاور محور، مقداردهی اولیه AVR و انتقال نتایج پخش بار به مدل دینامیکی، همگی نقش مهمی در موفقیت شبیه‌سازی دارند.

همچنین نشان داده شد که اگرچه عدم دقت جزئی در پارامترهای اولیه می‌تواند منجر به گذراهای کوتاه شود، اما این موضوع تأثیر قابل توجهی بر نتایج حالت ماندگار شبکه ندارد. در نهایت، اهمیت هماهنگی بین مدل پخش بار و مدل دینامیکی به عنوان یکی از اصول کلیدی در تحلیل سیستم‌های قدرت مورد تأکید قرار گرفت.
