در تحلیل سیستم‌های الکترومغناطیسی قدرت، به‌ویژه در طراحی و مدل‌سازی سیم‌پیچ‌های ترانسفورماتورها، استفاده از مدل‌های دقیق معادل الکتریکی اهمیت بسیار بالایی دارد. یکی از مدل‌های پرکاربرد در این حوزه، شبکه نردبانی (Ladder Network) مبتنی بر اجزای RLC است که امکان نمایش رفتار توزیع‌شده سیم‌پیچ‌ها را به صورت متمرکز فراهم می‌سازد. این مدل به‌خصوص زمانی اهمیت پیدا می‌کند که بخواهیم اثرات کوپلینگ مغناطیسی بین بخش‌های مختلف سیم‌پیچ را نیز در نظر بگیریم.

در این شبیه‌سازی، یک شبکه چهار بخشی از نوع نردبانی مورد بررسی قرار می‌گیرد که هر بخش شامل مقاومت سری Rs، اندوکتانس خودی Ls، ظرفیت خازنی سری Cs و ظرفیت خازنی به زمین Cg است. این ساختار امکان مدل‌سازی دقیق رفتار بین‌دیسکی در سیم‌پیچ‌های دیسکی ترانسفورماتور را فراهم می‌کند. تعداد بخش‌ها در چنین مدلی معمولاً متناسب با تعداد دیسک‌های واقعی سیم‌پیچ انتخاب می‌شود و هر بخش می‌تواند نماینده یک یا چند دیسک باشد.

یکی از مهم‌ترین جنبه‌های این مدل، در نظر گرفتن کوپلینگ مغناطیسی بین سلف‌ها است. در سیستم‌های واقعی، تغییر جریان در یک بخش از سیم‌پیچ می‌تواند ولتاژهایی را در سایر بخش‌ها القا کند. این اثر از طریق اندوکتانس متقابل (Mutual Inductance) مدل می‌شود. در این مثال، هر یک از چهار سلف موجود با سه سلف دیگر کوپل شده است، به این معنی که ماتریس اندوکتانس شامل ضرایب غیرقطری قابل توجهی خواهد بود.

برای مدل‌سازی این رفتار، دو رویکرد اصلی وجود دارد: استفاده از بلوک اندوکتانس متمرکز (Lumped Inductance) و استفاده از بلوک‌های اندوکتانس توزیع‌شده (Distributed Inductance). در روش متمرکز، کل اندوکتانس خودی و متقابل در یک بلوک واحد تجمیع می‌شود. این روش از نظر محاسباتی ساده‌تر است و باعث کاهش پیچیدگی مدار می‌شود. در مقابل، در روش توزیع‌شده، هر سلف به صورت مستقل مدل می‌شود و کوپلینگ‌ها از طریق سیگنال‌های فیزیکی مشتق جریان بین آن‌ها اعمال می‌گردد.

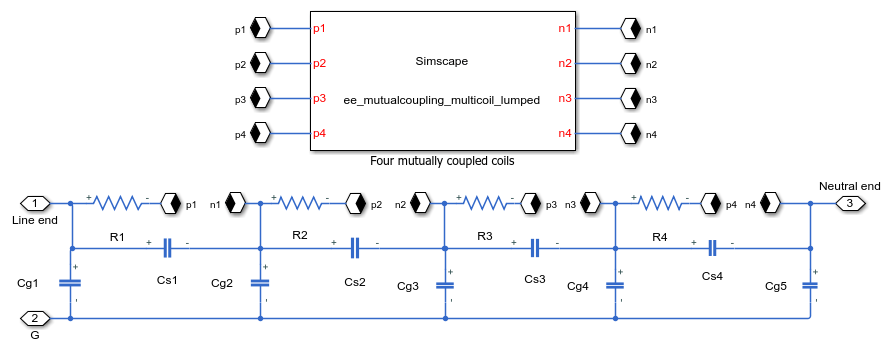

در مدل مبتنی بر اندوکتانس متمرکز، ساختار کلی شامل یک بلوک اصلی است که پایانه‌های فاز و نول (p و n) را در اختیار دارد. در این حالت، ماتریس اندوکتانس چهار در چهار تعریف می‌شود که در آن عناصر قطری نشان‌دهنده اندوکتانس خودی و عناصر غیرقطری نشان‌دهنده اندوکتانس متقابل هستند. این ماتریس نقش کلیدی در تعیین رفتار دینامیکی سیستم دارد و مستقیماً بر پاسخ فرکانسی تأثیر می‌گذارد.

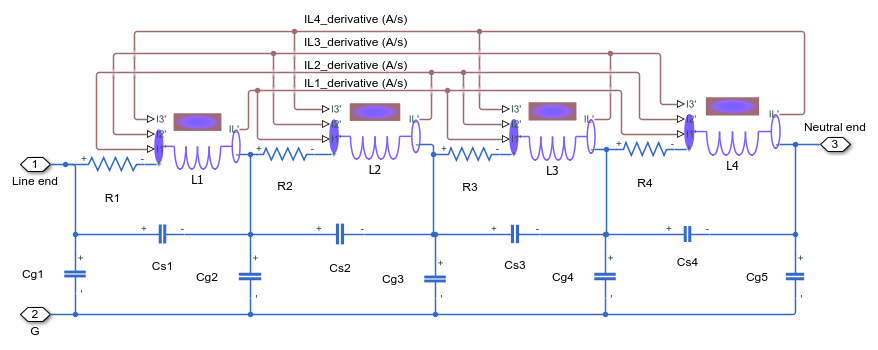

در روش اندوکتانس توزیع‌شده، هر بخش از شبکه دارای یک بلوک Inductor مستقل است. این بلوک‌ها به گونه‌ای طراحی شده‌اند که ورودی آن‌ها مشتق جریان سایر شاخه‌ها را به صورت سیگنال فیزیکی دریافت کرده و خروجی آن‌ها نیز مشتق جریان شاخه مربوطه است. این ساختار باعث می‌شود که تعاملات بین بخش‌ها به صورت دقیق‌تری مدل‌سازی شوند، اگرچه پیچیدگی محاسباتی افزایش می‌یابد.

در هر دو روش، هدف نهایی تحلیل پاسخ ادمیتانس ورودی شبکه است. ادمیتانس ورودی به عنوان نسبت جریان ورودی به ولتاژ اعمال شده تعریف می‌شود و اطلاعات بسیار مهمی درباره رفتار فرکانسی سیستم ارائه می‌دهد. برای محاسبه این کمیت، از یک منبع جریان کنترل‌شده و یک سنسور ولتاژ استفاده می‌شود. سپس تابع تبدیل سیستم استخراج شده و در نهایت ادمیتانس به عنوان معکوس تابع تبدیل به دست می‌آید.

از دیدگاه فیزیکی، این تحلیل نشان می‌دهد که چگونه انرژی الکترومغناطیسی در شبکه توزیع می‌شود و چگونه اثرات کوپلینگ می‌توانند منجر به تغییرات قابل توجه در پاسخ فرکانسی شوند. به‌ویژه در فرکانس‌های بالا، اثرات خازنی بین دیسک‌ها و همچنین کوپلینگ مغناطیسی بین سلف‌ها نقش تعیین‌کننده‌ای در شکل‌دهی پاسخ سیستم دارند.

ساختار شبکه نردبانی RLC به گونه‌ای است که هر بخش شامل یک مسیر سری و یک مسیر موازی به زمین است. مقاومت Rs نشان‌دهنده تلفات اهمی سیم‌پیچ است، در حالی که اندوکتانس Ls انرژی ذخیره شده در میدان مغناطیسی را مدل می‌کند. ظرفیت سری Cs بیانگر کوپلینگ بین دیسک‌های مجاور است و ظرفیت به زمین Cg نشان‌دهنده اثرات میدان الکتریکی بین سیم‌پیچ و بدنه زمین است.

در مدل چهار بخشی، این عناصر به صورت تکراری در چهار سطح قرار می‌گیرند و یک ساختار زنجیره‌ای تشکیل می‌دهند. این ساختار به خوبی می‌تواند رفتار موجی ولتاژ و جریان در سیم‌پیچ‌های واقعی را بازسازی کند. به‌خصوص زمانی که تحریک‌های گذرای سریع یا سیگنال‌های فرکانس بالا به سیستم اعمال می‌شود، اهمیت این مدل دوچندان می‌گردد.

یکی از نکات کلیدی در این شبیه‌سازی، نحوه تعریف ماتریس کوپلینگ بین سلف‌ها است. اگر چهار سلف را L1 تا L4 در نظر بگیریم، آنگاه ماتریس اندوکتانس به صورت یک ماتریس متقارن تعریف می‌شود که در آن Lii نشان‌دهنده اندوکتانس خودی و Lij (برای i≠j) نشان‌دهنده اندوکتانس متقابل است. این ماتریس باید مثبت معین باشد تا پایداری فیزیکی سیستم تضمین شود.

در محیط Matlab و Simulink، این مدل معمولاً با استفاده از بلوک‌های Simscape Electrical پیاده‌سازی می‌شود. در این محیط، امکان تعریف شبکه‌های پیچیده RLC همراه با کوپلینگ مغناطیسی وجود دارد. همچنین می‌توان از ابزار Linear Analysis برای استخراج پاسخ فرکانسی سیستم استفاده کرد. این ابزار به‌صورت خودکار نقطه کار سیستم را محاسبه کرده و تابع تبدیل خطی‌شده را استخراج می‌کند.

نتایج شبیه‌سازی معمولاً به صورت نمودار اندازه ادمیتانس ورودی بر حسب فرکانس ارائه می‌شود. این نمودار نشان می‌دهد که در چه فرکانس‌هایی سیستم رفتار مقاومتی، سلفی یا خازنی دارد. در فرکانس‌های پایین، رفتار سیستم عمدتاً تحت تأثیر اندوکتانس و مقاومت است، در حالی که در فرکانس‌های بالا، اثرات خازنی غالب می‌شوند و ممکن است رزونانس‌های متعددی در پاسخ مشاهده شود.

وجود کوپلینگ متقابل بین سلف‌ها باعث ایجاد جفت‌شدگی مودهای مختلف سیستم می‌شود. این پدیده می‌تواند منجر به ایجاد پیک‌های اضافی در پاسخ فرکانسی گردد که در مدل‌های ساده بدون کوپلینگ مشاهده نمی‌شود. بنابراین در طراحی ترانسفورماتورهای قدرت، در نظر گرفتن این اثرات برای جلوگیری از تشدیدهای ناخواسته بسیار ضروری است.

از منظر مهندسی سیستم‌های قدرت، این نوع مدل‌سازی امکان تحلیل دقیق‌تر رفتار گذرا و فرکانسی تجهیزات را فراهم می‌کند. به کمک این مدل می‌توان اثر تغییر پارامترهای فیزیکی مانند فاصله بین دیسک‌ها، جنس عایق، یا تعداد دورهای سیم‌پیچ را بر عملکرد کلی سیستم بررسی کرد.

در نهایت، شبیه‌سازی شبکه نردبانی RLC با کوپلینگ متقابل در Matlab یک ابزار قدرتمند برای تحلیل و طراحی سیستم‌های پیچیده الکترومغناطیسی محسوب می‌شود. این روش نه تنها امکان بررسی دقیق رفتار فرکانسی را فراهم می‌کند، بلکه به مهندسان اجازه می‌دهد تا اثرات متقابل بین اجزای مختلف سیستم را به صورت جامع درک کنند.

به طور خلاصه، این شبیه‌سازی نشان می‌دهد که چگونه ترکیب عناصر مقاومتی، سلفی و خازنی همراه با کوپلینگ مغناطیسی می‌تواند رفتار پیچیده و چندبعدی یک سیم‌پیچ واقعی را مدل‌سازی کند. استفاده از Matlab در این فرآیند، دقت تحلیل را افزایش داده و امکان بررسی سناریوهای مختلف طراحی را فراهم می‌سازد.
